Subaru Forester (1997-2018) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Subaru Forester (1997–2018), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Subaru Forester (1997-2002) – schéma pojistky
Rok výroby: 1997, 1998, 1999, 2000, 2001, 2002.
Pojistky zapalovače cigaret (zásuvka napájení) v Subaru Forester jsou pojistka 4 v panelu pojistek přístrojové desky.

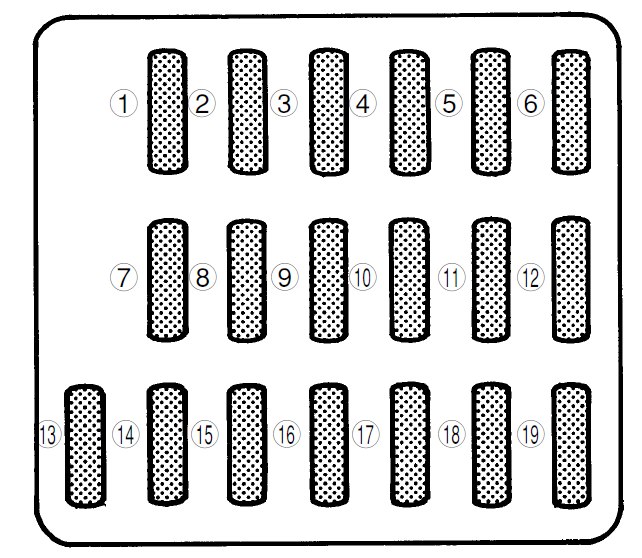

Panel pojistek umístěný za odkládací schránkou na mince
| Číslo | Ampéráž [A] | Popis |
| 1 | 15 | Ventilátor topení |
| 2 | 15 | Ventilátor topení |
| 3 | 15 | Elektrické zamykání dveří |
| 4 | 20 | Zapalovač cigaret;
Elektrická zpětná zrcátka. |
| 5 | 10 | Zadní světlo;
Parkovací světla. |
| 6 | 15 | Airbag SRS |
| 7 | 15 | Mlhová světla |
| 8 | 20 | Elektromagnetický ventil ABS |
| 9 | 15 | Rádiové hodiny |
| 10 | – | Prázdné |
| 11 | 15 | Startovací systém motoru;
Airbag SRS. |
| 12 | 10 | Nastavení jasu osvětlení |
| 13 | 15 | Odmrazování stěračů |
| 14 | – | Prázdné |
| 15 | 20 | Přední stěrač a ostřikovač;
Zadní stěrač a ostřikovač. |
| 16 | 20 | Brzdové světlo |
| 17 | 15 | Klimatizace |
| 18 | 15 | Světlo couvání;
Tempomat; Kontrola ABS. |
| 19 | 20 | Zásuvka napájení příslušenství vzadu;
Vyhřívání sedadla. |

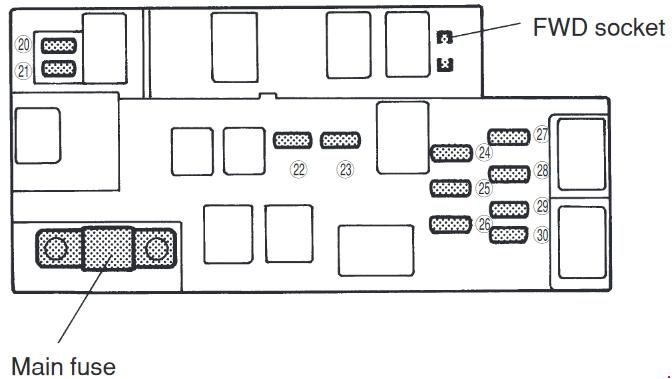

Panel pojistek situovaný v motorovém prostoru
| Č. | Ampéráž [A] | Popis |
| 20 | 20 | Ventilátor chladiče (hlavní) |
| 21 | 20 | Ventilátor chladiče (pomocný) |
| 22 | 20 | Odmrazovač zadního okna |
| 23 | 15 | Výstražná světla;
Klaksón. |
| 24 | 15 | Kontrolka systému airbag |
| 25 | 10 | Automatická řídicí jednotka převodovky |
| 26 | 10 | Alternátor |
| 27 | 15 | Světlomet (pravá strana) |
| 28 | 15 | Světlomet (levá strana) |
| 29 | 20 | Spínač osvětlení |
| 30 | 15 | Vnitřní osvětlení;
Hodiny. |
Subaru Forester (2017-2018) – schéma pojistky
Rok výroby: 2017, 2018.
Pojistky zapalovače cigaret (zásuvka napájení) v Subaru Forester jsou pojistka 13 a 20 v pojistkové skříňce přístrojové desky.

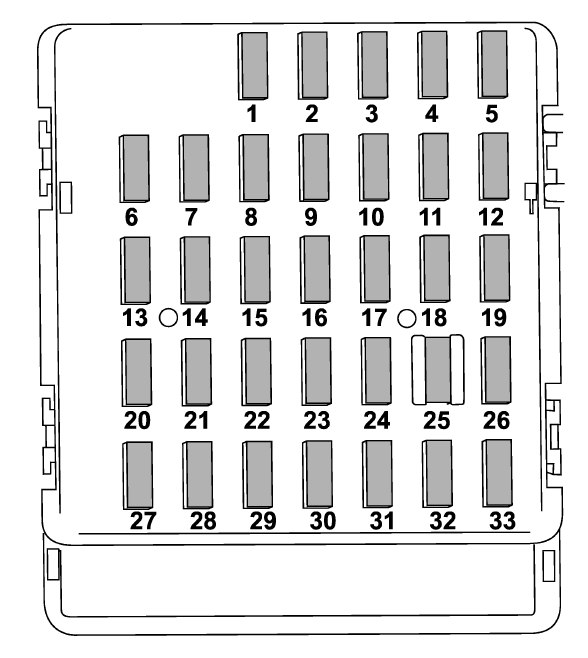

Pojistková skříňka umístěná v kabině
| Číslo | Ampéráž [A] | Popis |
| 1 | 20 | Konstrukce přívěsu |
| 2 | 15 | Vyhřívání zadních sedadel |
| 3 | 15 | Blokování dveří |
| 4 | 10 | Relé odmrazovače stěrače předního skla |
| 5 | 10 | Kombinovaný přístroj |
| 6 | 7,5 | Zrcátka s elektrickým ovládáním;
Relé vyhřívání sedadel. |
| 7 | 15 | Kombinovaný počítadlo kilometrů;
Integrovaná jednotka. |
| 8 | 20 | Brzdové světlo |
| 9 | 15 | Odmrazovač stěrače předního skla |
| 10 | 7,5 | D-OP +B |
| 11 | 7,5 | Aktivace signálu jednotky |
| 12 | 15 | Automatická převodovka;
Řídicí jednotka motoru; Integrovaná jednotka. |
| 13 | 20 | Napájecí zdroj příslušenství (středová konzola) |
| 14 | 15 | Světlo polohy;
Zadní světlo; Kombinované zadní světlo. |
| 15 | 10 | Osvětlení zavazadlového prostoru;
Jednotka bez klíče. |
| 16 | 10 | Osvětlení |
| 17 | 15 | Vyhřívání sedadel |
| 18 | 10 | Rezervní světlo |
| 19 | 7,5 | Relé stěrače |
| 20 | 10 | Zásuvka napájení příslušenství (přístrojová deska) |
| 21 | 7,5 | Relé startování |
| 22 | 10 | Klimatizace;
Cívka relé rozmrazovače zadního okna. |
| 23 | — | — |
| 24 | 10 | Audio jednotka;
Navigační systém (pokud je součástí vybavení). |
| 25 | 15 | Systém airbag SRS |
| 26 | — | — |
| 27 | 15 | Ventilátory |
| 28 | 15 | Ventilátory |
| 29 | 15 | Světlomety mlhových světel |
| 30 | — | — |
| 31 | 7,5 | Automatická klimatizace;
Integrovaná jednotka. |
| 32 | 7,5 | Spínač spojky;
Řídicí jednotka blokování řízení. |
| 33 | 7,5 | Řídicí jednotka dynamiky vozidla |

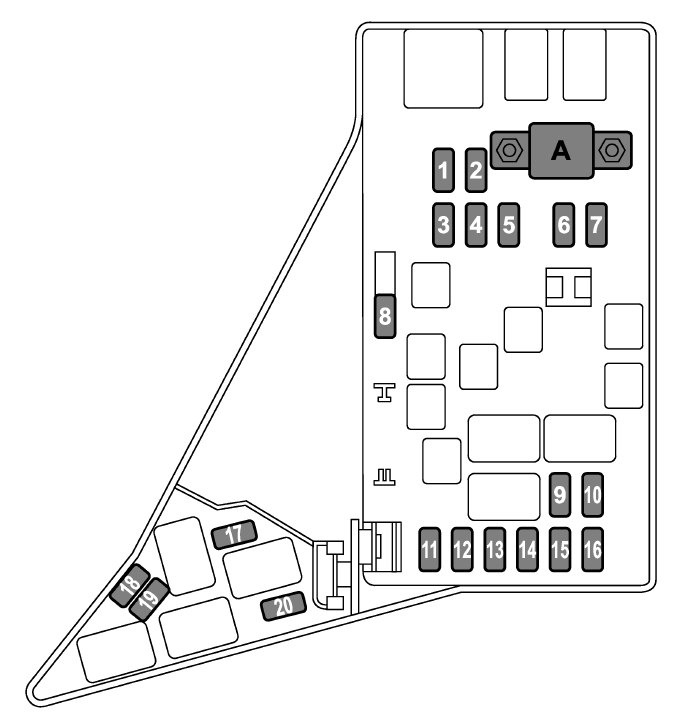

Panel pojistek situovaný v motorovém prostoru
| Číslo | Ampéráž [A] | Popis |
| 1 | 30 | Jednotka ABS;
Jednotka dynamické kontroly vozidla. |
| 2 | 25 | Hlavní ventilátor (ventilátor chlazení) |
| 3 | 10 | Pomocný ventilátor (ventilátor chlazení) |
| 4 | — | — |
| 5 | 25 | Audio |
| 6 | 30 | Světlomet (světlomety s tlumenými světly) |
| 7 | 15 | Světlomet (světlomety s dálkovými světly) |
| 8 | 20 | Rezervní světlo |
| 9 | 15 | Klaksón |
| 10 | 25 | Ohřívač zadního skla;
Ohřívání zrcátek. |
| 11 | 15 | Čerpadlo paliva |
| 12 | 20 | Řídicí jednotka převodovky CVT |
| 13 | 7,5 | Řídicí jednotka motoru |
| 14 | 15 | Havarijní světla a směrovky |
| 15 | 15 | Relé zadních světel a osvětlení |
| 16 | 7,5 | Alternátor |
| 17 | — | — |
| 18 | — | — |
| 19 | 15 | Světlomet (tlumená světla – pravá strana) |
| 20 | 15 | Světlomet (tlumená světla – levá strana) |
O Subaru Forester (1997-2018)
Subaru Forester, představený v roce 1997, je kompaktní SUV, které si získalo popularitu díky své spolehlivosti a všestrannosti. Tento model je známý svým robustním designem a schopností zvládnout různé terény, což ho činí ideálním pro rodinné výlety i dobrodružné jízdy. Forester nabízel různé možnosti motorizace, včetně benzínových motorů s objemem od 2,0 do 2,5 litru, a v některých verzích i s turbodmychadlem. Díky symetrickému pohonu všech čtyř kol Subaru poskytuje vynikající trakci a stabilitu na silnici i mimo ni.
Schéma pojistkové skříňky Subaru Forester
Tato stránka zobrazuje schéma pojistkové skříňky pro Subaru Forester, která je nezbytná pro správnou údržbu elektrických systémů vozidla. Pojistková skříňka se obvykle nachází pod palubní deskou na straně řidiče nebo v motorovém prostoru. Schémata obsahují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím obsahu a správně ji udržovat.
