Subaru Forester SG (2003-2008) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Subaru Forester SG (2003–2008), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Subaru Forester
Vztahuje se na nová vozidla v letech:
2003, 2004.
Panel přístrojů
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 15A | Ventilátor topení |
| 2 | 15A | Ventilátor topení |
| 3 | 15A | Napájený zámek dveří, Dálkové ovládání bez klíče |
| 4 | 20A | Zapalovač, Elektrická zrcátka |
| 5 | 10 A | Zadní světlo, parkovací světlo |
| 6 | 15A | Airbag SRS |
| 7 | 15A | Mlhová světla |
| 8 | 20A | Elektromagnetický ventil ABS |
| 9 | 15A | Rádio |
| 10 | Prázdné | |
| 11 | 15A | Systém startování motoru, airbag SRS, systém kontroly AT |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 12 | 10 A | Nastavení jasu osvětlení |
| 13 | 10 A | Kombinovaný měřič, lampa SRS |
| 14 | 10 A | Stěrač a ostřikovač zadního skla |
| 15 | 30A | Stěrač a ostřikovač čelního skla |
| 16 | 20A | Brzdové světlo |
| 17 | 15A | Klimatizace |
| 18 | 15A | Světlo zpátečky, tempomat |
| 19 | 20A | Ohřívač vnějšího zrcátka |
| 20 | Prázdné | |
| 21 | Prázdné | |
| 22 | 10 A | Zapalování ABS |
| 23 | 20A | Přítomné elektrické (zatížení), vyhřívání sedadla |

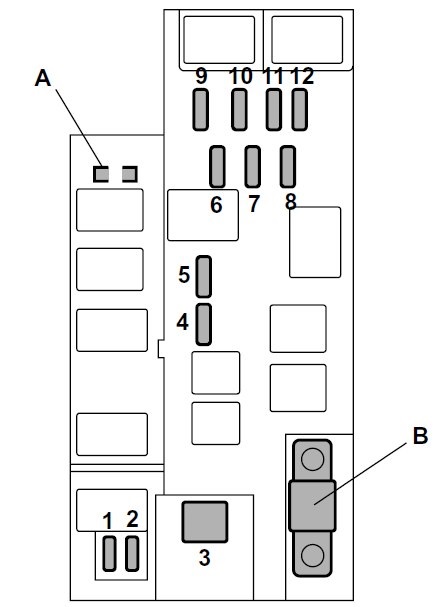

Motorový prostor
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 1 | 20A | Ventilátor chladiče (hlavní) |
| 2 | 20A | Ventilátor chladiče (přídavný) |
| 3 | 30A | Motor ABS |
| 4 | 20A | Ohřívač zadního okna |
| 5 | 15A | Havarijní světlomet, klakson |
| 6 | 15A | Zapni světla signalizace |
| 7 | 10 A | Jednotka automatického ovládání převodovky |
| 8 | 10 A | Alternátor |
| 9 | 15A | Světlomet (pravá strana) |
| 10 | 15A | Světlomet (levá strana) |
| 11 | 20A | Spínač osvětlení |
| 12 | 15A | Hodiny, vnitřní osvětlení |
Schéma pojistek a relé – Subaru Forester
Týká se nových vozidel v letech:
2005, 2006.

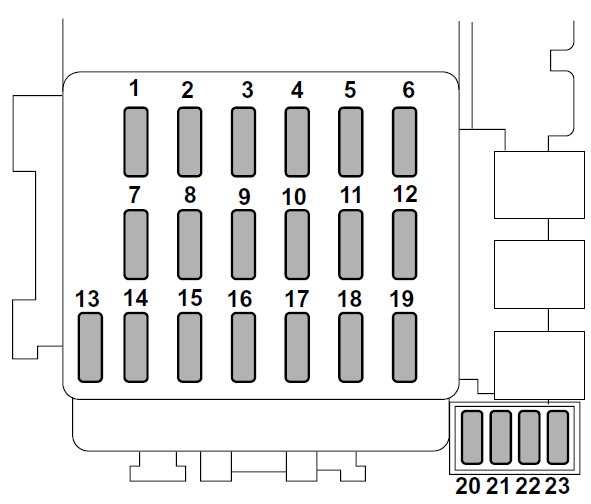

Přístrojová deska
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 15A | Ventilátor topení |
| 2 | 15A | Ventilátor topení |
| 3 | 15A | Zamykatelný zámek, dálkový přístup bez klíče |
| 4 | 15A | Zapalovač, elektrická zrcátka |
| 5 | 10 A | Zadní světlo, parkovací světlo |
| 6 | 15A | Airbag SRS |
| 7 | 15A | Mlhová světla |
| 8 | 30A | ABS, systém dynamické kontroly vozidla (pouze modely se systémem dynamické kontroly vozidla) |
| 9 | 15A | Rádio |
| 10 | Prázdné | |
| 11 | 15A | Systém startování motoru, airbag SRS, systém kontroly AT |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 12 | 10 A | Nastavení jasu osvětlení |
| 13 | 20A | Ohřívač stěrače, Odvlhčovač vnějšího zrcátka |
| 14 | 10 A | Odometer |
| 15 | 30A | Stěrač a ostřikovač předního skla |
| 16 | 20A | Brzdové světlo |
| 17 | 15A | Klimatizace |
| 18 | 15A | Světlo zpátečky, tempomat |
| 19 | 15A | Tlaková litina (zavazadlový prostor) |
| 20 | 10 A | Stěrač a ostřikovač zadního skla |
| 21 | 15A | Zapalovací cívka (pouze model bez turbokompresoru) |
| 22 | 15A | Vyhřívání sedadla |
| 23 | Prázdné |
Motorový prostor
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 1 | 30A | Ventilátor chladiče (hlavní) |
| 2 | 30A | Ventilátor chladiče (přídavný) |
| 3 | 50A | Systém dynamického řízení vozidla (pouze modely se systémem dynamického řízení vozidla) |
| 3 | 30A | Senzor motoru (pouze modely bez turbokompresoru) |
| 4 | 30A | Motor ABS |
| 5 | 20A | Odvlhčovač zadního okna |
| 6 | 15A | Hlasový signál varování, Klakson |
| 7 | 15A | Zapni světla signalizace |
| 8 | 10 A | Automatická řídicí jednotka převodovky |
| 9 | 10 A | Alternátor |
| 10 | 15A | Světlomet (pravá strana) |
| 11 | 15A | Světlomet (levá strana) |
| 12 | 20A | Spínač osvětlení |
| 13 | 15A | Hodiny, vnitřní osvětlení |
Schéma pojistek a relé – Subaru Forester
Týká se nových vozidel v letech:
2007.
Panel přístrojů
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 15A | Ventilátor topení |
| 2 | 15A | Ventilátor topení |
| 3 | 15A | Napájené zamykání dveří, Dálkový přístup bez klíče |
| 4 | 15A | Zapalovač cigaret, Elektricky ovládaná zrcátka |
| 5 | 10 A | Zadní světlo, světlo pro zastavení |
| 6 | 15A | Airbag SRS |
| 7 | 15A | Mlhová světla |
| 8 | 30A | ABS, systém dynamické kontroly vozidla (pouze modely se systémem dynamické kontroly vozidla) |
| 9 | 15A | Rádio |
| 10 | Prázdné | |
| 11 | 15A | Systém startování motoru, airbag SRS, systém kontroly AT |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 12 | 10 A | Nastavení jasu osvětlení |
| 13 | 20A | Odmrazovač stěrače, Odvlhčovač vnějšího zrcátka |
| 14 | 10 A | Odometer |
| 15 | 30A | Stěrač a ostřikovač čelního skla |
| 16 | 20A | Stop světlo |
| 17 | 15A | Klimatizace |
| 18 | 15A | Světlo zpátečky, tempomat |
| 19 | 15A | Lisování (zatížení) |
| 20 | 10 A | Stěrač a ostřikovač zadního skla |
| 21 | 15A | Cívka zapalování (pouze model bez turbodmychadla) |
| 22 | 15A | Vyhřívání sedadla |
| 23 | Prázdné |
Motorový prostor
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 1 | 30A | Ventilátor chladiče (hlavní) |
| 2 | 30A | Ventilátor chladiče (sekundární) |
| 3 | 30A | Motor ABS |
| 4 | 30A | Senzor motoru (pouze modely bez turbokompresoru) |
| 5 | 20A | Odvlhčovač zadního okna |
| 6 | 15A | Havarijní světlomet, klakson |
| 7 | 15A | Zapalování světel signalizace |
| 8 | 10 A | Jednotka automatického ovládání převodovky |
| 9 | 10 A | Alternátor |
| 10 | 15A | Světlomet (pravá strana) |
| 11 | 15A | Světlomet (levá strana) |
| 12 | 20A | Spínač osvětlení |
| 13 | 15A | Hodiny, vnitřní osvětlení |
| 14 | 10 A | Kombinovaný ventil sekundárního vzduchu (pouze modely Turbo) |
Schéma pojistek a relé – Subaru Forester
Týká se nových vozidel v letech:
2008.
Panel přístrojů
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 15A | Ventilátor topení |
| 2 | 15A | Ventilátor topení |
| 3 | 15A | Zámek napájený, Dálkový přístup bez klíče |
| 4 | 15A | Zapalovač, Elektrická zrcátka |
| 5 | 10 A | Zadní světlo, Světlo na polohu |
| 6 | 15A | Airbag SRS |
| 7 | 15A | Mlhová světla |
| 8 | 30A | ABS, systém kontroly dynamiky vozidla (pouze modely se systémem kontroly dynamiky vozidla) |
| 9 | 15A | Rádio |
| 10 | Prázdné | |
| 11 | 15A | Systém startování motoru, airbag SRS, systém kontroly AT |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 12 | 10 A | Regulace jasu osvětlení |
| 13 | 20A | Ohřívač stěračů, Odvlhčovač vnějšího zrcátka |
| 14 | 10 A | Odometer |
| 15 | 30A | Stěrač a přední umývač |
| 16 | 20A | Brzdové světlo |
| 17 | 15A | Klimatizace |
| 18 | 15A | Světlo zpátečky, tempomat |
| 19 | 15A | Lisování (zatížení) |
| 20 | 10 A | Stěrač a zadní umývač |
| 21 | 15A | Cívka zapalování (jen model bez turbodmychadla) |
| 22 | 15A | Vyhřívání sedadla |
| 23 | Prázdné |

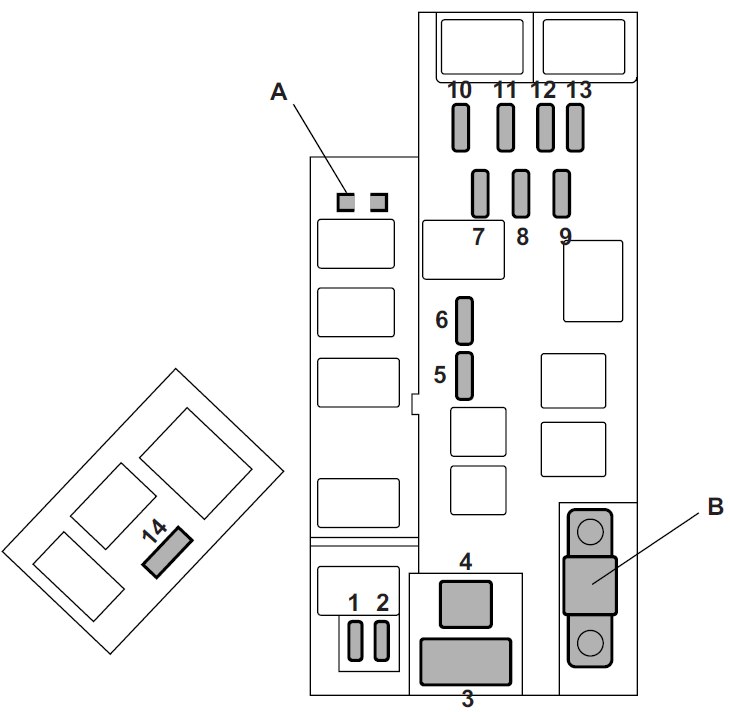

Motorový prostor
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 1 | 30A | Ventilátor chladiče (hlavní) |
| 2 | 30A | Ventilátor chladiče (sekundární) |
| 3 | 50A | Systém řízení dynamiky vozidla (pouze modely se systémem řízení dynamiky vozidla) |
| 3 | 30A | Motor ABS |
| 4 | 30A | Senzor motoru (pouze modely bez turbodmychadla) |
| 5 | 20A | Odvlhčovač zadního okna |
| 6 | 15A | Havarijní světlomet, klakson |
| 7 | 15A | Zapni světla signalizace |
| 8 | 10 A | Jednotka automatického řízení převodovky |
| 9 | 10 A | Alternátor |
| 10 | 15A | Světlomet (pravá strana) |
| 11 | 15A | Světlomet (levá strana) |
| 12 | 20A | Spínač osvětlení |
| 13 | 15A | Hodiny, vnitřní osvětlení |
| 14 | 10 A | Kombinovaná ventilová jednotka sekundárního vzduchu (pouze turbo modely) |
