Dodge Durango (2011-2022) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Dodge Durango (2011–2022), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Dodge Durango
Vztahuje se na nová vozidla v letech:
2011, 2012, 2013.

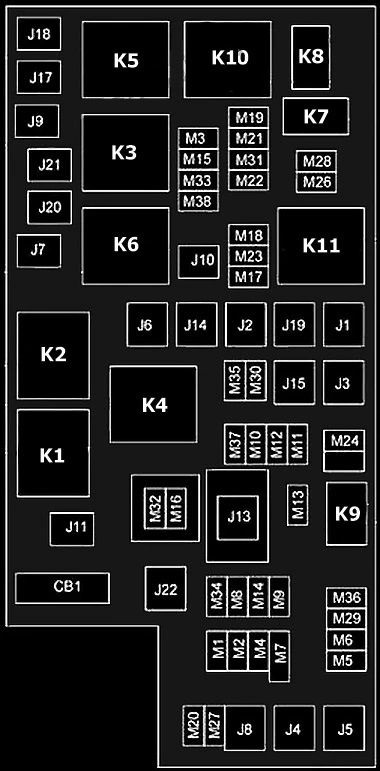

Integrovaný napájecí modul
Popis každé pojistky a komponentu může být vytištěn na vnitřním víku, jinak je číslo slotu každé pojistky vytištěno na vnitřním víku.
| Štěrbina | Kartušová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| Štěrbina | Kartušová pojistka | Mini pojistka | Popis |
| J01 | 40 A zelená | Pneumatické odpružení | |
| J02 | 30 Amp Růžová | Modul aktoru zadního víka | |
| J03 | 30 Amp Růžová | Přívěsný vozík | |
| J04 | 25 Amp Přírodní | Uzel dveří řidiče | |
| J05 | 25 Amp Přírodní | Uzel dveří spolujezdce | |
| J06 | 40 A zelená | Čerpadlo proti zablokování brzd/systém kontroly stability | |
| J07 | 30 Amp Růžová | Ventil proti zablokování brzd/systém kontroly stability | |
| J08 | 40 A zelená | Elektrické sedadlo | |
| J09 | 30 Amp Růžová | Elektrická brzda | |
| J10 | 30 Amp Růžová | Kontakt relé stěrače světlometů | |
| J11 | 30 Amp Růžová | Modul řízení systému převodu | |
| J12 | 30 Amp Růžová | Ostřikovač zadního okna | |
| J13 | 60 A žlutá | Odběr po vypnutí hlavního zapalování (IOD) | |
| J14 | 20 A modrá | Světla pro přívěs/Parkovací světla | |
| J15 | 40 A zelená | Přední ventilátor/ventilátor kabiny | |
| J17 | 40 A zelená | Elektromagnet startovacího motoru | |
| J18 | 20 A modrá | Modul řízení systému převodu/Propustnost modulu řízení systému převodu | |
| J19 | 60 A žlutá | Motor ventilátoru chladiče vysoký/nízký motor ventilátoru chladiče | |
| J20 | 30 Amp Růžová | Přední stěrač | |
| J21 | 20 A modrá | Ovládání předního/zadního stěrače | |
| J22 | 25 Amp Přírodní | Modul otevírací střechy | |
| M1 | 15 A modrá | Brzdové světlo | |
| M2 | 20 A žlutá | Elektronický diferenciál s omezeným prokluzem/pneumatické odpružení | |
| M3 | 20 A žlutá | Relé odblokování/DRL zvedacího víka | |
| M5 | 25 Amp Přírodní | Invertor 115 V AC | |
| M6 | 20 A žlutá | Senzor deště/zapalovač | |
| M7 | 20 A žlutá | Napájecí zdroj č. 2 (přepínatelný) | |
| M8 | 20 A žlutá | Vyhřívané přední sedadlo a volant |
| Štěrbina | Pojistka s kartuší | Mini pojistka | Popis |
|---|---|---|---|
| M9 | 20 A žlutá | Vyhřívaná zadní sedadla | |
| M10 | 15 A modrá | Video/univerzální mechanismus na otevírání garážových vrat | |
| M11 | 10 A červená | Topení, větrání a klimatizace (systém řízení klimatu) | |
| M12 | 30 A zelená | Rádio/zesilovač | |
| M13 | 20 A žlutá | Přístrojový panel | |
| M14 | 20 A žlutá | Kamera na couvání | |
| M15 | 20 A žlutá | Modul(y) vyhřívaných sedadel/adaptivní tempomat/audio telematika/relé denních světel/modul pneumatického odpružení/sada směrovek | |
| M16 | 10 A červená | Kontrolér zařízení na zadržování pasažérů | |
| M18 | 15 A modrá | Brzdové světlo (2012, 2013) | |
| M19 | 25 Amp Přírodní | Automatické deaktivování 1 a 2 | |
| M20 | 15 A modrá | Přístrojový panel | |
| M21 | 20 A žlutá | Automatické deaktivování 3 | |
| M22 | 10 A červená | Klakson (nízký/vysoký) — pravý | |
| M23 | 10 A červená | Klakson (nízký/vysoký) — levý | |
| M24 | 25 Amp Přírodní | Zadní stěrač | |
| M25 | 20 A žlutá | Výstup motoru čerpadlo paliva/čerpadlo na zdvih naftu (pouze export) | |
| M26 | 10 A červená | Banka spínačů dveří řidiče | |
| M27 | 10 A červená | Spínač zapalování/modul bezdrátového ovládání/modul bezklíčového přístupu | |
| M28 | 15 A modrá | Kontrolér systému převodovky/kontrolér převodovky | |
| M29 | 10 A červená | Monitor tlaku pneumatik | |
| M30 | 15 A modrá | Diagnostický konektor J1962 | |
| M31 | 20 A žlutá | Záložní světla | |
| M32 | 10 A červená | Kontrolér zařízení na zadržování pasažérů | |
| M33 | 10 A červená | Kontrolér systému převodovky/kontrolér převodovky | |
| M34 | 10 A červená | Modul parkovací asistence/modul klimatizačního systému/infračervený senzor/modul kompas | |
| M35 | 15 A modrá | Světla zadní polohy levá | |
| M36 | 20 A žlutá | Napájecí konektor | |
| M37 | 10 A červená | Systém proti zablokování brzd/modul systému kontroly stability/senzor spínače brzdového světla | |
| M38 | 25 Amp Přírodní | Všechny zámky a odemykání dveří |
Schéma pojistek a relé – Dodge Durango
Vztahuje se na nová vozidla v letech:
2014.

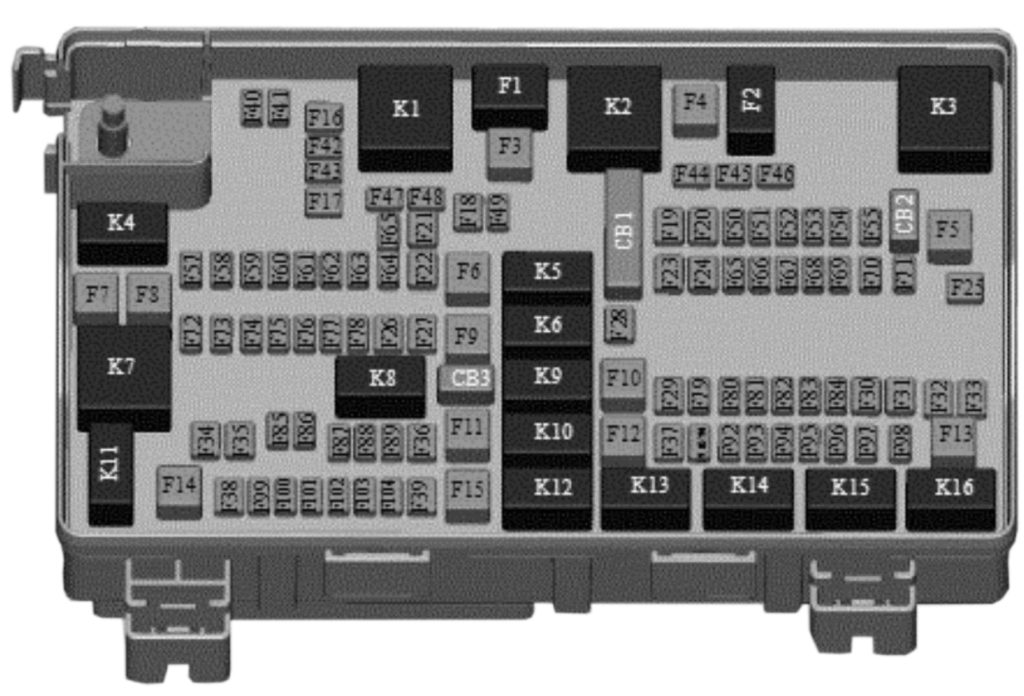

Centrum distribuce napájení
Popis každé pojistky a komponentu může být vytištěn na vnitřním víku, jinak je číslo dutiny každé pojistky vytištěno na vnitřním víku.
| Díra | Pojistka s kartridží | Mikro pojistka | Popis |
|---|---|---|---|
| Díra | Pojistka s kartridží | Mikro pojistka | Popis |
| F03 | 60 A žlutá | Ventilátor chladiče | |
| F05 | 40 A zelená | Kompresor pneumatického odpružení — je-li přítomen | |
| F06 | 40 A zelená | Čerpadlo proti zablokování brzd / elektronická kontrola stability | |
| F07 | 40 A zelená | Elektromagnet startéru | |
| F08 | 40 A zelená | Senzory emisí (pouze dieselový motor) | |
| F09 | 40 A zelená | Ohřívač na naftu (pouze dieselový motor) | |
| F10 | 40 A zelená | Kontrolér karoserie / vnější osvětlení #2 | |
| F11 | 30 Amp Růžová | Elektrická brzda pro tažení přívěsu — v závislosti na vybavení | |
| F12 | 40 A zelená | Kontrolér karoserie #3 / vnitřní osvětlení | |
| F13 | 40 A zelená | Přední ventilátor motoru | |
| F14 | 40 A zelená | Kontrolér karoserie #4 / bloky napájení | |
| F17 | 30 Amp Růžová | Uvolnění opěrky hlavy – je-li přítomno | |
| F20 | 30 Amp Růžová | Modul dveří pro cestující | |
| F22 | 20 A modrá | Modul řízení motoru | |
| F23 | 30 Amp Růžová | Kontrolér karoserie #1 | |
| F24 | 30 Amp Růžová | Modul dveří řidiče | |
| F25 | 30 Amp Růžová | Přední stěrače | |
| F26 | 30 Amp Růžová | Systém proti zablokování / modul kontroly stability / ventily | |
| F28 | 20 A modrá | Zadní světla přívěsu — jsou-li přítomna | |
| F29 | 20 A modrá | Zádržná světla pro tažení přívěsu — jsou-li přítomna | |
| F30 | 30 Amp Růžová | Při tažném háku přívěsu – je-li přítomen | |
| F32 | 30 Amp Růžová | Modul řízení systému trakce | |
| F34 | 30 Amp Růžová | Kontrola mechanismu diferenciálu s omezeným prokluzem | |
| F35 | 30 Amp Růžová | Otevírací střecha — je-li přítomna | |
| F36 | 30 Amp Růžová | Zadní odmrazování | |
| F37 | 30 Amp Růžová | Zadní ventilátor – je-li přítomen | |
| F38 | 30 Amp Růžová | Invertor výkonu 115 V AC — je-li přítomen | |
| F39 | 30 Amp Růžová | Elektrické dveře — jsou-li přítomny | |
| F40 | 10 A červená | Denní světla | |
| F42 | 20 A žlutá | Klaksón | |
| F44 | 10 A červená | Diagnostický port | |
| F46 | 10 A červená | Monitor tlaku pneumatik – je-li přítomen | |
| F49 | 10 A červená | Integrovaná řídicí jednotka / kontrola klimatu | |
| F50 | 20 A žlutá | Modul řízení pneumatického odpružení — je-li přítomen | |
| F51 | 10 A červená | Modul zámku zapalování / zapalování bez klíče / zablokování sloupku řízení | |
| F52 | 5 A Hnědá | Senzor tyče | |
| F53 | 20 A žlutá | Tažení přívěsu — směrovky/stop světla vlevo — jsou-li přítomna |
| Hlava | Kartušová pojistka | Mikro pojistka | Popis |
|---|---|---|---|
| F56 | 15 A modrá | Dodatečný obsah (pouze motor Diesel) | |
| F57 | 15 A modrá | Převodovka | |
| F59 | 10 A červená | Čisticí pumpa (pouze motor Diesel) | |
| F60 | 15 A modrá | Modul řízení převodovky | |
| F62 | 10 A červená | Spojka klimatizace | |
| F63 | 20 A žlutá | Zapalovací cívky (plyn), ohřívač močoviny (diesel) | |
| F64 | 25 Amp Přírodní | Vstřikovače paliva / trakční systém | |
| F66 | 10 A červená | Spínače otevírací střechy / okna spolujezdce / senzor deště | |
| F67 | 15 A modrá | CD/DVD/modul hands-free Bluetooth – je-li přítomen | |
| F68 | 20 A žlutá | Motor zadního stěrače | |
| F70 | 20 A žlutá | Motor palivové pumpy | |
| F71 | 30 A zelená | Audio zesilovač | |
| F73 | 15 A modrá | HID světlomety vpravo | |
| F74 | 20 A žlutá | Pumpa na podtlak brzd — je-li přítomna | |
| F76 | 10 A červená | Systém proti zablokování brzd / elektronická kontrola stability | |
| F77 | 10 A červená | Modul řízení trakčního systému / modul odpojení přední nápravy | |
| F78 | 10 A červená | Modul řízení motoru / elektrický posilovač řízení – v závislosti na výbavě | |
| F80 | 10 A červená | Univerzální mechanismus na otevírání garážových vrat / kompas / modul proti krádeži | |
| F81 | 20 A žlutá | Osvětlení odbočování/stopu přívěsu vpravo | |
| F82 | 10 A červená | Modul řízení sloupku řízení/ tempomat | |
| F83 | 10 A červená | Dvířka palivové nádrže | |
| F84 | 15 A modrá | Spínač palubní desky / přístrojový panel | |
| F85 | 10 A červená | Modul airbagu | |
| F86 | 10 A červená | Modul airbagu | |
| F87 | 10 A červená | Pneumatické odpružení — je-li přítomno / přívěs na tažení / modul řízení sloupku řízení | |
| F88 | 15 A modrá | Přístrojový panel | |
| F90/F91 | 20 A žlutá | Při napájecím háku (zadní sedadla) dle výběru | |
| F92 | 10 A červená | Zadní světlo konzoly — je-li přítomno | |
| F93 | 20 A žlutá | Zapalovač | |
| F94 | 10 A červená | Modul převodovky / pojistková skříňka | |
| F95 | 10 A červená | Kamera na couvání / Asistent parkování | |
| F96 | 10 A červená | Spínač vyhřívání zadního sedadla / nabíječ lampy flash – je-li přítomen | |
| F97 | 25 Amp Přírodní | Vyhřívaná zadní sedadla a vyhřívaný volant – v závislosti na výbavě | |
| F98 | 25 Amp Přírodní | Vyhřívaná přední sedadla — jsou-li přítomna | |
| F99 | 10 A červená | Modul klimatizace / systémy asistence řidiče | |
| F100 | 10 A červená | Aktivní tlumení — je-li přítomno | |
| F101 | 15 A modrá | Elektrochromatické zrcadlo / inteligentní světlomety – jsou-li přítomny | |
| F103 | 10 A červená | Vyhřívání kabiny (pouze motor Diesel) | |
| F104 | 20 A žlutá | Napájecí zásuvky (palubní deska / středová konzola) |
Schéma pojistek a relé – Dodge Durango
Týká se nových vozidel v letech:
2015.
Centrum distribuce energie
Popis pojistky a zařízení může být vytištěn na vnitřním boku, ve třetím případě je číslo dutiny každého uživatele vytištěno na vnitřním boku.
| Díra | Kartušová pojistka | Mikro pojistka | Popis |
|---|---|---|---|
| Díra | Kartušová pojistka | Mikro pojistka | Popis |
| F03 | 60 A žlutá | — | Ventilátor chladiče |
| F05 | 40 A zelená | — | Kompresor pneumatického odpružení — je-li přítomen |
| F06 | 40 A zelená | — | Čerpadlo proti zablokování / elektronická kontrola stability |
| F07 | 40 A zelená | — | Elektromagnet startovacího motoru |
| F08 | 20 A modrá | — | Senzory emisí (pouze dieselový motor) |
| F09 | 30 Amp Růžová | — | Ohřívač paliva (pouze dieselový motor) |
| F10 | 40 A zelená | — | Kontrolér karoserie / vnější osvětlení #2 |
| F11 | 30 Amp Růžová | — | Elektrická brzda pro tažení přívěsu — v závislosti na vybavení |
| F12 | 40 A zelená | — | Kontrolér karoserie #3 / Blokování napájení |
| F13 | 40 A zelená | — | Ventilátor předního motoru |
| F14 | 40 A zelená | — | Kontrolér karoserie #4 / Vnitřní světla #2 |
| F17 | 30 Amp Růžová | — | Lavalampada světlometů — je-li přítomna |
| F19 | 20 A modrá | — | Elektromagnet opěrky hlavy — je-li přítomen |
| F20 | 30 Amp Růžová | — | Modul dveří spolujezdce |
| F22 | 20 A modrá | — | Modul řízení motoru |
| F23 | 30 Amp Růžová | — | Vnitřní osvětlení #1 |
| F24 | 30 Amp Růžová | — | Modul dveří řidiče |
| F25 | 30 Amp Růžová | — | Přední stěrače |
| F26 | 30 Amp Růžová | — | Systém proti zablokování/modul kontroly stability/ventily |
| F28 | 20 A modrá | — | Světla couvání přívěsu — jsou-li přítomna |
| F29 | 20 A modrá | — | Parkovací světla pro tažení přívěsu — jsou-li přítomna |
| F30 | 30 Amp Růžová | — | Zásuvka tažení přívěsu – je-li přítomna |
| F32 | 30 Amp Růžová | — | Modul řízení systému přenosu |
| F34 | 30 Amp Růžová | — | Kontrola mechanismu diferenciálu |
| F35 | 30 Amp Růžová | — | Otevíratelná střecha — je-li přítomna |
| F36 | 30 Amp Růžová | — | Lavalampada zadní |
| F37 | 25 A Čistá | — | Motor zadního stěrače — je-li přítomen |
| F38 | 30 Amp Růžová | — | Invertor výkonu 115 V AC — je-li přítomen |
| F39 | 30 Amp Růžová | — | Elektrické dveře — jsou-li přítomny |
| F40 | — | 10 A červená | Denní světla/úprava světlometů |
| F42 | — | 20 A žlutá | Klaksón |
| F44 | — | 10 A červená | Diagnostický port |
| F46 | — | 10 A červená | Monitorování tlaku pneumatik – je-li přítomno |
| F49 | — | 10 A červená | Integrovaná řídicí jednotka / kontrola klimatu |
| F50 | — | 20 A žlutá | Modul řízení pneumatického odpružení — je-li přítomen |
| F51 | — | 15 A modrá | Modul řídicí jednotky zapalování / zapalování bez klíče / blokování sloupku řízení |
| F52 | — | 5 A Tan | Senzor baterie |
| F53 | — | 20 A žlutá | Tažení přívěsu — směrovky/brzdy vlevo — jsou-li přítomny |
| F55 | — | 10 A červená | DTV / DSRC |
| Díra | Kartušová pojistka | Mikro pojistka | Popis |
|---|---|---|---|
| F56 | — | 15 A modrá | Dodatečný obsah (pouze motor Diesel) |
| F57 | — | 15 A modrá | HID světlomet levý – je-li přítomen |
| F59 | — | 10 A červená | Čisticí pumpa (pouze motor Diesel) |
| F60 | — | 15 A modrá | Modul řízení převodovky |
| F61 | — | 10 A červená | Modul řízení převodovky/senzor PM (pouze motor Diesel) |
| F62 | — | 10 A červená | Spojka klimatizace |
| F63 | — | 20 A žlutá | Zapalovací cívky (plyn), ohřívač močoviny (diesel) |
| F64 | — | 25 A čistá | Vstřikovače paliva / systém přenosu |
| F66 | — | 10 A červená | Spínače střešního okna / okna spolujezdce / senzor deště |
| F67 | — | 15 A modrá | Modul hands-free CD/DVD/Bluetooth (je-li přítomen) |
| F68 | — | 20 A žlutá | Motor stěrače zadního okna |
| F69 | — | 15 A modrá | Kanál Spotlight – je-li přítomen |
| F70 | — | 20 A žlutá | Motor palivové pumpy |
| F71 | — | 30 A zelená | Audio zesilovač |
| F73 | — | 15 A modrá | HID světlomet pravý – je-li přítomen |
| F74 | — | 20 A žlutá | Pumpa podtlaku brzd — je-li přítomna |
| F76 | — | 10 A červená | Systém ABS/elektronická kontrola stability |
| F77 | — | 10 A červená | Modul řízení systému přenosu/modul odpojení přední nápravy |
| F78 | — | 10 A červená | Modul řízení motoru/elektrická asistence řízení – v závislosti na výbavě |
| F80 | — | 10 A červená | Univerzální mechanismus na otevírání garážových vrat / kompas / modul proti krádeži |
| F81 | — | 20 A žlutá | Světla směru/jednotlivé brzdy přívěsu vpravo |
| F82 | — | 10 A červená | Modul řízení sloupku řízení/ tempomat |
| F83 | — | 10 A červená | Dveře palivové nádrže |
| F84 | — | 15 A modrá | Spínač palubní desky/přístrojové desky |
| F85 | — | 10 A červená | Modul airbagu |
| F86 | — | 10 A červená | Modul airbagu |
| F87 | — | 10 A červená | Pneumatické odpružení — v závislosti na výbavě / tažení přívěsu / modul řízení sloupku řízení |
| F88 | — | 15 A modrá | Přístrojový panel |
| F90/F91 | — | 20 A žlutá | Napájecí zdroj (zadní sedadla) dle výběru |
| F92 | — | 10 A červená | Zadní světlo konzoly — je-li přítomno |
| F93 | — | 20 A žlutá | Zapalovač |
| F94 | — | 10 A červená | Modul převodovky / reduktor |
| F95 | — | 10 A červená | Zadní kamera / ParkSense® |
| F96 | — | 10 A červená | Spínač vyhřívání zadního sedadla / nabíječka bleskové lampy – je-li přítomna |
| F97 | — | 20 A žlutá | Vyhřívaná zadní sedadla a vyhřívaný volant – v závislosti na výbavě |
| F98 | — | 20 A žlutá | Vyhřívaná přední sedadla — jsou-li přítomna |
| F99 | — | 10 A červená | Modul klimatizace / systémy asistence řidiče |
| F100 | — | 10 A červená | Aktivní utlumení — je-li přítomno |
| F101 | — | 15 A modrá | Elektrochromatické zrcadlo/ inteligentní dálková světla — jsou-li přítomna |
| F103 | — | 10 A červená | Ohřívač kabiny (pouze motor Diesel)/vyhřívání, ventilace a klimatizace vzadu |
| F104 | — | 20 A žlutá | Napájecí dveře (palubní deska/centrální konzola) |
Schéma pojistek a relé – Dodge Durango
Týká se nových vozidel v letech:
2016, 2017, 2018.
Centrum distribuce napájení
Popis každé pojistky a komponentu může být vytištěn na vnitřním víku, jinak je číslo dutiny každé pojistky vytištěno na vnitřním víku.
| Díra | Pojistka s kartuší | Mikro pojistka | Popis |
|---|---|---|---|
| Díra | Pojistka s kartuší | Mikro pojistka | Popis |
| F03 | 60 A žlutá | — | Ventilátor chladiče |
| F05 | 40 A zelená | — | Kompresor pneumatického odpružení — pokud je přítomen |
| F06 | 40 A zelená | — | Čerpadlo proti zablokování / elektronická kontrola stability |
| F07 | 30 Amp Růžová | — | Elektromagnet startovacího motoru |
| F09 | 30 Amp Růžová | — | Ohřívač na naftu (pouze motor Diesel) / čerpadlo podtlaku brzd |
| F10 | 40 A zelená | — | Kontrolér karoserie / vnější osvětlení #2 |
| F11 | 30 Amp Růžová | — | Elektrická brzda pro tažení přívěsu — v závislosti na výbavě |
| F12 | 40 A zelená | — | Kontrolér karoserie #3 / Bloky napájení |
| F13 | 40 A zelená | — | Přední motor ventilátoru |
| F14 | 40 A zelená | — | Kontrolér karoserie #4 / Vnější osvětlení #1 |
| F17 | 30 Amp Růžová | — | Lavalampy světlometů — pokud jsou přítomny |
| F19 | 20 A modrá | — | Elektromagnet opěrky hlavy — pokud je přítomen |
| F20 | 30 Amp Růžová | — | Modul dveří pro cestující |
| F22 | 20 A modrá | — | Modul řízení motoru |
| F23 | 30 Amp Růžová | — | Vnitřní osvětlení #1 |
| F24 | 30 Amp Růžová | — | Modul dveří pro řidiče |
| F25 | 30 Amp Růžová | — | Přední stěrače |
| F26 | 30 Amp Růžová | — | Systém proti zablokování / modul kontroly stability / ventily |
| F28 | 20 A modrá | — | Zadní světla pro couvání přívěsu — pokud jsou přítomna |
| F29 | 20 A modrá | — | Parkovací světla pro tažení přívěsu — pokud jsou přítomna |
| F30 | 30 Amp Růžová | — | U tažného háku přívěsu – pokud je přítomen |
| F32 | 30 Amp Růžová | — | Modul řízení systému trakce |
| F34 | 30 Amp Růžová | — | Ovládání mechanismu diferenciálu s omezeným prokluzem |
| F35 | 30 Amp Růžová | — | Otevírací střecha — pokud je přítomna |
| F36 | 30 Amp Růžová | — | Ohřívač zadního skla |
| F37 | 25 A Čirá | — | Motor zadního ventilátoru — pokud je přítomen |
| F38 | 30 Amp Růžová | — | Invertor výkonu 115 V AC — pokud je přítomen |
| F39 | 30 Amp Růžová | — | Elektrické dveře — pokud jsou přítomny |
| F40 | — | 10 A červená | Denní světla / vyrovnávání světlometů |
| F42 | — | 20 A žlutá | Klakson |
| F44 | — | 10 A červená | Diagnostický port |
| F49 | — | 10 A červená | Integrovaná řídicí jednotka / klimatická kontrola |
| F50 | — | 20 A žlutá | Modul řízení pneumatického odpružení — pokud je přítomen |
| F51 | — | 15 A modrá | Modul uzlového zapalování / zapalování bez klíče / zamykání sloupku řízení |
| F52 | — | 5 A Hnědá | Senzor baterie |
| F53 | — | 20 A žlutá | Tažení přívěsu — směrovky/stop světla vlevo — pokud jsou přítomna |
| F56 | — | 15 A modrá | Přídavný obsah (pouze motor Diesel) |
| F57 | — | 20 A žlutá | Senzor NOx |
| F58 | — | 15 A modrá | Světla HID vlevo – pokud jsou přítomna |
| Dutina | Pojistka s kartuší | Mikro pojistka | Popis |
|---|---|---|---|
| F59 | — | 10 A červená | Čisticí pumpa (pouze motor Diesel) |
| F60 | — | 15 A modrá | Modul řízení převodovky |
| F61 | — | 10 A červená | Modul řízení převodovky / senzor PM (pouze motor Diesel) |
| F62 | — | 10 A červená | Spojka klimatizace |
| F63 | — | 20 A žlutá | Zapalovací cívky (plyn), ohřívač močoviny (diesel) |
| F64 | — | 25 A Čirá | Vstřikovače paliva / systém trakce |
| F66 | — | 10 A červená | Spínače střešního okna / okno pasažéra / senzor deště |
| F67 | — | 15 A modrá | CD/DVD/modul hands-free Bluetooth – pokud je přítomen |
| F68 | — | 20 A žlutá | Motor stěrače zadního okna |
| F69 | — | 15 A modrá | Kanál Spotlight – pokud je přítomen |
| F70 | — | 20 A žlutá | Motor palivové pumpy |
| F71 | — | 30 A zelená | Audio zesilovač |
| F72 | — | 10 A červená | PCM (pokud je přítomen) |
| F73 | — | 15 A modrá | Pravý HID světlomet – pokud je přítomen |
| F75 | — | 10 A červená | Kontrola duální baterie (pokud je přítomna) |
| F76 | — | 10 A červená | Systém ABS / elektronická kontrola stability |
| F77 | — | 10 A červená | Modul řízení systému trakce / modul odpojení přední nápravy |
| F78 | — | 10 A červená | Modul řízení motoru / elektrický posilovač řízení |
| F80 | — | 10 A červená | Univerzální mechanismus na otevírání garážových dveří / kompas / modul proti krádeži |
| F81 | — | 20 A žlutá | Světla směru/stopu přívěsu vpravo |
| F82 | — | 10 A červená | Modul řízení sloupku řízení / tempomat / DTV |
| F83 | — | 10 A červená | Dveře palivové nádrže |
| F84 | — | 15 A modrá | Spínač palubní desky / přístrojový panel |
| F85 | — | 10 A červená | Modul airbagu |
| F86 | — | 10 A červená | Modul airbagu |
| F87 | — | 10 A červená | Pneumatické odpružení — v závislosti na výbavě / tažení přívěsu / modul řízení sloupku řízení |
| F88 | — | 15 A modrá | Přístrojový panel |
| F90/F91 | — | 20 A žlutá | Při připojení napájení (zadní sedadla) na výběr |
| F92 | — | 10 A červená | Zadní světlo konzoly — pokud je přítomno |
| F93 | — | 20 A žlutá | Zapalovač |
| F94 | — | 10 A červená | Modul převodovky / převodovka |
| F95 | — | 10 A červená | Zadní kamera / ParkSense |
| F96 | — | 10 A červená | Spínač vyhřívání zadního sedadla / nabíječka blikače – pokud je přítomna |
| F97 | — | 20 A žlutá | Vyhřívaná zadní sedadla a vyhřívaný volant – v závislosti na výbavě |
| F98 | — | 20 A žlutá | Vyhřívaná přední sedadla — pokud jsou přítomna |
| F99 | — | 10 A červená | Modul klimatizace / systémy asistence řidiče / DSRC |
| F100 | — | 10 A červená | Aktivní tlumení — pokud je přítomno |
| F101 | — | 15 A modrá | Elektrochromatické zrcadlo / inteligentní světla – pokud jsou přítomna |
| F103 | — | 10 A červená | Ohřívač kabiny (pouze motor Diesel) / vyhřívání, ventilace a klimatizace vzadu |
| F104 | — | 20 A žlutá | Napájecí zásuvky (palubní deska / středová konzola) |
Schéma pojistek a relé – Dodge Durango
Týká se nových vozidel v letech:
2019.
Centrum distribuce napájení
Popis každé pojistky a komponentu může být vytištěn na vnitřním víku, jinak je číslo dutiny každé pojistky vytištěno na vnitřním víku.
| Hlava | Kartušová pojistka | Mikro pojistka | Popis |
|---|---|---|---|
| Hlava | Kartušová pojistka | Mikro pojistka | Popis |
| F03 | 60 A žlutá | – | Ventilátor chladiče — pokud je přítomen |
| F05 | 40 A zelená | – | Kompresor pneumatického odpružení — pokud je přítomen |
| F06 | 40 A zelená | – | Čerpadlo proti zablokování / elektronická kontrola stability |
| F07 | 30 Amp Růžová | – | Elektromagnet startovacího motoru |
| F09 | 30 Amp Růžová | – | Ohřívač na naftu (pouze motor Diesel) / čerpadlo podtlaku brzd |
| F10 | 40 A zelená | – | Kontrolór karoserie / Vnější osvětlení #2 |
| F11 | 30 Amp Růžová | – | Elektrická brzda pro tažení přívěsu — v závislosti na výbavě |
| F12 | 40 A zelená | – | Kontrolór karoserie #3 / Zámky napájení |
| F13 | 40 A zelená | – | Přední část motoru ventilátoru |
| F14 | 40 A zelená | – | Kontrolór karoserie #4 / Vnější osvětlení #1 |
| F15 | 40 A zelená | – | Čerpadlo chlazení motoru LTR (radiátor s nízkou teplotou) — pokud je přítomno |
| F17 | 30 Amp Růžová | – | Lavalampa světlometů — pokud je přítomna |
| F19 | 20 A modrá | – | Elektromagnet opěrky hlavy — pokud je přítomen |
| F20 | 30 Amp Růžová | – | Modul dveří pasažéra |
| F22 | 20 A modrá | – | Modul řízení motoru |
| F23 | 30 Amp Růžová | – | Vnitřní osvětlení #1 |
| F24 | 30 Amp Růžová | – | Modul dveří řidiče |
| F25 | 30 Amp Růžová | – | Přední stěrače |
| F26 | 30 Amp Růžová | – | Modul proti zablokování / kontrola stability, ECU a ventily |
| F28 | 20 A modrá | – | Osvětlení couvání přívěsu — pokud je přítomno |
| F29 | 20 A modrá | – | Osvětlení polohy pro tažení přívěsu — pokud je přítomno |
| F30 | 30 Amp Růžová | – | Tažení přívěsu (zásuvka) / tažení přívěsu (elektrická brzda oddělená) / tažení přívěsu (BUX) — v závislosti na výbavě |
| F32 | 30 Amp Růžová | – | Modul řízení systému přenosu |
| F34 | 30 Amp Růžová | – | Kontrola diferenciálu s prokluzem — pokud je přítomna |
| F35 | 30 Amp Růžová | – | Otevíratelná střecha — pokud je přítomna |
| F36 | 30 Amp Růžová | – | Zadní odmrazování |
| F37 | 25 A Průsvitná | – | Motor zadního ventilátoru — pokud je přítomen |
| F38 | 30 Amp Růžová | – | Invertor 115 V AC — pokud je přítomen |
| F39 | 30 Amp Růžová | – | Elektrické dveře — pokud jsou přítomny |
| F40 | – | 10 A červená | Denní světla / vyrovnávání světlometů |
| F42 | – | 20 A žlutá | Klakson |
| F44 | – | 10 A červená | Diagnostický port |
| F45 | – | 5 A Hnědá | Počítačová bezpečnostní brána |
| F49 | – | 10 A červená | Integrovaný středový komín / klimatizace |
| F50 | – | 20 A žlutá | Modul řízení pneumatického odpružení / diferenciál s prokluzem — v závislosti na výbavě |
| F51 | – | 15 A modrá | MOZZO KIN/RF/zámek sloupku řízení — pokud je přítomen |
| F53 | – | 20 A žlutá | Tažení přívěsu — směrovky / stop na levé straně — pokud jsou přítomny |
| F56 | – | 15 A modrá | Dodatečný obsah (pouze motor Diesel) |
| F57 | – | 20 A žlutá | Senzor NOX — pokud je přítomen |
| F58 | – | 15 A modrá | Světla HID vlevo — pokud jsou přítomna |
| Dutina | Pojistka s kartuší | Mikro pojistka | Popis |
|---|---|---|---|
| F59 | – | 10 A červená | Čistička (jen Diesel motor) |
| F60 | – | 15 A modrá | Modul řízení převodovky |
| F61 | – | 10 A červená | Modul řízení převodovky / senzor PM (jen Diesel motor) |
| F62 | – | 10 A červená | Spojka klimatizace |
| F63 | – | 20 A žlutá | Zapalovací cívky / kondenzátory zapalovacích cívek / aktor ventilu s krátkým zdvihem — v závislosti na výbavě (Plyn) Ohřívač močoviny (Diesel) |
| F64 | – | 25 A Průhledná | Palivové vstřikovače / systém přenosu |
| F66 | – | 10 A červená | Otevíratelná střecha / senzor deště / vnitřní zrcadlo / USB port / DSCR / DTV — v závislosti na výbavě |
| F67 | – | 15 A modrá | CD/DVD/UCI/USB nabíjecí port |
| F68 | – | 20 A žlutá | Motor zadního stěrače |
| F69 | – | 15 A modrá | Kanál Spotlight — pokud je přítomen |
| F70 | – | 20 A žlutá | Motor palivové pumpy |
| F71 | – | 30 A zelená | Zesilovač / ANCM — pokud je přítomen |
| F72 | – | 10 A červená | ECM |
| F73 | – | 15 A modrá | HID světlomet pravý — pokud je přítomen |
| F75 | – | 10 A červená | Kontrola dvou baterií — pokud je přítomna |
| F76 | – | 10 A červená | Systém ABS / elektronická kontrola stability |
| F77 | – | 10 A červená | Modul řízení systému převodovky / modul odpojení přední osy — v závislosti na výbavě |
| F78 | – | 10 A červená | Modul řízení motoru / elektrický posilovač řízení |
| F80 | – | 10 A červená | Univerzální mechanismus otevírání dveří garáže / modul proti krádeži — v závislosti na výbavě / siréna — v závislosti na výbavě |
| F81 | – | 20 A žlutá | Světla směrovky / brzdové světlo vpravo pro tažení přívěsu — pokud jsou přítomny |
| F82 | – | 10 A červená | Modul řízení sloupku řízení / tempomat / DTV — v závislosti na výbavě |
| F83 | – | 10 A červená | Dvířka paliva |
| F84 | – | 15 A modrá | Přístrojový panel |
| F85 | – | 10 A červená | Modul airbagu |
| F86 | – | 10 A červená | Modul airbagu |
| F87 | – | 10 A červená | Pneumatické odpružení — pokud je přítomno |
| F88 | – | 15 A modrá | Přístrojový panel / SGW / ITBM — pokud je přítomen |
| F90/F91 | – | 20 A žlutá | Napájecí zdroj (zadní sedadla) na výběr |
| F92 | – | 10 A červená | Zadní světlo konzoly — pokud je přítomno |
| F93 | – | 20 A žlutá | Zapalovač |
| F94 | – | 10 A červená | Modul převodovky / převodová skříňka |
| F95 | – | 10 A červená | Zadní kamera / senzor mrtvého úhlu — pokud je přítomen |
| F96 | – | 10 A červená | Spínač vyhřívání zadního sedadla / nabíječ lampy s bleskem — pokud je přítomen |
| F97 | – | 20 A žlutá | Vyhřívaná zadní sedadla a vyhřívaný volant — pokud jsou přítomny |
| F98 | – | 20 A žlutá | Větrané sedadla / vyhřívaná přední sedadla — pokud jsou přítomny |
| F99 | – | 10 A červená | Modul klimatizačních systémů / asistence řidiče / HALF / asistence při parkování |
| F100 | – | 10 A červená | Aktivní tlumení — pokud je přítomno |
| F101 | – | 15 A modrá | Senzor teploty / vlhkosti v autě |
| F102 | – | 15 A modrá | Rezerva |
| F103 | – | 10 A červená | Vyhřívání kabiny (jen diesel motor) / zadní HVAC systém — v závislosti na výbavě ‘ |
| F104 | – | 20 A žlutá | Napájecí porty (přístrojová deska / středová konzola / zavazadlový prostor — v závislosti na výbavě) |
Schéma pojistek a relé – Dodge Durango
Týká se nových vozidel v letech:
2020.
Centrum distribuce napájení
Popis každé pojistky a komponentu může být vytištěn na vnitřním víku, jinak je číslo dutiny každé pojistky vytištěno na vnitřním víku.
| Dutina | Pojistka s kartuší | Mikro pojistka | Popis |
| Dutina | Pojistka s kartuší | Mikro pojistka | Popis |
| F03 | 60 A žlutá | – | Ventilátor chladiče — pokud je přítomen |
| F05 | 40 A zelená | – | Kompresor pneumatického odpružení — pokud je přítomen |
| F06 | 40 A zelená | – | ABS čerpadlo |
| F07 | 30 Amp Růžová | – | Elektromagnet startéru |
| F09 | 30 Amp Růžová | – | Ohřívač paliva (pouze naftový motor)/čerpadlo podtlaku brzd |
| F10 | 40 A zelená | – | CBC #2/Exteriérové osvětlení |
| F11 | 30 Amp Růžová | – | Elektrická brzda pro tažení přívěsu — v závislosti na výbavě |
| F12 | 40 A zelená | – | CBC #3/Blokování napájení |
| F13 | 40 A zelená | – | Přední část motoru ventilátoru |
| F14 | 40 A zelená | – | Kontrolór karoserie #4/Exteriérové osvětlení #1 |
| F15 | 40 A zelená | – | Radiátor s nízkou teplotou (LTR) Čerpadlo chlazení motoru — v závislosti na výbavě |
| F17 | 30 Amp Růžová | – | Lavalampada světlometů — pokud je přítomna |
| F19 | 20 A modrá | – | Elektromagnet opěrky hlavy — pokud je přítomen |
| F20 | 30 Amp Růžová | – | Modul dveří pro cestující |
| F22 | 20 A modrá | – | Modul řízení motoru |
| F23 | 30 Amp Růžová | – | CBC #1/Interní osvětlení |
| F24 | 30 Amp Růžová | – | Modul dveří pro řidiče |
| F25 | 30 Amp Růžová | – | Přední stěrače |
| F26 | 30 Amp Růžová | – | Ventily ESP/ECU |
| F28 | 20 A modrá | – | Zadní světla přívěsu — pokud jsou přítomna |
| F29 | 20 A modrá | – | Parkovací světla přívěsu — pokud jsou přítomna |
| F30 | 30 Amp Růžová | – | Tažení přívěsu (zásuvka) / tažení přívěsu (elektrická brzda oddělená) / tažení přívěsu (BUX) — v závislosti na výbavě |
| F32 | 30 Amp Růžová | – | Modul řízení systému trakce |
| F34 | 30 Amp Růžová | – | Kontrola mechanismu diferenciálu s prokluzem — pokud je přítomna |
| F35 | 30 Amp Růžová | – | Otevíratelná střecha — pokud je přítomna |
| F36 | 30 Amp Růžová | – | Zadní světla/elektronické osvětlení (EBL) |
| F37 | 25 A Čirá | – | Motor zadního ventilátoru — pokud je přítomen |
| F38 | 30 Amp Růžová | – | Invertor 115 V AC — pokud je přítomen |
| F39 | 30 Amp Růžová | – | Elektrické dveře — pokud jsou přítomny |
| F40 | – | 10 A červená | Denní světla/regulace světlometů |
| F42 | – | 20 A žlutá | Klakson |
| F44 | – | 10 A červená | Diagnostický port |
| F45 | – | 5 A Hnědá | Bezpečnostní brána IT |
| F49 | – | 10 A červená | Integrovaný centrální komín/klimatizace |
| F50 | – | 20 A žlutá | Modul řízení pneumatického odpružení/diferenciálu s prokluzem – v závislosti na výbavě |
| F51 | – | 15 A modrá | PIASTA KIN/RF/zámek sloupku řízení — pokud je přítomen |
| F53 | – | 20 A žlutá | Tažení přívěsu — směrovky/brzda levá — pokud jsou přítomny |
| F56 | – | 15 A modrá | PCM |
| F57 | – | 20 A žlutá | Senzor NOX/Senzor PM/Ohřívač paliva |
| F58 | – | 15 A modrá | HID světlomety levé — pokud jsou přítomny |
| Dutina | Patronová pojistka | Mikro pojistka | Popis |
| F59 | – | 10 A červená | Relé čerpadel SCR |
| F60 | – | 15 A modrá | Modul řízení převodovky |
| F61 | – | 10 A červená | Modul řízení převodovky/senzor PM (pouze motor Diesel) |
| F62 | – | 10 A červená | Spojka klimatizace |
| F63 | – | 20 A žlutá | Cívky zapalování / Kondenzátory cívek zapalování / Aktuátor ventilu s krátkým zdvihem — v závislosti na výbavě (Plyn) Ohřívač močoviny (Diesel) |
| F64 | – | 25 A čisto | Vstřikovače paliva/systém trakce |
| F66 | – | 10 A červená | Otevíratelná střecha/senzor deště/zrcadlo vnitřní/USB port/DSCR/DTV — v závislosti na výbavě |
| F67 | – | 15 A modrá | CDM/UCI/USB port |
| F68 | – | 20 A žlutá | Motor zadního stěrače |
| F69 | – | 15 A modrá | Kanál Spotlight — pokud je přítomen |
| F70 | – | 20 A žlutá | Motor palivového čerpadla |
| F71 | – | 30 A zelená | Zesilovač/ANCM — pokud je přítomen |
| F72 | – | 10 A červená | ECM/PCM |
| F73 | – | 15 A modrá | HID světlomet pravý — pokud je přítomen |
| F75 | – | 10 A červená | Kontrola dvou baterií — pokud je přítomna |
| F76 | – | 10 A červená | Systém ABS/elektronická kontrola stability |
| F77 | – | 10 A červená | Modul řízení systému trakce/modul odpojení přední nápravy — v závislosti na výbavě |
| F78 | – | 10 A červená | Modul řízení motoru (ECM)/elektrický posilovač řízení/PCM |
| F80 | – | 10 A červená | Univerzální mechanismus otevírání garážových dveří/modul proti krádeži — v závislosti na výbavě/siréna — v závislosti na výbavě |
| F81 | – | 20 A žlutá | Světla směrovky/brzda vpravo pro tažení přívěsu — pokud jsou přítomné |
| F82 | – | 10 A červená | Modul řízení sloupku řízení/cruise control/DTV — v závislosti na výbavě |
| F83 | – | 10 A červená | Dveře palivové nádrže |
| F84 | – | 15 A modrá | Přístrojový panel |
| F85 | – | 10 A červená | Modul airbagu |
| F86 | – | 10 A červená | Modul airbagu |
| F87 | – | 10 A červená | Pneumatické odpružení — pokud je přítomné |
| F88 | – | 15 A modrá | Přístrojový panel/SGW/ITBM — pokud je přítomen |
| F90/F91 | – | 20 A žlutá | Napájecí zdroj (zadní sedadla) na výběr |
| F92 | – | 10 A červená | Zadní světlo konzoly — pokud je přítomné |
| F93 | – | 20 A žlutá | Zapalovač |
| F94 | – | 10 A červená | Modul převodovky/převodovky |
| F95 | – | 10 A červená | Zadní kamera/senzor mrtvého úhlu — pokud je přítomen |
| F96 | – | 10 A červená | Spínač vyhřívání zadního sedadla / nabíječ lampy flash — pokud je přítomen |
| F97 | – | 20 A žlutá | Vyhřívaná zadní sedadla a vyhřívaný volant — pokud je přítomen |
| F98 | – | 20 A žlutá | Větrané sedadla/vyhřívané přední sedadla — pokud jsou přítomné |
| F99 | – | 10 A červená | Modul klimatizačních systémů/asistence řidiče/HALF/asistence při parkování |
| F100 | – | 10 A červená | Aktívne tlmenie — ak je prítomné |
| F101 | – | 15 A modrá | HI-Travi ECCM/SMRT |
| F102 | – | 15 A modrá | Rezerva |
| F103 | – | 10 A červená | Ohřívač kabiny (pouze motor Diesel)/vykurovanie, ventilácia a klimatizácia zadné — v závislosti na výbavě |
| F104 | – | 20 A žlutá | Napájecí dveře (přístrojová deska/středová konzola/zadní kufr — v závislosti na výbavě) |
Schéma pojistek a relé – Dodge Durango
Týká se nových vozidel v letech:
2021.
Centrum distribuce napájení
Popis každé pojistky a komponentu může být vytištěn na vnitřním víku, jinak je číslo dutiny každé pojistky vytištěno na vnitřním víku.
| Přihrádka | Patronová pojistka | Mikropojistka | Popis |
| * Pokud je součástí standardní výbavy | |||
| Přihrádka | Patronová pojistka | Mikropojistka | Popis |
| * Pokud je součástí standardní výbavy | |||
| F01 | – | – | Rezervní |
| F02 | – | – | Rezervní |
| F03 | 60 A žlutá | – | Ventilátor chladiče* |
| F04 | 60 A žlutá | – | Čerpadlo ESC BEZ SRT |
| F05 | 40 A zelená | – | Kompresor pneumatického odpružení* |
| F06 | 40 A zelená | – | Čerpadlo ABS SRT |
| F07 | 30 Amp Růžová | – | Elektromagnet startéru |
| F08 | – | – | Rezervní |
| F09 | 30 Amp Růžová | – | Ohřívač paliva (pouze dieselový motor)/čerpadlo podtlaku brzd* |
| F10 | 40 A zelená | – | CBC #2/Externí osvětlení |
| F11 | 30 Amp Růžová | – | Elektrická brzda pro přívěs* |
| F12 | 40 A zelená | – | CBC #3/Blokování napájení |
| F13 | 40 A zelená | – | Přední část motoru ventilátoru |
| F14 | 40 A zelená | – | Řadič karoserie #4/externí světla |
| F15 | 40 A zelená | – | Chladič s nízkou teplotou (LTR) Čerpadlo chlazení motoru* |
| F 16 | – | – | Rezervní |
| F17 | 30 Amp Růžová | – | Lavalampy světlometů* |
| F18 | – | – | Rezervní |
| F19 | 20 A modrá | – | Elektromagnet opěrky hlavy* |
| F20 | 30 Amp Růžová | – | Modul dveří pro cestující |
| F21 | – | – | Rezervní |
| F22 | 20 A modrá | – | Modul řízení motoru/Modul řízení výkonu* |
| F23 | 30 Amp Růžová | – | CBC #1/Interní osvětlení |
| F24 | 30 Amp Růžová | – | Modul dveří řidiče |
| F25 | 30 Amp Růžová | – | Přední stěrače |
| F26 | 30 Amp Růžová | – | Ventily ESP/ECU |
| F27 | – | – | Rezervní |
| F28 | 20 A modrá | – | Světla couvání přívěsu* |
| F29 | 20 A modrá | – | Světla polohy pro přívěs* |
| F30 | 30 Amp Růžová | – | Přívěs (zásuvka) / přívěs (elektrická brzda oddělená) / přívěs (BUX)* |
| F31 | – | – | Rezervní |
| F32 | 30 Amp Růžová | – | Modul řízení systému trakce |
| F33 | – | – | Rezervní |
| F34 | 30 Amp Růžová | – | ELSD* |
| F35 | 30 Amp Růžová | – | Otevírací střecha* |
| F36 | 30 Amp Růžová | – | Elektronické osvětlení (EBL) |
| F37 | 25 A Čistá | – | Motor ventilátoru HVAC vzadu* |
| F38 | 30 Amp Růžová | – | Invertor výkonu |
| F39 | 30 Amp Růžová | – | Elektricky zvedatelné dveře |
| F40 | – | 10 A červená | Denní světla/úprava světlometů* |
| F41 | – | – | Rezervní |
| F42 | – | 20 A žlutá | Klaksón |
| F43 | – | – | Rezervní |
| F44 | – | 10 A červená | Diagnostický port |
| F45 | – | 5 A Hnědá | Kybernetická bezpečnost MOD |
| F46 | – | – | Rezervní |
| F47 | – | – | Rezervní |
| F48 | – | – | Rezervní |
| F49 | – | 10 A červená | Integrovaný střední komín/klimatizace |
| F50 | – | 20 A žlutá | Modul řízení pneumatického odpružení*/diferenciál se skluzem* |
| F51 | – | 15 A modrá | KIN/RF HUB/blokování sloupku řízení * |
| Prostor | Patronová pojistka | Mikropojistka | Popis |
| * Pokud je součástí standardní výbavy | |||
| F52 | – | – | Rezervní |
| F53 | – | 20 A žlutá | Přívěs – směrovky/zastavení levé* |
| F54 | – | – | Rezervní |
| F55 | – | – | Rezervní |
| F56 | – | 15 A modrá | PCM* |
| F57 | – | 20 A žlutá | Senzor NOX*/Senzor PM*/Zahřívač paliva* |
| F58 | – | 15 A modrá | HID světlomety levé* |
| F59 | – | 10 A červená | Relé čerpadla SCR* |
| F60 | – | 15 A modrá | Modul řízení převodovky |
| F61 | – | 10 A červená | Senzor PM |
| F62 | – | 10 A červená | Spojka klimatizace |
| F63 | – | 20 A žlutá | Zapalovací cívky / Kondenzátory zapalovacích cívek / Aktuátor ventilu s krátkým zdvihem — v závislosti od výbavy (Plyn) Zahřívač močoviny (Nafta)* |
| F64 | – | 25 A Čistá | Injektory paliva/PCM/ECM |
| F65 | – | – | Rezervní |
| F66 | – | 10 A červená | Otevíratelná střecha*/LRSM*/RVM/DSRC/USB port/DTV*/WCP* |
| F67 | – | 15 A modrá | CDM port/UCI/USB port |
| F68 | – | 20 A žlutá | Motor stěrače zadního skla |
| F69 | – | 15 A modrá | Distingovaný kanál* |
| F70 | – | 20 A žlutá | Motor čerpadla paliva |
| F71 | – | 30 A zelená | Zesilovač/ANCM* |
| F72 | – | 10 A červená | ECM*/PCM* |
| F73 | – | 15 A modrá | HID světlomet pravý* |
| F74 | – | – | Rezervní |
| F75 | – | 10 A červená | Ovládání dvou baterií* |
| F76 | – | 10 A červená | ESP |
| F77 | – | 10 A červená | Modul řízení systému trakce/ELSD* |
| F78 | – | 10 A červená | Modul řízení motoru (ECM)/elektrická asistence řízení (EPS)/PCM |
| F79 | – | – | Rezervní |
| F80 | – | 10 A červená | Univerzální modul pro otevírání garážových vrat / modul proti krádeži — /Siren |
| F81 | – | 20 A žlutá | Směrovky/zastavení přívěsu vpravo* |
| F82 | – | 10 A červená | Modul řízení sloupku řízení/tempomat/DTV* |
| F83 | – | 10 A červená | Dveře paliva |
| F84 | – | 15 A modrá | Přístrojová deska |
| F85 | – | 10 A červená | Modul airbagu |
| F86 | – | 10 A červená | Modul airbagu |
| F87 | – | 10 A červená | Pneumatické odpružení MOD* |
| F88 | – | 15 A modrá | Přístrojový panel/SGW/ITBM* |
| F89 | – | – | Rezervní |
| F90 | – | – | Rezervní |
| F91 | – | 20 A žlutá | Prostor pro nakládku napájení |
| F92 | – | 10 A červená | Zadní světlo konzoly*/napájení RR |
| F93 | – | 20 A žlutá | Zapalovač |
| F94 | – | 10 A červená | Modul převodovky/převod |
| F95 | – | 10 A červená | Zadní kamera / senzor mrtvého úhlu * |
| F96 | – | 10 A červená | Spínač vyhřívání zadních sedadel * |
| F97 | – | 20 A žlutá | Vyhřívaná zadní sedadla/vyhřívaný volant* |
| F98 | – | 20 A žlutá | Větrané sedadla/vyhřívaná přední sedadla* |
| F99 | – | 10 A červená | Modul klimatizačních systémů/asistenta řidiče/HALF/Parktronx |
| F100 | – | 10 A červená | Aktivní tlumení* |
| F101 | – | 15 A modrá | HI-Travi ECCM/SMRT* |
| F102 | – | 15 A modrá | Rezervní |
| F103 | – | 10 A červená | PTC/vyhřívání, větrání a klimatizace zadních sedadel * |
| F104 | – | 20 A žlutá | Napájecí porty (přístrojová deska/centrální konzola/zadní zavazadlový prostor) |
Schéma pojistek a relé – Dodge Durango
Týká se nových vozidel v letech:
2022.
Centrum distribuce napájení
Popis každé pojistky a komponentu může být vytištěn na vnitřním víku, jinak je číslo dutiny každé pojistky vytištěno na vnitřním víku.
| Přihrádka | Patronová pojistka | Mikropojistka | Popis |
| * Pokud je přítomno | |||
| Přihrádka | Patronová pojistka | Mikropojistka | Popis |
| * Pokud je přítomno | |||
| F01 | – | – | Rezerva |
| F02 | – | – | Rezerva |
| F03 | 60 A žlutá | – | Ventilátor chladiče * |
| F04 | 60 A žlutá | – | Čerpadlo ESP |
| F05 | – | – | Rezerva |
| F06 | 40 A zelená | – | Čerpadlo ABS * |
| F07 | 30 Amp Růžová | – | Elektromagnet motoru startování |
| F08 | – | – | Rezerva |
| F09 | 30 Amp Růžová | – | ČERPADLO VAKUUM * |
| F10 | 40 A zelená | – | CBC #2 / Světlo EXT |
| F11 | 30 Amp Růžová | – | Trlr Brzdy přívěsu * |
| F12 | 40 A zelená | – | CBC #3 / Blok napájení |
| F13 | 40 A zelená | – | Motor ventilátoru HVAC |
| F14 | 40 A zelená | – | CBC #4 / Vnější světlo |
| F15 | 40 A zelená | – | Chlazení motoru LTR * |
| F 16 | – | – | Rezerva |
| F17 | – | – | Rezerva |
| F18 | – | – | Rezerva |
| F19 | 20 A modrá | – | Elektromagnetické opěrky hlavy * |
| F20 | 30 Amp Růžová | – | Úprava přechodu dveří |
| F21 | – | – | Rezerva |
| F22 | 20 A modrá | – | SKE * |
| F23 | 30 Amp Růžová | – | CBC #1 / Vnitřní světlo |
| F24 | 30 Amp Růžová | – | Úprava dveří řidiče |
| F25 | 30 Amp Růžová | – | Přední stěrače |
| F26 | 30 Amp Růžová | – | Ventily ESP/ECU |
| F27 | – | – | Rezerva |
| F28 | 20 A modrá | – | Světla couvání přívěsu * |
| F29 | 20 A modrá | – | Světla polohy pro tažení přívěsu* |
| F30 | 30 Amp Růžová | – | Tažení přívěsu (zásuvka) / tažení přívěsu (elektricky oddělená brzda) / tažení přívěsu (BUX)* |
| F31 | – | – | Rezerva |
| F32 | 30 Amp Růžová | – | DTCM |
| F33 | – | – | Rezerva |
| F34 | 30 Amp Růžová | – | ELSD * |
| F35 | 30 Amp Růžová | – | Otevíratelná střecha * |
| F36 | 30 Amp Růžová | – | EBL |
| F37 | 25 A Čistá | – | Motor ventilátoru zadního HVAC* |
| F38 | 30 Amp Růžová | – | Invertor výkonu |
| F39 | 30 Amp Růžová | – | PLG |
| F40 | – | 10 A červená | Denní světla/regulace světlometů * |
| F41 | – | – | Rezerva |
| F42 | – | 20 A žlutá | Klakson |
| F43 | – | – | Rezerva |
| F44 | – | 10 A červená | Diagnostický port |
| F45 | – | 5 A Hnědá | Kybernetická bezpečnost MOD |
| F46 | – | – | Rezerva |
| F47 | – | – | Rezerva |
| F48 | – | – | Rezerva |
| F49 | – | 10 A červená | ICS / HVAC |
| F50 | – | 20 A žlutá | ELSD * |
| F51 | – | 15 A modrá | KIN/RF HUB/blokování sloupku volantu |
| Přihrádka | Patronová pojistka | Mikropojistka | Popis |
| * Pokud je přítomno | |||
| F52 | – | – | Rezerva |
| F53 | – | 20 A žlutá | Tažení přívěsu – směrovka/stop světla vlevo* |
| F54 | – | – | Rezerva |
| F55 | – | – | Rezerva |
| F56 | – | – | Rezerva |
| F57 | – | – | Rezerva |
| F58 | – | 15 A modrá | HID světlomety vlevo* |
| F59 | – | – | Rezerva |
| F60 | – | 15 A modrá | TCM |
| F61 | – | – | Rezerva |
| F62 | – | 10 A červená | Kompresor klimatizace |
| F63 | – | 20 A žlutá | Zapalovací cívky */ Kondenzátory zapalovací cívky* |
| F64 | – | 25 A čistá | Palivové vstřikovače / ECM |
| F65 | – | – | Rezerva |
| F66 | – | 10 A červená | Otevíratelná střecha */ LRSM */ RVM / DSRC / USB port / DTV * / WCP * |
| F67 | – | 15 A modrá | Port CDM/UCI/USB port |
| F68 | – | 20 A žlutá | Motor zadního stěrače |
| F69 | – | 15 A modrá | Kanál bodového světla * |
| F70 | – | 20 A žlutá | Motor palivové pumpy |
| F71 | – | 30 A zelená | Zesilovač */ ANCM * |
| F72 | – | 10 A červená | SKE * |
| F73 | – | 15 A modrá | HID světlomet vpravo* |
| F74 | – | – | Rezerva |
| F75 | – | 10 A červená | Kontrola dvou baterií* |
| F76 | – | 10 A červená | ESP |
| F77 | – | 10 A červená | DTCM / ELSD * |
| F78 | – | 10 A červená | ECM / EPS |
| F79 | – | – | Rezerva |
| F80 | – | 10 A červená | UGDO |
| F81 | – | 20 A žlutá | Směrovka/stop světla pro tažení přívěsu vpravo* |
| F82 | – | 10 A červená | SCCM / tempomat / DTV * |
| F83 | – | 10 A červená | Dveře paliva |
| F84 | – | 15 A modrá | Skupina |
| F85 | – | 10 A červená | ORC (airbag) |
| F86 | – | 10 A červená | ORC (airbag) |
| F87 | – | – | Rezerva |
| F88 | – | 15 A modrá | Cluster / CSG * / ITBM * |
| F89 | – | – | Rezerva |
| F90 | – | – | Rezerva |
| F91 | – | 20 A žlutá | Nákladový prostor – napájecí zdroj |
| F92 | – | 10 A červená | Zadní světlo konzoly*/napájení RR |
| F93 | – | 20 A žlutá | Zapalovač |
| F94 | – | 10 A červená | Modul převodovky/převodovka |
| F95 | – | 10 A červená | Zadní kampa / senzor mrtvého úhlu * |
| F96 | – | 10 A červená | Spínač vyhřívání zadních sedadel* |
| F97 | – | 20 A žlutá | Vyhřívaná zadní sedadla/vyhřívaný volant* |
| F98 | – | 20 A žlutá | Větrané sedadla/vyhřívaná přední sedadla* |
| F99 | – | 10 A červená | Modul klimatizace/asistenta řidiče/HALF/Parktronx |
| F100 | – | 10 A červená | Aktivní tlumení * |
| F101 | – | 15 A modrá | Senzor teploty/senzor vlhkosti v autě |
| F102 | – | 15 A modrá | Rezerva |
| F103 | – | 10 A červená | HVAC přední * |
| F104 | – | 20 A žlutá | Napájecí dveře (přístrojová deska/centrální konzola/zadní zavazadlový prostor) |
O Dodge Durango (2011-2022)
Dodge Durango je populární SUV, které se vyrábělo v letech 2011 až 2022. Tento model je známý svou robustností a prostorným interiérem, který nabízí pohodlné sezení pro až sedm pasažérů. Durango je vybaveno různými motorizacemi, včetně efektivních šestiválcových motorů a výkonných osmiválcových motorů HEMI, které poskytují vynikající výkon a tah. Vozidlo je také vybaveno moderními technologiemi a bezpečnostními prvky, které z něj dělají ideální volbu pro rodiny a dobrodruhy, kteří hledají spolehlivé a všestranné vozidlo.
Schéma pojistkové skříňky Dodge Durango
Tato stránka zobrazuje schéma pojistkové skříňky pro Dodge Durango, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříňka typicky nachází pod kapotou a v interiéru vozidla. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro správné fungování elektrických systémů vozidla, a proto je důležité mít přehled o jejím uspořádání a funkcích.
