Dodge Charger (LD) 7G

2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019

Pojistková skříňka v motorovém prostoru

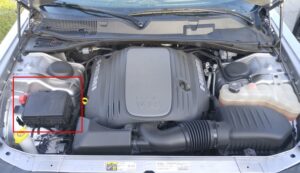

Centrum distribuce napájení se nachází v motorovém prostoru. Tento modul obsahuje pojistky a relé.

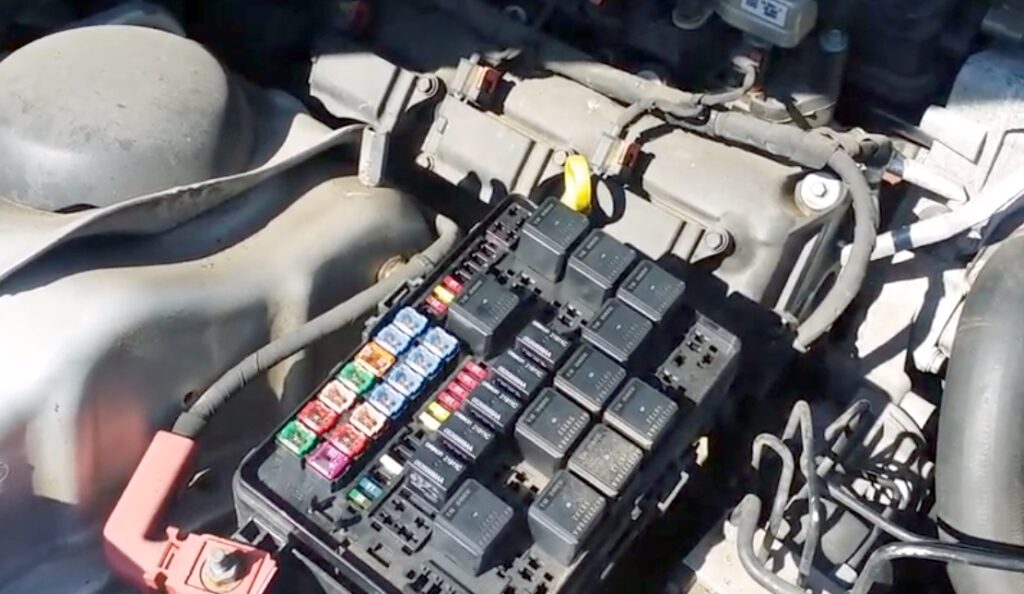

Foto

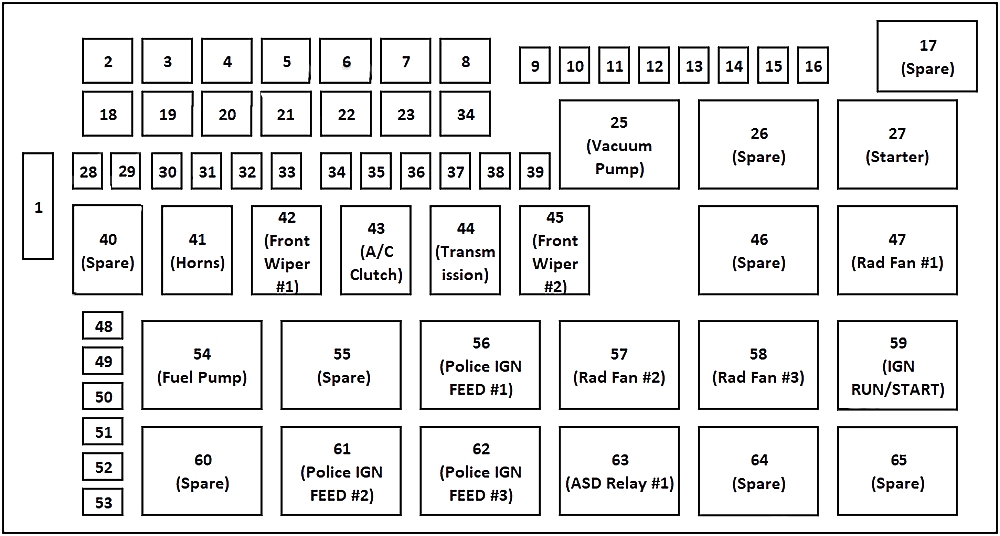

Diagram

Funkce

1	Pojistka – Rezerva
2	Ventilátor chladiče 40A č. 1 – (bez přeplňování 6,2 l)
3	50A Elektrický posilovač řízení č. 1 – v závislosti na vybavení/ventilátoru chladiče (přeplňování 6,2 l) – v závislosti na vybavení
4	Motorek startování 30A
5	40A Brzda proti zablokování
6	Brzda proti zablokování 30A
7	20A Startování klíče zapalování / ACC #1
8	20A Startování klíče zapalování / ACC # 2
9	Modul pohonu všech kol 20A – pokud je přítomen ve vybavení
10	10A Vniknutí MOD (300) – Pokud je přítomno ve vybavení / Světlo pod kapotou – Policie
11	Klakson 20A
12	Kompresor klimatizace 10A
13	Pojistka – Rezerva
14	Pojistka – Rezerva
15	20A Levý HID – pokud je přítomen ve vybavení
16	20A Pravý HID – pokud je přítomen ve vybavení
18	Ventilátor chladiče 50A — (bez přeplňování 6,2 l)
19	Elektrický posilovač řízení 50A č. 2 — v závislosti na vybavení / ventilátor chladiče č. 2 (přeplňování 6,2 l)
20	Motor stěračů 30A
21	Ostřikovač světlometů 30A – pokud je přítomen ve vybavení Karma policie č. 2

22	Čerpadlo chlazení motoru 40A (přeplňování 6,2 l) / Napájení policie č. 3
23	20A Napájení netopýrů policie č. 1
24	20A Startování klíče zapalování policie / napájení ACC č. 3
28	Pojistka – Rezerva
29	15A Modul řízení převodovky (Challenger/Policejní nabíječ) / Elektronický modul převodů (Challenger)
30	Pojistka – Rezerva
31	Modul motoru 25A
32	Pojistka – Rezerva
33	Pojistka – Rezerva
34	Jednotka převodovky 25A č. 1
35	Jednotka převodovky 20A č. 2
36	Modul proti zablokování 10A
37	Kontrolér motoru 10A / Relé ventilátorů Rad (nabíječ/300) / Modul elektrického posilovače řízení (nabíječ/300) / TCM na 5 rychlostí
38	Modul airbagu 10A
39	10A EPS (protest) / EHPS (policie) / relé kompresoru AC / relé vakuového čerpadla / relé ventilátorů rad (protest)
48	Modul 10A AWD/odpojovač přední osy – v závislosti na vybavení
49	Pojistka – Rezerva
50	Pojistka – Rezerva
51	Vakuové čerpadlo 20A
52	Adaptivní nastavení 5A – pokud je přítomno ve vybavení
53	Pojistka – Rezerva

Pojistková skříňka v zavazadlovém prostoru

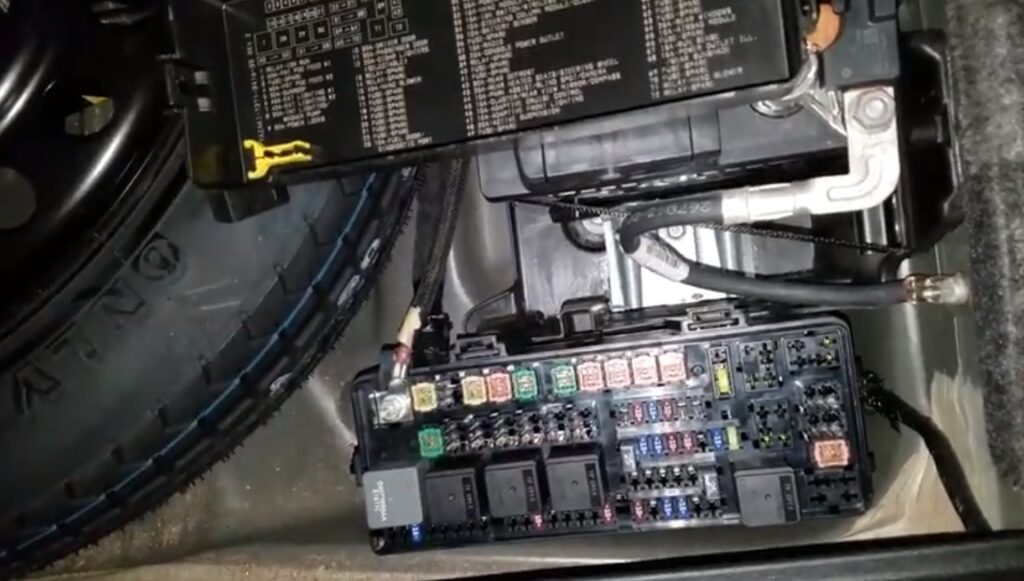

V zavazadlovém prostoru, pod panelem přístupu k rezervnímu kolu, se nachází také centrum distribuce napájení. Toto centrum obsahuje pojistky a relé.

Foto

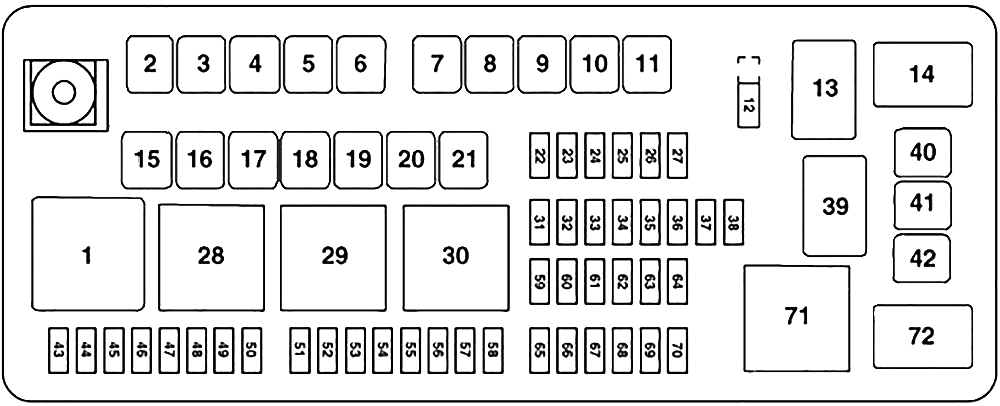

Diagram

Určení

2	60A Napájení přední PDC #1
3	Pojistka – Rezerva
4	60A Napájení přední PDC č. 2
5	30A Světlo ze střechy/kupole – Policie
6	Osvětlení vnější 40A #1
7	Osvětlení vnější 40A #2
8	Osvětlení vnitřní 30A
9	Blok napájení 40A
10	Modul řízení dveří řidiče 30A
11	Modul řízení dveří spolujezdce 30A
12	20A Dvojitá centrální USB zadní/zapalovač cigaret IP — pokud je přítomen ve výbavě
15	Ventilátor 40A HVAC
16	20A Světlo reflektor levé – Policie
17	20A Světlo reflektor pravé – Policie
18	Rozhraní sítě 30A Mod – Policie
19	Pojistka – Rezerva
20	Pojistka – Rezerva
21	Čerpadlo paliva 30A (ne 6,2L SRT Demon)
22	Úprava Cybergate 5A
23	10A Dveře paliva/diagnostické dveře
24	Integrovaný centrální modul 10A
25	10A Monitor tlaku pneumatik
26	15A Modul přenosu Labu (nabíječka/300) / elektronický modul převodovky (nabíječka/300)
27	Zesilovač 25A – pokud je přítomen ve výbavě
31	Elektrická sedadla 25A — pokud jsou přítomna ve výbavě
32	Modul/cluster HVAC 15A
33	15A Spínač zapalování/modul hub RF/zámek sloupku řízení (300) – pokud je přítomen ve výbavě
34	Modul/hodiny sloupku řízení 10A (300)
35	Senzor baterie 5A
36	Elektronická výfuková klapka 15A – pokud je přítomna ve výbavě
37	Rádio 20A

38	Pojistka 20A uvnitř odkládací schránky/konzole Media Hub
40	Čerpadlo paliva 30 A (6,2 l SRT Demon – v závislosti na výbavě)
41	Čerpadlo paliva 30 A (6,2 l SRT Demon – v závislosti na výbavě)
42	30A Odmrazování zadní
43	20A Sedadlo komfort a modul řízení (vyhřívaný volant/vyhřívaná zadní sedadla)
44	Asistent parkování 10A / mrtvý úhel / kamera pro couvání
45	Cluster 15A/zrcadlo/spolehlivost (nabíječka/300)/senzor vlhkosti/čelní kamera (výstup z pruhu)/cybergate
46	Pojistka – Rezerva
47	10A Adaptivní přední osvětlení / denní světla – pokud jsou součástí výbavy
48	Aktivní odpružení 20A – (6,4 l / 6,2 l)
49	Pojistka – Rezerva
50	Pojistka – Rezerva
51	20A Vyhřívaná/větraná přední sedadla – v závislosti na výbavě
52	10A Vyhřívané držáky nápojů/Spínače vyhřívaných zadních sedadel – v závislosti na výbavě
53	Modul 10A HVAC/senzor teploty ve vozidle
54	Pojistka – Rezerva
55	Pojistka – Rezerva
56	Pojistka – Rezerva
57	Pojistka – Rezerva
58	Modul airbagu 10A
59	Regulovatelné pedály 20A – Policie
60	Pojistka – Rezerva
61	Pojistka – Rezerva
62	Pojistka – Rezerva
63	Pojistka – Rezerva
64	Zadní okna 25A (nabíječka/300)
65	Modul airbagu 10A
66	Pojistka – Rezerva
67	10A Senzor deště a světla / otevírací střecha / vnitřní zrcadlo / relé policie Acc
68	10A Dvojitá USB napájecí zásuvka – R/A Sense (nabíječka/300) Kryt sluneční clony vzadu (nabíječka/300) RR USB časovač
69	Pojistka – Rezerva
70	Pojistka – Rezerva

Pojistky zapalovače cigaret (zásuvky napájení) v Dodge Charger  jsou pojistky č. 12, 38 a 61
