Dodge RAM 1500, 2500, 3500 (1994-2018) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříně Dodge RAM 1500, 2500, 3500 (1994–2018), získáš informace o poloze panelů pojistek uvnitř vozidla a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Dodge RAM 1500, 2500, 3500
Týká se nových vozidel v letech:
1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Pojistková skříňka palubní desky
Pojistky se nacházejí na levé straně palubní desky.

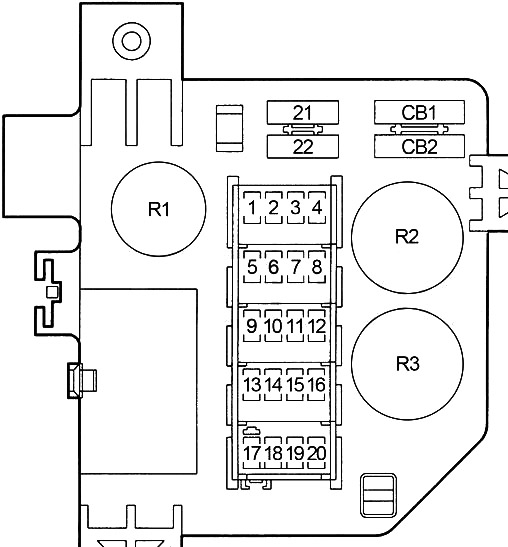

Schéma 1994-1997
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 20 | 1996-1997: Zásuvka napájení |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 20 | Zapalovač cigaret, zásuvka (1994-1995) |
| 6 | 15 | 1994-1995: Směrovky |
| 20 | 1996-1997: Směrovky | |
| 7 | 10 | 1994-1995: Rádia |
| 15 | 1996-1997: Rádia | |
| 8 | 20 | Modul řízení přerušovaných stěračů, dálkové ovládání bez klíče (1996-1997), přerušovaný spínač stěračů, motor stěrače čelního skla, spojka klimatizace (Diesel (1994-1995)) |
| 9 | 10 | Relé čerpadla paliva, relé spojky kompresoru klimatizace, relé automatického vypnutí, elektromagnet přetížení převodovky, elektromagnet EGR, modul řízení pohonného systému (PCM), modul zapalování, relé elektromagnetu pro deaktivaci paliva pod vysokým tlakem (pouze modely CNG), elektromagnet EGR (pouze modely CNG), elektromagnet pro deaktivaci paliva, relé systému vytápění nasávaného vzduchu, diagnostický konektor, relé automatického vypnutí, elektromagnetický ventil EVAP/čištění pracovního cyklu |
| 10 | 2 | 1994-1995: Kontrola rychlosti vozidla |
| 11 | 10 | Spínač Overdrive, modul bzučáku, horní konzola |
| 12 | 15 | Diagnostický modul airbagů, přístrojová deska, centrum zpráv, kontrolky čekání na startování dieselového motoru a vody v palivu. |
| 13 | 5 | Osvětlení, spínač mlhových světel, spínač přetížení, přístrojová deska, kontrola vytápění klimatizace, stropní konzola, rádio |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 14 | 20 | 1994-1995: Modul RWAL a ABS |
| 20 | 1996-1997: Kontrola proti zablokování brzd, relé motoru ABS pumpy, relé varovné kontrolky ABS, senzor podtlaku | |
| 15 | 15 | Automatické zrcadlo den/noc, světla couvání (spínač polohy parkování/neutrál (A/T), spínač světel couvání (M/T), denní světla |
| 16 | 15 | Diagnostický modul airbagu |
| 17 | 15 | Odběr po vypnutí zapalování, paměť hodinek, lampa pod kapotou, spínač elektrického zrcadla, relé časového zpoždění, modul pípnutého signálu, konektor datového připojení, relé rádiového filtru, spínač světel v odkládací schránce, rádio |
| 18 | 15 | 1994-1995: Světla parkování |
| 15 | 1996-1997: Spínač světlometů, rádio, horní konzola, relé mlhových světel | |
| 19 | 20 | Elektrické zámky dveří |
| 20 | 15 | Světla brzdového světla, modul řízení systému proti zablokování (1996-1997) |
| 21 | – | – |
| 22 | 30 | Motor ventilátoru |
| CB1 | 30 | Automatický spínač: Elektrická okna |
| CB2 | 30 | Obvodový spínač: Napájecí zásuvky |
| R1 | Zpoždění | |
| R2 | Varovná kontrolka nebezpečí | |
| R3 | Zapněte varovný signál | |

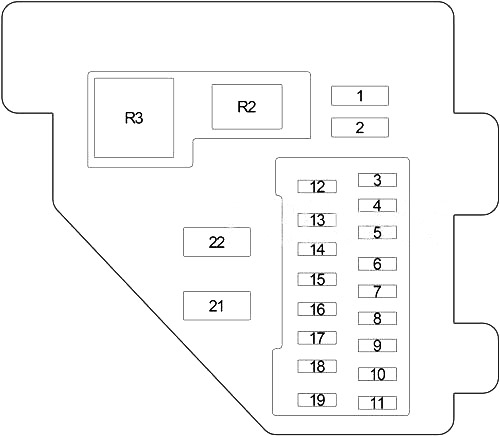

Schéma 1998-2001
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 15 | Relé vyhřívaného sedadla, centrální časová jednotka |
| 2 | 10 | Relé motoru ventilátoru, výběr teploty vytápění klimatizace, aktor smíšených dveří, spínač vyhřívaného sedadla řidiče, spínač vyhřívaného sedadla spolujezdce, spínač vyhřívaného zrcadla |
| 3 | 10 | Modul řízení proti zablokování (ABS) |
| 4 | 10 | Relé rádiového filtru |
| 5 | 5 | Rádio, palubní deska, ovládání vytápění klimatizace, lampa odkládací schránky, lampa přijímače popela, spínač vyhřívaného sedadla řidiče, spínač vyhřívaného sedadla spolujezdce |
| 6 | 25 | Přerušovaný spínač stěrače, centrální časová jednotka, čerpadlo ostřikovače čelního skla, motor stěrače, relé motoru stěrače |
| 7 | 10 | Spínač polohy parkování/neutrál (PNP) (A/T), spínač couvacích světel (M/T), modul denních světel |
| 8 | 10 | Rádio |
| 9 | 10 | Modul řízení pohonného systému, relé čerpadla paliva (benzín), modul řízení motoru (Diesel) |
| 10 | 10 | Kombinovaný indikátor |
| 11 | 10 | Automatické zrcadlo den/noc, horní konzola, centrální časová jednotka, elektromagnet EVAP/čištění, relé vytápění paliva (Diesel), spojka kompresoru klimatizace |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 12 | 10 | Spínač napájení zrcadla, stropní světlo, světlo v zavazadlovém prostoru, konektor datového připojení, rádio, světlo a spínač odkládací schránky, horní konzola, světlo pod kapotou, kryt levý/světlo, kryt pravý/světlo |
| 13 | 10 | Spínač okna/zámek dveří řidiče, spínač okna/zámek dveří spolujezdce, centrální časový modul |
| 14 | 10 | Skupina |
| 15 | 20 | Zapalovač cigaret |
| 16 | – | – |
| 17 | 10 | Skupina |
| 18 | 10 | Modul řízení airbagu |
| 19 | 10 | Modul řízení airbagu, spínač/aktivátor airbagu spolujezdce |
| 20 | 20 | Spínač obvodu: spínač okna/zámek dveří řidiče, spínač okna/zámek dveří spolujezdce |
| 21 | 20 | Spínač obvodu: spínač napájení sedadla řidiče, spínač napájení sedadla spolujezdce |
| R1 | Kombinovaný indikátor | |
| R2 | Vyhřívané sedadlo | |
Pojistková skříňka v motorovém prostoru

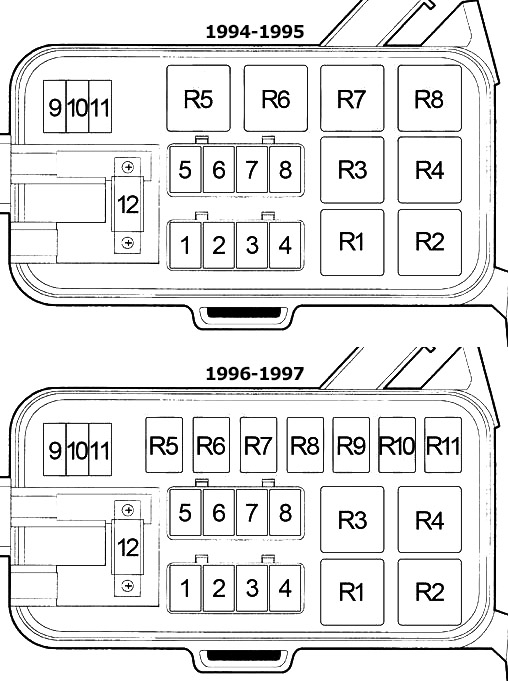

Schéma 1994-1997
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 50 | Centrum distribuce napájení, blok pojistek |
| 2 | 40 | Blok pojistek, spínač zapalování, relé motoru startování zapalování |
| 3 | 40 | Spínač zapalování, blok pojistek |
| 4 | 30 | Relé automatického vypnutí, senzory kyslíku, modul řízení systému pohonu (PCM), vstřikovače paliva, zapalovací cívky, modul řízení EGR |
| 5 | 20 | 1994-1995: Čerpadlo paliva |
| 40 | 1996-1997: Relé motoru čerpadla ABS, jednotka hydraulického řízení, modul řízení proti zablokování brzd a ventil proti zablokování zadního kola | |
| 6 | 30 | 1994-1995: Světla přívěsu |
| 40 | 1996-1997: Modul denních světel, blok pojistek, spínač světlometů, spínač ztmavení světlometů | |
| 7 | 40 | 1994-1995: Stop/světlomet přední |
| 1996-1997: Elektronická bezpečnost brzd, relé tažení přívěsu, konektor přívěsu | ||
| 8 | 40 | 1994-1995: Čerpadlo ABS |
| 20 | 1996-1997: Relé čerpadla paliva, relé řízení převodovky, modul řízení systému pohonu, modul čerpadla paliva, skupina solenoidu převodovky | |
| 9 | 15 | 1996-1997: Relé světlometů mlhových světel, spínač světlometů mlhových světel |
| 10 | 20 | Spojka kompresoru klimatizace, relé klaksonu |
| 11 | 15 | 1994-1995: Světlo výstrahy |
| 20 | 1996-1997: Světlo výstrahy |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 12 | 120 | Generátor |
| R1 | Systém proti zablokování / dvojitá nádrž 3 | |
| R2 | Startování | |
| R3 | 1994-1995: Světlo upozornění ABS | |
| 1996-1997: Automatické vypnutí | ||
| R4 | Čerpadlo paliva | |
| R5 | 1994-1995: Světla přívěsu | |
| 1996-1997: Mlhovka (č. 1) / Dvojitá nádrž 1 | ||
| R6 | 1994-1995: Klakson | |
| 1996-1997: Mlhovka (č. 2) / Dvojitá nádrž 2 | ||
| R7 | 1994-1995: Spojka klimatizace | |
| 1996-1997: Světlo upozornění ABS | ||
| R8 | 1994-1995: Automatické vypnutí | |
| 1996-1997: Přívěs | ||
| R9 | 1996-1997: Klakson | |
| R10 | 1996-1997: Spojka klimatizace | |
| R11 | 1996-1997: Kontrola převodovky | |

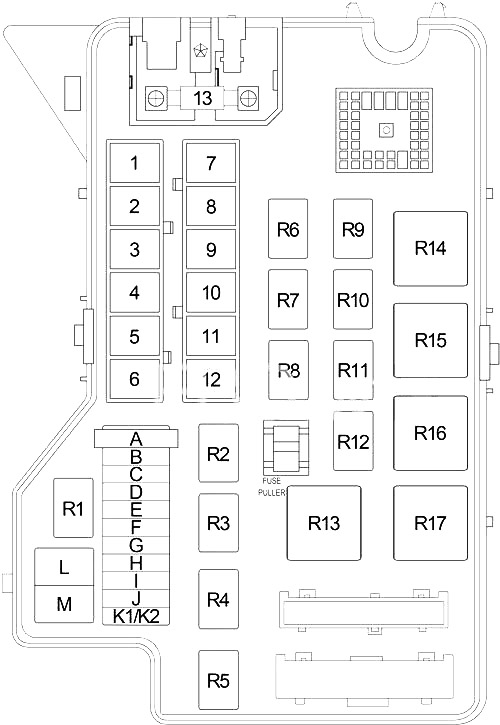

Schéma 1998-2001
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 50 | Blok připojení ((kabina) Pojistky: “1”, “4”, “12”, “13”, “14”, “21”) |
| 2 | 30 | Zapalování |
| 3 | 20 | Benzín: Modul řízení systému pohonu, relé palivového čerpadla |
| 20 | Nafta: modul řízení motoru, modul řízení systému pohonu, relé palivového čerpadla, | |
| 4 | 20 | Blok připojení (kombinovaný signál (kabina)) |
| 5 | 20 | Spínač světel brzdy, ochrana elektrické brzdy, centrální vysoké brzdové světlo, spínač směrových světel/havarijních světel |
| 6 | 30 | Relé automatického vypnutí, vstřikovač, zapalovací cívka, kondenzátor, senzor kyslíku, senzor kyslíku za relé, modul řízení systému pohonu |
| 7 | 40 | Relé vytápění paliva |
| 8 | 40 | Konektor tahu přívěsu, elektrická brzda, relé tahu přívěsu |
| 9 | 30 | Relé motoru pro startování |
| 10 | 50 | Zapalování |
| 11 | 40 | Modul řízení proti zablokování (ABS) |
| 12 | 40 | Relé motoru ventilátoru |
| 13 | 140 | Generátor |
| A | – | – |
| B | 15 | Pravé vnější světlo |
| C | 15 | Levé vnější světlo |
| D | – | – |
| E | 15 | Levé světlo, pravé světlo, quadruple relé dálkových světel |
| F | 20 | Spínač světel |
| G | 15 | Relé bezpečnosti, modul denních světel, relé mlhových světel, spínač výběru předních světel, levé palubní světlo, pravé palubní světlo |
| H | 20 | Relé klaksonu, centrální časový modul, pružina pro nabíjení |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| I | 20 | Relé řízení převodovky |
| J | 10 | Spojka kompresoru klimatizace |
| K1 | 15 | |
| K2 | 15 | |
| L | 20 | Zásuvka napájení |
| M | – | – |
| R1 | Palivové čerpadlo | |
| R2 | – | |
| R3 | Klakson | |
| R4 | Čtyřnásobné dálkové světla | |
| R5 | Mlhovka | |
| R6 | Senzor kyslíku — zadní | |
| R7 | Motor stěrače | |
| R8 | Bezpečnost | |
| R9 | ASD | |
| R10 | Spojka kompresoru klimatizace | |
| R11 | – | |
| R12 | Řízení převodovky | |
| R13 | – | |
| R14 | Ohřívač paliva | |
| R15 | Startování | |
| R16 | Motor ventilátoru | |
| R17 | Přívěs | |
Schéma pojistek a relé – Dodge RAM 100, 150, 250, 350
Týká se nových vozidel v letech:
2002, 2003, 2004, 2005.

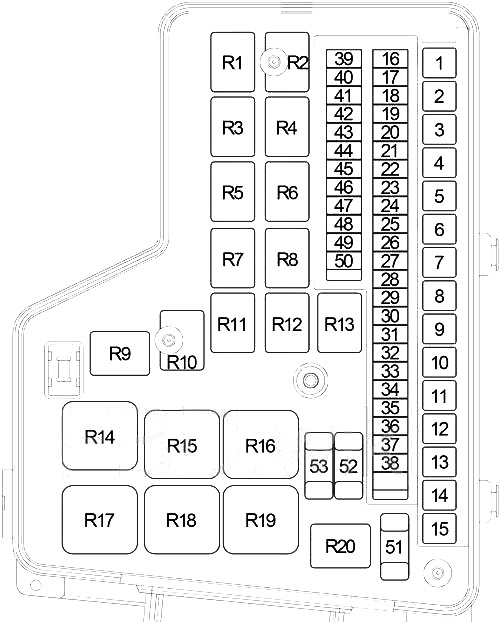

Schéma pojistkové skříňky v motorovém prostoru
Vaše vozidlo je vybaveno pojistkou a relé umístěnými v motorovém prostoru blízko baterie. Na spodní straně krytu se nachází etiketa, která identifikuje každý prvek.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 40 | 2002-2004: Konektor pro tažení přívěsu (2002-2003), zařízení s elektrickou brzdou |
| 30 | 2005: Dodávka elektrické brzdy | |
| 2 | 30 | Benzín: Relé automatického vypnutí |
| 3 | 30 | Spínač zapalování (Start A38 (modul integrovaného napájení)) |
| 4 | 40 | Spínač zapalování (Start C1 (motor ventilátoru)) |
| 5 | 40 | 2002-2004: Relé kontroly převodovky |
| 20 | 2005: Relé kontroly převodovky, elektromagnet zámku zpátečky (SRT (manuální převodovka)) | |
| 6 | 40 | Kontrolér ABS (ABS (AWAL/RWAL)) |
| 7 | 50 | Spínač napájení sedadla – řidič, spínač napájení sedadla – cestující, bederní spínač cestujícího (2002-2004 – standardní kabina) |
| 8 | 30 | Relé vysokého/nízkého stavu stěračů, relé zapnutí/vypnutí stěračů |
| 9 | 40 | Spínač zapalování (Start ACC F1 (automatický spínač (25A): Napájecí okno)) |
| 10 | 40 | Spínač zapalování (Start ACC A31) |
| 11 | 30 | Modul předního ovládání |
| 12 | – | 2002: – |
| 30 | 2003-2005 (benzín): Relé ventilátoru kondenzátoru | |
| 40 | 2003-2005 (nafta): Relé ohřívače paliva | |
| 13 | 30 | Modul předního ovládání |
| 14 | 30 | Relé motoru startéru |
| 15 | 50 | Relé světla polohy |
| 16 | 10 | Relé spojky kompresoru klimatizace |
| 17 | 15 | 2002-2004: Světlo a spínač odkládací schránky (2002-2003), modul dveří řidiče (2002-2003 (kromě základu)), kompas / mini palubní počítač (kromě základu), stropní světlo (2002-2003), horní mapa/čtecí lampa (2002-2003 (kromě základu)), horní střední brzdové světlo (2002-2003), světlo nakládky (2002-2003), relé palivové pumpy (2003-2004), modul imobilizéru klíče Sentry (2004) |
| 20 | 2005 (benzín): Relé palivové pumpy | |
| 18 | 15 | Přístrojová deska, světlo pod kapotou, konektor datového rozhraní, rádio |
| 19 | 10 | 2002-2003: Modul imobilizéru klíče Sentry, modul kontroly systému trakce |
| 20 | 2004-2005: Konektor tažení přívěsu | |
| 20 | 25 | Spínač zapalování (Běh-Start A21, Start A41, Vypnout-Běhat-Start A51 (přístrojová deska, modul kontroly systému trakce, modul integrovaného napájení, tlačítko startování) |
| 21 | 20 | Zesilovač zvuku |
| 22 | 20 | Skupina |
| 23 | – | 2002-2003: – |
| 15 | 2004-2005: Modul kontroly systému trakce, elektronický modul ventilace, modul imobilizéru klíče Sentry | |
| 24 | 15 | Spínač brzdového světla |
| 25 | 20 | Při napájecím bodě – konzola |
| 26 | 25 | 2002-2003: Spínač výběru pojistkové skříňky |
| 25 | 2004-2005: Relé deflektoru zadního okna | |
| 27 | 15 | Vyhřívané relé zrcadla |
| 28 | 10 | Přístrojová deska, kompas / mini palubní počítač (kromě základu), automatické zrcadlo den/noc (kromě základu), spínač zámku dveří – cestující (kromě základu) |
| 29 | 20 | Zapalovač, zadní napájecí zásuvka (SRT) |
| 30 | – | 2002-2004: – |
| 30 | 2005 (Off Road): Spínač zámku spojky, modul kontroly systému trakce | |
| 31 | – | – |
| 32 | 10 | Světlo signálu zastavení/poloha – přední pravé, světlo směrovky zadní/brzdové – pravé, světlo registrace – pravé, střední světlo Bazel, obrysové světlo, světlo blatníku |
| 33 | 20 | Konektor přívěsu pro tažení, konektor přívěsu pro tažení Add On (Heavy Duty) |
| 34 | 10 | Světlo směrovky zastavení – přední levé, světlo směrovky zadní/brzdové – levé, světlo registrace – levé (+pravé), světlo sloupku zadních dveří, světlo blatníku |
| 35 | 10 | Kontrolér antiblockování (ABS) |
| 36 | 10 | Kontrola vytápění a klimatizace, pohon ventilátoru chladiče (nafta (2004-2005)), elektromagnetická ventilová Wastegate (nafta (2005)) |
| 37 | – | – |
| 38 | 15 | Senzor průtoku převodovky (automatická převodovka), skupina solenoidu převodovky/TRS, spínač brzdového světla (manuální převodovka) |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 39 | 25 | 2002: Relé ventilátoru kondenzátoru |
| – | 2003-2004: – | |
| 20 | 2005 (Diesel): Relé čerpadla paliva | |
| 40 | 15 | Relé nastavitelného pedálu |
| 41 | 15 | Relé mlhových světel |
| 42 | 20 | Při napájecím bodě – konzola |
| 43 | 25 | Modul řízení pojistkové skříňky, zesilovač subwoofru (SRT), modul řízení systému trakce (Off Road) |
| 44 | 20 | 2002: Relé čerpadla paliva |
| – | 2003-2005 (benzín: – | |
| 45 | 20 | Relé klaksonu |
| 46 | 15 | Relé odbočky doleva přívěsu |
| 47 | 15 | Relé odbočky doprava přívěsu |
| 48 | 20 | Modul vyhřívání sedadla, spínač zámku okna/dveří – řidič (2005) |
| 49 | 20 | California: Relé senzoru kyslíku v proudu |
| 20 | 2005 (SRT): Relé senzoru kyslíku v proudu, senzor kyslíku – přední levý/pravý | |
| 50 | 10 | Elektromagnetický ventil na foukání EVAP (2002-2003, 2005 SRT), modul řízení přední (2002), modul řízení systému trakce (2005), spínač světla stop (2005 – 5,7 l), spínač světla brzdy (2004), modul imobilizéru klíče Sentry (2004 -2005), modul řízení motoru (Diesel (2003-2005)), modul řízení systému trakce (benzín (2004-2005)) |
| 51 | 20 | Světlo pod kapotou, konektor datového rozhraní, rádio, přístrojová deska |
| 52 | 20 | 2002-2004: Modul řízení airbagu |
| 15 | 2005: Modul řízení zadržovacích zařízení pro cestující | |
| 53 | 20 | 2002-2004: Modul řízení airbagu, spínač zapnutí/vypnutí airbagu spolujezdce |
| 15 | 2005: Modul řízení zadržovacích zařízení pro cestující, spínač/zapnutí airbagu spolujezdce | |
| R1 | 2002-2004: Rezerva | |
| 2005 (Diesel): Čerpadlo paliva | ||
| R2 | 2002-2003: Ventilátor kondenzátoru | |
| 2004-2005: Rezerva | ||
| R3 | Světlo mlhovky | |
| R4 | Benzín: Automatické vypnutí | |
| R5 | Nastavitelný pedál | |
| R6 | Benzín: čerpadlo paliva | |
| R7 | Spojka kompresoru klimatizace | |
| R8 | Řízení převodovky | |
| R9 | Rezerva | |
| R10 | 2002-2004 (California): Senzor kyslíku po proudu | |
| 2005 (SRT): Senzor kyslíku po proudu | ||
| R11 | Rezerva | |
| R12 | Stěrač Vysoký/Nízký | |
| R13 | Zapnutí/vypnutí stěračů | |
| R14 | Motorek startování | |
| R15 | 2002-2003: Rezerva | |
| 2004-2005 (benzín): Ventilátor kondenzátoru | ||
| 2004-2005 (Diesel): Ohřívač paliva | ||
| 2005 (SRT): Motor ventilátora | ||
| R16 | Rezerva | |
| 2005: Deflektor zadního okna | ||
| R17 | Parkovací světlo | |
| R18 | Rezerva | |
| R19 | Rezerva | |
| R20 | Vyhřívané zrcadlo | |
Schéma pojistek a relé – Dodge RAM 1500, 2500, 3500
Týká se nových vozidel v letech:
2009, 2010, 2011.

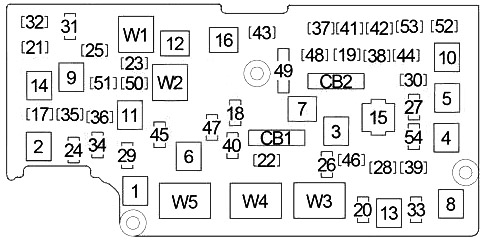

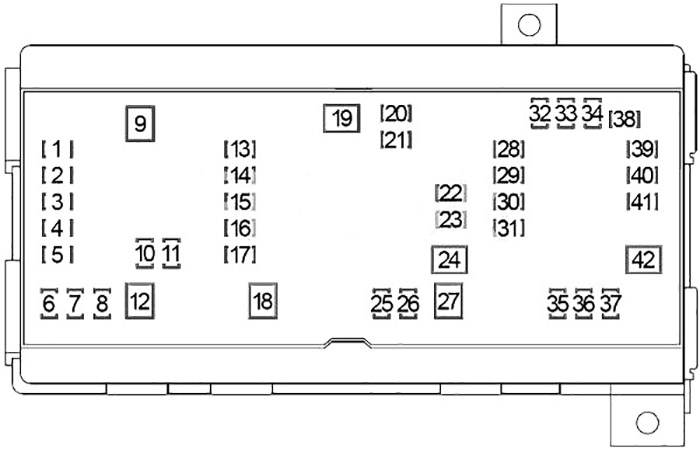

Schéma pojistkové skříňky v motorovém prostoru
Modul napájení zcela integrovaný (TIPM) se nachází v motorovém prostoru blízko baterie. Toto centrum obsahuje pojistky s kartuší a mini pojistky. Popis každé pojistky a komponentu může být vytištěn na vnitřním víku, jinak je číslo dutiny každé pojistky vytištěno na vnitřním víku, odpovídající tabulce níže.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | – | – |
| 2 | 30 | Tažení přívěsu, levý/pravý prostor pro cestující |
| 3 | 25 | Modul dveří pro cestující |
| 4 | 40 | ABS |
| 5 | 30 | ABS |
| 6 | – | – |
| 7 | 25 | Modul dveří pro řidiče |
| 8 | 30 | Modul řízení systému přenosu |
| 9 | 30 | Modul ochrany brzd |
| 10 | – | – |
| 11 | – | – |
| 12 | 40 | Relé motorku pro startování |
| 13 | 60 | Relé ventilátoru chladiče (vysoké), relé ventilátoru chladiče (nízké) |
| 14 | – | – |
| 15 | 60 | Pojistka: “38”, “39”, “41”, “42” |
| 16 | – | – |
| 17 | 25 | Motor střechy s otevíráním |
| 18 | 25 | Modul řízení systému přenosu, solenoidová skupina převodovky/TRS, snímač tlaku v hadici/solenoidová skupina s variabilní silou, solenoidová skupina převodovky/spínač tlaku, snímač průtoku převodovky |
| 19 | 5 | Spínač blokování okna/dveří – strana cestujícího, motor střechy s otevíráním |
| 20 | 25 | Relé zapnutí/vypnutí stěračů předního skla |
| 21 | 25 | Vysoká rychlost stěračů |
| 22 | 20 | Parkování stěračů |
| 23 | – | – |
| 24 | – | – |
| 25 | 10 | Konektor pro připojení dat, spínač blokování okna/dveří — strana řidiče |
| 26 | 10 | Bezdrátový spínač zapnutí |
| 27 | 15 | Spínač brzdových světel, relé aktivace brzdových světel |
| 28 | – | |
| 29 | – | |
| 30 | 25 | Modul invertoru |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 31 | 20 | Napájení — přístrojová deska, napájení — konzola |
| 32 | 20 | Přední pumpa na mytí skel |
| 33 | 15 | Modul řízení systému přenosu |
| 34 | 15 | Modul řízení systému řízení, přístrojová deska, horní skupina spínačů, dolní skupina spínačů |
| 35 | 20 | Modul vyhřívaných sedadel, |
| 36 | 20 | Modul vyhřívaných sedadel, spínač vyhřívaných zadních sedadel |
| 37 | 10 | Klakson |
| 38 | 20 | Přístrojová deska, multifunkční spínač |
| 39 | 30 | Rádio, zesilovač |
| 40 | – | – |
| 41 | 15 | Modul hands-free, modul kompasu, modul video displeje, modul satelitního videa |
| 42 | 10 | Ovládání topení a klimatizace, lampa pod kapotou |
| 43 | 10 | Klakson |
| 44 | 10 | Modul řízení zařízení pro zadržování pasažérů |
| 45 | 10 | Modul řízení zařízení pro zadržování pasažérů |
| 46 | – | – |
| 47 | 10 | Ovládání topení a klimatizace, infračervený senzor, modul parkovací asistence |
| 48 | 20 | Zapalovač cigaret, zapalovač cigaret – středová konzola |
| 49 | 20 | Napájení — zadní |
| 50 | 25 | Modul řízení systému přenosu, zapalovací cívky, zapalovací kondenzátor, vstřikovač paliva, |
| 51 | 20 | 3,7L.: Elektromagnet ventilu krátkého kanálu |
| 52 | 10 | Modul řízení systému přenosu, modul odpojení přední osy |
| 53 | 15 | Multifunkční spínač, modul řízení systému řízení, vnitřní zrcadlo, přístrojová deska, spínač výběru pojistkové skříňky |
| 54 | – | – |
| CB1 | 25 | Spínač sedadla řidiče/pasažéra, modul paměti sedadla, spínač nastavení bederní opěrky sedadla řidiče/pasažéra |
| CB2 | 25 | Spínač zamykání okna/dveří – strana řidiče, posuvný spínač osvětlení, pojistka: “19” |
| W1 | ||
| W2 | ||
| W3 | ||
| W4 | ||
| W5 | ||
Schéma pojistek a relé – Dodge RAM 1500, 2500, 3500
Vztahuje se na nové vozy v letech:
2013, 2014, 2015, 2016, 2017, 2018.

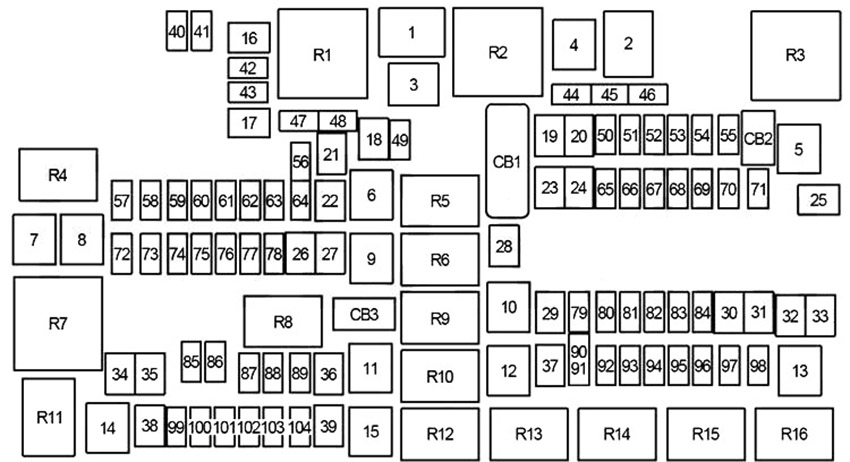

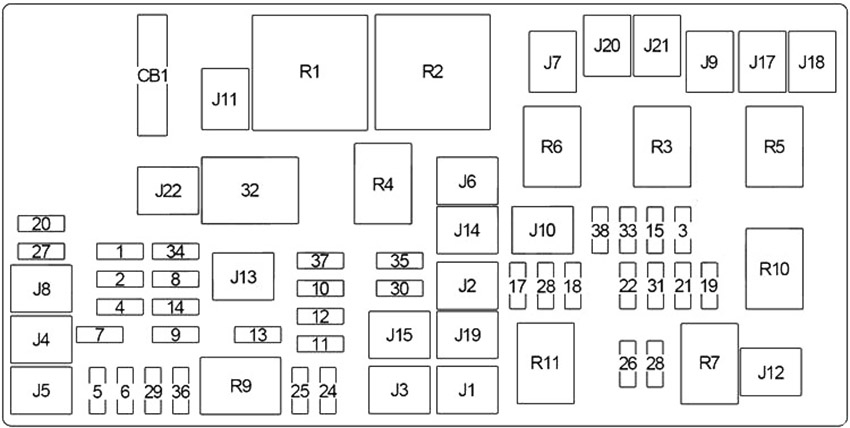

Schéma pojistkové skříňky v motorovém prostoru
Power Distribution Center se nachází v motorovém prostoru blízko baterie. Tento centrální bod obsahuje pojistky na kartu, mikropojistky, relé a spínače. Popis každé pojistky a komponentu může být vytištěn na vnitřním víku, jinak je číslo prostoru každé pojistky vytištěno na vnitřním víku, odpovídající tabulce níže.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 80 | kromě 5,7 l: Modul řízení ventilátoru chladiče |
| 2 | – | – |
| 3 | 60 | Vysoké relé ventilátoru chladiče |
| 4 | – | – |
| 5 | 40 | Kompresor pro pneumatické odpružení |
| 6 | 40 | Čerpadlo pro prevenci zablokování brzd/elektronická kontrola stability |
| 7 | 40 | Elektromagnet startovacího motoru |
| 8 | 20 | Emise nafty |
| 9 | 40 | Cummins 6,7 l: ohřívač paliva |
| 30 | 3.0L EcoDiesel: ohřívač paliva | |
| 10 | 40 | Modul řízení karoserie (BCM) (vnější osvětlení č. 2) |
| 50 | s funkcí Stop/Start: modul řízení karoserie (BCM) (vnější osvětlení č. 2) | |
| 11 | 30 | Modul integrovaného brzdového systému pro přívěs |
| 12 | 40 | Modul řízení karoserie (BCM) (vnitřní světla) |
| 13 | 40 | Motor ventilátoru |
| 14 | 40 | Modul řízení karoserie (BCM) (napájecí zámky) |
| 15 | 30 | Elektrická parkovací brzda na pravé straně |
| 16 | 30 | Inteligentní pás |
| 17 | – | – |
| 18 | – | – |
| 19 | 30 | Cummins 6,7 l: selektivní katalytická redukce (SCR) |
| 20 | 3.0L EcoDiesel (2016-2018): selektivní katalytická redukce (SCR) | |
| 20 | 30 | Modul dveří pro cestující |
| 21 | 30 | Modul řízení systému přenosu |
| 22 | 20 | kromě 3,0L EcoDiesel: modul řízení systému přenosu (PCM) |
| 30 | Cummins 6,7 l (2016-2018): modul řízení systému přenosu (PCM) | |
| 23 | 30 | Modul řízení karoserie (BCM) |
| 24 | 30 | Modul dveří řidiče |
| 25 | 30 | Přední stěrač (nízká rychlost/vysoká rychlost) |
| 26 | 30 | Systém proti zablokování/modul řízení stability (ventily) |
| 27 | – | – |
| 28 | 20 | Přívěs (zadní světla) |
| 29 | 20 | Přívěs (parkovací světla) |
| 30 | 30 | Tlaková litina pro přívěs |
| 31 | 30 | 3.0L EcoDiesel: modul řízení ohřívače |
| 20 | 3.0L EcoDiesel: modul řízení ohřívače | |
| 32 | 30 | Modul řízení systému přenosu |
| 33 | 20 | Cummins 6,7 l: modul řízení přenosu, ohřívač paliva č. 1, zadní ventilátor |
| 20 | Zadní ventilátor | |
| 34 | 30 | Modul rozhraní systému vozidla č. 2 |
| 35 | 30 | Otevřená střecha |
| 36 | 30 | Ohřívač zadního okna |
| 37 | 30 | Cummins 6,7 l: ohřívač paliva č. 2 |
| 38 | 30 | Inverter 115 V AC |
| 39 | 30 | 2014-2015: Modul rozhraní systému vozidla č. 1 |
| 20 | Speciální služby (2016-2018): Napájecí zdroj | |
| 40 | – | – |
| 41 | 10 | Aktivní clona mřížky |
| 42 | 20 | Klakson |
| 43 | 10 | Lopatka na sníh (levá) |
| 44 | 10 | Diagnostický konektor |
| 45 | – | – |
| 46 | 10 | Modul tlaku pneumatik, upfitter |
| 47 | 10 | Lopatka na sníh (pravá) |
| 48 | – | – |
| 49 | 10 | Přístrojová deska |
| 50 | 20 | Modul řízení pneumatického odpružení |
| 51 | 10 | Modul bezklíčového startování, modul koncentrátoru rádiové frekvence |
| 52 | 5 | Inteligentní senzor baterie |
| 53 | 20 | Přívěs – směrovky/parkovací světla na levé straně |
| 54 | 20 | Regulovatelné pedály |
| 55 | 20 | Levé/pravé místo |
| 56 | 15 | Nafta: přídavný obsah nafty |
| 57 | 20 | Modul řízení přenosu (automatická převodovka s 8 rychlostmi), relé modulu systému přenosu (automatická převodovka se 6 rychlostmi) |
| 58 | 20 | Benzín (2014-2015): Čerpadlo chlazení motoru |
| 25 | Cummins 6,7 l (2014-2015): Čerpadlo chlazení motoru | |
| 59 | 10 | 2016-2018: Relé selektivní katalytické redukce (SCR) |
| 60 | 15 | Lampa pod kapotou |
| 61 | 20 | 2014-2015: Připojení motoru |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 10 | Nafta (2016-2018): Senzor PM | |
| 62 | 10 | Spojka klimatizace |
| 63 | 20 | Benzín: Zapalovací cívky |
| 20 | Cummins 6,7 l: ohřívač močoviny | |
| 64 | 25 | Vstřikovače paliva, modul řízení systému přenosu (PCM) |
| 65 | 10 | 2014-2015: USB rozhraní |
| 66 | 10 | Modul řízení střešního okna, spínače okna pasažéra, senzor deště |
| 67 | 10 | CD/DVD/modul hands-free Bluetooth |
| 68 | – | – |
| 69 | 15 | Cummins 6,7 l: Modul selektivní katalytické redukce (SCR) |
| 70 | 30 | Motor palivové pumpy |
| 71 | 25 | Audio zesilovač |
| 72 | 10 | 2014-2015: Moduly stabilizátorů napětí |
| 10 | 2016-2018: Modul řízení systému přenosu (PCM) | |
| 73 | 20 | HD: palivová transferová pumpa |
| 74 | 20 | Benzín, 3.0L EcoDiesel: Brzdová vakuová pumpa |
| 10 | Cummins 6,7 l (2014-2015): Brzdová vakuová pumpa | |
| 75 | 10 | 3,6L a 5,7L 8 rychlostí A/T: Aktuátor ventilu teploty chladicí kapaliny |
| 76 | 10 | Systém pro prevenci zablokování brzd/elektronická kontrola stability |
| 77 | 10 | Modul řízení systému přenosu, modul odpojení přední osy, modul řízení přenosu (3500HD) |
| 78 | 10 | Modul řízení systému přenosu (PCM), elektrický posilovač řízení, ventil distribuce nasávaného vzduchu (6,7 l Cummins) |
| 79 | 15 | Obrysová světla |
| 80 | 10 | Univerzální mechanismus otevírání dveří garáže, modul kompasu |
| 81 | 20 | Světla směru/parkování přívěsu vpravo |
| 82 | 10 | Modul řízení sloupku řízení, tempomat |
| 83 | – | – |
| 84 | 15 | Banka spínačů, přístrojová deska |
| 85 | 10 | Modul airbagu |
| 86 | 10 | Modul airbagu |
| 87 | 10 | Modul řízení pneumatického odpružení, modul tahu přívěsu, modul řízení sloupku řízení |
| 88 | 15 | Přístrojová deska |
| 10 | Přístrojová deska | |
| 89 | – | – |
| 90 | 20 | Napájecí zdroj (zadní sedadla), na výběr zákazníka |
| 91 | ||
| 92 | – | – |
| 93 | 20 | Zapalovač |
| 94 | 10 | SBW/Převodovka, modul pojistkové skříňky |
| 95 | 10 | Zadní kamera, asistent parkování, světla registrační značky |
| 96 | 10 | Spínač vyhřívání zadních sedadel |
| 97 | 25 | Vyhřívaná zadní sedadla, vyhřívaný volant |
| 98 | 25 | Vyhřívaná přední sedadla |
| 99 | 10 | Modul vyhřívání klimatizace, senzor teploty auta, senzor vlhkosti |
| 100 | 10 | Upfitters |
| 101 | 15 | Elektrochromatické zrcadlo, inteligentní dálková světla |
| 102 | – | – |
| 103 | – | – |
| 104 | 20 | Napájecí zdroj (přístrojová deska/středová konzola) |
| CB1 | 25 | Napájecí okno, blokování dveří napájení, podsvícený spínač napájení |
| CB2 | 25 | Sedadlo řidiče, modul paměťového sedadla |
| CB3 | 25 | Sedadlo pasažéra |
| R1 | Ventilátor chladiče (nízká rychlost) | |
| R2 | Ventilátor chladiče (vysoká rychlost) | |
| R3 | Pneumatické odpružení | |
| R4 | Selektivní katalytická redukce (SCR) | |
| R5 | Automatické deaktivování (modul řízení systému přenosu) | |
| R6 | Zapalování (Start/Příslušenství č. 1) | |
| R7 | Motor startéru | |
| R8 | Zapalování (Běžný/Start) | |
| R9 | Ohřívač paliva (č. 1) | |
| Ventilátor vzduchu (č. 2) | ||
| R10 | EBL | |
| R11 | – | |
| R12 | Zapalování (Běžný/Samostatně č. 2) | |
| R13 | Ohřívač rámu | |
| R14 | Zapalování (Start/Příslušenství č. 2) | |
| R15 | Zapalování (Start/Samostatně č. 1) | |
| R16 | Motor ventilátoru | |

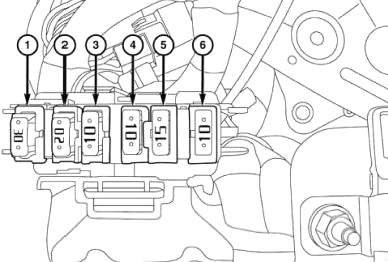

Pojistková skříňka přídavná
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 1 | 30 | Modul banky spínačů pomocných (ASBM), HVAC, integrovaný centrální stack (ICS) |
| 2 | 20 | Modul brzdy přívěsu integrovaný (ITBM) |
| 3 | 10 | Parktronika (PTS) |
| 4 | 10 | Modul řízení karoserie (BCM), přístrojová deska — zdroje vnějšího osvětlení |
| 5 | 15 | Rezerva |
| 6 | 10 | Rádio s integrovaným zesilovačem |
O Dodge RAM 1500, 2500, 3500 (1994-2018)
Dodge RAM 1500, 2500 a 3500 jsou robustní a výkonné pickupy, které se vyráběly v letech 1994 až 2018. Tyto modely jsou známé svou spolehlivostí a schopností zvládnout náročné terény a těžké náklady. RAM 1500 je ideální pro běžné použití a nabízí pohodlnou jízdu, zatímco RAM 2500 a 3500 jsou určeny pro náročnější úkoly a jsou vybaveny silnějšími motory. Motory, které byly k dispozici pro tyto modely, zahrnují různé benzínové a dieselové možnosti, včetně oblíbeného Cummins turbodieselu pro modely 2500 a 3500. Tyto vozy jsou oceňovány pro svou odolnost a schopnost táhnout těžké přívěsy, což je činí ideálními pro práci i rekreaci.
Schéma pojistkové skříňky Dodge RAM 1500, 2500, 3500
Tato stránka zobrazuje schéma pojistkové skříňky pro modely Dodge RAM 1500, 2500 a 3500, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se obvykle nachází pod kapotou nebo pod přístrojovou deskou, což je typické pro tyto modely. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které jsou jimi chráněny. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, a proto je důležité mít přehled o jejím uspořádání a funkci.
