Ford Sierra (1982-1994) – pojistková skříňka
Schéma pojistek a relé – Ford Sierra
Týká se nových vozidel v letech:
1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993 a 1994.
Motorový prostor

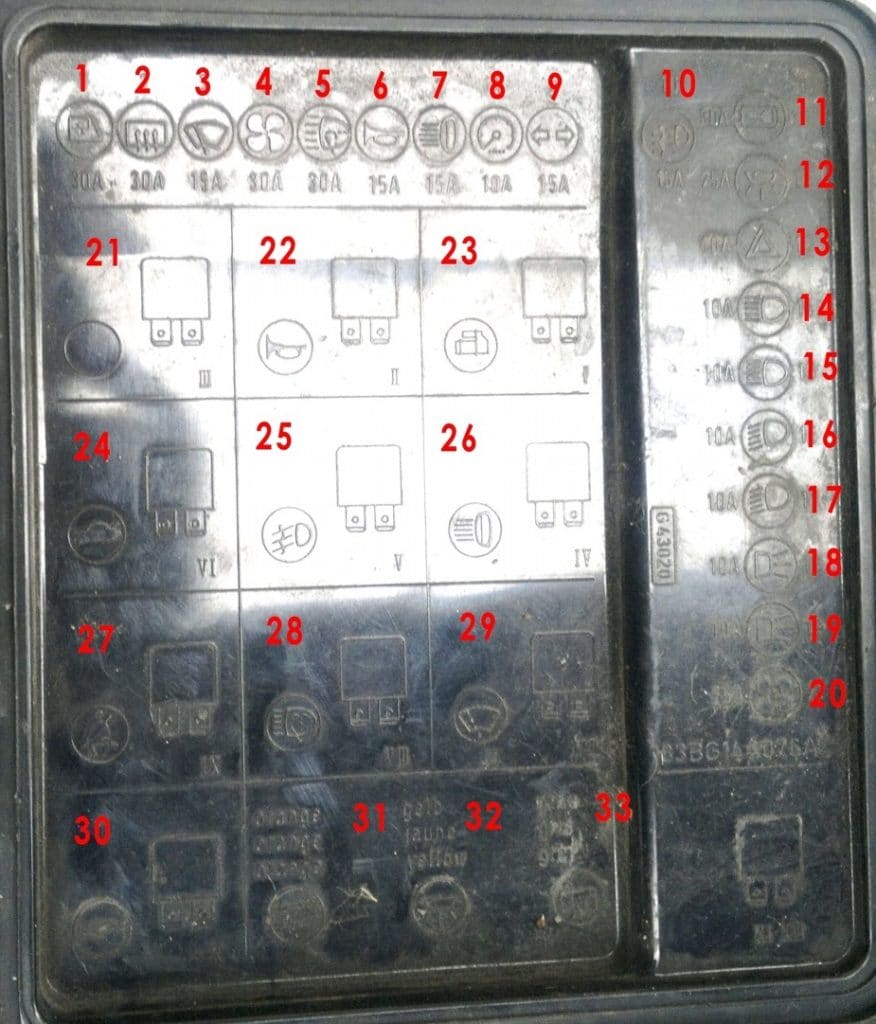

Hlavní pojistková skříňka a relé se nacházejí v zadní části motorového prostoru blízko bočního sloupku a jsou chráněny ochranným krytem.
Typ 1
Popis
| 1 | Ovládání oken 30A |
| 2 | 30A Vyhřívání gumy zadní a zrcátko vnější |
| 3 | 10A Motor na čištění skel |
| 4 | 30A Topení, stěrač zadní, ostřikovač skel |
| 5 | Ostřikovač světlometů 30A |
| 6 | 15A Klakson (na volantu) |
| 7 | 15A Světlomet doplňkový |
| 8 | 10A Spínač „pauza“ stěračů, kontrolky pro režim ekonomické jízdy, indikátory uzamykání dveří a vyhoření žárovek |
| 9 | 15A Směrovky, brzdová světla a couvací světla |
| 10 | 15A Mlhové světlo |
| 11 | 30A Elektrické uzamykání kapoty, centrální zamykání zavazadlového prostoru |
| 12 | 25A Osvětlení prahů, vyhřívání sedadel, zpožděné vnitřní osvětlení, osvětlení zavazadlového prostoru. Digitální hodiny, zapalovač, zrcátka na líčení s osvětlením palubního počítače |
| 13 | 10A Nouzové signalizování, klakson |
| 14 | 10A Levý světlomet |
| 15 | 10A Pravý světlomet |
| 16 | 10A Levá směrovka |
| 17 | 10A Směrovka vpravo |
| 18 | 10A Světlo vlevo, osvětlení přístrojové desky, osvětlení spínače osvětlení motorového prostoru; |
| 19 | 10A Spínač osvětlení (světlomety a mlhová světla) boční světlo vpravo, osvětlení odkládací schránky, osvětlení přístrojů |
| 20 | 25A Doplňkový chladicí ventilátor – motorový prostor |
| 21 | Aktivovat relé signálu |
| 22 | Relé klaksonu |
| 23 | Relé, blokování startování s automatickou převodovkou |
| 24 | Relé odblokování zavazadlového prostoru |
| 25 | Relé mlhového světla |
| 26 | Rozměry relé |
| 27 | Relé kontrolky bezpečnostního pásu |
| 28 | Relé stěrače světlometů |
| 29 | Relé stěračů |
| 30 | Relé vyhřívání zadního okna a vnějšího zrcátka s automatickým vypnutím |
| 31 | Relé vnitřního osvětlení |
| 32 | Relé kontroly rychlosti stěrače zadního okna |
| 33 | Relé spínače zapalování |

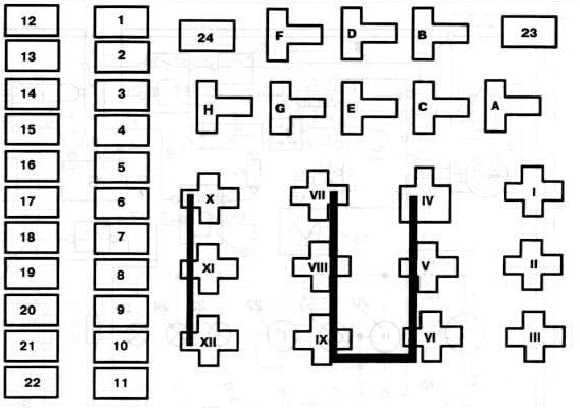

Typ 2
Popis 1
| 1 | 15A Světlomet hlavní levý, světlomet doplňkový levý |
| 2 | 15A Světlomet pravý, světlomet doplňkový pravý |
| 3 | 7,5A Směrovka levá |
| 4 | 7,5A Směrovka pravá, kontrola průtoku světlometů; |
| 5 | 5A Boční světlo levé |
| 6 | 5A Boční světlo pravé |
| 7 | 15A Osvětlení přístrojové desky |
| 8 | 15A Čerpadlo paliva |
| 9 | 15A Stěrač světlometů |
| 10 | 7,5A Osvětlení vnitřní, hodiny, centrální zamykání, elektrické nastavení zrcátka vnějšího |
| 11 | 15A Čerpadlo paliva |
| 12 | 10A Světla výstražná, alarm proti krádeži, centrální zamykání |
| 13 | 20A Přední sedadlo vyhřívané, zapalovač cigaret |
| 14 | 10A Klakson |
| 15 | 15A Motor stěrače, čerpadlo stěrače |
| 16 | 20A Zadní okno vyhřívané a zrcátko vnější |
| 17 | 15A Mlhové světlo |
| 18 | Relé žhavicích svíček 25A (diesel) |
| 19 | 10A Mlhové světlo zadní |
| 20 | 10A Směrovky, světla couvání |
| 21 | 7,5A Světla stop |
| 22 | 4A Obvod kontroly, zařízení kontroly (se systémem vstřikování) |
| 23 | 20A Čerpadlo paliva |
| 24 | 30A Ovládání oken elektrické |
| A | Relé vybití zapalování |
| B | Pojistka doplňkových denních světel nebo zadního mlhového světla |
| C | Klakson |
| D | Kontrola motoru |
| E | Zadní mlhová světla |
| F | Směrovky |
| G | Vyhřívání sedadla |
| H | Mlhová světla |
| I | Blokování řízení a zapalování |
| II | Denní světlo |
| III | Čistič světlometů |
| IV | Vyhřívání zadního okna |
| V | Nastavení rychlosti stěrače předního skla |
| VI | Vnitřní osvětlení se zpožděním |
| VII | Systém ABS |
| VIII | Relé časovač kick-down (automatická převodovka) |
| IX | Nastavení rychlosti stěrače zadního skla |
| X | Hlavní světlomety |
| XI | Řízení motoru (s injekčním systémem) |
| XII | Blokování startování (s automatickou převodovkou) |
Popis 2
| 1 | 20A Světlomet hlavní levý, světlomet doplňkový levý |
| 2 | 20A Světlomet pravý, světlomet doplňkový pravý |
| 3 | 10A Směrovka levá |
| 4 | 10A Směrovka pravá, kontrola dosahu světlometů; |
| 5 | 10A Boční světlo levé |
| 6 | 10A Boční světlo pravé |
| 7 | 15A Osvětlení přístrojové desky |
| 8 | Rezerva |
| 9 | 30A Čisticí prostředky na světlomety |
| 10 | 20A Hodiny osvětlení vnitřní, centrální zamykání, elektrické nastavení zrcátka vnějšího |
| 11 | Čerpadlo 20A (klimatizace) |
| 12 | 10A Světla nouzová |
| 13 | 30A Přední sedadlo vyhřívané, zapalovač cigaret |
| 14 | 30A Klakson |
| 15 | 30A Elektrické motory stěračů, čerpadlo na mytí skel |
| 16 | 30A Vyhřívané zadní okno a zrcátko vnější |
| 17 | 20A Mlhové světlo |
| 18 | Ohřívač 30A |
| 20 | 15A Směrovky, světla couvání |
| 21 | 15A Signály přístrojové desky |
| 22 | 10A Obvod kontroly, zařízení na kontrolu |
| 23 | 20A Ovládání oken elektrické přední |
| 24 | 30A Čerpadlo paliva |
| A | Volné |
| B | Relé doplňkové denní světla nebo mlhové světlo zadní |
| C | Klakson |
| D | Řízení motoru (se systémem vstřikování) |
| I | Nastavení elektrické a vyhřívání zrcátka vnějšího |
| F | Směrovky |
| G | Vyhřívání sedadla |
| H | Mlhová světla |
| I | Blokování řízení a startování |
| II | Denní světlo |
| III | Čistič světlometů |
| IV | Volné |
| V | Nastavení rychlosti stěrače předního |
| VII | Osvětlení vnitřní zpožděné |
| VII | Systém ABS |
| VIII | Kick-down relé časovač (automatická převodovka) |
| IX | Čerpadlo zařízení klimatizace |
| X | Hlavní světlomety |
| XI | Řízení motoru (se systémem vstřikování) |
| XII | Blokování startování (s automatickou převodovkou) |
Dodatečné prvky
Následující relé se mohou nacházet v motorovém prostoru v dodatečné pojistkové skříňce (mezi pravým horním sloupkem a baterií):
- vytápění sběrného potrubí;
- deaktivace modulu řízení startování ESC II a krokového motoru regulátoru otáček na volnoběhu;
- klimatizace s pojistkou 15 A;
- relé senzoru rychlosti motoru.
Kabina
Následující relé mohou být umístěna v zařízení pod předním panelem vpravo (mezi střední částí předního panelu a odkládací schránkou):
- startování teplého motoru (motory se vstřikováním);
- kontrola jasnosti žárovek;
- centrální zamykání;
- indikátor varování.
V blízkosti podpory sloupku řízení se mohou nacházet následující pojistky:
- směrovky a výstražná světla;
- přední vyhřívaná sedadla;
- dodatečný ventilátor chladiče;
- elektrická anténa;
- elektrické ovládání oken.
