Dodge Caravan (1996-2000) – pojistková skříňka
Schéma pojistek a relé – Dodge Caravan
Týká se nových vozidel v letech:
1996, 1997, 1998, 1999, 2000.

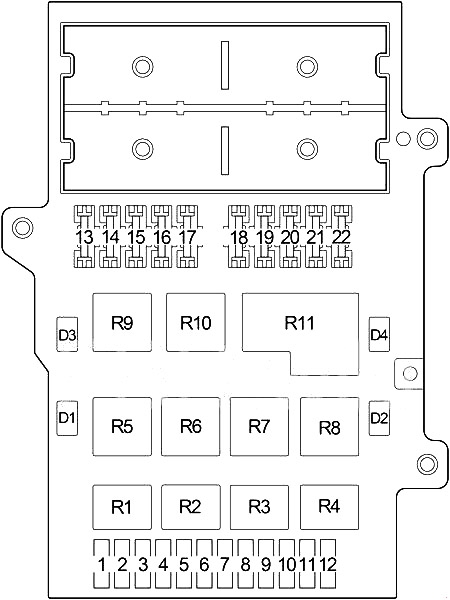

Schéma pojistkové skříňky v kabině
Blok pojistek se nachází pod přístrojovou deskou na straně řidiče.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 10 | Modul řízení karoserie |
| 2 | 10 | Sada směrových světel, modul řízení karoserie, modul řízení převodovky, elektromagnet zámku brzdy převodovky |
| 3 | 15 | 1998-2000: Směrové světlo/poloha předního pravého světlometu (přívěs), pravé kombinované zadní světlo, konektor pro přívěs, pojistka (kabina): „1“ |
| 20 | 1996-1997: Řízení topení klimatizace, centrum zpráv, modul řízení karoserie, motor zadního stěrače | |
| 4 | 15 | 1998-2000: Mlhové světlo levé/pravé |
| 15 | 1996-1997: Směrové světlo/poloha předního pravého světlometu, skupina pravého zadního světlometu | |
| 5 | 15 | 1998-2000: Modul ostřikovače (export), spínač světlometů (export), směrové světlo/poloha předního levého světlometu (přívěs), světlo registrace, levé kombinované zadní světlo |
| 15 | 1996-1997: Mlhové světlo levé/pravé | |
| 6 | 20 | 1998-2000: Modul řízení karoserie, řízení topení klimatizace, centrum zpráv, automatické zrcadlo den/noc, kompas / mini palubní počítač, motor zadního stěrače |
| 15 | 1996-1997: Směrové světlo/poloha předního levého světlometu, skupina levého zadního světlometu, spínač světlometů, světlo registrace | |
| 7 | 10 | Vyhřívané zrcadlo, zrcadlo na straně řidiče, zrcadlo na straně spolujezdce |
| 8 | 10 | Rádio |
| Premium: rádio, relé reproduktoru (rádio s induktorem) | ||
| 9 | 15 | 1998-1999: Elektrické odmrazování pro stěrače |
| 10 | 2000: Elektrické odmrazování pro stěrače | |
| 10 | 10 | 1998-2000: Relé startovacího motoru, modul řízení převodovky, spínač zámku spojky (manuální převodovka) |
| 10 | 1996-1997: ABS | |
| 11 | 20 | Řízení topení systému klimatizace vzadu |
| 12 | 10 | Spínač vyhřívaného sedadla řidiče/spolujezdce, kombinovaný modul blikání/DRL, ABS, relé motoru předního ventilátoru, relé odvlhčovače zadního skla (řízení topení klimatizace), zadní světlo (spínač světla couvání (manuální převodovka), senzor průtoku převodovky (automatická převodovka – ETX), spínač polohy parkování/neutrál (automatická převodovka – ATX)), automatické zrcadlo den/noc |
| 13 | 9 | Benzín: relé čerpadla paliva, modul řízení pohonného ústrojí, modul imobilizéru klíče Sentry (export), čerpadlo pro detekci úniků EVAP, relé spojky kompresoru klimatizace, elektromagnet spojky měniče točivého momentu (ATX), elektromagnet EGR, pojistka (motorový prostor): „2“ (1996-1999), „13“ (2000)) |
| 9 | Nafta: relé topení paliva, modul řízení motoru, relé spojky kompresoru klimatizace, senzor rychlosti vozidla, modul imobilizéru klíče Sentry (export), pojistka (motorový prostor): „2“ (1996-1999), „13“ (2000)) | |
| 14 | 3 | 1996-1997: Motor zámku předních dveří levých |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 15 | 9 | 1998-2000: Relé pro odemknutí dveří řidiče, relé pro odemknutí dveří, relé zámku dveří, modul ostřikovače (export) |
| 4 | 1996-1997: Motor zámku zadního víka, zadní levý kontakt posuvných dveří | |
| 16 | 6 | 1996-1997: Motor zámku předních pravých dveří, zadní pravý kontakt posuvných dveří |
| 17 | 4 | 1996-1997: Motor zámku předních levých dveří, motor zámku předních pravých dveří |
| 18 | 6 | 1996-1997: Motor zámku zadního víka, zadní levý kontakt posuvných dveří, zadní pravý kontakt posuvných dveří |
| 19 | 9 | 1998-2000: Relé zapalovače/příslušenství, modul ostřikovače (export), motor předního ostřikovače, motor zadního ostřikovače, spínač předního stěrače |
| 6 | 1996-1997: Motor předního ostřikovače, motor zadního ostřikovače | |
| 20 | 9 | 1998-2000: Spínač oken řidiče/cestujícího |
| 9 | 1996-1997: Spínač oken řidiče | |
| 21 | 9 | 1998-2000: Spínač oken řidiče |
| 6 | 1996-1997: Spínač oken řidiče/cestujícího | |
| 22 | 3 | 1996-1997: Relé startovacího motoru, modul řízení převodovky, spínač blokování spojky (manuální převodovka) |
| R1 | Odvlhčovač zadního okna | |
| R2 | Reproduktor | |
| R3 | Mlhové světlo | |
| R4 | Osvětlení na přivítání | |
| R5 | Odemknutí dveří řidiče | |
| R6 | Modul ostřikovače | |
| R7 | Elektricky sklopné zrcadlo | |
| R8 | Distribuce napájení zrcadla | |
| R9 | Odemknutí dveří | |
| R10 | Zámek dveří | |
| R11 | Kombinovaný modul Blinker/DRL | |

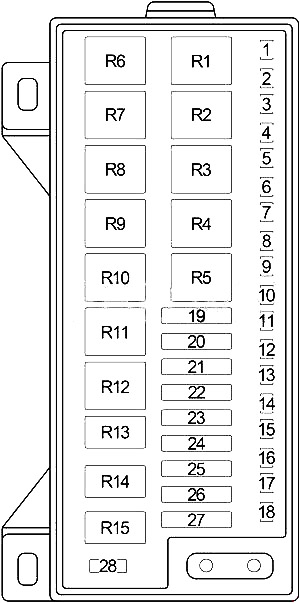

Pojistková skříňka v motorovém prostoru
Schéma 1996-1999
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 10 | Modul řízení airbagu |
| 2 | 10 | Modul řízení airbagu |
| 3 | – | – |
| 4 | 10 | Dodge, Plymouth, Export: světlomet levý (dálková světla) |
| Chrysler: světlomet vysoký levý | ||
| 5 | 10 | Dodge, Plymouth, Export: světlomet pravý (dálková světla), centrum zpráv |
| Chrysler: světlomet vysoký pravý, centrum zpráv | ||
| 6 | 15 | Dodge, Plymouth: světlomet levý (tlumená světla), mlhový světlomet levý/pravý, spínač světlometů |
| Chrysler: světlomet nízký levý, relé mlhových světlometů | ||
| Export: světlomet levý (tlumená světla) | ||
| 7 | 15 | Dodge, Plymouth: světlomet pravý (tlumená světla) |
| Chrysler: světlomet nízký pravý | ||
| Export: světlomet pravý, spínač světlometů, motor levý/pravý pro vyrovnávání světlometů | ||
| 8 | 20 | Relé zapalovače/příslušenství (přední zapalovač/napájecí zásuvky, zadní zapalovač/napájecí zásuvky) |
| 9 | 20 | Relé klaksonu |
| 10 | 20 | Kombinovaný modul Flasher/DRL |
| 11 | 15 | Relé spojky kompresoru klimatizace |
| 12 | 25 | ABS |
| 13 | 20 | Spínač brzdového světla |
| 14 | – | – |
| 15 | 20 | Benzín: modul řízení převodovky, relé řízení převodovky |
| 16 | 20 | Benzín: relé čerpadla paliva, modul řízení hnacího ústrojí, modul nádrže na palivo |
| 20 | Nafta: relé ohřívače paliva, ohřívač paliva, ohřívač bloku motoru | |
| 17 | 20 | Benzín: Relé automatického vypnutí (modul řízení hnacího ústrojí, lambda sonda vyhřívaná dole, lambda sonda vyhřívaná nahoře, generátor, cívka zapalování, vstřikovač paliva) |
| 25 | Nafta: relé výkonu dieselového motoru (modul řízení hnacího ústrojí, elektromagnet EGR, generátor, modul čerpadla paliva, relé spojky kompresoru klimatizace, relé zapalovacích svíček, relé ventilátoru chladiče: č.1, č.2, č.3) | |
| 20 | Nafta: relé výkonu paliva (modul řízení hnacího ústrojí, elektromagnet EGR, generátor, modul čerpadla paliva, měřič hmotnosti teplého vzduchu, relé spojky kompresoru klimatizace, relé zapalovacích svíček, relé ventilátoru chladiče: č.1, č.2, č.3) | |
| 18 | 15 | Přední čtecí světla / spínač, centrální čtecí světlo, zadní čtecí světlo, světla ve sluneční cloně / kosmetické zrcátko, spínač elektrického zrcátka, světlo v odkládací schránce, modul imobilizéru klíče Sentry (export), univerzální mechanismus pro otevírání garážových vrat, relé osvětlení pohodlí (spínač světlometů, klíč – v halo světle, světlo pohodlí, světlo zadních dveří, světlo centrálního stropního světla, světlo zadního stropního světla, čtecí světlo, relé distribuce elektrického zrcátka (export), relé ohýbání elektrického zrcátka (export) |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 19 | 30 | Relé aktivace stěračů (modul řízení karoserie, relé vysokého/nízkého stupně stěračů (spínač předních stěračů, modul stěračů)) |
| 20 | 40 | Nafta: Relé ventilátoru chladiče №3 |
| 21 | 40 | Relé předního ventilátoru |
| 22 | 40 | Relé světel na poloze (pojistky (kabina): „1“, „3“, „4“, „5“) |
| 23 | 40 | Relé motoru startování, zapalování (pojistky (kabina): „2“, „6“, „8“, „9“, „10“, „13“, „19“, „20“, „21“) |
| 24 | 40 | Benzín: Relé ventilátoru chladiče |
| Nafta: Relé ventilátoru chladiče №2 | ||
| 25 | 40 | ABS |
| 26 | 40 | Spínač zapalování, spínač zásuvky, pojistka (kabina): „15“ |
| 27 | 40 | Relé odvlhčovače zadního okna, pojistka (kabina): „7“ |
| 28 | 10 | Modul paměti sedadel a zrcátek, modul řízení karoserie, cluster ukazatelů, centrum zpráv, modul dálkového otevírání vozidla bez klíče, konektor pro připojení dat, rádio, zapalování (dioda: „1“, „3“, pojistka (kabina): „2“) |
| R1 | Zapalovač cigaret/Příslušenství | |
| R2 | Stěrač Vysoký/Nízký | |
| R3 | Aktivovaný stěrač | |
| R4 | Dálková světla | |
| R5 | Snížená světla | |
| R6 | – | |
| R7 | Klakson | |
| R8 | Spojka kompresoru klimatizace | |
| R9 | – | |
| R10 | Motor předního ventilátoru | |
| R11 | Motor startování | |
| R12 | Světlo na poloze | |
| R13 | Benzín: kontrola převodovky | |
| R14 | Benzín: čerpadlo paliva | |
| Nafta: ohřívač paliva | ||
| R15 | Benzín: automatické vypnutí | |
| Nafta: výkon paliva | ||
Schéma 2000
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 15 | Relé spojky kompresoru klimatizace |
| 2 | 20 | Benzín: modul řízení převodovky, relé řízení převodovky |
| 3 | 20 | Benzín: Relé automatického vypínání (modul řízení pohonného ústrojí, vyhřívaná lambda sonda dole, vyhřívaná lambda sonda nahoře, generátor, zapalovací cívka, vstřikovač paliva) |
| 20 | Nafta: relé napájení dieselového motoru (modul řízení motoru, EGR elektromagnet, generátor, modul palivového čerpadla, relé spojky kompresoru klimatizace, relé zapalovacích svíček: č. 1, č. 2; relé ventilátoru chladiče: č. 1, č. 2, č. 3) | |
| 4 | 20 | Zapalovač cigaret/příslušenství |
| 5 | 20 | Benzín: relé palivového čerpadla, modul řízení pohonného ústrojí |
| 20 | Nafta: relé topení paliva | |
| 6 | 15 | Přední čtecí světla / spínač, střední čtecí světlo, zadní čtecí světlo, světla ve sluneční cloně / kosmetické zrcátko, spínač elektrického zrcátka, světlo v odkládací schránce, modul imobilizéru klíče Sentry (export), univerzální mechanismus otevírání garážových vrat, relé osvětlení na přivítání (spínač světlometů, klíč – v halo světle, světlo na přivítání, světlo zadních dveří, střední stropní světlo, zadní stropní světlo, čtecí světlo, relé distribuce elektrického zrcátka (export), relé ohýbání elektrického zrcátka (export) |
| 7 | 20 | Relé klaksonu |
| 8 | 20 | Chrysler: levý potkávací světlomet, relé mlhových světel |
| 20 | Dodge, Plymouth, Export: levý světlomet (potkávací světla) | |
| 9 | 15 | Chrysler: pravý potkávací světlomet |
| 15 | Dodge, Plymouth: pravý světlomet (potkávací světla) | |
| 15 | Export: pravý světlomet, spínač světlometů, motor levý/pravý pro vyrovnávání světlometů | |
| 10 | 25 | ABS |
| 11 | 20 | Spínač brzdového světla |
| 12 | 10 | Modul řízení airbagu |
| 13 | 10 | Modul řízení airbagu |
| 14 | 20 | Kombinovaný modul Blinker/DRL |
| 15 | 10 | Modul paměti sedadel a zrcátek, Modul řízení karoserie, Cluster ukazatelů, Centrum zpráv, Modul dálkového otevírání vozidla bez klíče, Konektor datového spojení, Rádio, Zapalování (dioda: „1“, „3“, Pojistka (kabina): „2“) |
| 16 | – | – |
| 17 | – | – |
| 18 | 10 | Chrysler: levá dálková světla |
| 10 | Dodge, Plymouth, Export: levý světlomet (dálková světla) | |
| 19 | 10 | Chrysler: pravá potkávací světla |
| 10 | Dodge, Plymouth: pravý světlomet (dálková světla) |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 10 | Export: světlomet pravý, spínač světlometů, motor levý/pravý pro vyrovnávání světlometů | |
| 20 | – | – |
| 101 | 40 | Relé světel polohy (pojistky (kabina): „1“, „3“, „4“, „5“) |
| 102 | 40 | ABS |
| 103 | 40 | Spínač zapalování (pojistka (kabina): „11“, „12“), spínač zásuvky, pojistka (kabina): „15“ |
| 104 | 40 | Relé motoru startování, spínač zapalování (modul řízení karoserie, pojistka (kabina): „6“, „8“, „9“, „10“, „13“, „19“, „20“, „21“) |
| 105 | 40 | Nafta: Relé ventilátoru chladiče č. 3 |
| 106 | 40 | Benzín: Relé ventilátoru chladiče |
| 40 | Nafta: Relé ventilátoru chladiče č. 2 | |
| 107 | 40 | Relé motoru předního ventilátoru |
| 108 | 40 | Relé odvlhčovače zadního okna, pojistka (kabina): „7“ |
| 109 | 30 | Relé aktivace stěračů (modul řízení karoserie, relé vysokého/nízkého stupně stěračů (spínač předních stěračů, modul stěračů)) |
| R1 | Benzín: kontrola převodovky | |
| R2 | Motorček startování | |
| R3 | Zapalovač cigaret/Příslušenství | |
| R4 | Motor předního ventilátoru | |
| R5 | Aktivovaný stěrač | |
| R6 | Stěrač | |
| R7 | Spojka kompresoru klimatizace | |
| R8 | Nafta: výkon paliva | |
| Benzín: automatické vypnutí | ||
| R9 | Nafta: ohřívač paliva | |
| Benzín: čerpadlo paliva | ||
| R10 | Klakson | |
| R11 | Světlo polohy | |
| R12 | Dálková světla | |
| R13 | Světla potkávací | |
