Ford Puma (1997-2022) – pojistková skříňka
Ford Puma (1997-2002) – schéma pojistek
Rok výroby: 1997, 1998, 1999, 2000, 2001, 2002.
Pojistka zapalovače cigaret (zásuvka napájení) ve Fordu Puma (1997-2002) je pojistka 1 v pojistkové skříňce v kabině.
Pojistková skříňka kabiny

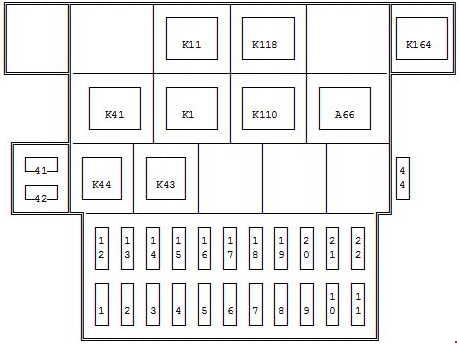

do 09.1999

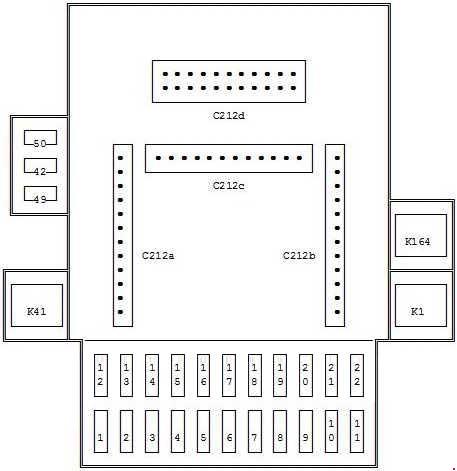

09.1999 – 09.2000 (s dvojitým zamykáním)

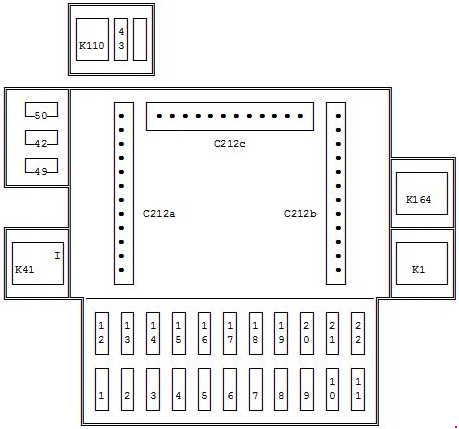

09.1999 – 09.2000 (bez dvojitého zamykání)

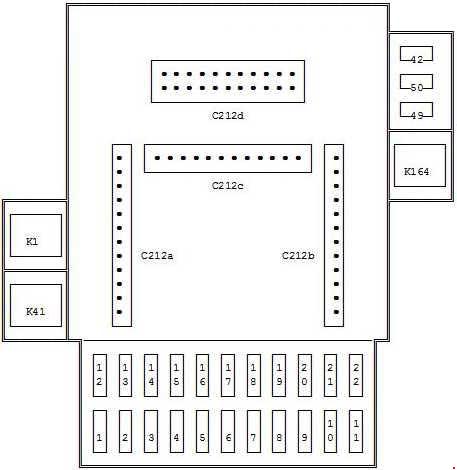

po 09.2000 (s centrálním zamykáním)

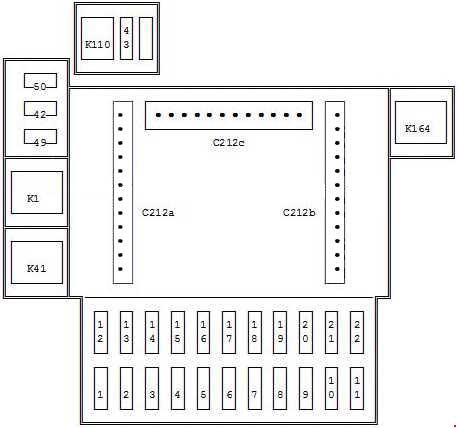

po 09/2000 (bez centrálního zamykání)
| Č. | Ampéráž [A] | Popis |
| 1 | 15 | Zapalovač cigaret |
| 2 | 7,5 | po 09.1999:
Vnitřní osvětlení; Hodiny. |
| 10 | až do 07.1999:
Rádio; Vnitřní osvětlení. |
|
| 3 | 10 | po 09.1999:
GEM |
| 4 | 20 | Vyhřívání zadního okna |
| 5 | 15 | Varování nebezpečí;
Klakson |
| 6 | 7,5 | Levá směrovka;
instr. Bel (po 07.1999). |
| 7 | 7,5 | Pravá směrovka;
Osvětlení registrační značky (po 07.1999). |
| 8 | 15 | Centrální zamykání;
Nastavení zrcátka. |
| 9 | 15 | Nastavení sedadla |
| 10 | – | – |
| 11 | 30 | Elektrická okna |
| 12 | 20 | Motor stěrače |
| 13 | 15 | Vyhřívání;
Brzdové světlo; Světlo zpátečky (po 07.1999). |
| 14 | 10 | Airbag |
| 15 | 20 | po 09.1999:
Vyhřívání zrcátek. až do 07.1999: Denní světla. |
| 16 | 30 | Motor ventilátoru topení |
| 17 | 15 | Směrovky |
| 18 | 15 | Elektronická kontrola motoru |
| 19 | 7,5 | po 09.1999:
Terminál 75 |
| 10 | do 07.1999:
Terminál 75 |
|
| 20 | 20 | do 07.1999:
Vyhřívání zrcátek |
| 21 | 25 | do 07.1999:
Boční světla |
| 22 | 10 | po 09.1999:
Rádio (po 07.2000); Diagnostický konektor. |
| 42 | 15 | po 09.1999:
GEM |
| 10 | do 07.1999:
Zadní mlhové světlo |
|
| 43 | 10 | po 09.1999:
Otevírání zadního víka |
| 44 | 20 | do 07.1999:
Centrální zamykání |
| 49 | 20 | po 09.1999:
Denní světla |
| 50 | 25 | po 09.1999:
Boční světla |
| Relé | ||
| K1 | Vyhřívání zadního okna | |
| K11 | do 07.1999:
Motor stěrače |
|
| K41 | Zapalování | |
| K43 | do 07.1999:
Směrovka vlevo |
|
| K44 | do 07.1999:
Směrovka vpravo |
|
| K110 | Otevírání zadního víka | |
| K118 | do 07.1999:
Vnitřní osvětlení |
|
| K164 | po 09.1999:
Motor stěrače; do 07.1999: Čisticí systém světlometů. |
|
| A66 | Akustický signál světelného upozornění | |
Schéma pojistek motorového prostoru (do 07.2000)
| Číslo | Ampéráž [A] | Popis |
| 23 | 10 | Přední světla vlevo |
| 24 | 10 | Přední světla vpravo |
| 25 | 10 | Dálková světla vlevo |
| 26 | 10 | Dálková světla vpravo |
| 27 | 10 | Senzor HEGO |
| 28 | 15 | Elektronická kontrola motoru |
| 29 | 20 | Světla zpátečky;
Klimatizace. |
| 30 | 3 | ABS |
| 31 | 30 | ABS |
| 32 | 3 | PCM paměť |
| 33 | 30 | ABS |
| 34 | 30 | Nastavení oktanu |
| 35 | 10 | Palivové čerpadlo |
| 36 | 60 | Motor pro startování;
Ventilátor chlazení motoru. |
| 37 | 40 | Zesilovač;
Systém čištění světlometů. |
| 38 | 60 | Relé pro startování |
| 39 | 60 | Hlavní zdroj napájení elektrického systému vozidla
elektrického systému vozidla |
| 40 | 60 | Schéma pojistek v
kabině; Spínač pro startování |
| Relé | ||
| K4 | Relé pro udržení výkonu | |
| K94 | Motorek pro startování | |
| K32 | Klimatizace | |
| K36 | Světla pro denní svícení | |
| K37 | Dálková světla | |
| K45 | Ventilátor chlazení motoru | |
| K46 | Ventilátor chlazení motoru (vysoká rychlost) | |
| K157 | Pomocné relé | |
| K158 | Klimatizace | |
| Dioda | ||
| V33 | Relé pro udržení výkonu | |
Schéma pojistek motorového prostoru (po 07.2000)
| Číslo | Ampéráže [A] | Popis |
| 23 | 10 | Přední světla vlevo |
| 24 | 30 | ABS |
| 25 | 10 | Přední světla vpravo |
| 26 | 10 | ABS |
| 27 | 10 | Dálková světla vlevo |
| 28 | 3 | ABS |
| 29 | 10 | Dálková světla vpravo |
| 30 | 15 | Elektronická kontrola motoru |
| 31 | 10 | Palivové čerpadlo |
| 32 | 20 | Klimatizace |
| 33 | 3 | PCM paměť |
| 34 | 30 | Nastavení oktanu (do 09.2000) |
| 35 | – | – |
| 36 | 10 | HEGO senzor |
| 37 | – | – |
| 38 | – | – |
| 51 | 60 | Motor startování, ventilátor chlazení motoru |
| 52 | 40 | Systém čištění světlometů |
| 53 | 60 | Relé startování |
| 54 | – | – |
| 55 | 60 | Hlavní zdroj napájení elektrického
systému vozidla. |
| 56 | 60 | Schéma pojistek v
kabině; Spínač startování. |
| Relé | ||
| K4 | Relé udržení výkonu | |
| K26 | Mlhová světla | |
| K32 | Klimatizace | |
| K45 | Ventilátor chlazení motoru | |
| K46 | Ventilátor chlazení motoru (vysoká rychlost) | |
| K94 | Spustit blok | |
| K157 | Pomocné relé | |
| K158 | Klimatizace | |
| K243 | Světla s omezeným dosahem | |
| K244 | Dálková světla | |
| Dioda | ||
| V22 | Relé ventilátoru chlazení motoru | |
| V33 | Relé udržení výkonu | |
Ford Puma (2019-2020) – schéma pojistkové skříňky
Rok výroby: 2019, 2020.
Pojistky zapalovače cigaret (zásuvka napájení) ve Fordu Puma jsou pojistky 83 a 84 v pojistkové skříňce motorového prostoru.

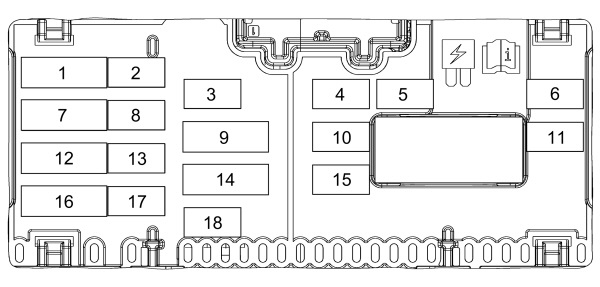

Schéma pojistkové skříňky kabiny
Poloha pojistkové skříňky
Panel pojistek se nachází za prostorem pro cestující (LHD) nebo pod prostorem pro cestující (RHD).

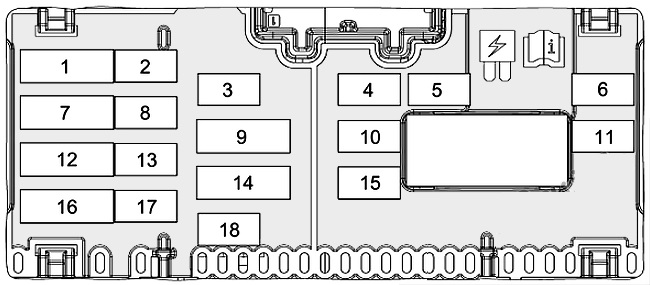

Schéma pojistkové skříňky
Přiřazení pojistek v přístrojové desce
| Nr | Amp [A] | Popis |
|---|---|---|
| 1 | 5A | Modul řízení omezení; Senzor teploty a vlhkosti ve vozidle. |
| 2 | 10 A | Modul řízení parkovací asistence. |
| 3 | 10 A | Klíč na zapalování; Spínač zapalování; Telematický modul. |
| 4 | 20A | Zámek. |
| 5 | 10 A | Otevírací střecha |
| 6 | 30A | Spínač pravého zrcátka; Elektrická přední okna na pravé straně. |
| 7 | 5A | Indikátor deaktivace airbagu spolujezdce; Zpětné zrcátko s automatickou funkcí zatmavení. |
| 8 | 10 A | Datový konektor. |
| 9 | 5A | Modul centrálního zabezpečení. |
| 10 | 15A | Ochrana pro děti; Dvířka nádrže na palivo. |
| 11 | 30A | Spínač levého zrcátka; Elektrická přední okna na levé straně. |
| 12 | 15A | Vyhřívaný volant; Modul řízení světlometů. |
| 13 | 15A | Hlasové ovládání; Informační a zábavní displej; CD přehrávač. |
| 14 | 7,5A | Akustický signál s bateriovým napájením. |
| 15 | 10 A | Akustický signál proti krádeži. |
| 16 | 7,5A | Řízení klimatizace; Modul volantu; Přístrojová deska; Datový konektor. |
| 17 | 20A | Audio jednotka. |
| 18 | 20A | Nepoužívá se. |
Schéma rozložení pojistek v motorovém prostoru
Poloha rozložení pojistek

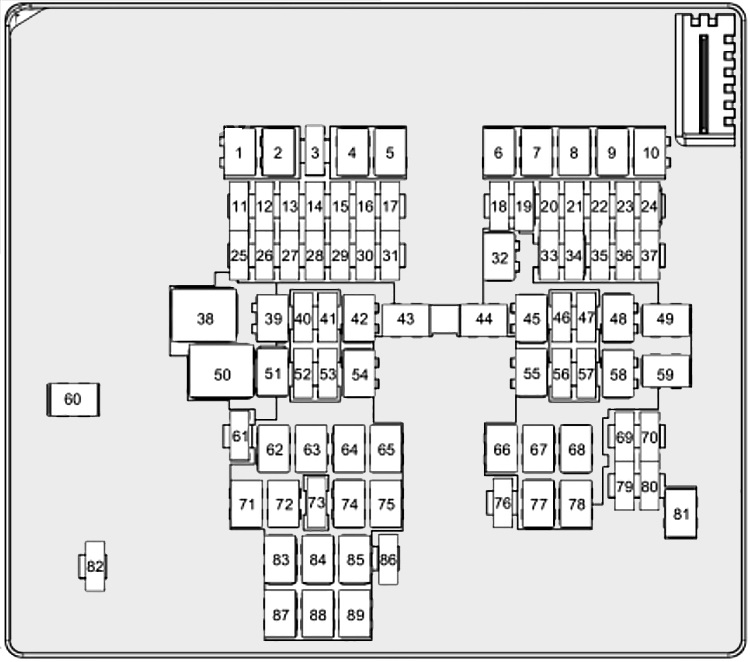

Schéma rozložení pojistek
Přiřazení pojistek v motorovém prostoru
| Číslo | Amp [A] | Popis |
|---|---|---|
| Číslo | Amp [A] | Popis |
| 1 | – | Nepoužívá se. |
| 2 | 60A | Ohřívač nasávaného vzduchu. |
| 3 | 10 A | Ohřívané trysky předních stěračů. |
| 4 | 40A | Ohřívaný prvek na levé straně čelního skla. |
| 5 | – | Nepoužívá se. |
| 6 | 30A | Motor startování. |
| 7 | 40A | Motor ventilátoru. |
| 8 | – | Nepoužívá se. |
| 9 | – | Nepoužívá se. |
| 10 | – | Nepoužívá se. |
| 11 | 20A | Blokování sloupku řízení. |
| 12 | 10 A | Spojka klimatizace. |
| 13 | – | Nepoužívá se. |
| 14 | – | Nepoužívá se. |
| 15 | – | Nepoužívá se. |
| 16 | – | Nepoužívá se. |
| 17 | 5A | Modul řízení systému přenosu. |
| 18 | 10 A | Vyhřívaný volant. |
| 19 | 5A | Elektronický posilovač řízení. |
| 20 | – | Nepoužívá se. |
| 21 | – | Nepoužívá se. |
| 22 | – | Nepoužívá se. |
| 23 | 10 A | Modul multikonfigurace sedadla pro cestující. |
| 24 | 10 A | Modul multikonfigurace sedadla řidiče. |
| 25 | 10 A | Čerpadlo chladicí kapaliny. Odtokový ventil. |
| 26 | 15A | Větrací ventil palivové nádrže; Senzor polohy vačkového hřídele; Senzor tlaku paliva; Elektromagnetický ventil pro ovládání variabilních lopatek turbodmychadla; Bypass ventil chladiče recirkulace výfukových plynů; Elektromagnetický ventil Wastegate; Senzor ohřívání kyslíku. |
| 27 | 20A | Modul řízení systému přenosu. |
| 28 | 15A | Aktivní roleta; Olejové čerpadlo; Kompresor klimatizace; Elektromagnetický ventil Wastegate; Senzor přítomnosti vody v palivu. |
| 29 | 15A | Zapalovací cívka; Kondenzátor pro tlumení hluku. |
| 30 | 10 A | Přetlakový ventil klimatizace. |
| 31 | – | Nepoužívá se. |
| 32 | 30A | Modul řízení karoserie. |
| 33 | 10 A | Systém informování o mrtvém úhlu; Modul tempomatu; Přední parkovací kamera; Zadní parkovací kamera; Modul řízení asistence při parkování. |
| 34 | – | Nepoužívá se. |
| 35 | 10 A | Světlomety. |
| 36 | 5A | Systém prevence zablokování kol. |
| 37 | – | Nepoužívá se. |
| 38 | 40A | Motor ventilátoru. |
| 39 | – | Nepoužívá se. |
| 40 | – | Nepoužívá se. |
| 41 | 20A | Vyhřívaná sedadla. |
| 42 | – | Nepoužívá se. |
| 43 | 40A | Modul tažení přívěsu. |
| 44 | 40A | Ohřívaný prvek na pravé straně čelního skla. |
| Nr | Amp [A] | Popis |
|---|---|---|
| 45 | 30A | Modul zadních dveří na levé straně. |
| 46 | 5A | Nastavení světlometů. |
| 47 | 15A | Zesilovač audio zařízení. |
| 48 | 20A | Otevřená střecha |
| 49 | 60A | Čerpadlo proti zablokování. |
| 50 | 60A | Ventilátor chlazení s vysokou rychlostí. |
| 51 | – | Nepoužívá se. |
| 52 | 10 A | Připojovací konektor dat. |
| 53 | – | Nepoužívá se. |
| 54 | 30A | Modul zadních dveří na pravé straně. |
| 55 | 30A | Ventil proti zablokování. |
| 56 | 5A | Spínač zapnutí brzdy. |
| 57 | 15A | Zesilovač audio zařízení. |
| 58 | 30A | Elektrické dveře. |
| 59 | 40A | Modul řízení karoserie. |
| 60 | – | Nepoužívá se. |
| 61 | – | Nepoužívá se. |
| 62 | – | Nepoužívá se. |
| 63 | – | Nepoužívá se. |
| 64 | – | Nepoužívá se. |
| 65 | – | Nepoužívá se. |
| 66 | – | Nepoužívá se. |
| 67 | – | Nepoužívá se. |
| 68 | 20A | Čerpadlo paliva. |
| 69 | – | Nepoužívá se. |
| 70 | – | Nepoužívá se. |
| 71 | – | Nepoužívá se. |
| 72 | – | Nepoužívá se. |
| 73 | 5A | Senzor deště. |
| 74 | 30A | Motor stěrače předního skla. |
| 75 | – | Nepoužívá se. |
| 76 | – | Nepoužívá se. |
| 77 | 25A | Vyhřívané zadní sklo. |
| 78 | – | Nepoužívá se. |
| 79 | 20A | Klakson. |
| 80 | – | Nepoužívá se. |
| 81 | – | Nepoužívá se. |
| 82 | 15A | Čerpadlo stěrače zadního skla. |
| 83 | 20A | Zapalovač cigaret; Místa pro pomocné napájení vpředu. |
| 84 | 20A | Místa pro pomocné napájení vzadu. |
| 85 | 40A | Ventilátor chlazení s nízkou rychlostí. |
| 86 | 20A | Zadní stěrač. |
| 87 | – | Nepoužívá se. |
| 88 | – | Nepoužívá se. |
| 89 | – | Nepoužívá se. |
Ford Puma – schéma pojistkové skříňky
Rok výroby: 2021, 2022.
Pojistky zapalovače cigaret (zásuvky napájení) ve Fordu Puma jsou pojistky 83(přední), 84(zadní) v pojistkové skříňce v motorovém prostoru.
Motorový prostor

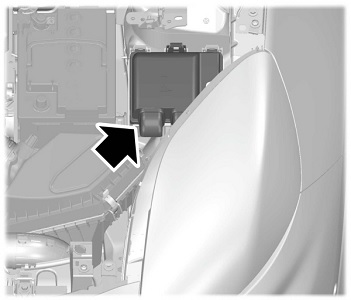

Pojistková skříňka v motorovém prostoru

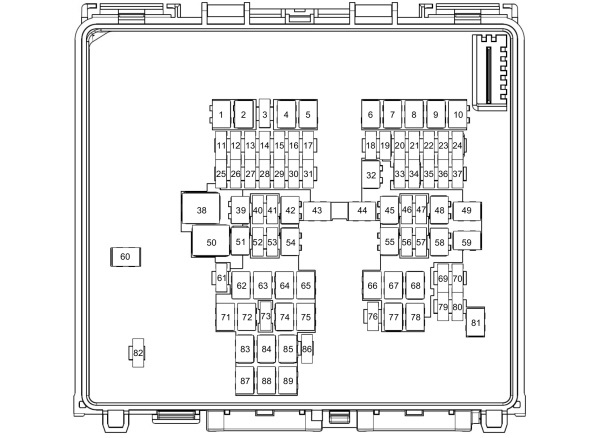

Pojistková skříňka v motorovém prostoru
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | – | Není používáno. |
| 2 | 60 A | Ohřívač nasávaného vzduchu. |
| 3 | 10 A | Vyhřívané trysky stěračů čelního skla. |
| 4 | 40 A | Vyhřívací prvek čelního skla na levé straně. |
| 5 | – | Není používáno. |
| 6 | 30 A | Motorek startování. |
| 7 | 40 A | Motor ventilátoru. |
| 8 | – | Není používáno. |
| 9 | 60 A | Modul řízení svíček; Modul řízení převodovky. |
| 10 | – | Není používáno. |
| 11 | 20 A | Blokování sloupku řízení. |
| 12 | 10 A | Spojka klimatizace. |
| 13 | – | Není používáno. |
| 14 | – | Není používáno. |
| 15 | – | Není používáno. |
| 16 | 5 A | Integrované s řemenem alternátoru motorku startování — MHEV. |
| 17 | 5 A | Modul řízení pohonného systému. |
| 18 | 10 A | Vyhřívaný volant. |
| 19 | 5 A | Systém elektronické asistence řízení. |
| 20 | 7,5 A | Modul řízení převodovky. |
| 21 | – | Není používáno. |
| 22 | – | Není používáno. |
| 23 | 10 A | Modul sedadla s více konfiguracemi na straně spolujezdce. |
| 24 | 10 A | Modul sedadla s více konfiguracemi na straně řidiče. |
| 25 | 10 A | Čerpadlo chladicí kapaliny; Odtokový ventil. |
| 26 | 15 A | Odtokový ventil par paliva; Senzor polohy vačkového hřídele; Senzor řízení tlaku vstřikování paliva; Elektromagnetický ventil řízení variabilní geometrie lopatek turbíny turbodmychadla; Bypass ventil chladiče systému recirkulace výfukových plynů; Elektromagnetický ventil řízení ventilu přetlaku; Vyhřívaná lambda sonda. |
| 27 | 20 A | Modul řízení pohonného systému. |
| 28 | 15 A | Aktivní otevírání nasávací mřížky; Čerpadlo oleje; Kompresor klimatizačního systému; Elektromagnetický ventil řízení ventilu přetlaku; Senzor přítomnosti vody v palivu. |
| 29 | 15 A | Zapalovací cívka; Kondenzátor potlačení hluku. |
| 30 | 10 A | Ventil přetlaku klimatizačního systému. |
| 31 | 10 A | Modul řízení energie baterie — MHEV. |
| 32 | 30 A | Modul řízení systémů karoserie. |
| 33 | 10 A | Systém monitorování mrtvého úhlu; Modul tempomatu; Přední kamera systému asistence při parkování; Zadní kamera asistence při parkování; Modul řízení systému aktivní asistence při parkování. |
| 34 | 10 A | Modul řízení převodovky. |
| 5 A | Modul řízení dávkování reduktoru. | |
| 35 | 10 A | Světlomety. |
| 36 | 5 A | Systém prevence zablokování kol během brzdění. |
| 37 | – | Není používáno. |
| 38 | 40 A | Motor ventilátoru. |
| 39 | – | Není používáno. |
| 40 | 10 A | Modul řízení energie baterie — MHEV. |
| 41 | 20 A | Vyhřívaná sedadla. |
| 42 | – | Není používáno. |
| 43 | 40 A | Modul tažení přívěsu. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 44 | 40 A | Vyhřívací prvek čelního skla na pravé straně. |
| 45 | 30 A | Modul levých zadních dveří. |
| 46 | 5 A | Nastavení polohy světlometů. |
| 47 | 15 A | Audio zesilovač. |
| 48 | 20 A | Otevíratelná střecha. |
| 49 | 60 A | Čerpadlo systému prevence zablokování kol během brzdění. |
| 50 | 60 A | Vysokorychlostní chladicí ventilátor. |
| 51 | – | Nepoužívá se. |
| 52 | 10 A | Diagnostický konektor. |
| 53 | – | Nepoužívá se. |
| 54 | 30 A | Modul pravých zadních dveří. |
| 55 | 30 A | Ventil systému prevence zablokování kol během brzdění. |
| 56 | 5 A | Spínač zapnutí/vypnutí brzd. |
| 57 | 15 A | Audio zesilovač. |
| 58 | 30 A | Elektrické otevírání/zavírání zadních dveří karoserie. |
| 59 | 40 A | Modul řízení systémů karoserie. |
| 60 | – | Nepoužívá se. |
| 61 | – | Nepoužívá se. |
| 62 | – | Nepoužívá se. |
| 63 | – | Nepoužívá se. |
| 64 | – | Nepoužívá se. |
| 65 | – | Nepoužívá se. |
| 66 | – | Nepoužívá se. |
| 67 | – | Nepoužívá se. |
| 68 | 20 A | Čerpadlo paliva. |
| 69 | – | Nepoužívá se. |
| 70 | – | Nepoužívá se. |
| 71 | – | Nepoužívá se. |
| 72 | – | Nepoužívá se. |
| 73 | 5 A | Senzor deště. |
| 74 | 30 A | Motor stěrače čelního skla. |
| 75 | – | Nepoužívá se. |
| 76 | – | Nepoužívá se. |
| 77 | 25 A | Vyhřívání zadního skla. |
| 78 | – | Nepoužívá se. |
| 79 | 20 A | Klakson. |
| 80 | – | Nepoužívá se. |
| 81 | 25 A | Vyhřívač na naftu. |
| 82 | 15 A | Čerpadlo zadního stěrače. |
| 83 | 20 A | Zapalovač cigaret. Dodatečné napájecí zásuvky vpředu. |
| 84 | 20 A | Dodatečné napájecí zásuvky vzadu. |
| 85 | 40 A | Nízkorychlostní chladicí ventilátor. |
| 86 | 20 A | Stěrač zadního skla. |
| 87 | – | Nepoužívá se. |
| 88 | – | Nepoužívá se. |
| 89 | – | Nepoužívá se. |
Pojistková skříňka v prostoru pro cestující
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 1 | 5 A | Modul řízení systému doplňkové bezpečnosti; Interní senzor teploty a vlhkosti. |
| 2 | 10 A | Modul řízení systému aktivní pomoci při parkování. |
| 3 | 10 A | Spínač zapalování; Tlačítko spínače zapalování; Telematický modem. |
| 4 | 20 A | Zamknutí; Odemknutí. |
| 5 | 10 A | Otevíratelná střecha. |
| 6 | 30 A | Elektrická přední okna na pravé straně. |
| 7 | 5 A | Kontrolka deaktivace airbagu pro cestujícího; Zrcadlo se zpětným pohledem s automatickou funkcí zatemnění. |
| 8 | 10 A | Nepoužívá se. |
| 9 | 5 A | Centrální modul řízení alarmu; Zadní dveře karoserie otevíratelné/zavíratelné bez použití rukou; Elektrické otevírání/zavírání zadních dveří karoserie. |
| 10 | 15 A | Blokování otevírání dveří pro děti; Víčko nádrže na palivo. |
| 11 | 30 A | Elektrická přední okna na levé straně. |
| 12 | 15 A | Vyhřívaný volant; Modul řízení světlometů. |
| 13 | 15 A | Hlasové ovládání; Informační displej a elektronický systém spotřeby; CD přehrávač. |
| 14 | 7,5 A | Siréna alarmu napájená baterií; Modul bezdrátového nabíjení. |
| 15 | 10 A | Siréna systému alarmu. |
| 16 | 7,5 A | Systém vytápění, větrání a klimatizace; Modul volantu; Tachometr; Diagnostický konektor. |
| 17 | 20 A | Audio systém. |
| 18 | 20 A | Nepoužívá se. |
O Ford Puma (1997-2022)
Ford Puma, vyráběný v letech 1997 až 2022, je kompaktní sportovní kupé, které si získalo oblibu díky svému dynamickému designu a sportovním jízdním vlastnostem. Tento model byl původně uveden na trh jako dvoudveřové kupé, které nabízelo agilní jízdu a precizní řízení. Ford Puma byl vybaven různými motorizacemi, včetně benzínových motorů s objemem od 1,4 do 1,7 litru, které poskytovaly dostatečný výkon pro sportovní jízdu. V průběhu let se model vyvíjel a přizpůsoboval moderním trendům, přičemž si zachoval svou sportovní DNA a atraktivní vzhled.
Schéma pojistkové skříňky Ford Puma
Tato stránka zobrazuje schéma pojistkové skříňky pro Ford Puma, která je nezbytná pro správnou údržbu a opravy vozidla. V typickém případě se pojistková skříňka nachází v motorovém prostoru a v kabině vozidla. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, jako jsou světla, stěrače nebo klimatizace. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a obsahu.
