Ford Expedition UN93 (1997-2002) – pojistková skříňka
Schéma pojistek a relé – Ford Expedition UN93
Týká se vozidel vyrobených v letech:
1997, 1998, 1999, 2000, 2001, 2002.

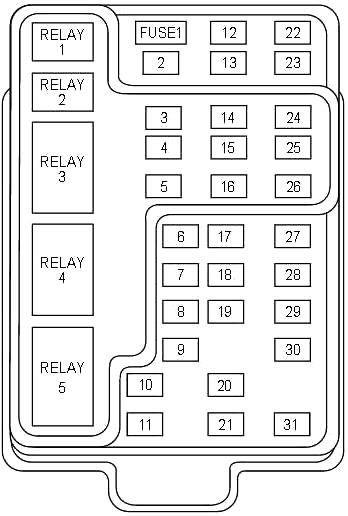

Schéma pojistkové skříně v kabině
Pojistkový panel se nachází pod a nalevo od volantu, blízko brzdového pedálu. Vytáhněte kryt panelu směrem ven, abyste se dostali k pojistkám. K odstranění pojistky použijte nástroj na odstranění pojistek, který je umístěn na krytu pojistkového panelu.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 25 | Audio |
| 2 | 5 | palubní počítač, |
| Automatická elektronická kontrola teploty (EATC), | ||
| Modul řízení motoru (PCM), | ||
| Skupina | ||
| 3 | 20 | Zapalovač, |
| Konektor skeneru OBD-II | ||
| 4 | 7,5 | Modul dálkového přístupu, |
| zrcadla, | ||
| Funkce paměti (sedadla a pedály) | ||
| 5 | 15 | Modul kontroly rychlosti, |
| Světlo couvání, | ||
| Modul EVO, | ||
| Spínač režimu klimatizace (relé předního ventilátoru), | ||
| Relé denních světel, | ||
| Systém detekce couvání, | ||
| Automatická blokace, | ||
| Zrcadlo E/C | ||
| 6 | 5 | Skupina, |
| palubní počítač, | ||
| Kompas | ||
| Elektromagnet blokování brzdového převodu, | ||
| Modul pneumatického odpružení, | ||
| Modul GEM, | ||
| Senzor otáčení EVO, | ||
| Zrcadlo vyhřívané, | ||
| Ohřívač zadního skla, | ||
| Systém detekce couvání | ||
| 7 | 5 | Relé ventilátoru A/C (přes pojistku 22) |
| 8 | 5 | Rádio, |
| Modul dálkového přístupu, | ||
| Modul GEM | ||
| 9 | – | Nepoužívá se |
| 10 | – | Nepoužívá se |
| 11 | 30 | Relé čerpadla stěrače předního skla, |
| Relé chodu stěračů/relé parkování, | ||
| Relé stěračů Hi/LO, | ||
| Motor stěrače čelního skla, | ||
| Relé čerpadla stěrače zadního skla | ||
| 12 | 15 | Spínač pneumatického odpružení |
| 13 | 20 | Spínač brzdového světla (žárovky), |
| Směrovky/nebezpečí, | ||
| Modul kontroly rychlosti | ||
| 14 | 15 | Zadní stěrač, |
| Světla přístrojové desky, |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Relé úspory baterie, | ||
| Relé vnitřního osvětlení, | ||
| Relé zpoždění příslušenství (elektrická okna, otevírací střecha, okna s otevíráním) | ||
| 15 | 5 | Spínač brzdových světel, (kontrola rychlosti, blokování převodovky brzdy, ABS, vstupy modulu PCM, modul pneumatického odpružení, automatické blokování), |
| Modul GEM | ||
| 16 | 20 | Světlomety (dálková světla), |
| Přístrojová deska (indikátor dálkových světel) | ||
| 17 | 10 | Vyhřívaná zrcátka |
| Indikátor spínače vyhřívané sítě | ||
| 18 | 5 | Osvětlení přístrojů (napájení stmívače) |
| 19 | – | Nepoužívá se |
| 20 | 5 | Audio, |
| Modul pneumatického odpružení, | ||
| Modul GEM, | ||
| Modul paměti | ||
| 21 | 15 | Relé startéru, |
| pojistka 20, | ||
| Spínač rozsahu převodovky | ||
| 22 | 10 | Modul airbagu, |
| Spínač režimu klimatizace (relé ventilátoru), | ||
| EATC, | ||
| Relé ventilátoru EATC, | ||
| Pojistka napájení 7 | ||
| 23 | 10 | Doplňková klimatizace, |
| Vyhřívaná sedadla, | ||
| Nabíjení baterie přívěsu, | ||
| Směrovky/riziko, | ||
| Relé spojky 4×4, | ||
| Zavěšená konzola, | ||
| Zrcadlo E/C, | ||
| Modul systému proti zablokování na 4 kolech (4WABS) | ||
| 24 | – | Nepoužívá se |
| 25 | – | Nepoužívá se |
| 26 | 10 | Pravý světlomet s tlumeným světlem |
| 27 | 5 | Relé mlhových světel a indikátor mlhových světel |
| 28 | 10 | Levý světlomet s tlumeným světlem |
| 29 | 5 | Modul autolampy, |
| Spínač kontroly přetížení převodovky | ||
| 30 | 30 | Pasivní přijímač-vysílač proti krádeži, přístrojová deska, zapalovací cívky, relé modulu řízení pohonného systému |
| 31 | 10 | Integrovaný zadní ovládací panel (audio), |
| CD přehrávač | ||
| Relé 1 | – | Relé vnitřního osvětlení |
| Relé 2 | – | Relé úspory baterie |
| Relé 3 | – | Relé odmrazovače zadního okna |
| Relé 4 | – | Relé okna s jedním dotykem |
| Relé 5 | – | Relé zpoždění ACC |
Pojistková skříňka v motorovém prostoru
Pojistková skříňka pro distribuci napájení se nachází v motorovém prostoru. Pojistková skříňka obsahuje pojistky s vysokým proudem, které chrání hlavní elektrické systémy vozidla před přetížením.
Schéma (verze 1)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 20 | Havarijní světla a zadní světla pro tažení přívěsu |
| 2 | 10 | Diagnostický monitor airbagů |
| 3 | 30 | Blokování napájení |
| 4 | 15 | Pneumatické odpružení |
| 5 | 20 | Klaksón |
| 6 | 30 | Pojistky č. 3 a č. 5 v pojistkové skříňce motorového prostoru |
| 7 | 15 | Světla na polohu a zadní světla |
| 8 | 30 | Světlomety |
| 9 | 15 | Mlhovky a DRL |
| 10 | 25 | Pomocný panel přístrojů (I/P) bod napájení |
| 11 | 25 | Bod pomocného napájení konzoly |
| 12 | 10 | Zadní stěrač |
| 13 | 30 | Pomocný ventilátor |
| 14 | 60 | Systém proti zablokování na čtyřech kolech (4WABS) |
| 15 | 50 | Kompresor pneumatického odpružení |
| 16 | 40 | Nabíjení baterie přívěsu, pojistka č. 2 v pojistkové skříňce motorového prostoru, pojistka č. 4 v pojistkové skříňce motorového prostoru |
| 17 | 30 | Motor a spojka převodovky s pohonem všech kol (4WD) |
| 18 | 30 | Vyhřívání sedadla řidiče |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 19 | 20 | Čerpadlo paliva |
| 20 | 50 | Zapalování v pojistkové skříňce napájené proudem |
| 21 | 50 | Zapalování v pojistkové skříňce napájené proudem |
| 22 | 50 | Napájení baterie pojistkové skříňky |
| 23 | 40 | Přední ventilátor |
| 24 | 30 | Výkon řídicí jednotky systému pohonu |
| 25 | 30 CB | Okna |
| 26 | – | nevyužité |
| 27 | 40 | Osvětlení vyhřívané a zrcátka |
| 28 | 30 | Elektrická brzda pro tažení přívěsu |
| 29 | 30 | Hybridní ventilátor, otevírací střecha, okna s křídlem |
| 1 | – | nevyužité |
| 2 | – | dioda PCM |
| 1 | – | Stěrače čelního skla na vysokou/nízkou rychlost |
| 2 | – | Stěrače čelního skla v provozu/parkování |
| 3 | – | Relé čerpadla předního stěrače |
| 4 | – | Relé čerpadla paliva |
| 5 | – | Relé klaksonu |
| 6 | – | Relé výkonu PCM |

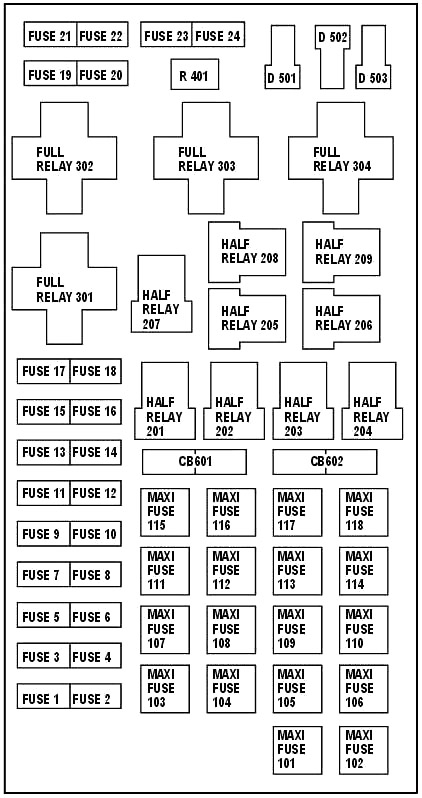

Schéma (verze 2)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 20 | Bod napájení |
| 2 | 30 | Modul řízení systému pohonu |
| 3 | 30 | Světlomety/Automatická světla |
| 4 | 20 | Konzola Powerpoint |
| 5 | 20 | Světla couvání/Světla parkování přívěsu |
| 6 | 15 | Světla polohy/autolampy, napájí pojistku kabiny 18 |
| 7 | 20 | Klaksón |
| 8 | 30 | Elektrické zámky dveří |
| 9 | 15 | Denní světla (DRL), mlhová světla |
| 10 | 20 | Čerpadlo paliva |
| 11 | 20 | Pole alternátoru |
| 12 | 10 | Zadní stěrače |
| 13 | 15 | Spojka klimatizace |
| 14 | – | Nepoužívá se |
| 15 | 10 | Světla jízdy |
| 16 | – | Nepoužívá se |
| 17 | 10 | Elektrická okna |
| 18 | 15 | Modul řízení systému pohonu, vstřikovače paliva, čerpadlo paliva, senzor hmotnostního průtoku vzduchu |
| 19 | 10 | Světla brzdění přívěsu a odbočení doprava |
| 20 | 10 | Světla brzdění přívěsu a odbočení doleva |
| 21 | – | Nepoužívá se |
| 22 | – | Nepoužívá se |
| 23 | 15 | Senzory HEGO, odvětrání nádrže, automatická převodovka, senzor CMS |
| 24 | – | Nepoužívá se |
| 101 | 30 | Nabíjení baterie přívěsu |
| 102 | 50 | Modul proti zablokování na čtyřech kolech |
| 103 | 50 | Napájení baterie bloku připojení |
| 104 | 30 | Motor a spojka převodovky 4×4 |
| 105 | 40 | Přední ventilátor klimatizace |
| 106 | – | Nepoužívá se |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 107 | – | Nepoužívá se |
| 108 | 30 | Elektrická brzda pro tažení přívěsu |
| 109 | 50 | Kompresor pneumatického odpružení |
| 110 | 30 | Vyhřívaná sedadla |
| 111 | 40 | Napájení baterie spínače zapalování (startovací obvod) |
| 112 | 30 | Sedadlo řidiče, nastavitelné pedály, paměťový modul |
| 113 | 40 | Napájení baterie spínače zapalování (startovací a příslušenství obvody) |
| 114 | 30 | Pomocný ventilátor pro klimatizaci |
| 115 | – | Nepoužívá se |
| 116 | 40 | Ohřívač zadního skla, vyhřívaná zrcátka |
| 117 | – | Nepoužívá se |
| 118 | – | Nepoužívá se |
| 201 | – | Relé světla polohy přívěsu |
| 202 | – | Relé fungování předního stěrače/parkovací relé |
| 203 | – | Relé světla couvání přívěsu |
| 204 | – | Relé spojky klimatizace |
| 205 | – | Zadní stěrač dole |
| 206 | – | Relé mlhových světel |
| 207 | – | Relé čerpadla předního stěrače |
| 208 | – | Relé čerpadla zadního stěrače |
| 209 | – | Zadní stěrač nahoře |
| 301 | – | Relé čerpadla paliva |
| 302 | – | Relé nabíjení baterie přívěsu |
| 303 | – | Relé stěračů |
| 304 | – | Relé řídicího modulu systému pohonu |
| 401 | – | Nepoužívá se |
| 501 | – | Dioda řídicího modulu systému pohonu |
| 502 | – | Dioda spojky klimatizace |
| 503 | – | Nepoužívá se |
| 601 | 30 | Zdržané příslušenství (ovládání oken, sklopná okna, střešní okno) |
| 602 | – | Nepoužívá se |

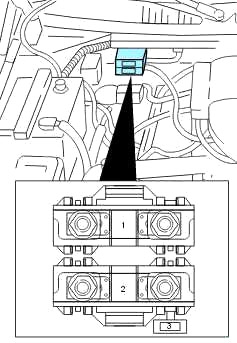

Pojistky hlavní baterie (megapojistky)
Pojistky hlavní baterie se nacházejí v motorovém prostoru blízko baterie. Ford doporučuje, aby megapojistky byly udržovány kvalifikovaným servisním technikem.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 1 | 175 | Pojistková skříňka megafusible |
| 2 | 175 | Megafusible alternátoru |
| 3 | 20 | Minifusible pole alternátoru |
Mini pojistková skříňka motoru
Minipojistky motoru se nacházejí na straně řidiče v motorovém prostoru.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 1 | 5 | Modul řízení systému pohonu (PCM) |
| 2 | 20 | Brzdová světla/zadní světla přívěsu |
| 3 | 10 | Panel ovládání audio systému vzadu integrovaný (RICP), CD měnič, rádio |
| 4 | 10 | Světla ve dveřích |
| 5 | 20 | Zesilovač, zesilovač subwooferu |
| 6 | – | Nepoužívá se |
O Ford Expedition UN93 (1997-2002)
Ford Expedition UN93, vyráběný v letech 1997 až 2002, je velké SUV, které se vyznačuje robustním designem a prostorným interiérem. Tento model byl navržen tak, aby poskytoval komfort a výkon pro rodinné výlety i náročnější terény. Expedition UN93 nabízel různé možnosti motorů, včetně populárního 4,6litrového a 5,4litrového V8 motoru, které zajišťovaly dostatečnou sílu pro těžké náklady a tažení přívěsů. Díky své velikosti a výkonu se stal oblíbeným mezi řidiči, kteří hledali spolehlivé vozidlo s velkou kapacitou a všestranností.
Schéma pojistkové skříňky Ford Expedition UN93
Tato stránka zobrazuje schéma pojistkové skříňky pro Ford Expedition UN93, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu jsou pojistkové skříňky obvykle umístěny pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérovou hodnotu a komponenty, které chrání. Je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnou provoz vozidla, proto je důležité mít přehled o jejím obsahu a správně ji udržovat.
