Subaru Legacy (1999-2014) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Subaru Legacy (1999–2014), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Kabina
Pojistková skříňka se nachází za krytem nalevo od volantu.
Přístrojová deska (2,5 l)
| Číslo | Ampér [A] | Popis |
|---|---|---|
| Číslo | Ampér [A] | Popis |
| 1 | 15A | Ventilátor topení |
| 2 | 15A | Ventilátor topení |
| 3 | 15A | Elektrický zámek dveří, bezklíčový přístup |
| 4 | 20A | Zapalovač, elektrická zrcátka |
| 5 | 10 A | Zadní světlo, obrysové světlo |
| 6 | 15A | Airbag SRS |
| 7 | 15A | Přední mlhové světlo |
| 8 | 30A | Elektromagnetický ventil ABS |
| 9 | 15A | Rádio, hodiny |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 10 | 15A | Přívěs |
| 11 | 15A | Systém startování motoru, airbag SRS |
| 12 | 10 A | Regulace jasu osvětlení |
| 13 | 15A | Palivové čerpadlo |
| 14 | 10 A | Stěrač a ostřikovač zadního skla |
| 15 | 30A | Stěrač a ostřikovač čelního skla |
| 16 | 20A | Brzdové světlo |
| 17 | 15A | Klimatizace |
| 18 | 15A | Zpětné světlo, tempomat, kontrola ABS |
| 19 | 20A | Vyhřívání zrcátek, odmrazovač stěračů |
| 20 | 20A | Lisování příslušenství, vyhřívání sedadla |

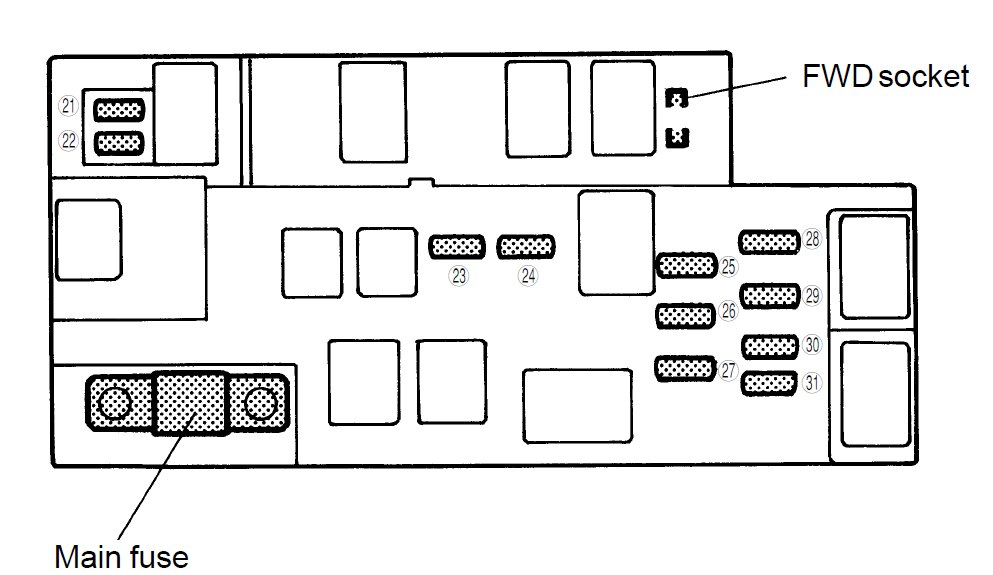

Motorový prostor
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 21 | 20A | Ventilátor chladiče (hlavní) |
| 22 | 20A | Ventilátor chladiče (sekundární) |
| 23 | 20A | Vyhřívání zadního skla |
| 24 | 15A | Mlhové světlo, klakson |
| 25 | 15A | Počítadlo kilometrů, kontrolka systému airbag SRS |
| 26 | 10 A | Jednotka řízení automatické převodovky, JEDNOTKA ABS |
| 27 | 10 A | Alternátor |
| 28 | 15A | Světlomet (pravá strana) |
| 29 | 15A | Světlomet (levá strana) |
| 30 | 20A | Spínač osvětlení |
| 31 | 15A | Hodiny, vnitřní osvětlení |
Schéma pojistek a relé – Subaru Legacy
Týká se nových vozidel v letech:
2001, 2002, 2003.

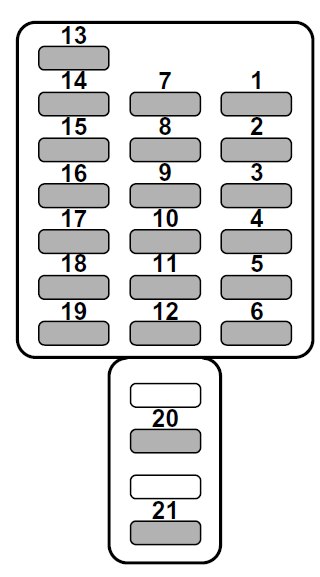

Kabina
Pojistková skříňka se nachází za krytem vlevo od volantu.
Přístrojová deska (2,5 l)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 15A | Ventilátor topení |
| 2 | 15A | Ventilátor topení |
| 3 | 15A | Elektrický zámek dveří, bezklíčový přístup |
| 4 | 20A | Zapalovač, elektrická zrcátka |
| 5 | 10 A | Zadní světlo, parkovací světlo |
| 6 | 15A | Airbag SRS |
| 7 | 15A | Přední mlhové světlo |
| 8 | 30A | Elektromagnetický ventil ABS |
| 9 | 15A | Rádio, hodiny |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 10 | 15A | Přívěs |
| 11 | 15A | Systém startování motoru, airbag SRS |
| 12 | 10 A | Nastavení jasu osvětlení |
| 13 | 15A | Palivové čerpadlo |
| 14 | 10 A | Stěrač a ostřikovač zadního okna |
| 15 | 30A | Stěrač a ostřikovač čelního skla |
| 16 | 20A | Brzdové světlo |
| 17 | 15A | Klimatizace |
| 18 | 15A | Zpětné světlo, tempomat, kontrola ABS |
| 19 | 20A | Vyhřívání zrcátek, odmrazovač stěračů |
| 20 | 20A | Lisování pro příslušenství, vyhřívání sedadla |
Přístrojová deska (3,0 l)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 15A | Ventilátor topení |
| 2 | 15A | Ventilátor topení |
| 3 | 15A | Elektrický zámek dveří, bezklíčový přístup |
| 4 | 20A | Zapalovač, elektrická zrcátka |
| 5 | 10 A | Zadní světlo, parkovací světlo |
| 6 | 15A | Airbag SRS |
| 7 | 15A | Přední mlhové světlo |
| 8 | 30A | Elektromagnetický ventil ABS (VDC) |
| 9 | 15A | Rádio, hodiny |
| 10 | 15A | Přívěs |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 11 | 15A | Systém startování motoru, airbag SRS |
| 12 | 10 A | Nastavení jasu osvětlení |
| 13 | 15A | Palivové čerpadlo |
| 14 | 10 A | Stěrač a ostřikovač zadního okna |
| 15 | 30A | Stěrač a ostřikovač čelního skla |
| 16 | 20A | Brzdové světlo |
| 17 | 15A | Klimatizace |
| 18 | 15A | Zpětné světlo, tempomat, kontrola ABS (VDC) |
| 19 | 20A | Vyhřívání zrcátek, odmrazovač stěračů |
| 20 | 20A | Audio zesilovač McIntosh (pokud je součástí výbavy) |
| 21 | 20A | Tlakové lití pro příslušenství, vyhřívání sedadla |

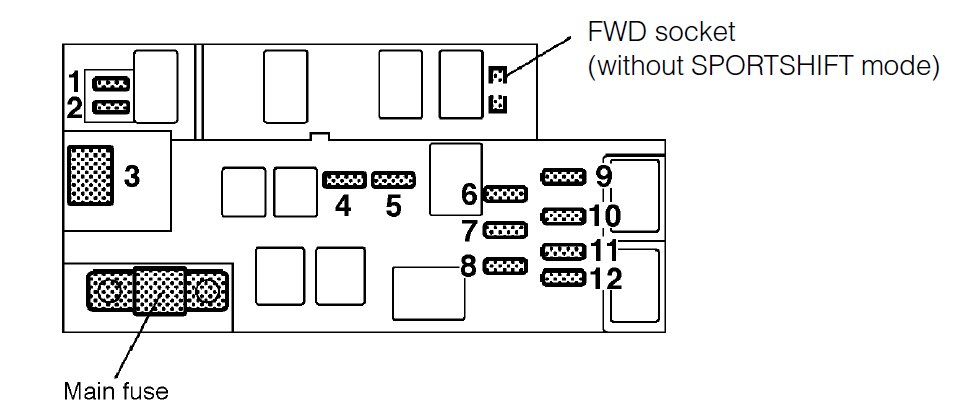

Motor (2,5L)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 1 | 20A | Ventilátor chladiče (hlavní) |
| 2 | 20A | Ventilátor chladiče (sekundární) |
| 3 | 50A | Motor ABS |
| 4 | 20A | Vyhřívání zadního skla |
| 5 | 15A | Havarijní světlo, klakson |
| 6 | 15A | Počítadlo kilometrů, kontrolka systému airbag SRS |
| 7 | 10 A | Řídicí jednotka automatické převodovky, UNITA ABS |
| 8 | 10 A | Alternátor |
| 9 | 15A | Světlomet (pravá strana) |
| 10 | 15A | Světlomet (levá strana) |
| 11 | 20A | Spínač osvětlení |
| 12 | 15A | Hodiny, vnitřní osvětlení |

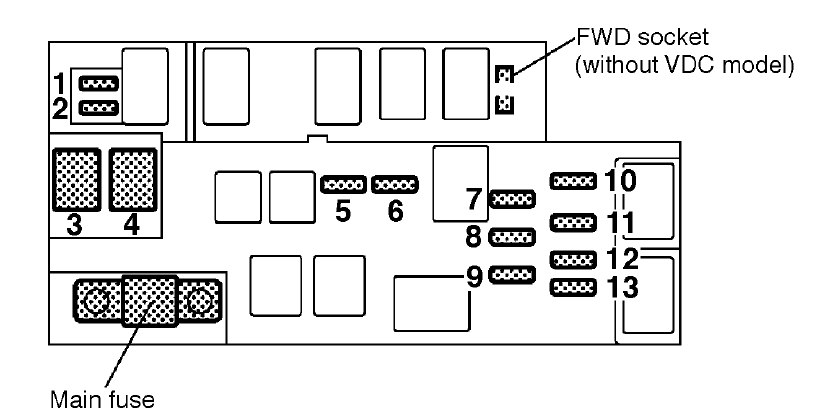

Motor (3,0L)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 1 | 30A | Ventilátor chladiče (hlavní) |
| 2 | 30A | Ventilátor chladiče (sekundární) |
| 3 | 50A | Motor ABS (VDC) |
| 4 | 30A | Audio zesilovač McIntosh (pokud je přítomen ve výbavě) |
| 5 | 20A | Vyhřívání zadního okna |
| 6 | 15A | Havarijní světlo, klakson |
| 7 | 15A | Počítadlo kilometrů, kontrolka systému airbag SRS |
| 8 | 10 A | Řídicí jednotka automatické převodovky, UNITA ABS |
| 9 | 10 A | Alternátor |
| 10 | 15A | Světlomet (pravá strana) |
| 11 | 15A | Světlomet (levá strana) |
| 12 | 20A | Spínač osvětlení |
| 13 | 15A | Hodiny, vnitřní osvětlení |
Subaru Legacy (2003-2009) – schéma pojistky
Rok výroby: 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Pojistky zapalovač cigaret (zásuvka napájení) v Subaru Legacy jsou pojistka 4 v pojistkové skříňce přístrojové desky.

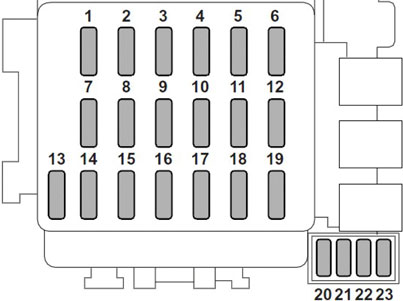

Pojistková skříňka v prostoru pro cestující
| Číslo | Ampér [A] | Popis |
| 1 | 15 | Ventilátor topení |
| 2 | 15 | Klimatizace |
| 3 | 15 | Centrální zamykání;
Dálkový přístup bez klíče. |
| 4 | 20 | Zapalovač cigaret |
| 5 | 10 | Zadní světlo;
Parkovací světlo. |
| 6 | 10 | Airbag SRS |
| 7 | 15 | Mlhová světla;
Zadní světlo. |
| 8 | 20 | Elektromagnet ABS |
| 9 | 15 | Rádio |
| 10 | — | — |
| 11 | 15 | Zapínání motoru;
Airbag SRS; Systém kontroly AT. |
| 12 | 10 | Kontrola jasu osvětlení |
| 13 | 15 | Kombinovaný měřič;
Žárovka SRS. |
| 14 | 10 | Stěrač a ostřikovač zadního okna |
| 15 | 30 | Stěrač a ostřikovač předního skla |
| 16 | 20 | Brzdové světlo |
| 17 | 15 | Klimatizace |
| 18 | 15 | Zpětné světlo;
Tempomat. |
| 19 | 20 | Vyhřívání zrcátka |
| 20 | — | — |
| 21 | 15 | Zapalovací cívka |
| 22 | 10 | ABS zapnutí |
| 23 | 30 | Vyhřívaná sedadla |

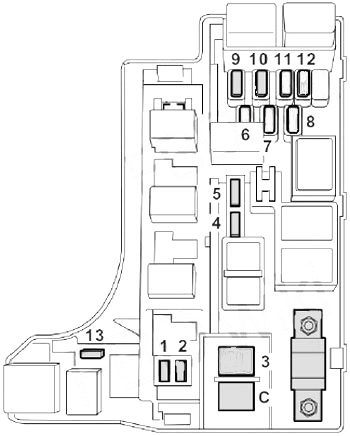

Pojistková skříňka v motorovém prostoru
| Číslo |
Ampér [A] |
Popis |
| 1 | 30 | Ventilátor chladiče (hlavní) |
| 2 | 30 | Ventilátor chladiče (sekundární) |
| 3 | 30 | Motor ABS |
| 4 | 30 | Odmrazovač zadního okna |
| 5 | 15 | Světlomety pro nouzové situace;
Klakson. |
| 6 | 15 | Zapni světla signalizace |
| 7 | 10 | Jednotka automatického ovládání převodovky |
| 8 | 10 | Alternátor |
| 9 | 10 | Hlavní světlo (pravá strana) |
| 10 | 10 | Přední světlo (levá strana) |
| 11 | 20 | Spínač osvětlení |
| 12 | 20 | Hodiny;
Vnitřní osvětlení. |
| 13 | 10 | Turbo:
Kombinovaný ventil sekundárního vzduchu |
Schéma pojistek a relé – Subaru Legacy
Vztahuje se na nové vozy v letech:
2010, 2011, 2012.

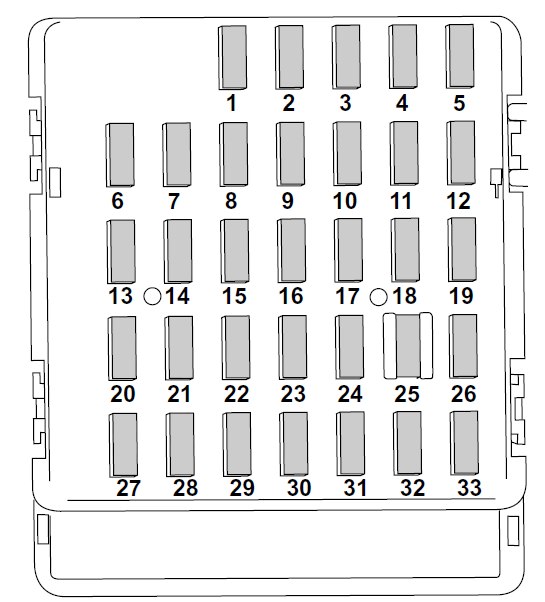

Kabina
Pojistková skříňka se nachází za krytem nalevo od volantu.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 15A | Konektor tažného zařízení |
| 2 | 20A | Elektrické okno zadní (levá strana) |
| 3 | 20A | Elektrická okna (strana řidiče) |
| 4 | 7,5A | Navigační systém, odmrazovač předního stěrače, otevírací střecha |
| 5 | 7,5A | Kombinovaný počítač kilometrů |
| 6 | 7,5A | Elektrická zpětná zrcátka |
| 7 | 7,5A | Integrovaná jednotka |
| 8 | 15A | Brzdová světla |
| 9 | 15A | Relé vyhřívání sedadel |
| 10 | 7,5A | Napájení (baterie) |
| 11 | 7,5A | Aktivuje signál jednotky |
| 12 | 15A | Integrovaná jednotka, automatická převodovka |
| 13 | 20A | Elektrický lis |
| 14 | Prázdné | |
| 15 | 20A | Elektrické okno zadní (pravá strana) |
| 16 | Prázdné |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 17 | 15A | Vyhřívání předního stěrače |
| 18 | 7,5A | Rezervní světlo |
| 19 | 7,5A | Elektronická parkovací brzda, jednotka systému Hill Holder |
| 20 | 10 A | Tlakové napájení příslušenství |
| 21 | 7,5A | Relé startovacího motoru |
| 22 | 15A | Klimatizace |
| 23 | Prázdné | |
| 24 | 15A | Audio, navigační systém |
| 25 | 15A | Systém airbagů SRS |
| 26 | 7,5A | Hlavní ventilátor |
| 27 | 30A | Relé elektrického okna |
| 28 | Prázdné | |
| 29 | 20A | Elektrické okno (strana spolujezdce) |
| 30 | Prázdné | |
| 31 | 7,5A | Automatická klimatizace |
| 32 | Prázdné | |
| 33 | 7,5A | ABS / jednotka dynamického řízení vozidla, posilovač řízení |

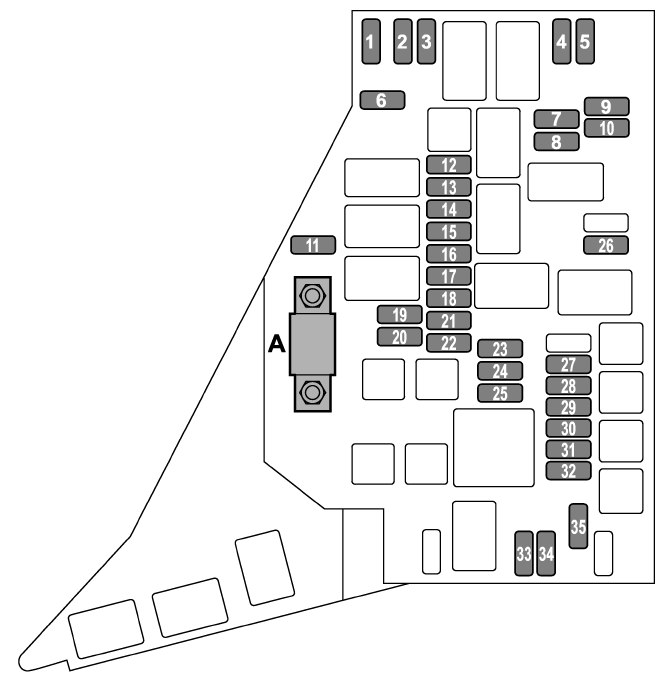

Motorový prostor
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| A | Hlavní pojistka | |
| 1 | 7,5A | Jednotka řízení CVT |
| 2 | 7,5A | Levý klakson |
| 3 | 7,5A | Centrální klakson |
| 4 | 15A | Mlhové světlo (pravá strana) |
| 5 | 15A | Mlhové světlo (levá strana) |
| 6 | 20A | Palivové čerpadlo |
| 7 | 10 A | Dálková světla (levá strana) |
| 8 | 10 A | Dálková světla (pravá strana) |
| 9 | 20A | Jednotka řízení převodovky CVT |
| 10 | 7,5A | Alternátor |
| 11 | 20A | Otevírací střecha |
| 12 | 7,5A | Jednotka řízení motoru |
| 13 | 15A | Jednotka řízení motoru |
| 14 | 15A | Zapalovací cívka |
| 15 | 15A | Jednotka řízení motoru |
| 16 | 15A | Jednotka řízení motoru |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 17 | 15A | Jednotka automatického ovládání převodovky |
| 18 | 10 A | Osvětlení |
| 19 | 10 A | Zadní kombinované světlo |
| 20 | 15A | Havarijní světla a směrovky (jednotka řízení karoserie) |
| 21 | 20A | Zámek dveří (jednotka řízení karoserie) |
| 22 | 15A | Zadní stěrač, ostřikovač zadního skla |
| 23 | 10 A | Přední stěrač |
| 24 | 30A | Přední stěrač |
| 25 | 25A | Vyhřívání zadního skla, vyhřívání zrcátek, vyhřívání předního stěrače |
| 26 | 15A | Ventilátory ventilátoru |
| 27 | 15A | Ventilátory ventilátoru |
| 28 | 25A | Audio jednotka |
| 29 | 25A | Pomocný ventilátor |
| 30 | 25A | Hlavní ventilátor |
| 31 | 30A | ABS / dynamická řídicí jednotka vozidla |
| 32 | 10 A | Mlhové světlo (pravá strana) |
| 33 | 10 A | Mlhové světlo (levá strana) |
| 34 | 10 A | Rezerva (jednotka řízení karoserie) |
Subaru Legacy (2013-2014) – schéma pojistky
Rok výroby: 2013, 2014.
Pojistky zapalovač cigaret (zásuvka napájení) v Subaru Legacy (2013-2014) jsou pojistka 13 a 20 v pojistkové skříňce přístrojové desky.
Panel pojistek umístěný v kabině
| Číslo | Ampér [A] | Popis |
| 1 | 15 | Připojení přívěsu |
| 2 | 20 | Elektrické okno zadní (levá strana) |
| 3 | 20 | Elektrické okno (strana řidiče) |
| 4 | 7,5 | Systém navigace;
Odmlžovač předního stěrače; Otevírací střecha. |
| 5 | 7,5 | Kombinovaný počítač kilometrů |
| 6 | 7,5 | Elektrická zpětná zrcátka |
| 7 | 7,5 | Integrovaná jednotka |
| 8 | 15 | Brzdové světlo |
| 9 | 15 | Relé vyhřívání sedadla |
| 10 | 7,5 | Napájení (baterie) |
| 11 | 7,5 | Spínač signálu jednotky |
| 12 | 15 | Integrovaná jednotka;
Automatická převodovka. |
| 13 | 20 | Elektrická zásuvka |
| 14 | 10 | Integrovaná jednotka |
| 15 | 20 | Elektrické okno zadní (pravá strana) |
| 16 | — | — |
| 17 | 15 | Odmrazovač předního stěrače |
| 18 | 7,5 | Rezervní světlo |
| 19 | 7,5 | Elektronická parkovací brzda;
Jednotka systému Hill Holder (startování do kopce) |
| 20 | 10 | Napájení příslušenství |
| 21 | 7,5 | Relé startovacího motoru |
| 22 | 15 | Klimatizace |
| 23 | — | — |
| 24 | 15 | Audio;
Navigační systém. |
| 25 | 15 | Systém airbag SRS |
| 26 | 7,5 | Hlavní ventilátor |
| 27 | 30 | Relé napájení okna |
| 28 | — | — |
| 29 | 20 | Elektrické okno (strana spolujezdce) |
| 30 | — | — |
| 31 | 7,5 | Automatická klimatizace |
| 32 | 7,5 | Blokování řízení |
| 33 | 7,5 | ABS;
Komponent řídicí dynamiky vozidla (DTC); Posilovač řízení. |
Panel pojistek umístěný v motorovém prostoru
| Č. | Ampér [A] | Popis |
| 1 | 7,5 | Jednotka řízení CVT |
| 2 | 7,5 | Klakson (pravá strana) |
| 3 | 7,5 | Klakson (uprostřed) |
| 4 | 15 | Světlomet s tlumeným světlem (pravá strana) |
| 5 | 15 | Světlomet s tlumeným světlem (levá strana) |
| 6 | 20 | Palivové čerpadlo |
| 7 | 10 | Světlomety s dálkovým světlem (levá strana) |
| 8 | 10 | Světlomety s dálkovým světlem (pravá strana) |
| 9 | 20 | Jednotka řízení převodovky CVT |
| 10 | 7,5 | Alternátor |
| 11 | 10 | Systém viditelnosti |
| 12 | 20 | Otevírací střecha |
| 13 | 7,5 | Jednotka řízení motoru |
| 14 | 15 | Jednotka řízení motoru |
| 15 | 15 | Zapalovací cívka |
| 16 | 15 | Jednotka řízení motoru |
| 17 | 15 | Jednotka řízení motoru |
| 18 | 10 | Jednotka automatického ovládání převodovky |
| 19 | 10 | Osvětlení |
| 20 | 10 | Zadní kombinované světlo |
| 21 | 15 | Havarijní světla a směrovky (jednotka ovládání karoserie) |
| 22 | 20 | Blokování dveří (jednotka ovládání karoserie) |
| 23 | 15 | Stěrač zadního okna;
Ostřikovač zadního okna. |
| 24 | 10 | Přední stěrač |
| 25 | 30 | Přední stěrač |
| 26 | 25 | Odmlžovač zadního okna;
Vyhřívání zrcátek; Odmlžovač předního stěrače. |
| 27 | 15 | Chladicí ventilátory |
| 28 | 15 | Chladicí ventilátory |
| 29 | 25 | Audio jednotka |
| 30 | 25 | Pomocný ventilátor |
| 31 | 25 | Hlavní ventilátor |
| 32 | 30 | ABS;
Jednotka dynamického ovládání vozidla (DTC) |
| 33 | 10 | Mlhové světlo (pravá strana) |
| 34 | 10 | Mlhové světlo (levá strana) |
| 35 | 10 | Rezerva (jednotka ovládání karoserie) |
| A | Hlavní pojistka | |
O Subaru Legacy (1999-2014)
Subaru Legacy, vyráběné v letech 1999 až 2014, je oblíbený model střední třídy, který nabízí spolehlivost a výkon. Toto vozidlo je známé svým symetrickým pohonem všech kol, což zaručuje vynikající trakci a stabilitu na silnici. Legacy bylo dostupné s různými motorizacemi, včetně čtyřválcových a šestiválcových motorů, které poskytovaly různé úrovně výkonu a efektivity. Modely z tohoto období se vyznačovaly také komfortním interiérem a pokročilými bezpečnostními prvky, což z něj činí ideální volbu pro rodiny i jednotlivce, kteří hledají spolehlivé a praktické vozidlo.
Schéma pojistkové skříňky Subaru Legacy
Tato stránka zobrazuje schéma pojistkové skříňky pro Subaru Legacy, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. V Subaru Legacy jsou pojistkové skříňky typicky umístěny pod kapotou a v interiéru vozidla, obvykle pod přístrojovou deskou. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích.
