Toyota Camry XV50 (2012-2017) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota Camry XV50 (2012–2017), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Schéma pojistek a relé – Toyota Camry XV50
Vztahuje se na nová vozidla v letech:
2012, 2013, 2014, 2015, 2016, 2017.

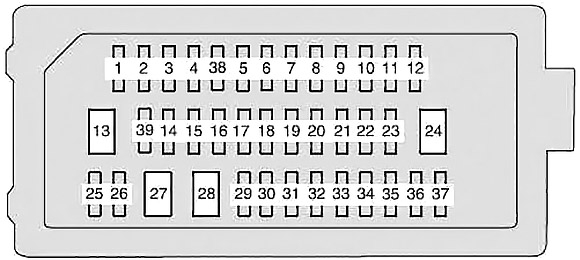

Pojistková skříňka v kabině
Blok pojistek se nachází pod přístrojovou deskou na straně řidiče. Odstraňte kryt.
| Číslo | Ampéráž [A] | Popis |
| 1 | 10 | Systém kontroly zamykání převodovky, vyhřívaná sedadla, systém inteligentního klíče, systém varování tlaku pneumatik, bezdrátové dálkové ovládání, multiplexní komunikační soustava, audio systém, navigační systém, otevírací střecha, automatické protiodrazové povrchové úpravy v zrcadle |
| 2 | 10 | Systém kontroly stability vozidla, elektrické chladicí ventilátory, senzor řízení, systém vícebodového/sekvenčního vstřikování paliva, nabíjecí systém, ohřívač zadního skla, ohřívače zrcátek, monitor mrtvého úhlu |
| 3 | 10 | Osvětlení spínače, systém klimatizace, osvětlení páky převodovky, osvětlení odkládací schránky, vnitřní osvětlení, osobní osvětlení, audio systém, navigační systém; |
| 4 | 15 | Osvětlení polohy, boční nouzová světla, zadní světla, osvětlení registrační značky, mlhová světla |
| 5 | 7,5 | Elektrické posilovače řízení |
| 20 | Elektrická zadní okna vpravo | |
| 6 | 7,5 | Monitor mrtvého úhlu |
| 20 | Elektrická přední okna vlevo, ECU řízení vnějších zrcátek | |
| 7 | 10 | Vyhřívače sedadel |
| 20 | Elektrická zadní okna vlevo | |
| 8 | 7,5 | Automatický systém vyrovnávání světlometů |
| 9 | 10 | Stěrače a ostřikovače čelního skla |
| 10 | 7,5 | Systém klimatizace |
| 11 | 25 | Stěrače a ostřikovače čelního skla |
| 12 | 7,5 | Nouzová světla, systém vícebodového/sekvenčního vstřikování paliva, elektronická převodovka, audio systém, navigační systém |
| 13 | 30 | Elektrická okna |
| 14 | 5 | Žádný obvod |
| 7,5 | Elektrické posilovače řízení | |
| 15 | 20 | Při napájecím bodě |
| 16 | 5 | Systém kontroly zamykání převodovky |
| 17 | 20 | Elektrická zadní okna vpravo |
| 10 | Vyhřívače sedadel (přední vpravo) |
| 18 | 20 | Elektrická zadní okna na levé straně |
| 10 | Vyhřívání sedadel (přední levé) | |
| 19 | 10 | Palubní diagnostický systém |
| 20 | 10 | systém inteligentního klíče, systém varování o tlaku v pneumatikách |
| 21 | 20 | Elektrická okna |
| 22 | 7,5 | Systém vícebodového/sekvenčního vstřikování paliva, systém startování |
| 23 | 7,5 | Zadní světla, systém vícebodového/sekvenčního vstřikování paliva, systém kontroly stability vozidla, systém proti zablokování, elektronická převodovka, vysoké brzdové světlo, systém inteligentního klíče, systém kontroly blokování převodovky |
| 24 | 30 | Žádný obvod |
| 25 | 7,5 | Systém klimatizace |
| 26 | 10 | Otevírací střecha |
| 27 | 30 | Elektrická sedadla |
| 28 | 30 | Žádný obvod |
| 29 | 20 | Multiplexní komunikační systém, zamykání dveří, spínač pro otevření zavazadlového prostoru |
| 30 | 20 | Žádný obvod |
| 31 | 10 | Systém klasifikace předních cestujících, systém airbagů SRS |
| 32 | 7,5 | Systém vícebodového/sekvenčního vstřikování paliva |
| 33 | 7,5 | systém inteligentního klíče, monitor mrtvého úhlu |
| 34 | 15 | Napájecí bod |
| 35 | 7,5 | Hodiny, vnější zrcátka, multiplexní komunikační systém, audio systém, navigační systém; |
| 36 | 10 | Vyhřívání sedadel |
| 37 | 20 | Žádný obvod |
| 38 | 10 | Elektrická přední okna na pravé straně, ovládání vnějších zrcátek ECU |
| 39 | 7,5 | Žádný obvod |

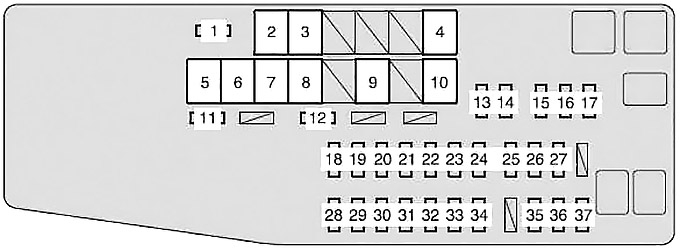

Pojistková skříňka v motorovém prostoru
Stiskněte jazýček a odstraňte kryt.
| Číslo | Ampéráž [A] | Popis |
| 1 | 5 | Počítadlo kilometrů |
| 2 | 50 | 2GR-FE: Elektrické chladicí ventilátory |
| 3 | 30 | Žádný obvod |
| 4 | 50 | Systém klimatizace |
| 5 | 120 | Systém nabíjení |
| 6 | 30 | Systém kontroly stability vozidla |
| 7 | 30 | Systém startování, ECU-IG2 č. 1, A/B, ECU-IG2 č. 2 |
| 8 | 30 | H-LP LH-LO, H-LP RH-LO, MNL H-LP LVL, světlomety (tlumená světla) |
| 9 | 50 | Systém kontroly stability vozidla |
| 10 | 80 | Elektrický posilovač řízení |
| 11 | 7,5 | S-HONR |
| 12 | 10 | Klaksón |
| 13 | 15 | Systém vstřikování paliva vícebodový/sekvenční, elektronická převodovka |
| 14 | 7,5 | 2AR-FE: systém vstřikování paliva vícebodový/sekvenční |
| 10 | 2GR-FE: systém vstřikování paliva vícebodový/sekvenční | |
| 15 | 7,5 | Systém vstřikování paliva vícebodový/sekvenční |
| 16 | 7,5 | Systém vstřikování paliva vícebodový/sekvenční, systém blokování řízení, elektronická převodovka |
| 17 | 15 | Systém startování |
| 18 | 20 | Žádný obvod |
| 19 | 25 | IGN, INJ, METER-IG2, ECU-IG2 č. 3, A/B, ECU-IG2 č. 2, ECU-IG2 č. 1 |
| 20 | 7,5 | Systém nabíjení |
| 21 | 5 | MAYDAY |
| 22 | 15 | Směrovky, nouzové blikače, indikátory a měřidla |
| 23 | 10 | Systém zamykání řízení |
| 24 | 15 | Audio systém |
| 25 | 15 | Halogenový světlomet: Levý světlomet (dálková světla), manuální systém vyrovnávání světlometů |
| 20 | Výbojkový světlomet: Levý světlomet (dálková světla), manuální systém vyrovnávání světlometů | |
| 26 | 15 | Halogenový světlomet: Pravý světlomet (dálková světla) |
| 20 | Výbojkový světlomet: Pravý světlomet (dálková světla) | |
| 27 | 7,5 | Výbojkový světlomet: manuální systém vyrovnávání světlometů |
| 28 | 30 | Systém vstřikování paliva multipoint/sekvenční, EFI №2, EFI №3, senzor A/F |
| 29 | 5 | Žádný obvod |
| 30 | 10 | Elektronický systém řízení škrticí klapky |
| 31 | 20 | Žádný obvod |
| 32 | 7,5 | Systém vstřikování paliva multipoint/sekvenční, elektronická převodovka |
| 33 | 20 | 2AR-FE: senzor A/F |
| 2GR-FE: senzor A/F | ||
| 34 | 7,5 | systém inteligentního klíče |
| 35 | 20 | Audio systém, navigační systém |
| 36 | 7,5 | Hodiny, osvětlení prostoru, vnitřní osvětlení, osobní osvětlení, osvětlení zavazadlového prostoru, osvětlení dveří |
| 37 | 10 | Multiplexní komunikační systém, systém inteligentního klíče, indikátory a měřidla, systém varování tlaku pneumatik, bezdrátové dálkové ovládání, senzor řízení, systém klasifikace předních cestujících, monitor mrtvého úhlu |
O Toyota Camry XV50 (2012-2017)
Toyota Camry XV50, vyráběná v letech 2012 až 2017, je oblíbeným modelem střední třídy, který se vyznačuje spolehlivostí a komfortem. Tento model nabízí elegantní design a prostorný interiér, který zajišťuje pohodlí pro řidiče i pasažéry. Camry XV50 byla dostupná s různými motorizacemi, včetně čtyřválcových a šestiválcových motorů, které poskytují vyvážený výkon a efektivní spotřebu paliva. S důrazem na bezpečnost a moderní technologie se tento model stal populárním mezi řidiči, kteří hledají spolehlivé a pohodlné vozidlo pro každodenní použití.
Schéma pojistkové skříňky Toyota Camry XV50
Tato stránka zobrazuje schéma pojistkové skříňky pro Toyota Camry XV50, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se obvykle nachází pod palubní deskou na straně řidiče a v motorovém prostoru. Na diagramech jsou zobrazena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování elektrických zařízení ve vozidle.
