Toyota Urban Cruiser (2008-2015) – pojistková skříňka

9 června, 2025 Martin Dvořák

V tomto článku najdeš diagramy pojistkové skříňky Toyota Urban Cruiser (2008–2015), informace o poloze panelů pojistek v autě a přiřazení každé pojistky (rozložení pojistek).

Obsah

Toyota Urban Cruiser (2008-2015) – schéma pojistky

Rok výroby: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Urban Cruiser (2008-2015) je pojistka 7 v panelu pojistek na přístrojové desce (typ A).

Panel pojistek v motorovém prostoru (typ A)

Detailní pohled na panel pojistek typu A v motorovém prostoru Toyota Urban Cruiser. — Toyota Urban Cruiser – pojistky – motorový prostor (typ A)

Č.		Amp [A]	Popis
1	AM2	15	Impianto di avviamento; Impianto di iniezione multipoint; Impianto di iniezione multipoint sequenziale; Sistema Stop & Start; Sistema intelligente di accesso e avviamento.
2	HORN	10	Klaksón
3	EFI ^{* 1, 2, 3, 4}	20	Impianto di iniezione multipoint; Impianto di iniezione multipoint sequenziale ECD *.
3	ECD ^{* 5,6,7,8}	30
4	SPARE	30	Pojistka rezervy
5	SPARE	15	Pojistka rezervy
6	SPARE	10	Pojistka rezervy
7	HTR SUB2 ^{* 3}	40	Systém klimatizace
7	HTR SUB1 ^{* 7}	50	Systém klimatizace
8	EPS	50	Elektrický posilovač řízení
9	ABS1 / VSC1	50	ABS, VSC
10	HTR	40	Systém klimatizace
11	RDI	30	Elektrický ventilátor chlazení
12	HTR SUB1 ^{* 3}	30	Systém klimatizace
12	HTR SUB2 ^{* 7}	30	Systém klimatizace
13	H-LP CLN / PWR HTR ^{* 5}	30	Systém klimatizace
13	HTR SUB3 ^{* 7}	30	Systém klimatizace

14	FR DEF	20	Absence obvodu
15	ABS2 / VSC2	30	ABS, VSC
16	H-LP MAIN	30	Pojistky „H-LP HI LH“, „H-LP HI RH“, „H-LP RH / H-LP LO RH“, „H-LP LH / H-LP LO LH“.
17	ST	30	Impianto di avviamento
18	S-LOCK	20	Systém inteligentního přístupu a startování
19	DOME	15	Osvětlení interiéru; Osobní osvětlení; Osvětlení zavazadlového prostoru; Systém inteligentního přístupu a startování; Dálkové ovládání bezdrátové; Audio systém.
20	ECU-B	7,5	Impianto luci diurne; Elektrická okna; Systém elektrického zamykání dveří; Systém inteligentního zapínání a vypínání; Ukazatele a měřidla; Systém klimatizace; VSC; Systém Active Torque Control 4WD; Systém Stop & Start.
21	ALT-S ^{* 1, 2, 3, 4}	7,5	Impianto di carica; Impianto carburante.
21	F / PMP ^{* 5, 6, 7, 8}	30	Impianto di carica; Impianto carburante.
22	ETCS	10	Systém elektronického řízení akcelerátoru
23	HAZ	10	Ukazatele směru; Havarijní světla.
24	BBC ^{* 1}	40	Systém Stop & Start
24	AMT ^{* 5, 6, 7, 8}	50	Absence obvodu
25	H-LP RH / H-LP LO RH	10	Pravý světlomet
26	H-LP LH / H-LP LO LH	10	Levý světlomet
27	EFI2 ^{* 1, 2, 3, 4}	10	Impianto di iniezione multipoint; Impianto di iniezione multipoint sekvenčné.
27	ECD2 ^{* 5, 6, 7, 8}	10
28	ECD3 ^{* 5, 6, 7, 8}	7,5	Impianto di iniezione multipoint; Impianto di iniezione multipoint sekvenčné.

Leggere Toyota Yaris Hybrid (2012-2016) – pojistková skříňka

* 1: Benzínový motor (vozidla se systémem Stop & Start)

* 2: Benzínový motor (vozidla bez systému Stop & Start)

* 3: Benzínový motor (vozidla s topením PTC)

* 4: Benzínový motor (vozidla bez topení PTC)

* 5: Naftový motor (vozidla s topením výkonu)

* 6: Naftový motor (vozidla bez topení výkonu)

* 7: Naftový motor (vozidla s topením PTC)

* 8: Naftový motor (vozidla bez topení PTC)

Schéma pojistek v motorovém prostoru (typ B)

Schéma pojistek typu B v motorovém prostoru pro naftové motory. — Toyota Urban Cruiser – pojistky – motorový prostor (typ B)

Číslo		Amp [A]	Popis
1	AFT PMP	10	Absence obvodu
2	HTR W / P	10	Absence obvodu
3	H-LP HI RH	10	Světlomet pravý
4	H-LP HI LH	10	Světlomet levý

Schéma pojistek pod přístrojovou deskou (typ A)

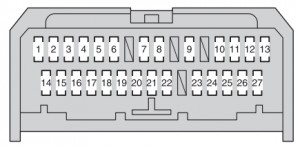

Rozložení pojistek typu A pod přístrojovou deskou pro naftové motory. — Toyota Urban Cruiser – pojistky – přístrojová deska (typ A)

Číslo		Amp [A]	Popis
1	TAIL^*1	10	Přední parkovací světla; Zadní světla; Osvětlení registrační značky; Ruční ovladač nastavení výšky světlometů; Vícebodový vstřikovací systém; Sekvenční vícebodový vstřikovací systém; Osvětlení přístrojové desky.
1	PANEL2 ^{* 2}	7,5
2	PANEL1 ^{* 2}	7,5	Osvětlení tlačítek; Osvětlení přístrojové desky; Tlačítka na volantu; Systém Stop & Start; Ukazatele a měřidla.
3	A / C	7,5	Klimatizace; Odmrazovač zadního okna; Elektrické topení.
4	D DOOR	20	Elektrická okna
5	DOOR RL	20	Elektrická okna (zadní levé)
6	DOOR RR	20	Elektrická okna (zadní pravé)
7	CIG	15	Zapalovač
8	ACC	7,5	Elektrické zamykání dveří; Vnitřní zpětná zrcátka; Audio systém.
9	ID / UP / MIR HTR	10	Odmrazovače vnějších zpětných zrcátek
10	AM1 NO2 * 3	7,5	Absence obvodu
11	RR FOG	7,5	Zadní mlhové světlo
12	IGN	7,5	Vícebodový vstřikovací systém; Sekvenční vícebodový vstřikovací systém; Systém airbag SRS; Inteligentní přístupový a startovací systém; Systém Stop & Start.

13	MET	7,5	Odometer a měření
14	P S-HTR	15	Vyhřívání sedadla
15	D S-HTR	15	Vyhřívání sedadla
16	WIP	20	Stěrače
17	RR WIP	15	Stěrač zadního okna
18	WSH	15	Přední ostřikovače; Zadní ostřikovače,
19	ECU-IG	10	Systém denního svícení; ABS; Elektrický posilovač řízení; Elektrická okna; Systém elektrického zamykání dveří; VSC; Systém Active Torque Control 4WD; Inteligentní přístupový a startovací systém; Systém Stop & Start; Elektrický chladicí ventilátor.
20	GAUGE	10	Systém nabíjení; Směrovky; Havarijní světla; Havarijní světla; Systém klimatizace; Odmrazovač zadního okna; Ukazatele a měřidla.
21	OBD2	7,5	Systém palubní diagnostiky
22	STOP	10	Brzdová světla; Vysoké brzdové světlo; Systém vícebodového vstřikování; Systém sekvenčního vícebodového vstřikování; ABS; VSC.
23	D / L	25	Systém elektrického zamykání; Dvojitý systém uzamčení.
24	FR FOG	15	Přední mlhová světla
25	4WD	7,5	Systém Active Torque Control 4WD
26	TAIL ^{* 2}	10	Přední poziční světla; Zadní světla; Osvětlení registrační značky; Manuální nastavení výšky světlometů; Systém vícebodového vstřikování; Systém sekvenčního vícebodového vstřikování; Osvětlení přístrojové desky.
27	AM1	25	Systém vícebodového vstřikování; Systém sekvenčního vícebodového vstřikování; Pojistky „ACC“, „CIG“

Leggere Toyota Avensis I (T22) (1997-2003) – baterie

* 1: Vozidla se systémem denního svícení

* 2: Vozidla bez systému denního svícení

* 3: Vozidla se systémem inteligentního přístupu a startování

Pojistková skříňka pod přístrojovou deskou (typ B)

Pojistková skříňka typu B pod přístrojovou deskou pro inteligentní startování. — Toyota Urban Cruiser – pojistky – přístrojová deska (typ B)

Nr		Amp [A]	Popis
1	POWER	30	Elektrická okna
2	DEF	30	Odmrazovač zadního okna
3	WIP-S ^{* 1}	7,5	Správa energie
4	ACC2 ^{* 1, 3}	7,5	Absence obvodu
5	WIP-S ^{* 2}	7,5	Správa energie
6	ACC2 ^{* 2, 3}	7,5	Absence obvodu

* 1: Vozidla s volantem vlevo

* 2: Vozidla s volantem vpravo

* 3: Vozidla bez inteligentního systému přístupu a startování

O Toyota Urban Cruiser (2008-2015)

Toyota Urban Cruiser, vyráběný v letech 2008 až 2015, je kompaktní SUV, které kombinuje stylový design s praktičností městského vozidla. Tento model je známý svou spolehlivostí a úsporností, což ho činí ideálním pro každodenní jízdu ve městě. Urban Cruiser nabízí různé možnosti motorizace, včetně benzínových a naftových motorů, které poskytují dostatečný výkon a efektivní spotřebu paliva. Interiér vozidla je navržen s důrazem na komfort a funkčnost, přičemž poskytuje dostatek prostoru pro pasažéry i zavazadla. Toyota Urban Cruiser je vybavena moderními technologiemi a bezpečnostními prvky, které zvyšují pohodlí a bezpečnost během jízdy.

Schéma pojistkové skříňky Toyota Urban Cruiser

Tato stránka zobrazuje schéma pojistkové skříňky pro model Toyota Urban Cruiser, která je nezbytná pro identifikaci a údržbu elektrických součástí vozidla. V Toyota Urban Cruiser se pojistkové skříňky obvykle nacházejí pod palubní deskou na straně řidiče a v motorovém prostoru. Schémata na této stránce zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro správné fungování elektrických zařízení v autě, a proto je důležité mít přehled o jejím uspořádání a funkcích.
