Toyota Prius+ (2012-2016) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota Prius+ (2012–2016), informace o poloze panelů pojistek uvnitř auta a přiřazení každé pojistky (rozložení pojistek).
Toyota Prius+ (2012-2016) – schéma pojistkové skříňky
Rok výroby: 2012, 2013, 2014, 2015, 2016.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Prius+ (2012-2016) je pojistka 1 v pojistkové skříňce (přístrojová deska vlevo).

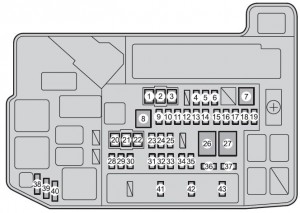

Pojistková skříňka v motorovém prostoru
| Pojistka | Amp [A] | Popis | |
| 1 | HTR | 50 | Systém klimatizace |
| 2 | RDI | 30 | Elektrické chladicí ventilátory |
| 3 | CDS | 30 | Elektrické chladicí ventilátory |
| 4 | S-HORN | 10 | Klakson |
| 5 | ENG W / P | 30 | Systém chlazení |
| 6 | ABS MAIN NO.2 | 7,5 | Systém prevence zablokování kol |
| 7 | H-LP CLN | 30 | Prostředek na čištění světlometů |
| 8 | P-CON MTR | 30 | Systém kontroly polohy P;
Převodovka. |
| 9 | AMP | 30 | Audio systém |
| 10 | IGCT | 30 | PCU, IGCT č. 2, IGCT č. 3 |
| 11 | DC / DC-S | 5 | Invertor a konvertor |
| 12 | P CON MAIN | 7,5 | Systém kontroly polohy P;
Spínač polohy P. |
| 13 | AM2 | 7,5 | Systém správy energie |
| 14 | ECU-B2 | 7,5 | Inteligentní systém klíčů |
| 15 | MAYDAY | 10 | Alarm |
| 16 | ECU-B3 | 10 | Systém klimatizace |
| 17 | TURN & HAZ | 10 | Aktivuje světla signalizace |
| 18 | ETCS | 10 | Systém vícebodového vstřikování;
Systém sekvenčního vícebodového vstřikování. |
| 19 | ABS MAIN NO.1 | 20 | Systém prevence zablokování kol |
| 20 | P / I 2 | 40 | Klakson, pravý světlomet (tlumené světlo);
Levý světlomet (tlumené světlo); Světlo couvání. |
| 21 | ABS MTR 1 | 30 | Systém prevence zablokování kol |
| 22 | ABS MTR 2 | 30 | Systém prevence zablokování kol |
| 23 | H-LP HI MAIN | 20 | H-LP HI PR, H-LP HI LH;
Spínač světlometů; Systém denního svícení. |
| 24 | HV BATT | 10 | Chybějící obvod |
| 25 | DRL | 7,5 | Denní světla |
| 26 | P / I 1 | 60 | IG2, EFI HLAVNÍ, BATT FAN |
| 27 | EPS | 60 | Elektrický posilovač řízení |
| 28 | PCU | 10 | Invertor a měnič |
| 29 | IGCT NO.2 | 10 | Hybridní systém;
Systém řízení polohy P; Invertor a měnič. |
| 30 | MIR HTR | 10 | Ohřívače vnějšího zrcátka |
| 31 | RAD NO.1 | 15 | Audio systém, navigační systém |
| 32 | DOME | 10 | Dodatečné osvětlení dveří;
Osobní osvětlení; Vnitřní osvětlení; Osvětlení předních nohou; Osvětlení pohostinnosti; Vnitřní zrcátko; Mechanismus otevírání garážových vrat; Horní konzola. |
| 33 | ECU-B | 7,5 | Inteligentní systém klíčů;
Multiplexový komunikační systém; Osobní osvětlení; Ukazatele a měřidla; Systém detekce cestujících (ECU a senzory). |
| 34 | H-LP LH HI | 10 | Levý světlomet (dálkové světlo) |
| 35 | H-LP RH HI | 10 | Pravý světlomet (dálkové světlo) |
| 36 | EFI NO.2 | 10 | Systém vícebodového vstřikování;
Systém sekvenčního vícebodového vstřikování. |
| 37 | IGCT NO.3 | 10 | Systém chlazení |
| 38 | SPARE | 30 | Náhradní pojistka |
| 39 | SPARE | 10 | Náhradní pojistka |
| 40 | SPARE | 7,5 | Náhradní pojistka |
| 41 | EFI MAIN | 20 | Systém vícebodového vstřikování;
Systém sekvenčního vícebodového vstřikování; Systém chlazení; EFI č. 2. |
| 42 | BATT FAN | 20 | Ventilátor chlazení baterie |
| 43 | IG2 | 20 | Systém vícebodového vstřikování;
Systém sekvenčního vícebodového vstřikování; MET; IGN; Systém správy výkonu. |
Panel přístrojů vlevo
| Pojistka | Amp [A] | Popis | |
| 1 | CIG | 15 | Elektrická zásuvka
Zapalovač cigaret. |
| 2 | ECU-ACC | 10 | Multiplexový komunikační systém;
Externí zrcátka; Systém asistence řidiče; Audio systém; Navigační systém; Inteligentní systém asistence při parkování. |
| 3 | PWR OUTLET | 15 | Elektrická zásuvka |
| 4 | SEAT HTR FR | 10 | Vyhřívání sedadla |
| 5 | SEAT HTR FL | 10 | Vyhřívání sedadla |
| 6 | DOOR NO.1 | 25 | Systém elektrického zamykání |
| 7 | PSB | 30 | Systém proti kolizi |
| 8 | PWR SEAT FR | 30 | Bederní opěrka předního sedadla |
| 9 | DBL LOCK | 25 | DBL LOCK |
| 10 | FR FOG | 7,5 | Přední mlhová světla |
| 11 | PWR SEAT FL | 30 | Bederní opěrka předního sedadla |
| 12 | OBD | 7,5 | Systém palubní diagnostiky |
| 13 | RR FOG | 7,5 | Zadní mlhový světlomet |
| 14 | STOP | 10 | Stop světla;
Horní stop světlo; Brzdový systém; Systém asistence řidiče. |
| 15 | P FR DVEŘE | 25 | Elektrická okna |
| 16 | D FR DVEŘE | 25 | Elektrická okna |
| 17 | DVEŘE RR | 25 | Elektrická okna |
| 18 | DVEŘE RL | 25 | Elektrická okna |
| 19 | S/ROOF | 30 | Chybějící obvod |
| 20 | ECU-IG Č.1 | 10 | Elektrické chladicí ventilátory;
Multiplexový komunikační systém. |
| 21 | ECU-IG Č.2 | 10 | Systém asistence řidiče;
Systém proti kolizi; Vnitřní zrcátko; Senzor náklonu a G; Brzdový systém; Navigační systém; Napínače bezpečnostních pásů; Audio systém; Výstražná světla; Směrovky; Stěrače čelního skla; Čištění světlometů. |
| 22 | GAUGE | 10 | Systém vyrovnávání světlometů;
Ukazatele a měřidla. |
| 23 | A / C | 10 | Systém klimatizace;
Dálkový systém klimatizace. |
| 24 | WASHER | 15 | Stříkací tryska čelního skla |
| 25 | RR WIP | 20 | Stěrač a stříkací tryska zadního okna |
| 26 | WIP | 30 | Stěrače |
| 27 | MET | 7,5 | Čítač a měřidla |
| 28 | IGN | 10 | Brzdový systém;
Systém asistence řidiče; Vícebodový vstřikovací systém; Sekvenční vícebodový vstřikovací systém; Systém airbagů SRS; Systém správy výkonu; Inteligentní systém zapalování a startování; Bezpečnostní kontrolka pro bezpečnostní pás předního pasažéra. |
| 29 | PANEL | 10 | Systém klimatizace;
Osobní osvětlení; Vyhřívání sedadel; Převodovka; Spínač polohy P; Navigační systém; Dálkový systém klimatizace; Inteligentní parkovací systém; Čištění světlometů; Bezpečnostní kontrolka pro bezpečnostní pás předního pasažéra; Systém vyrovnávání světlometů; Osvětlení odkládací schránky; Hodiny; Audio systém; Spínač MPH nebo km/h. |
| 30 | TAIL | 10 | Systém vyrovnávání světlometů;
Přední parkovací světla; Zadní světla; Osvětlení evidenčního čísla; Přední mlhová světla; Zadní mlhový světlomet. |
O Toyota Prius+ (2012-2016)
Toyota Prius+ je hybridní vozidlo, které bylo vyráběno v letech 2012 až 2016. Tento model je známý svou efektivností a ekologickým přístupem k jízdě, přičemž nabízí dostatek prostoru pro rodiny díky své sedmimístné konfiguraci. Prius+ je vybaven hybridním pohonným systémem, který kombinuje benzínový motor s elektromotorem, což zajišťuje nízkou spotřebu paliva a snížené emise. V závislosti na trhu a konkrétním modelu mohou být k dispozici různé možnosti motorizace, avšak všechny verze kladou důraz na úsporu energie a pohodlnou jízdu.
Schéma pojistkové skříňky Toyota Prius+
Tato stránka zobrazuje schéma pojistkové skříňky pro model Toyota Prius+ z let 2012 až 2016. V tomto vozidle se pojistková skříňka nachází typicky pod přístrojovou deskou na straně řidiče a také v motorovém prostoru. Naše diagramy ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které jsou jimi chráněny. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnou a spolehlivou provoz vozidla, proto je důležité mít přehled o její konfiguraci a správném používání.
