Toyota ProAce (2016-2017) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota ProAce (2016–2017), informace o poloze panelů pojistek uvnitř auta a přiřazení každé pojistky (rozložení pojistek).
Toyota ProAce (2016-2017) – schéma rozvodu pojistek
Rok výroby: 2016, 2017.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota ProAce (2016-2017) je pojistka F32 v rozvodu pojistek na přístrojové desce.
Pojistky na přístrojové desce
Rozvod pojistek se nachází na dolní přístrojové desce (vlevo).

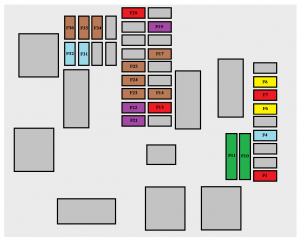

Verze 1 (Eco)
| Pojistka | Amp [A] | Popis |
| F1 | 10 | Posilovač řízení, spínač spojky |
| F4 | 15 | Klakson |
| F5 | 20 | Čerpadlo předního a zadního stěrače |
| F6 | 20 | Čerpadlo předního a zadního stěrače |
| F7 | 10 | Zásuvka příslušenství zadní 12 V. |
| F8 | 20 | Zadní stěrače jednotlivé nebo dvojité. |
| F10 | 30 | Zámky přední a zadní, vnější, vnitřní. |
| F11 | ||
| F13 | 10 | Ovládání klimatizace vpředu;
Ovládání rádia; Řadicí páka; Head-up displej. |
| F14 | 5 | Alarm;
Systém nouzového volání ERA-GLONASS. |
| F17 | 5 | Přístrojová deska |
| F19 | 3 | Kontrola namontovaná na volantu |
| F21 | 3 | Systém „Smart Entry & Start System“ nebo
spínač zapnutí. |
| F22 | 3 | Senzor deště a světla;
Multifunkční kamera pro detekci. |
| F23 | 5 | Bezpečnostní pásy uvolněné nebo
nezapnuté (displej). |
| F24 | 5 | Dotykový displej;
Kamera pro couvání; Senzor parkování. |
| F25 | 5 | Airbag |
| F29 | 20 | Audio systém;
Dotykový displej; CD přehrávač; Navigace. |
| F31 | 15 | Audio systém (baterie +) |
| F32 | 15 | Přední zásuvka na příslušenství 12 V;
zapalovač cigaret. |
| F34 | 5 | Systém monitorování mrtvého úhlu;
Elektrické ovládání bočních zrcátek. |
| F35 | 5 | Vyhřívané trysky stěrače;
Nastavení výšky paprsku světlometů. |
| F36 | 5 | Nabíječka na baterku;
Zadní čtecí světlo. |

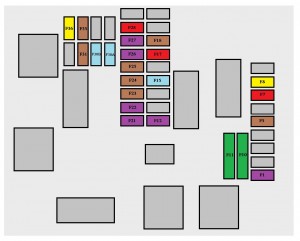

Verze 2 (kompletní)
| Pojistka | Amp [A] | Popis |
| F1 | 3 | Systém „Smart Entry & Start System“ nebo
spínač pro startování. |
| F5 | 5 | Dotykový displej;
Kamera pro couvání; Senzory parkování. |
| F7 | 10 | Ovládací prvky klimatizace vzadu;
Hi-Fi zesilovač. |
| F8 | 20 | Jednoduchý nebo dvojitý stěrač |
| F10 | 30 | Zámky přední a zadní, vnější, vnitřní. |
| F11 | ||
| F12 | 3 | Alarm |
| F17 | 10 | Zásuvka pro příslušenství vzadu 12 V. |
| F18 | 5 | Systém nouzového volání ERA-GLONASS |
| F21 | 3 | Nabíječka na baterku;
Osvětlení na čtení vzadu. |
| F22 | 3 | Svítilna uvnitř odkládací schránky;
Čtecí světla vzadu. |
| F23 | 5 | Systém monitorování mrtvého úhlu;
Elektrická kontrola bočních zrcátek. |
| F24 | 5 | Ovládání umístěné na volantu |
| F25 | 5 | Nastavení výšky světelného paprsku potkávacích světel |
| F26 | 3 | Bezpečnostní pásy uvolněné nebo nezapnuté
(displej) |
| F27 | 3 | Senzor deště a světla;
Multifunkční detekční kamera. |
| F28 | 10 | Ovládání přední klimatizace;
Ovládání rádia; Řadicí páka; Head-up displej. |
| F30A nebo B | 15 | Audio systém (baterie +) |
| F31 | 5 | Airbag |
| F33 | 15 | Přední zásuvka pro příslušenství 12 V. |
| F35 | 5 | Přístrojová deska |
| F36 | 20 | Audio systém;
Dotykový displej; CD přehrávač; Navigace. |
Pojistky motorový prostor
Rám pojistek se nachází v motorovém prostoru blízko baterie.
| Pojistka | Amp [A] | Popis |
| F12 | 5 | Trysky vyhřívaného stěrače |
| F14 | 25 | Čerpadlo předního a zadního stěrače |
| F15 | 5 | Přední radar a nouzové brzdění;
Elektrický posilovač řízení. |
| F17 | 10 | Integrované systémové rozhraní |
| F19 | 30 | Motor předního stěrače |
| F20 | 15 | Čerpadlo předního a zadního stěrače |
| F21 | 20 | Čerpadlo stěrače světlometů |
| F22 | 15 | Klakson |
| F23 | 15 | Pravý potkávací světlomet |
| F24 | 15 | Levý potkávací světlomet |
O Toyota ProAce (2016-2017)
Toyota ProAce z let 2016-2017 je praktické a všestranné užitkové vozidlo, které je ideální pro podnikatele a rodiny, které potřebují spolehlivý a prostorný automobil. Tento model je známý svou robustní konstrukcí a flexibilním interiérem, který nabízí množství možností pro uspořádání sedadel a úložného prostoru. Toyota ProAce je vybavena různými možnostmi motorů, včetně dieselových jednotek, které poskytují dobrou rovnováhu mezi výkonem a úsporností paliva. Vozidlo je také vybaveno moderními technologiemi a bezpečnostními prvky, které zaručují pohodlnou a bezpečnou jízdu.
Schéma pojistkové skříňky Toyota ProAce
Tato stránka zobrazuje schéma pojistkové skříňky pro Toyota ProAce z let 2016-2017. Pojistková skříňka se obvykle nachází na dvou místech: v prostoru pro cestující a v motorovém prostoru. Na našich diagramech jsou zobrazena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a správném používání.
