Toyota Yaris Verso (1999-2005) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Toyota Yaris Verso (1999–2005), informace o poloze panelů pojistek uvnitř auta a přiřazení každé pojistky (rozložení pojistek).

Toyota Yaris Verso (1999-2005) – schéma pojistkové skříňky

Rok výroby: 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Yaris Verso (1999-2005) je pojistka 9 v pojistkové skříňce v kabině.

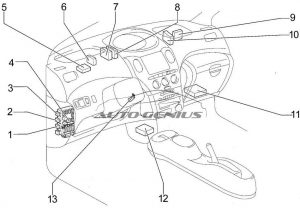

Kabina

1. Relé předních mlhových světel
2. Relé odvlhčovače
3. Relé zadního světla
4. Pojistková skříňka
5. Bezdrátový přijímač pro ovládání zamykání dveří
6. Aktivní relé světla
7. Relé denních světel
8. Relé ovládání zamykání dveří
9. Zesilovač klimatizace
10. Zesilovač PTC
11. Motor a ECU ECT (A / T) nebo ECU motoru (M / T)
12. Skupina senzoru centrálního airbagu
13. Zesilovač transpondérového klíče

Pojistková skříňka kabiny

Č.	Pojistka	Amp [A]	Popis
1	GAUGE	10	ABS; Klimatizace; Světlo couvání; Nabíjení; Kombinovaný měřič; Ovládání zámku dveří; Dvojitý zámek; ECT; Ovládání motoru; Světlomet (s denními světly); Hlasový signál světla; Otevřená střecha; Elektrické okno; Blokování převodovky; Signální a varovná lampa; Bidirekční ohřívač; Bezdrátové ovládání zámku dveří.
2	DEF RLY	10	Odvlhčovač zadního okna a ohřívač zrcátka
	DEF	20	Odvlhčovač zadního okna a ohřívač zrcátka
3	D / L	25	Dvojitý zámek; Bezdrátové ovládání zámku dveří.
4	TAIL	7,5	Přední světlomet s mlhovými světly; Světlomet; Nastavení úrovně světelného paprsku; Hlasový signál světla; Zadní světlomet s mlhovými světly; Zadní světlo a osvětlení.
5	–	–	–
6	WIPER	20	Přední stěrače a ostřikovač; Zadní stěrače a ostřikovač; Ovládání zámku dveří.
7	ECU-B	7,5	Světlomet; Zadní světlomet s mlhovými světly.
8	FOG	15	Přední světlomet s mlhovými světly
9	ACC	15	Zapalovač cigaret; Hodiny; Kombinovaný měřič; Hlasový signál osvětlení; Multifunkční displej; Napájecí zásuvka; Rádio a přehrávač; Dálkové ovládání zrcátka.
10	ECU-IG	7,5	ABS, nebo Vnitřní osvětlení; Multifunkční displej; PTC ohřívač; Ventilátor chladiče a ventilátor kondenzátoru; SRS; Bidirekční ohřívač.
11	OBD	7,5	Systém diagnostiky na palubě

12	HAZ	10	Směrová světla a výstražné světlo
13	AC	7,5	Klimatizace; Obousměrný ohřívač.
14	S-HTR	10	Ohřívač sedadla
15	–	–	–
16	STOP	10	ECT; Kontrola motoru; Blokování převodovky; Brzdové světlo.
17	AM1	50	Pojistky „ACC“, „GAUGE“, „DEF“ („DEF RLY“), „S-HTR“, „WIPER“ a „ECU-IG“.
18	POWER	30	Otevíratelná střecha; Elektrické okno
19	HTR	40	Klimatizace; Obousměrný ohřívač.
20	DEF	30	Odvlhčovač zadního okna a ohřívač zrcátka
Relé
R1	Ohřívač
R2	Směrová světla
R3	Napájení
R4	Relé pro otevření obvodu (C / OPN)

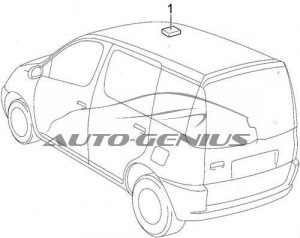

1. Relé a pojistka střešního okna.

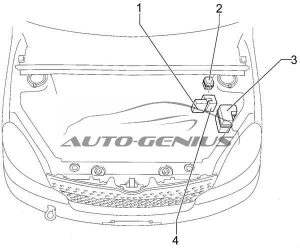

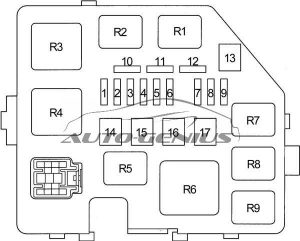

Motorový prostor

1. Bloky pojistek
2. Přídavná pojistková skříňka
3. Pojistková skříňka
4. Aktivátor ABS s ECU

Pojistková skříňka motorového prostoru

Č.	Pojistka	Amp [A]	Popis
1	DOME	15	Hodiny; Kombinovaný počítadlo; Dvojitá blokace; Světlomet; Vnitřní osvětlení; Zvukový signál světla; Multifunkční displej; Rádio a přehrávač; Bezdrátová kontrola zamykání dveří.
2	EFI	15	ECT; Kontrola motoru; Systém imobilizace motoru.
3	HORN	15	Klaksón
4	AM2	15	Nabíjení; Kombinovaný počítadlo; ECT; Kontrola motoru; Multifunkční displej; SRS; Startování a zapínání.
5	ST	30	Startování a zapínání
6	–	–	–
7	H-LP LH	10	Světlomet vlevo; Nastavení úrovně předních světlometů (s denním světlem).
	H-LP LO LH	10	Světlomet vlevo; Nastavení úrovně předních světlometů (s denním světlem).
8	H-LP RH	10	Světlomet vpravo; Nastavení úrovně předních světlometů (s denním světlem).
	H-LP LO RH	10	Světlomet vpravo; Nastavení úrovně předních světlometů (s denním světlem).
9	P / POINT	15	Napájecí zásuvka
10	–	–	Rezerva
11	–	–	Rezerva
12	–	–	Rezerva

13	–	–	–
14	–	–	–
15	RDI	30	Ventilátor chladiče a ventilátor kondenzátoru
16	HTR SUB1	50	Ohřívač PTC
17	–	–	–
Relé
R1	Elektrický chladicí ventilátor
R2	Elektrický chladicí ventilátor
R3	Motor na startování
R4	–
R5	Zásuvka napájení
R6	Ohřívač PTC
R7	EFI
R8	Magnetická spojka (A / C)
R9	Klakson

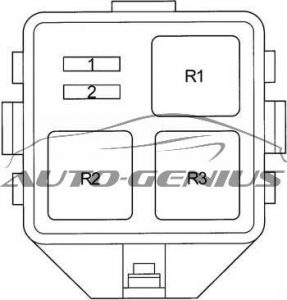

Přídavná pojistková skříňka

Č.	Pojistka	Amp [A]	Popis
1	H-LP HI RH	10	Světlomet (s denními světly)
2	H-LP HI LH	10	Kombinovaný měřicí přístroj; Světlomet (s denními světly).
Relé
R1	Světlomet
R2	Stmívač (DIM)
R3	–

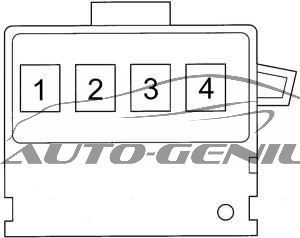

Bloky pojistek

Nr	Pojistka	Amp [A]	Popis
1	HLAVNÍ	60	„EFI“, „DOME“, „HORN“, „ST“, „AM2“, „H-LP LH“, „H-LP RH“, „H-LP LH (HI)“, „H-LP RH (HI)“, „ H-LP LH (LO)“ a „H-LP RH (LO)“.
2	–	–	–
3	ALT	120	„ECU-B“, „TAIL“, „D / L“, „OBD“, „RDI“, „AM1“, „HAZ“, „HTR“, „HTR-SUB1“, „POWER“, „STOP“, „DEF“.
4	ABS	60	Systém prevence zablokování kol
