Toyota Highlander XU50 (2013-2016) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota Highlander XU50 (2013–2016), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Toyota Highlander XU50 (2013-2016) – schéma pojistkové skříňky
Rok výroby: 2013, 2014, 2015, 2016.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Highlander XU50 (2013-2016) je pojistka 28 a 29 v pojistkové skříňce na přístrojové desce.
Motorový prostor
Typ A (blok pojistek na zadní straně krytu)

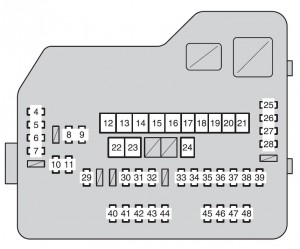

Typ A (blok pojistek)
| Pojistka | Amp [A] | Popis | |
| 1 | SPARE | 7,5 | Náhradní pojistka |
| 2 | SPARE | 15 | Náhradní pojistka |
| 3 | SPARE | 25 | Náhradní pojistka |
| 4 | DEF RLY | 10 | Odmrazování zadního okna |
| 5 | MIR HTR | 20 | Odmrazování vnějších zrcátek |
| 6 | PWR OUTLET | 20 | Napájecí zásuvka |
| 7 | DOOR NO.1 | 25 | Multiplexní komunikační systém |
| 8 | EFI NO.2 | 10 | Vícebodový systém vstřikování paliva;
Sekvenční vícebodový systém vstřikování paliva. |
| 9 | EFI NO.3 | 10 | Vícebodový systém vstřikování paliva;
Sekvenční vícebodový systém vstřikování paliva. |
| 10 | INJ NO.1 | 15 | Systém startování |
| 11 | INJ NO.2 | 10 | Vícebodový systém vstřikování paliva;
Sekvenční vícebodový systém vstřikování paliva. |
| 12 | HTR | 50 | Systém klimatizace |
| 13 | VSC NO.1 | 50 | Vylepšený systém kontroly stability vozidla |
| 14 | FAN MAIN | 50 | Elektrický chladicí ventilátor |
| 15 | VSC NO.2 | 30 | Vylepšený systém kontroly stability vozidla |
| 16 | PTC NO.1 | 50 | Systém klimatizace |
| 17 | PTC NO.2 | 30 | Systém klimatizace |
| 18 | PTC NO.3 | 30 | Systém klimatizace |
| 19 | RR CLR | 40 | Systém klimatizace |
| 20 | RR DEF | 30 | Odmrazování zadního okna |
| 21 | PBD | 30 | Napájení zadních dveří |
| 22 | ALT | 140 | MIR HTR, PWR OUTLET, DOOR NO.1,
HTR, RR DEF, FAN MAIN, VSC NO.1, PTC NO.1, RR CLR, PTC NO.2, PTC NO.3, VSC NO.2, PBD |
| 23 | EPS | 80 | Elektrický posilovač řízení |
| 24 | ST | 30 | Systém startování |
| 25 | CRT | 10 | Systém zábavy na zadních sedadlech |
| 26 | RADIO NO.1 | 158 | Audio systém |
| 27 | ECU-B NO.1 | 10 | Senzor řízení;
Ukazatele a měřidla; Hodiny; ECU hlavní karoserie; Dálkové ovládání bezdrátové; Systém inteligentního klíče; Napájené zadní dveře; Informační displej; Systém klasifikace předních cestujících. |
| 28 | DOME | 10 | Střešní okna;
Osobní světla; Vnitřní osvětlení; Ukazatele a měřidla; Osvětlení spínače motoru; Dodatečné osvětlení dveří. |
| 29 | TOWING | 30 | Světla přívěsu |
| 30 | STR LOCK | 20 | Systém blokování řízení |
| 31 | EFI MAIN | 25 | Systém vícebodového vstřikování paliva;
Systém sekvenčního vícebodového vstřikování paliva; EFI č. 2, EFI č. 3 |
| 32 | HAZ | 15 | Zapněte nouzová světla |
| 33 | IG2 | 25 | INJ NO.1, INJ NO.2, IGN, GAUGE NO.2 |
| 34 | AMP | 15 | Audio systém |
| 35 | RR FOG | 7,5 | Chybějící obvod |
| 36 | DEICER | 15 | Odmrazování stěrače čelního skla |
| 37 | G / H | 10 | Střešní okno;
Systém multiplexní komunikace; Vnitřní osvětlení nohou. |
| 38 | ALT-S | 7,5 | Systém nabíjení |
| 39 | AM2 | 7,5 | Systém multiplexní komunikace |
| 40 | H-LP LH HI | 15 | Levý světlomet (tlumené světlo) |
| 41 | H-LP RH HI | 15 | Pravý světlomet (tlumené světlo) |
| 42 | H-LP LH LO | 15 | Levý světlomet (světlo na polohu) |
| 43 | H-LP RH LO | 15 | Pravý světlomet (světlo na polohu) |
| 44 | HORN | 10 | Klakson |
| 45 | EFI NO.1 | 10 | Systém vícebodového vstřikování paliva;
Systém sekvenčního vícebodového vstřikování paliva; Systém inteligentního klíče. |
| 46 | ETCS | 10 | Systém vícebodového vstřikování paliva;
Systém sekvenčního vícebodového vstřikování paliva; Systém elektronické kontroly škrticí klapky. |
| 47 | A / F | 20 | Senzor poměru vzduch-palivo |
| 48 | S-HORN | 7,5 | Klakson |
Typ B (pokud je přítomen)
| Pojistka | Amp [A] | Popis | |
| 1 | INV-W / P | 15 | Chybějící obvod |
| 2 | IGCT Č.2 | 7,5 | Chybějící obvod |
| 3 | A / CD | 10 | Chybějící obvod |
Pod přístrojovou deskou
Přední část pojistkové skříňky
Pojistková skříňka
| Pojistka | Amp [A] | Popis | |
| 1 | P / SEAT | 30 | Elektrická sedačka |
| 2 | POWER | 30 | Elektrická okna |
| 3 | RR DOOR RH | 25 | Elektrická okna |
| 4 | RR DOOR LH | 25 | Elektrická okna |
| 5 | FR FOG | 15 | Přední mlhová světla |
| 6 | OBD | 7,5 | Systém diagnostiky na palubě |
| 7 | A / CW / PMP | 7,5 | Chybějící obvod |
| 8 | STOP | 10 | Systém kontroly stability vozidla;
Multiplexní komunikační soustava; Vícebodový systém vstřikování paliva; Sekvenční vícebodový systém vstřikování paliva; Systém uzamykání převodovky; Brzdová světla. |
| 9 | DOOR NO.2 | 25 | Elektrická okna |
| 10 | AM1 | 7,5 | Systém startování |
| 11 | P / SEAT (PS) | 30 | Elektrická sedačka |
| 12 | A / C NO. 1 | 10 | Systém klimatizace |
| 13 | FUEL OPN | 7,5 | Chybějící obvod |
| 14 | S/ROOF | 20 | Elektricky otevíratelná střecha |
| 15 | TAIL | 15 | Parkovací světla;
Zadní světla; Osvětlení SPZ; Přední mlhová světla; Světla přívěsu. |
| 16 | PANEL | 7,5 | Osvětlení odkládací schránky;
Osvětlení přístrojové desky; Osvětlení spínačů. |
| 17 | ECU IG NO.1 | 10 | Systém multiplexní komunikace;
Elektrické střešní okno; Elektronicky řízená automatická převodovka; Elektrické zadní dveře; Vyhřívání sedadel; Systém varování tlaku v pneumatikách; Elektronický posilovač řízení; Vnitřní zpětné zrcátko proti oslnění; Systém blokování převodovky; Systém varování tlaku v pneumatikách. |
| 18 | ECU IG NO.2 | 7,5 | Vylepšený systém kontroly stability vozidla |
| 19 | A/C NO.2 | 10 | Systém klimatizace |
| 20 | WASH | 20 | Stěrače a ostřikovače čelního skla |
| 21 | S-HTR | 20 | Vyhřívání sedadel |
| 22 | GAUGE NO.1 | 10 | Audio systém;
Nouzová světla; Systém nabíjení; Nouzová světla; Systém kontroly trakce; Odmrazování stěrače čelního skla; Systém klimatizace; Systém nabíjení; Systém monitorování zpětného pohledu; Světla přívěsu; Vícebodový systém vstřikování paliva; Sekvenční vícebodový systém vstřikování paliva. |
| 23 | FR WIP | 30 | Stěrače a ostřikovače čelního skla |
| 24 | RR WIP | 15 | Stěrač a ostřikovač zadního okna |
| 25 | IGN | 10 | Vícebodový systém vstřikování paliva;
Sekvenční vícebodový systém vstřikování paliva; Systém blokování řízení; Antiblokovací systém; Systém inteligentního klíče; Systém airbagů SRS. |
| 26 | GAUGE NO.2 | 7,5 | Ukazatele a měřidla;
Systém monitorování zpětného pohledu. |
| 27 | ECU-ACC | 7,5 | Vnější zpětná zrcátka;
Systém blokování převodovky; Systém inteligentních klíčů; Systém multiplexní komunikace. |
| 28 | ACC SOCK NO.1 | 10 | Napájecí zásuvka |
| 29 | ACC SOCK NO.2 | 20 | Napájecí zásuvka |
| 30 | ADIO NO.2 | 7,5 | Audio systém;
Hodiny; Systém zábavy na zadních sedadlech; Systém nabíjení; Vnitřní osvětlení; Osobní osvětlení. |
O Toyota Highlander XU50 (2013-2016)
Toyota Highlander XU50, vyráběná v letech 2013 až 2016, je třetí generace populárního SUV modelu od japonské automobilky Toyota. Tento model se vyznačuje prostorným interiérem, který pohodlně pojme až sedm pasažérů, a moderním designem, který kombinuje eleganci s robustností. Highlander XU50 nabízí různé možnosti motorizace, včetně 2,7litrového čtyřválcového motoru a výkonnějšího 3,5litrového V6 motoru, které jsou známé svou spolehlivostí a efektivitou. Vozidlo je vybaveno pokročilými bezpečnostními technologiemi, jako je systém předcházení kolizím a adaptivní tempomat, což z něj činí ideální volbu pro rodiny hledající bezpečnost a komfort na cestách.
Schéma pojistkové skříňky Toyota Highlander XU50
Tato stránka zobrazuje schéma pojistkové skříňky pro model Toyota Highlander XU50, která je klíčová pro identifikaci a údržbu elektrických komponentů vozidla. V tomto modelu se pojistková skříňka nachází typicky pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je nezbytná pro správné fungování vozidla a její správná údržba může předejít mnoha problémům.
