Toyota Highlander XU20 (2000-2007) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota Highlander XU20 (2000–2007), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Toyota Highlander XU20 (2000-2003) – schéma pojistkové skříňky
Rok výroby: 2000, 2001, 2002, 2003.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Highlander XU20 (2000-2003) je pojistka 23 v pojistkové skříňce.
Motorový prostor

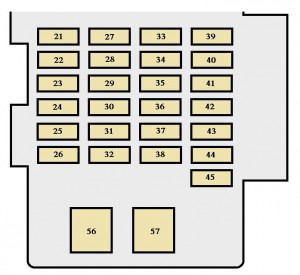

Přístrojová deska
Motorový prostor (s denními světly)
Pojistky (typ A)
| Pojistka | Amp [A] | Popis | |
| 1 | STARTER | 7,5 | Víceventilový systém vstřikování paliva;
Sekvenční víceventilový systém vstřikování paliva. |
| 2 | ABS3 | 7,5 | Systém kontroly trakce vozidla |
| 3 | HEAD LP RH LWR | 15 | Pravý světlomet (potkávací světlo) |
| 4 | HEAD LP LH LWR | 15 | Levý světlomet (potkávací světlo) |
| 5 | A / F | 25 | Senzor poměru vzduch-palivo |
| 6 | ALT-S | 7,5 | Nabíjecí systém |
| 7 | TOWING | 20 | Světla přívěsu |
| 8 | HORN | 10 | Klakson |
| 9 | SECURITY | 15 | Systém proti krádeži |
| 10 | HEAD LP RH UPR | 10 | Pravý světlomet (dálkové světlo) |
| 11 | ECU − B | 7,5 | Systém proti krádeži;
Systém klimatizace; Systém kontroly trakce vozidla; Směrová světla a měřidla; Systém bezdrátového dálkového ovládání; Elektrický zámek dveří. |
| 12 | EFI | 20 | Víceventilový systém vstřikování paliva;
Sekvenční víceventilový systém vstřikování paliva; Palivové čerpadlo; Systém imobilizéru motoru. |
| 13 | DOOR LOCK | 25 | Systém elektrického zamykání;
Systém proti krádeži. |
| 14 | HEAD LP LH UPR | 10 | Levý světlomet (dálkové světlo) |
| 15 | RADIO NO.1 | 25 | Automobilový audio systém |
| 16 | DOME | 10 | Osobní osvětlení;
Vnitřní osvětlení; Osvětlení kosmetického zrcátka; Osvětlení zapalování; Systém bezdrátového dálkového ovládání; Směrová světla a měřidla. |
| 17 | HAZARD | 15 | Nouzová světla;
Osvětlení přístrojové desky. |
| 18 | SPARE | 7,5 | Náhradní pojistka |
| 19 | SPARE | 15 | Náhradní pojistka |
| 20 | SPARE | 25 | Náhradní pojistka |
| 21 | IGN | 7,5 | Směrová světla a měřidla;
Systém airbagů SRS. |
| 22 | RADIO NO.2 | 7,5 | Automobilový audio systém |
| 23 | CIG | 15 | Zapalovač cigaret |
| 24 | D RR DOOR | 20 | Elektrická okna |
| 25 | PWR OUTLET | 15 | Elektrická zásuvka |
| 26 | FR FOG | 10 | Přední mlhová světla |
| 27 | SRS − IG | 15 | Systém airbagů SRS |
| 28 | ECU-IG | 15 | Elektrická panoramatická střecha;
Systém proti zablokování; Systém kontroly trakce vozidla; Systém zamykání převodovky; Nabíjecí systém; Tempomat; Výstražná světla; Startovací systém. |
| 29 | WIPER | 25 | Stěrače a ostřikovače čelního skla |
| 30 | P RR DOOR | 20 | Elektrická okna |
| 31 | P FR DOOR | 25 | Elektrická okna;
Dodatečné osvětlení dveří; Systém elektrického zamykání. |
| 32 | S/ROOF | 20 | Elektrická panoramatická střecha |
| 33 | HEATER | 15 | Systém klimatizace;
Elektrický chladicí ventilátor; Odmlžovač vnitřního zrcátka; Odmlžovač vnějšího zrcátka; Ukazatele a měřidla. |
| 34 | IG1 | 7,5 | Zpětná světla;
Systém kontroly trakce vozidla; Víceventilový systém vstřikování paliva; Sekvenční víceventilový systém vstřikování paliva; Vnější vyhřívání zrcátek; Systém zamykání dveří; Systém bezdrátového dálkového ovládání. |
| 35 | RR WIP | 15 | Stěrač zadního skla |
| 36 | STOP | 20 | Brzdová světla;
Vysoké brzdové světlo; Systém proti zablokování; Systém kontroly trakce vozidla; Systém zamykání převodovky; Tempomat; Víceventilový systém vstřikování paliva; Sekvenční víceventilový systém vstřikování paliva. |
| 37 | OBD | 7,5 | Systém palubní diagnostiky |
| 38 | SEAT HTR | 15 | Vyhřívání sedadel |
| 39 | IG2 | 15 | Víceventilový systém vstřikování paliva;
Sekvenční víceventilový systém vstřikování paliva; Nabíjecí systém; Startovací systém. |
| 40 | WASHER | 20 | Kontrolka hladiny kapaliny pro ostřikovače skel |
| 41 | RR FOG | 7,5 | Chybějící obvod |
| 42 | FR DEF | 20 | Systém klimatizace;
Odmlžovače vnějších zrcátek. |
| 43 | D FR DOOR | 20 | Elektrická okna;
Dodatečné osvětlení dveří. |
| 44 | TAIL | 10 | Zadní světla;
Osvětlení registrační značky; Osvětlení přístrojové desky; Přední mlhová světla; Přední obrysová světla; Zadní obrysová světla; Parkovací světla. |
| 45 | PANEL | 7,5 | Osvětlení přístrojové desky |
| 46 | DRL | 7,5 | Systém denního svícení |
Pojistky (typ B)
| Pojistka | Amp [A] | Popis | |
| 47 | AM2 | 30 | Instalace víceventilového vstřikování paliva;
Instalace sekvenčního víceventilového vstřikování paliva; Startovací systém. |
| 48 | ABS2 | 40 | Systém proti zablokování;
Systém kontroly trakce vozidla. |
| 49 | ABS1 | 40 | Systém proti zablokování;
Systém kontroly trakce vozidla. |
| 50 | HEATER | 50 | Instalace klimatizace |
| 51 | RDI | 30 | Elektrické chladicí ventilátory |
| 52 | RR DEF | 30 | Odmlžovače zadního okna |
| 53 | CDS | 30 | Elektrické chladicí ventilátory |
| 54 | RDI | 50 | Chybějící obvod |
| 55 | MAIN | 40 | Pojistky „HEAD LP RH LWR“, „HEAD LP LH LWR“,
„HEAD LP RH UPR“ a „HEAD LP LH UPR“ |
| 56 | AM1 | 40 | Instalace víceventilového vstřikování paliva;
Instalace sekvenčního víceventilového vstřikování paliva; Startovací systém. |
| 57 | POWER | 30 | Elektrické nastavení sedadla |
Pojistka (typ C)
| Pojistka | Amp [A] | Popis | |
| 58 | ALT | 140 | Pojistky „SEAT HTR“, „ABS1“, „ABS2“,
„RDI“, „CDS“, „RR DEF“, „HEATER“, „AM1“, „AM2“, „TAIL“, „PANEL“, „STOP“, „S / ROOF“ a |
Toyota Highlander XU20 (2004-2007) – schéma pojistkové skříňky
Rok výroby: 2004, 2005, 2006, 2007.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Highlander XU20 (2000-2003) je pojistka 23 v pojistkové skříňce

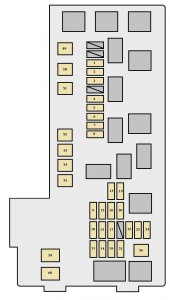

Motorový prostor

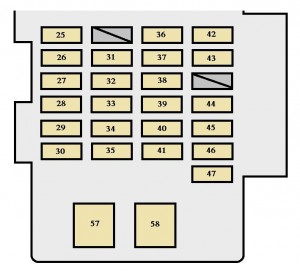

Přístrojová deska
Motorový prostor (se systémem denních světel)
Pojistky (typ A)
| Pojistka | Amp [A] | Popis | |
| 1 | A / F | 25 | Senzor poměru vzduch-palivo |
| 2 | CRT | 7,5 | Systém zábavy na zadních sedadlech;
Navigační systém. |
| 3 | STARTER | 7,5 | Vstřikovací systém paliva s více porty;
Sekvenční vstřikovací systém paliva s více porty. |
| 4 | EFI NO.2 | 10 | Vstřikovací systém paliva s více porty;
Sekvenční vstřikovací systém paliva s více porty. |
| 5 | ETCS | 10 | Vstřikovací systém paliva s více porty;
Sekvenční vstřikovací systém paliva s více porty. |
| 6 | RR HTR | 15 | Systém klimatizace |
| 7 | HEAD LP RH LWR | 15 | Pravý světlomet (potkávací světlo) |
| 8 | HEAD LP LH LWR | 15 | Levý světlomet (potkávací světlo) |
| 9 | ALT − S | 7,5 | Nabíjecí systém |
| 10 | POWER OUTLET2 | 20 | Elektrická zásuvka |
| 11 | TOWING | 20 | Osvětlení přívěsu |
| 12 | HORN | 10 | Klakson |
| 13 | SECURITY | 15 | Antivirový systém |
| 14 | H − LP RH UPR | 10 | Pravý světlomet (dálkové světlo) |
| 15 | ECU · B | 7,5 | Antivirový systém;
Systém klimatizace; Indikátory a měřidla; Multiplexní komunikační systém; Elektronicky ovládaná střecha. |
| 16 | EFI NO.1 | 20 | Vstřikovací systém paliva s více porty;
Sekvenční vstřikovací systém paliva s více porty; Palivové čerpadlo. |
| 17 | DOOR LOCK | 25 | Systém elektrického zamykání;
Antivirový systém. |
| 18 | H-LP LH UPR | 10 | Levý světlomet (dálkové světlo) |
| 19 | RAD NO.1 | 25 | Audio systém vozidla |
| 20 | DOME | 10 | Osobní osvětlení;
Vnitřní osvětlení; Osvětlení na pozvání; Osvětlení zapalování; Systém bezdrátového dálkového ovládání; Indikátory a měřidla; Navigační systém. |
| 21 | HAZARD | 15 | Výstražná světla;
Osvětlení přístrojové desky; Osvětlení přívěsu. |
| 22 | SPARE | 7,5 | Náhradní pojistka |
| 23 | SPARE | 15 | Náhradní pojistka |
| 24 | SPARE | 25 | Pojistka rezervy |
| 25 | IGN | 10 | Směrová světla a měřicí přístroje;
Systém airbagů SRS; Systém víceportového vstřikování paliva; Systém sekvenčního víceportového vstřikování paliva. |
| 26 | RAD NO.2 | 7,5 | Audio systém auta;
Systém uzamčení převodovky; Navigační systém; Systém zábavy pro zadní sedadla; Systém klimatizace; Multiplexní komunikační soustava. |
| 27 | CIG | 15 | Zapalovač cigaret |
| 28 | P RR DOOR | 20 | Elektrická okna |
| 29 | PWR OUTLET1 | 15 | Elektrická zásuvka |
| 30 | FR FOG | 20 | Přední mlhová světla |
| 31 | ECU-IG | 10 | Elektricky otevíratelná střecha;
Systém proti zablokování; Systém kontroly stability vozidla; Systém uzamčení převodovky; Nabíjecí systém; Startovací systém. |
| 32 | WIPER | 25 | Stěrače a ostřikovače předního skla |
| 33 | D RR DOOR | 20 | Elektrická okna |
| 34 | D FR DOOR | 25 | Elektrická okna;
Dodatečné osvětlení dveří; Elektrický uzamykací systém. |
| 35 | S/ROOF | 20 | Elektricky otevíratelná střecha |
| 36 | HEATER | 10 | Systém klimatizace;
Elektrický chladicí ventilátor; Odmlžovač zadního skla; Odmlžovač vnějšího zrcátka; Směrová světla a měřicí přístroje. |
| 37 | IG1 | 7,5 | Osvětlení couvací lampy;
Systém kontroly stability vozidla; Systém víceportového vstřikování paliva; Systém sekvenčního víceportového vstřikování paliva; Vyhřívání vnějších zrcátek; Systém uzamčení dveří; Bezdrátový dálkový systém; Navigační systém; Multiplexní komunikační soustava. |
| 38 | RR WIP | 15 | Stěrač zadního skla |
| 39 | STOP | 20 | Osvětlení brzdových světel;
Vysoké brzdové světlo; Systém proti zablokování; Systém kontroly stability vozidla; Systém uzamčení převodovky; Osvětlení přívěsu; Multiplexní komunikační soustava; Systém víceportového vstřikování paliva; Systém sekvenčního víceportového vstřikování paliva. |
| 40 | OBD | 7,5 | Systém palubní diagnostiky |
| 41 | SEAT HTR | 15 | Vyhřívání sedadel |
| 42 | IG2 | 15 | Systém víceportového vstřikování paliva;
Systém sekvenčního víceportového vstřikování paliva; Nabíjecí systém; Startovací systém. |
| 43 | WASHER | 20 | Kontrolka nízké hladiny kapaliny
pro ostřikovač předního skla. |
| 44 | FR DEF | 20 | Systém klimatizace;
Odmlžovače vnějších zrcátek. |
| 45 | P FR DOOR | 20 | Elektrická okna;
Dodatečné osvětlení dveří; Multiplexní komunikační soustava. |
| 46 | TAIL | 10 | Zadní světla;
Osvětlení evidenční značky; Osvětlení přístrojové desky; Přední mlhová světla; Přední poziční světla; Zadní poziční světla; Světla na stání. |
| 47 | PANEL | 7,5 | Osvětlení přístrojové desky;
Osvětlení přívěsu. |
| 48 | DRL | 7,5 | Systém denního svícení |
Pojistky (typ B)
| Pojistka | Amp [A] | Popis | |
| 49 | AM2 | 30 | Instalace víceportového vstřikování paliva;
Systém víceportového sekvenčního vstřikování paliva; Instalace startování. |
| 50 | ABS2 | 40 | Systém proti zablokování;
Systém kontroly trakce vozidla. |
| 51 | ABS1 | 40 | Systém proti zablokování;
Systém kontroly trakce vozidla. |
| 52 | HTR | 50 | Systém klimatizace |
| 53 | RDI | 30 | Elektrické chladicí ventilátory |
| 54 | RR DEF | 30 | Odmlžovače zadního okna |
| 55 | CDS | 30 | Elektrické chladicí ventilátory |
| 56 | MAIN | 40 | Pojistky „HEAD LP RH LWR“, „HEAD LP LH LWR“,
„HEAD LP RH UPR“ a „HEAD LP LH UPR“ |
| 57 | AM1 | 40 | Instalace víceportového vstřikování paliva;
Systém víceportového sekvenčního vstřikování paliva; Instalace startování. |
| 58 | POWER | 30 | Elektrická stolička |
Pojistka (typ C)
| Pojistka | Amp [A] | Popis | |
| 59 | ALT | 140 | „NAPÁJENÍ“, „STOP“, „FR DEF“,
„FR FOG“, „OBD“, „TAIL“, „PANEL“, „S / DOOF“, „D FR DOOR“, „P FR DOOR“, „D RR DOOR“, „P RR DOOR“ a „PWR OUTLET1“. |
| 60 | RDI | 50 | Elektrické ventilátory chlazení |
