Toyota Aurion XV40 (2006-2012) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota Aurion XV40 (2006–2012), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Schéma pojistek a relé – Toyota Aurion XV40
Týká se vozidel vyrobených v letech:
2006, 2007, 2008, 2009, 2010, 2011, 2012.

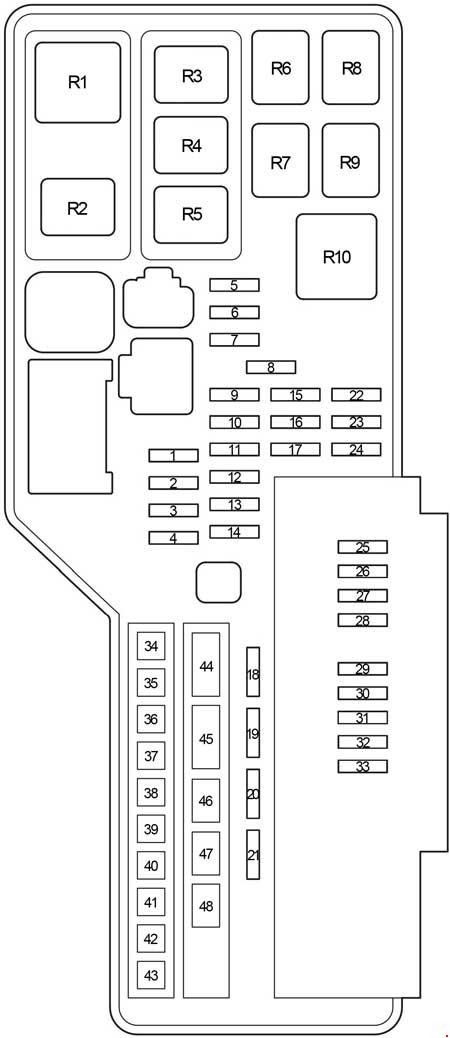

Pojistková skříňka v motorovém prostoru
| Číslo | Ampéráže [A] | Popis |
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | 7,5 | Systém startování |
| 6 | 7,5 | Systém nabíjení |
| 7 | 7,5 | Systém připojení Toyota |
| 8 | — | — |
| 9 | — | — |
| 10 | 10 | Montáž motoru aktivně řízená |
| 11 | 10 | Systém elektronického řízení škrticí klapky |
| 12 | 15 | Výstražná světla |
| 13 | 20 | Systém vícebodového vstřikování / systém sekvenčního vícebodového vstřikování;
Systém startování; Pojistky „INDIKÁTOR NR 2“ a „IGN“. |
| 14 | 20 | Systém blokování volantu |
| 15 | 10 | Světla a měřiče;
Osvětlení v prazích dveří; Osvětlení zavazadlového prostoru; Žárovka spínače zapalování; Stropní lampy ve dveřích; Vnitřní osvětlení; Osobní osvětlení; Hodiny; Inteligentní přístupový a startovací systém; Boční směrovky. |
| 16 | 10 | Hlavní jednotka ECU;
Systém řízení stability vozidla; Systém bezdrátového dálkového ovládání; Multi-informační displej; Systém paměti polohy sedadla; Stěrače předního skla; Systém monitorování zadního výhledu. |
| 17 | 15 | Audio systém, navigační systém |
| 18 | 25 | Hlavní jednotka ECU |
| 19 | — | — |
| 20 | 25 | Audio systém;
Navigační systém. |
| 21 | 30 | Systém vícebodového vstřikování / systém sekvenčního vícebodového vstřikování;
Automatická převodovka; Pojistky „EFI NO.2“ a „EFI NO.3“. |
| 22 | — | — |
| 23 | 10 | Systém vícebodového vstřikování/sekvenčního |
| 24 | 15 | Systém vícebodového vstřikování/sekvenčního |
| 25 | 7,5 | Hlasitý klakson |
| 26 | 20 | Systém vícebodového vstřikování/sekvenčního |
| 27 | 10 | Světla a měřiče |
| 28 | 10 | Systém vícebodového vstřikování / sekvenčního, systém inteligentního přístupu a startování, automatická převodovka |
| 29 | 10 | Hlasitý klakson |
| 30 | 15 | Pravý světlomet (světlomety s tlumenými světly), systém vyrovnávání světlometů |
| 31 | 15 | Levý světlomet (světlomety s tlumenými světly) |
| 32 | 15 | Pravý světlomet (světlomet s dálkovými světly) |
| 33 | 15 | Levý světlomet (světlomet s dálkovými světly) |
| 34 | 50 | Systém klimatizace |
| 35 | 50 | Systém proti zablokování;
Systém kontroly stability vozidla; Systém kontroly trakce; Systém asistence při brzdění. |
| 36 | 50 | Elektrické ventilátory chlazení |
| 37 | 30 | Systém proti zablokování;
Systém kontroly stability vozidla; Systém kontroly trakce; Systém asistence při brzdění. |
| 38 | 50 | Vyhřívání zadního okna;
Pojistka „MIR HTR“. |
| 39 | — | — |
| 40 | 30 | Žádný obvod |
| 41 | — | — |
| 42 | — | — |
| 43 | — | — |
| 44 | 120 | „AM2“, „ALT-S“, „E-ACM“, „ETCS“, „HAZ“, „IG2“, „STR LOCK“, „DOME“, „ECU-B Č.1“, „RADIO Č. 1“, „EFI HLAVNÍ“, „DVEŘE Č. 1“, „EFI Č. 3“, „EFI Č. 2“, „S-HORN“, „A/F HTR“, „MPX-B“, „EFI Č. 1“, „KLAKSON“, „H-LP(RL)“, „H-LP(LL)“, „H-LP(RH)“, „H-LP(LH)“, „HTR“, „Pojistky ABS č. 1, „ABS č. 2“, „RR DEF“, „HLAVNÍ VENTILÁTOR“, „VENTILÁTOR CDS“, „VENTILÁTOR RDI“ a „ST/AM2“ |
| 45 | — | — |
| 46 | — | — |
| 47 | — | — |
| 48 | 30 | Systém startování |
| Relé | ||
| R1 | — | |
| R2 | — | |
| R3 | — | |
| R4 | — | |
| R5 | Elektrický ventilátor chlazení | |
| R6 | Motor startování (ST) | |
| R7 | Zapalování (IG) | |
| R8 | Spojka kompresoru klimatizace (MG CLT) | |
| R9 | Motor startování (ST CUT) | |
| R10 | Vyhřívání zadního okna | |

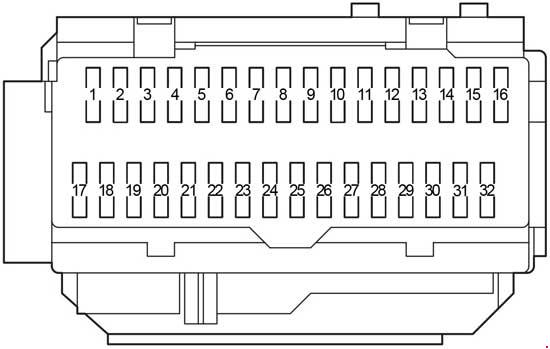

Pojistková skříňka v prostoru pro cestující
| Číslo | Ampéráže [A] | Popis |
| 1 | 25 | Elektrické okno vzadu vpravo |
| 2 | 25 | Elektrické okno vzadu vlevo |
| 3 | — | — |
| 4 | 15 | Přední mlhová světla |
| 5 | 7,5 | Palubní diagnostický systém |
| 6 | 7,5 | Elektrické okno;
Systém paměti polohy sedadla. |
| 7 | 10 | Brzdová světla;
Vysoké brzdové světlo; Systém kontroly uzamčení převodovky; Systém vícebodového vstřikování / sekvenční systém vícebodového vstřikování; Antiblokovací systém; Systém kontroly stability vozidla; Systém kontroly trakce; Systém asistence při brzdění. |
| 8 | 30 | Systém paměti polohy sedadla |
| 9 | — | — |
| 10 | 7,5 | Systém startování;
Systém vícebodového vstřikování/sekvenční. |
| 11 | 7,5 | Systém klimatizace |
| 12 | 25 | Elektrická okna |
| 13 | 25 | Hlavní tělo ECU |
| 14 | 30 | Elektrická střecha |
| 15 | 15 | Zadní světla;
Osvětlení registrační značky; Světla na poloze; Přední mlhová světla; Automatický systém vyrovnávání světlometů. |
| 16 | 7,5 | Výstražná světla;
Systém klimatizace; Audio systém; Hodiny; Osvětlení odkládací schránky; Osvětlení přístrojové desky; Ovládací spínače; Navigační systém; Automatická převodovka; Elektrická zadní roleta. |
| 17 | 10 | Hlavní jednotka ECU;
Elektrická střecha; Elektrické chladicí ventilátory; Stěrače a ostřikovače čelního skla; Multifunkční displej; Hodiny; Senzor parkovací asistence Toyota; Systém zapamatování polohy sedadla; Automatické proti oslnění v zrcadle; Systém nabíjení; Systém kontroly stability vozidla; Inteligentní přístupový a startovací systém; Systém sledování zadního výhledu. |
| 18 | 7,5 | Systém proti zablokování;
Systém kontroly stability vozidla; Systém kontroly trakce; Systém asistence při brzdění; Systém kontroly blokování převodovky; Tempomat; Automatická převodovka. |
| 19 | 10 | Systém klimatizace;
Odmlžovač zadního okna. |
| 20 | 10 | Stěrače a ostřikovače čelního skla |
| 21 | — | — |
| 22 | 10 | Výstražná světla;
Světla pro couvání; Systém nabíjení; Navigační systém; Elektrická zadní roleta. |
| 23 | 25 | Stěrače a ostřikovače čelního skla |
| 24 | 7,5 | Automatický systém vyrovnávání světlometů |
| 25 | 20 | Modul zapojení přívěsu |
| 15 | Systém vícebodového/sekvenčního vstřikování;
Systém startování. |
|
| 26 | 10 | Systém vícebodového / sekvenčního vstřikování;
Systém airbagů SRS; Inteligentní přístupový a startovací systém; Systém blokování volantu; Brzdová světla; Systém elektronické kontroly škrticí klapky. |
| 27 | 7,5 | Ukazatele a měřidla;
Multifunkční displej; Hodiny. |
| 28 | 7,5 | Hodiny;
Hlavní jednotka ECU; Systém kontroly blokování převodovky; Externí zrcátka; Inteligentní přístupový a startovací systém; Multifunkční displej. |
| 29 | 20 | Zapalovač |
| 30 | 20 | Napájecí zdroj |
| 31 | 7,5 | Audio systém;
Navigační systém. |
| 32 | 10 | Odmlžovače vnějších zrcátek |

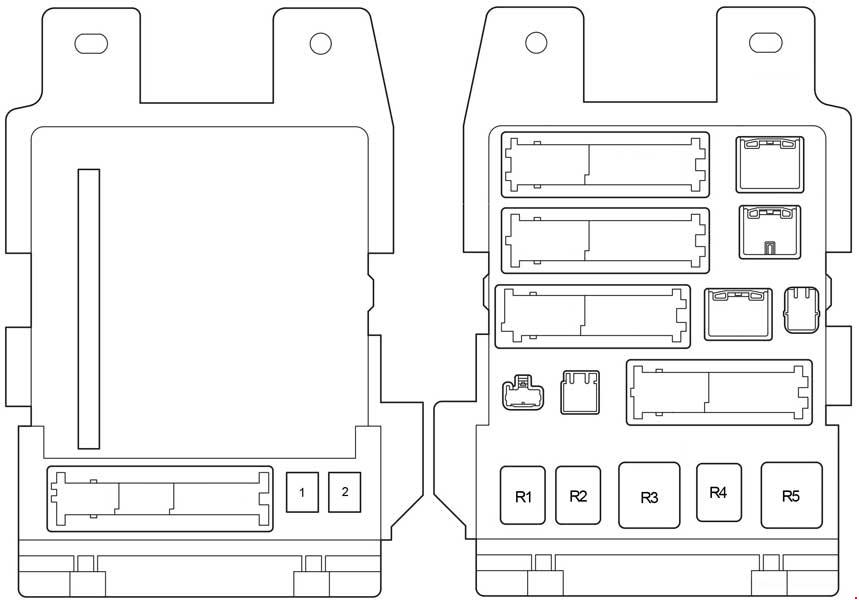

| Číslo | Ampéráž [A] | Popis |
| 1 | 30 | Elektrická sedadla, systém paměti polohy řízení |
| 2 | 30 | Elektrická okna, systém paměti polohy řízení |
| Relé | ||
| R1 | Mlhová světla | |
| R2 | Zadní světla | |
| R3 | Relé příslušenství | |
| R4 | Napájení oken | |
| R5 | Zapalování (IG1) | |
O Toyota Aurion XV40 (2006-2012)
Toyota Aurion XV40, vyráběná v letech 2006 až 2012, je elegantní sedan střední třídy, který nabízí komfort a spolehlivost typickou pro značku Toyota. Tento model je známý svým prostorným interiérem a kvalitním zpracováním. Aurion XV40 je vybaven výkonnými motory, přičemž nejběžnější volbou je 3,5litrový V6 motor, který poskytuje dostatečný výkon pro dynamickou jízdu. Vozidlo je také vybaveno moderními technologiemi a bezpečnostními prvky, což z něj činí ideální volbu pro rodiny i jednotlivce, kteří hledají spolehlivé a pohodlné auto.
Schéma pojistkové skříňky Toyota Aurion XV40
Tato stránka zobrazuje schéma pojistkové skříňky pro model Toyota Aurion XV40. V tomto vozidle se pojistková skříňka nachází na dvou hlavních místech: pod kapotou v motorovém prostoru a v interiéru vozidla, obvykle pod přístrojovou deskou. Diagramy na této stránce ukazují čísla pojistek, jejich ampéráž a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampéráží, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím schématu a správném používání.
