Toyota Land Cruiser 80/J80 (1990-1997) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Toyota Land Cruiser 80 (J80) (1990–1997), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.

Schéma pojistek a relé – Toyota Land Cruiser 80/J80

Týká se vozidel vyrobených v letech:

1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997.



Pojistka 1 v pojistkové skříňce přístrojové desky je zodpovědná za zapalovač cigaret (zásuvky napájení).

Pojistková skříňka v kabině

Poloha

Popis

1. Pojistková skříňka
2. ABS ECU
3. Relé otevření obvodu
4. Pojistková skříňka relé
5. Relé kontroly centrálního zamykání diferenciálu
6. Relé upozornění na bezpečnostní pásy
7. Relé kontroly světla
8. ECU tempomatu
9. Zesilovač klimatizačního systému
10. Teplota chladicí kapaliny motoru, Přerušit relé
11. Relé kontroly rychlosti ventilátoru
12. Amplifikátor klimatizace
13. Modul kontroly motoru
14. Amplifikátor stereo
15. ECU zamykání diferenciálu
16. Relé světla válce klíče zapalování
17. Skupina senzoru airbagu

Nachází se za panelem přístrojové desky na straně řidiče.

Číslo	Ampéráže [A]	Popis
1	15A	Zapalovač cigaret; Elektrická zpětná zrcátka; Digitální displej hodin; Rádio; Kazetový přehrávač; Napájecí anténa; Automatická blokace převodovky; Systém airbagů SRS.
2	15A	Zadní světla; Osvětlení evidenční značky; Světla na poloze a boční směrovky vpředu; Osvětlení přístrojové desky; Hodiny; Osvětlení odkládací schránky.
3	15A	Palubní diagnostický systém
4	10 A	Brzdová světla; Systém vícebodového/sekvenčního vstřikování; Deaktivace tempomatu; Automatická blokace převodovky.
5	20A	Ohřívač zadního okna
6	20A	Stěrače a ostřikovač čelního skla; Stěrač a ostřikovač zadního okna.
7	10 A	Počítadlo kilometrů a ukazatele; Ukazatele připomínky na servis a zvukové signály (kromě kontrolek vybité baterie a otevřených dveří); Havarijní světla.
8	7,5A	Zapněte světla signalizace
9	15A	Systém tempomatu
10	10 A	Systém airbagů SRS
11	20A	Systém klimatizace
12	7,5A	Systém vícebodového/sekvenčního vstřikování; Systém kontroly emisí; Systém airbagů SRS.
13	10 A	Systém klimatizace
14	30A	Systém blokování diferenciálu
15	–	Nepoužívá se
16	–	Nepoužívá se
17	–	Nepoužívá se
18	40A	Systém klimatizace
19	30A	Elektrická okna; Systém elektrických zámků; Elektricky otevíratelná střecha.



Pojistková skříňka

Číslo	Relé
R1	Odmrazovač
R2	Topení
R3	Výkonové relé
R4	Zadní světla
R5	Směrovky
R6	Nepoužívá se
R7	Chladicí ventilátor
R8	Ventilátor – vysoká rychlost

Dodatečné prvky

Popis

1. Relé ovládání střešního okna
2. Relé zadního ohřívače
3. Zesilovač basů
4. Relé zadního stěrače
5. Řídicí jednotka uzamčení převodovky
6. Relé ovládání zámku dveří.

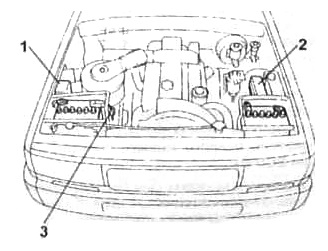

Pojistková skříňka v motorovém prostoru

Poloha

Popis

1. Připojovací skříňka
2. Pojistková skříňka a relé
3. Vložka pojistky s vysokým výkonem

Pojistková skříňka se nachází blízko baterie.

Číslo	Ampéráže [A]	Popis
1	–	Nepoužívá se
2	7,5A	Systém nabíjení; Kontrolka vybití baterie.
3	15A	Systém vícebodového/sekvenčního vstřikování
4	20A	Obvod není přítomen
5	15A	Pravé světlomety
6	15A	Levé světlomety
7	–	Nepoužívá se
8	–	Nepoužívá se
9	15A	Havarijní světla, klakson

10	10 A	Vnitřní osvětlení; Osobní osvětlení; Osvětlení zavazadlového prostoru; Kontrolka spínače zapalování; Kontrolka varování otevřených dveří; Hodiny; Rádio; Kazetový přehrávač; Anténa napájení; Osvětlení na přivítání.
11	50A	Všechny prvky v obvodech „CIG“, „WIPER“, „GAUGE“, „TURN“, „ECU-IG“, „REAR-HTR“, „IGN“, „DIFF“ a „FL POWER“
12	60A	Systém prevence zablokování kol
Relé
R1		Hlavní EFI
R2		Klakson
R3		Nepoužívá se
R4		Nepoužívá se
R5		Světlomet
R6		Nepoužívá se
