Toyota Hilux VII (2011-2013) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota Hilux VII (2011–2013), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla, ať už v kabině nebo v motorovém prostoru, a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Toyota Hilux VII (2011-2013) – schéma pojistkové skříňky
Rok výroby: 2011, 2012, 2013.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Hilux VII (2011-2013) je pojistka 10 v pojistkové skříňce na palubní desce na straně řidiče.

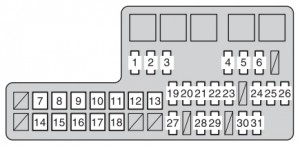

Pojistková skříňka v motorovém prostoru
| Pojistka | Ampér | Obvod | |
| 1 | SPARE | 25 | Náhradní pojistka |
| 2 | SPARE | 15 | Náhradní pojistka |
| 3 | SPARE | 10 | Náhradní pojistka |
| 4 | FOG | 15 | Přední mlhová světla |
| 5 | HORN | 10 | Klakson |
| 6 | EFI | 25 | Systém vícebodového vstřikování paliva;
systém sekvenčního vícebodového vstřikování paliva. |
| 7 | PTC NO.1 | 50 | Elektrický ohřívač |
| 8 | PWR SEAT | 30 | Elektrické sedadlo |
| 9 | PTC NO.2 | 50 | Elektrický ohřívač |
| 10 | H-LP CLN | 40 | Čištění světlometů |
| 11 | FR HTR | 50 | Klimatizace;
Pojistka pro klimatizaci. |
| 12 | ABS NO.2 | 30 | ABS, TRC a VSC |
| 13 | ABS NO.1 | 40 | ABS, TRC a VSC |
| 14 | ALT | 100 | Systém nabíjení,
PWR SEAT, HLP CLN, FR HTR, AM1, IG1, PTC NO.1, PTC NO.2, PWR OUT, STOP, TAIL a pojistka OBD. |
| 15 | GLOW | 80 | Systém předehřevu motoru |
| 16 | BATT P / I | 50 | Pojistky FOG, HORN a EFI |
| 17 | AM2 | 30 | Startování motoru, ST, IGN, INJ a MET |
| 18 | MAIN | 40 | Pojistky H-LP RH, H-LP LH,
H-LP RL a H-LP LL. |
| 19 | H-LP RL | 15 | Světlomet pravý (nízký) |
| 20 | H-LP LL | 15 | Světlomet levý (nízký) |
| 21 | H-LP RH | 15 | Světlomet pravý (vysoký) a pravý (nízký) |
| 22 | H-LP LH | 15 | Světlomet levý (vysoký) a levý (nízký) |
| 23 | EFI NO.2 | 10 | Systém vstřikování paliva multipoint;
Systém vstřikování paliva multipoint sekvenční. |
| 24 | ECU-B | 10 | Spínače roletek ve dveřích;
Systém elektrického zamykání; Systém dálkového ovládání bezdrátově; Senzor řízení a světlomety. |
| 25 | RAD | 15 | Audio systém |
| 26 | DOM | 7,5 | Vnitřní osvětlení;
Spínač motoru; Osobní osvětlení; Ukazatele a měřidla; Hodiny; Informační displej; Systém dálkového ovládání bezdrátově; Systém denních světel a mlhová světla. |
| 27 | A / F | 20 | Systém kontroly emisí |
| 28 | ALT-S | 7,5 | Systém nabíjení |
| 29 | TURN-HAZ | 15 | Světlomety nouzové a směrovky |
| 30 | ECU-B NO.2 | 7,5 | Systém klimatizace |
| 31 | DCC | 30 | Pojistky ECU-B, DOME a RAD |

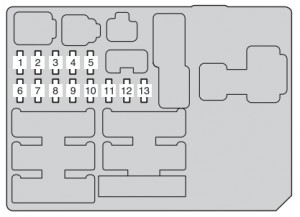

Pojistková skříňka v přístrojové desce (strana řidiče) – přední
| Číslo | Amp [A] | Popis | |
| 1 | PWR OUT | 15 | Pozice napájení |
| 2 | TAIL | 10 | Osvětlení přístrojové desky;
Mlhová světla přední; Systém kontroly úrovně předních světlometů; Přední světla pozice; Zadní světla; Osvětlení evidenčního čísla; Systém vstřikování paliva multipoint; Systém vstřikování paliva multipoint sekvenční; Informační displej; Systém denního svícení a automatický systém světlometů. |
| 3 | STOP | 10 | Světla stop;
Vysoké světlo stop; Systém vstřikování paliva multipoint; Systém vstřikování paliva multipoint sekvenční; ABS; TRC; VSC; Systém kontroly zablokování převodovky. |
| 4 | OBD | 7,5 | Systém diagnostiky palubního počítače |
| 5 | INJ | 15 | Systém vstřikování paliva multipoint;
Systém vstřikování paliva multipoint sekvenční. |
| 6 | ECU-IG &
GAUGE |
10 | Systém klimatizace;
Systém nabíjení; Zablokování zadního diferenciálu; ABS; TRC; VSC; Havarijní světla; Směrovky; Světla pro couvání; Systém vstřikování paliva multipoint; Systém vstřikování paliva multipoint sekvenční; Systém kontroly zablokování převodovky; Ohřívač zadního okna; Světla; Dodatečné spínače dveří; Systém elektrického zamykání dveří; Systém bezdrátového dálkového ovládání; Senzor řízení; Systém denního svícení; Tempomat; Ostřikovač světlometů; Vyhřívání sedadel; Ohřívače vnějších zrcátek; Informační displej; Upozornění na bezpečnostní pás spolujezdce |
| 7 | WIP | 20 | Stěrač a ostřikovač čelního skla |
| 8 | IGN | 7,5 | Systém vstřikování paliva multipoint;
Systém vstřikování paliva multipoint sekvenční; Airbag; SRS; Čerpadlo paliva. |
| 9 | ACC | 7,5 | Audio systém;
Elektrická zásuvka; Hodiny; Systém kontroly napájení zrcátka; Systém kontroly zablokování převodovky; Informační displej. |
| 10 | CIG | 15 | Zapalovač |
| 11 | MET | 7,5 | Směrovky a měřidla a systém DPF |
| 12 | A / C | 10 | Systém klimatizace |
| 13 | ST | 7,5 | Systém startování;
Směrovky a měřidla; Systém vstřikování paliva multipoint; Systém vstřikování paliva multipoint sekvenční. |

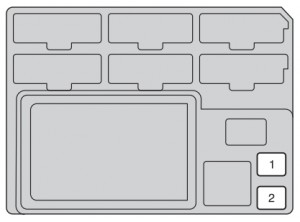

Pojistková skříňka v přístrojové desce (strana pro cestující) – zadní
| Číslo | Amp [A] | Popis | |
| 1 | AM1 | 40 | Systém uzamykání zadního diferenciálu;
Pojistky ABS, TRC, VSC, ACC, CIG, ECU-IG & GAUGE, WIP. |
| 2 | IG1 | 40 | Pojistky PWR, S-HTR, 4WD,
DVEŘE, DEF a MIR HTR. |
Pojistková skříňka v přístrojové desce (strana pro cestující)
| Číslo | Amp [A] | Popis | |
| 1 | MIR-HTR | 15 | Ohřívače vnějšího zpětného zrcátka |
| 2 | 4WD | 20 | Uzamčení zadního diferenciálu;
ABS; TRC; VSC. |
| 3 | S-HTR | 15 | Ohřívače sedadel |
| 4 | DEF | 20 | Ohřívač zadního okna;
Systém vícebodového vstřikování paliva; Systém sekvenčního vícebodového vstřikování paliva. |
| 5 | DOOR | 25 | Systém elektrického zamykání dveří;
Elektrická okna. |
| 6 | PWR | 30 | Elektrická okna |
