Toyota GT86 (2012-2017) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota GT86 (2012–2017), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Toyota GT86 (2012-2017) – schéma pojistkové skříňky
Rok výroby: 2012, 2013, 2014, 2015, 2016, 2017.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota GT86 (2012-2017) je pojistka 2 a 22 v pojistkové skříňce na přístrojové desce.

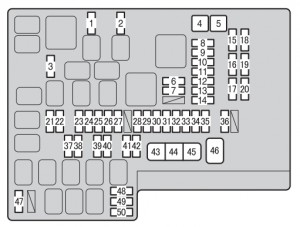

Pojistková skříňka v motorovém prostoru
| Č. | Amp [A] | Popis | |
| 1 | MIR HTR | 7,5 | Odmlžovač vnějšího zpětného zrcátka |
| 2 | RDI | 25 | Elektrický chladicí ventilátor |
| 3 | (PUSH-AT) | 7,5 | Řídicí jednotka motoru |
| 4 | ABS NO. 1 | 40 | ABS |
| 5 | HEATER | 50 | Systém klimatizace |
| 6 | WASHER | 10 | Ostřikovač čelního skla |
| 7 | WIPER | 30 | Stěrače |
| 8 | RR DEF | 30 | Odmlžovač zadního okna |
| 9 | (RR FOG) | 10 | Zadní mlhové světlo |
| 10 | D FR DOOR | 25 | Elektrické okno (strana řidiče) |
| 11 | (CDS) | 25 | Elektrický chladicí ventilátor |
| 12 | D-OP | 25 | – |
| 13 | ABS NO. 2 | 25 | ABS |
| 14 | D FL DOOR | 25 | Elektrické okno (strana spolujezdce) |
| 15 | SPARE | Viz poznámka. | Náhradní pojistka |
| 16 | SPARE | Viz poznámka. | Náhradní pojistka |
| 17 | SPARE | Viz poznámka. | Náhradní pojistka |
| 18 | SPARE | Viz poznámka. | Náhradní pojistka |
| 19 | SPARE | Viz poznámka. | Náhradní pojistka |
| 20 | SPARE | Viz poznámka. | Náhradní pojistka |
| 21 | ST | 7,5 | Systém startování |
| 22 | ALT-S | 7,5 | Systém nabíjení |
| 23 | (STR LOCK) | 7,5 | Systém uzamčení řízení |
| 24 | D / L | 20 | Elektrické zamykání dveří |
| 25 | ETCS | 15 | Řídicí jednotka motoru |
| 26 | (AT + B) | 7,5 | Převodovka |
| 27 | (AM2 NO. 2) | 7,5 | Systém inteligentního přístupu a startování |
| 28 | EFI (CTRL) | 15 | Řídicí jednotka motoru |
| 29 | EFI (HTR) | 15 | Systém vícebodového vstřikování paliva;
Systém sekvenčního vícebodového vstřikování paliva. |
| 30 | EFI (IGN) | 15 | Systém startování |
| 31 | EFI (+ B) | 7,5 | Řídicí jednotka motoru |
| 32 | HAZ | 15 | Směrová světla;
Výstražná světla. |
| 33 | MPX-B | 7,5 | Automatická klimatizace;
Počítadlo kilometrů a měřidla, |
| 34 | F / PMP | 20 | Systém vícebodového vstřikování paliva;
Systém sekvenčního vícebodového vstřikování paliva. |
| 35 | IG2 MAIN | 30 | Systém airbagů SRS;
Řídicí jednotka motoru. |
| 36 | DCC | 30 | Vnitřní osvětlení;
Bezdrátové dálkové ovládání; Hlavní jednotka ECU. |
| 37 | HORN NO. 2 | 7,5 | Klakson |
| 38 | HORN NO. 1 | 7,5 | Klakson |
| 39 | H-LP LH LO | 15 | Levý světlomet (dálkové) |
| 40 | H-LP RH LO | 15 | Pravý světlomet (dálkové) |
| 41 | H-LP LH HI | 10 | Levý světlomet (tlumené) |
| 42 | H-LP RH HI | 10 | Pravý světlomet (tlumené) |
| 43 | INJ | 30 | Systém vícebodového vstřikování paliva;
Systém sekvenčního vícebodového vstřikování paliva. |
| 44 | H-LP WASHER | 30 | Čištění světlometů |
| 45 | AM2 NO. 1 | 40 | Systém startování;
Řídicí jednotka motoru. |
| 46 | EPS | 80 | Elektrický posilovač řízení |
| 47 | A / B MAIN | 15 | Systém airbagů SRS |
| 48 | ECU-B | 7,5 | Bezdrátové dálkové ovládání;
Hlavní jednotka ECU. |
| 49 | DOME | 20 | Vnitřní světlo |
| 50 | IG2 | 7,5 | Řídicí jednotka motoru |
Poznámka:
Je poskytnuta jedna z následujících náhradních pojistek: 7,5 A, 10 A, 15 A, 20 A, 25 A, 30 A.

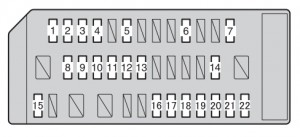

Pojistková skříňka v přístrojové desce
| Číslo | Amp [A] | Popis | |
| 1 | ECU ACC | 10 | ECU hlavní jednotky;
Vnější zpětná zrcátka. |
| 2 | P/POINT č.2 | 15 | Napájecí zásuvka |
| 3 | PANEL | 10 | Osvětlení |
| 4 | TAIL | 10 | Zadní světla |
| 5 | DRL | 10 | Systém denního svícení |
| 6 | STOP | 7,5 | Brzdová světla |
| 7 | OBD | 7,5 | Systém palubní diagnostiky |
| 8 | HEATER-S | 7,5 | Systém klimatizace |
| 9 | HEATER | 10 | Systém klimatizace |
| 10 | FR FOG LH | 10 | Levý mlhový světlomet |
| 11 | FR FOG RH | 10 | Pravý mlhový světlomet |
| 12 | BK / UP LP | 7,5 | Zpětná světla |
| 13 | ECU IG1 | 10 | ABS;
Elektrický posilovač řízení. |
| 14 | AM1 | 7,5 | Systém startování |
| 15 | AMP | 15 | Audio systém |
| 16 | AT UNIT | 15 | Převodovka |
| 17 | GAUGE | 7,5 | Počítadlo kilometrů a měřidla;
Systém inteligentního přístupu a startování |
| 18 | ECU IG2 | 10 | Řídicí jednotka motoru |
| 19 | SEAT HTR LH | 10 | Vyhřívání levého sedadla |
| 20 | SEAT HTR RH | 10 | Vyhřívání pravého sedadla |
| 21 | RADIO | 7,5 | Audio systém |
| 22 | P/POINT No.1 | 15 | Napájecí zásuvka |
O Toyota GT86 (2012-2017)
Toyota GT86, vyráběná v letech 2012 až 2017, je sportovní kupé, které vzniklo ve spolupráci s automobilkou Subaru. Tento model je známý svým nízkým těžištěm a vynikající ovladatelností, což z něj činí ideální volbu pro nadšence sportovní jízdy. Pod kapotou se nachází 2,0litrový čtyřválcový motor typu boxer, který poskytuje výkon přibližně 200 koní. GT86 je k dispozici s manuální nebo automatickou převodovkou, přičemž obě verze nabízejí dynamický zážitek z jízdy. Interiér je navržen s důrazem na řidiče, s pohodlnými sedadly a intuitivním rozložením ovládacích prvků.
Schéma pojistkové skříňky Toyota GT86
Tato stránka zobrazuje schéma pojistkové skříňky pro model Toyota GT86, která je nezbytná pro identifikaci a výměnu pojistek. V Toyota GT86 se pojistková skříňka nachází typicky v prostoru pod kapotou a v interiéru vozidla, obvykle pod přístrojovou deskou. Na schématu jsou zobrazena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro udržení bezpečnosti a funkčnosti vozidla, proto je důležité mít přehled o jejím uspořádání a obsahu.
