Toyota Avensis T27 (2009-2017) – pojistková skříňka

9 června, 2025 Martin Dvořák

V tomto článku najdeš diagramy pojistkové skříňky Toyota Avensis T27 (2009–2017), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.

Obsah

Toyota Avensis T27 (2009-2017) – schéma pojistky

Rok výroby: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Avensis T27 (2009-2017) je pojistka 24 ve schématu pojistek v kabině.

Kabina

LHD

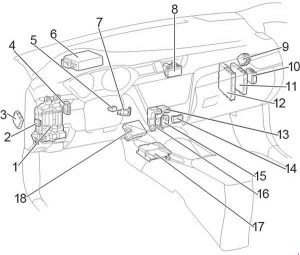

Schéma pojistek zapalovače cigaret pro Toyota Avensis T27 (LHD). — Toyota Avensis – schéma pojistky – kabina LHD

RHD

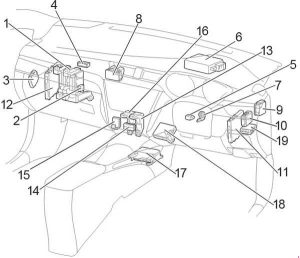

Umístění pojistky zapalovače cigaret pro Toyota Avensis T27 (RHD). — Toyota Avensis – schéma pojistky – kabina RHD

Pojistka	Popis
1	Pojistková skříňka / hlavní jednotka ECU
2	Přídavná pojistková skříňka
3	ECU otáčení světlometů (s AFS); ECU vyrovnávání světlometů (bez AFS).
4	Připojovací konektor
5	Aktivátor zamykání řízení
6	Kontrolér asistence řízení
7	Amplifikátor transpondérového klíče
8	Zamknutí připojení
9	Zamknutí připojení
10	Relé stěrače předního skla
11	ECU řízení správy energie
12	Motor Stop & Start ECU
13	Pojistková skříňka relé č. 1
14	Připojovací konektor
15	Připojovací konektor
16	Pojistková skříňka relé č. 2
17	Kontrolér airbagu
18	Amplifikátor klimatizace
19	Volant vpravo: Relé řízení dveří s dvojitým zamykáním

Quadro pojistek kabina

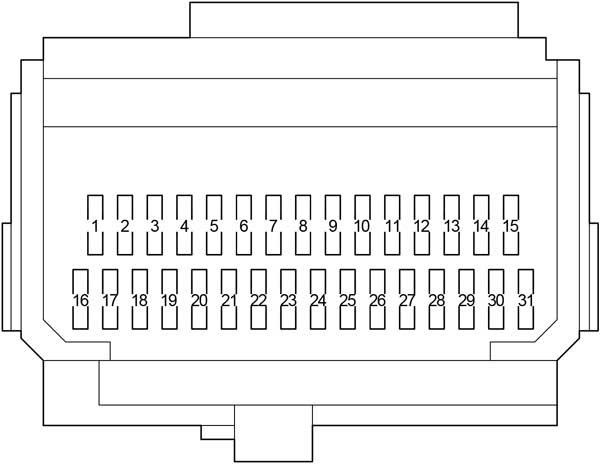

Detailní pohled na pojistkové schéma kabiny s relé dvojitého zamykání. — Toyota Avensis – schéma pojistky – quadro pojistek kabina

Pojistka		Ampér [A]	Popis
1	AM1	7,5	Startovací systém; Pojistky „ACC“, „CIG“, „ECU-IG č. 2“, „HTR-IG“, „WIPER“, „RR WIPER“, „WASHER“, „ECU-IG č. 1“, „ECU-IG č. 3“, „SEAT HTR“.
2	FR FOG	15	Před únorem 2013, Od května 2015: Přední mlhová světla.
2	FR FOG	7,5	Únor 2013 – květen 2015: Přední mlhová světla.
3	DRL	7,5	Systém denního svícení
4	ACC-B	25	Pojistky „CIG“, „ACC“
5	DOOR	25	Systém elektrického zámku
6	–	–	–
7	STOP	10	Brzdová světla; Vysoké brzdové světlo; Systém ABS; VSC; Systém vícebodového vstřikování; Systém sekvenčního vícebodového vstřikování; Automatická převodovka; Systém blokování převodovky; Startovací systém.
8	OBD	7,5	Palubní diagnostický systém
9	ECU-IG č. 2	10	Výstražná světla; Nabíjecí systém; Výstražná světla; Vyhřívání zadního skla; Indikátor „PASSENGER AIRBAG“; Klimatizační systém; AFS; Monitor zadního pohledu; Senzor parkovacího asistenta Toyota.
10	ECU-IG č. 1	10	ECU hlavní karoserie; Inteligentní systém přístupu a startování; Elektrické chladicí ventilátory; Systém blokování převodovky; Panoramatická střecha; Automatické zrcátko proti oslnění; Systém ABS; Senzor řízení; Senzor náklonu a senzor G; VSC; Čištění světlometů; Systém předkolizní ochrany; LKA; Systém asistence řidiče.
11	WASHER	15	Ostřikovače předního skla; Ostřikovač zadního skla.
12	RR WIPER	15	Stěrač zadního skla
13	WIPER	30	Stěrače předního skla; Stěrače s dešťovým senzorem.
14	HTR-IG	10	Klimatizační systém
15	SEAT HTR	15	Před květnem 2015: Vyhřívání sedadel

20	Od května 2015: Vyhřívání sedadel
16	METER	7,5	Počítadlo kilometrů a měřicí přístroje
17	IGN	7,5	Systém blokování řízení; Systém airbagů SRS; Systém vícebodového vstřikování; Systém sekvenčního vícebodového vstřikování; Automatická převodovka; Startovací systém.
18	RR FOG	7,5	Zadní mlhové světlo
19	–	–	–
20	TI&TE	30	Nastavitelné a teleskopické ovládání
21	MIR HTR	10	Vyhřívání vnějších zrcátek
22	–	–	–
23	ACC	7,5	Vnější zrcátka; Systém blokování převodovky; Audio systém; Hlavní jednotka ECU; Napájecí zásuvka.
24	CIG	15	Zapalovač
25	SHADE	20	Panoramatické stropní osvětlení
26	RR DOOR	20	Elektrická okna (zadní pravé)
27	RL DOOR	20	Elektrická okna (zadní levé)
28	P FR DOOR	20	Elektrická okna (strana spolujezdce)
29	ECU-IG NO.3	10	Senzor parkovacího asistenta Toyota; Systém AFS; Vyhřívání stěrače předního skla; Elektrická parkovací brzda; Bezpečnostní pás před kolizí; Přepínač s páčkou; Nastavitelné a teleskopické ovládání; Elektrická asistence řízení.
30	PANEL	7,5	Osvětlení spínačů; Osvětlení přístrojové desky; Osvětlení odkládací schránky; Spínače volantu; Hlavní jednotka ECU.
31	TAIL	10	Přední poziční světla; Zadní poziční světla; Osvětlení registrační značky; Zadní mlhové světlo; Přední mlhová světla; Manuální nastavení orientace světlometů; Osvětlení přístrojové desky; Spínač klimatizačního systému; Audio systém; Multidrive nebo automatická převodovka; Osvětlení páky převodovky; Osvětlení odkládací schránky; Manuální systém airbagu on-off; Poziční světla pro nouzové situace; Zapalovač; Spínač „AFS OFF“; Spínač omezovače rychlosti; Spínač elektrické parkovací brzdy; Spínač řízení; Spínač VSC OFF; Spínač senzoru parkovacího asistenta Toyota; Spínač „LKA“; Spínač vyhřívání sedadla, „SPORT“; Spínače vnějších zrcátek; Spínač pro otevření dveří nádrže.

Leggere Toyota Corolla (1992-2018) – pojistková skříňka

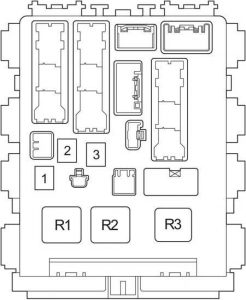

Rozložení pojistek v kabině s vyznačeným spínačem otevírání nádrže. — Toyota Avensis – schéma pojistky – quadro pojistky kabina

Pojistka		Ampér [A]	Popis
1	POWER	30	Elektrická okna (strana řidiče)
2	DEF	40	Vyhřívání zadního okna; Pojistka „MIR HTR“.
3	PWR SEAT RH	30	Elektrická sedačka, podpora
Relé
R1	–
R3	Volant vlevo (před květnem 2015): Směrovky

Schéma pojistek dodatečná kabina

Toyota Avensis – schéma pojistky – schéma pojistek dodatečná v kabině

Pojistka

Ampér [A]

Popis

TERGEC NO.2

7,5

Napájení;

řídicí jednotka systému asistence pro řidiče.

–

Oblast relé kabina č. 1

Oblast relé kabiny č. 1 s řídicí jednotkou asistenčního systému. — Toyota Avensis – schéma pojistky – panel relé kabina

Číslo	Relé
R1	Před červnem 2010: Světlomet mlhových světel (FR FOG); Od října 2016: Vnitřní světla (DOME CUT).
R2	–
R3	Před listopadem 2011: Panel; Od listopadu 2011: Systém denních světel (DRL).
R4	Zásuvka napájení (zásuvka ACC)

Oblast relé kabina č. 2

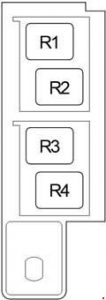

Oblast relé kabiny č. 2 pro systém denního svícení (DRL). — Toyota Avensis – schéma pojistky – diagram relé kabina

Číslo	Popis
R1	Startování (ST)
R2	Světlomet mlhových světel zadních (RR FOG)
R3	Příslušenství (ACC)
R4	Červen 2010 – květen 2015: Světlomet mlhových světel předních (FR FOG); Od října 2016: Vyhřívání stěrače předního skla (FR DEICER).

Limuzíny

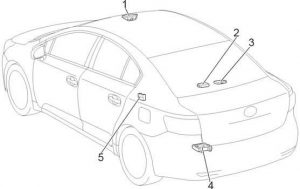

Schéma vyhřívání stěrače předního skla pro model Toyota Avensis Limuzína. — Toyota Avensis – schéma pojistky – limuzína

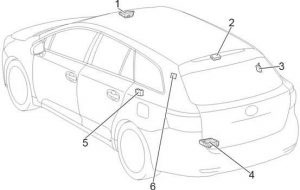

Kombi

Číslo	Popis
1	Senzor bezpečnosti před kolizí
2	Modul upozornění na tlak v pneumatikách a přijímač
3	Přijímač kontroly dveří
4	Kontrolér parkovací brzdy
5	Datový konektor
6	Kontrolér otevírací střechy

Motorový prostor

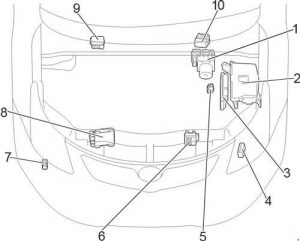

Pojistka vyhřívání stěrače předního skla v motorovém prostoru. — Toyota Avensis – schéma pojistky – motorový prostor

Číslo	Popis
1	ECU řízení trakce
2	Pojistková skříňka
3	ECM
4	Kontrolér svíček
5	Relé svíčky
6	ECU řízení převodovky
7	Relé řízení stěrače světlometů
8	Kontrolér vstřikovače
9	LHD: Schéma relé
10	RHD: Schéma relé

Quadro pojistek prostor motoru

Přehledné schéma relé v pojistkové skříni motorového prostoru. — Toyota Avensis – schéma pojistky – quadro pojistek prostor motoru

Detailní pohled na pojistky v motorovém prostoru, část A. — Toyota Avensis – schéma pojistky – quadro pojistek prostor motoru A

Rozložení pojistek v motorovém prostoru, detail A. — Toyota Avensis – schéma pojistky – quadro pojistek prostor motoru B

Schéma pojistek motorového prostoru, sekce A. — Toyota Avensis – schéma pojistky – quadro pojistek prostor motoru C

Pojistka		Ampér [A]	Popis
1	DOME	10	Osvětlení zavazadlového prostoru; Vano bagagli; Osvětlení na přivítání; Osvětlení stropu předních dveří; Osobní, vnitřní osvětlení; Osvětlení nohou.
2	RAD NO.1	20	Audio systém
2	RAD NO.1	15	Před únorem 2014: Audio systém
3	ECU-B	10	Ukazatele a měřidla; ECU hlavní karoserie; Senzor řízení; Bezdrátové dálkové ovládání; Inteligentní přístupový a startovací systém; Nastavitelná a teleskopická kontrola.
4	DCC	–	–
5	ECU-B2	10	Inteligentní přístupový a startovací systém; Klimatizační systém; Elektrická okna; Nastavitelná elektrická sedačka.
6	EFI MAIN NO.2	7,5	Vícebodový vstřikovací systém; Sekvenční vícebodový vstřikovací systém.
7	DOOR NO.2	25	Před květnem 2015: Systém elektrického zámku
7	BODY ECU	7,5	Od května 2015: Multiplexový komunikační systém
8	AMP	30	Audio systém
9	–	–	–
10	STRG LOCK	20	Systém uzamknutí řízení
11	A / F	20	Před květnem 2015: Výfukový systém Od května 2015: –
12	AM2	30	Systém startování
13	–	–	–
14	TURN-HAZ	10	Ukazatele směru, nouzová světla
15	ALT-S	7,5	Před květnem 2015: Systém nabíjení Od května 2015: –
16	AM2 NO.2	7,5	Systém startování
17	HTR	50	Před květnem 2015: Klimatizace Od května 2015: –
18	ABS NO.1	50	ABS, VSC
19	CDS FAN	30	Elektrický chladicí ventilátor
20	RDI FAN	40	Elektrický chladicí ventilátor
21	H-LP CLN	30	Čištění světlometů
22	IP / JB	120	Od května 2015: Pojistky „ECU-IG NR 2“, „HTR-IG“, „WIPER“, „RR WIPER“, „WASHER“, „ECU-IG NO.1“, „ECU-IG NO.3“, „SEAT HTR“, „AM1“, „DOOR“, „STOP“, „FR DOOR“, „POWER“, „RR DOOR“, „RL DOOR“, „OBD“, „ACC-B“, „RR FOG“, „FR FOG“, „DEF“, „TAIL“, „SUNROOF“, „DRL“.
23	–	–	–
24	–	–	–
25	–	–	–
26	H-LP MAIN	50	Pojistky „H-LP LH LO“, „H-LP RH LO“, „H-LP LH HI“, „H-LP RH HI“.
27	P/I	50	Pojistky „EFI Main“, „HORN“, „IG2“, „EDU“
28	EFI MAIN	50	Před květnem 2015: Vícebodový vstřikovací systém; Sekvenční vícebodový vstřikovací systém; Pojistky „EFI č. 1“, „EFI č. 2“.
28	FUEL HTR	50	Od května 2015: Ohřívač paliva
29	P-SYSTEM	30	Před květnem 2015: Systém VALVEMATIC
29	EPKB	50	Od května 2015: Elektrická parkovací brzda
30	GLOW	80	Před květnem 2015: Systém předehřevu motoru
30	EPS	80	Od května 2015: Elektrická asistence řízení
31	EPS	80	Před květnem 2015: Elektrická asistence řízení
31	GLOW	80	Od května 2015: Systém předehřevu motoru
32	ALT	140	Před květnem 2015: Pojistky „RDI FAN“, „CDS FAN“, „H-LP CLN“, „PWR SEAT LH“, „FUEL OPN“, „ABS NO.1“, „ABS NO.2“, „FR DEICER“, „PSB“, „HTR“, „STV HTR“, „PWR OUTLET“, „HTR SUB NO.1“, „HTR SUB NO.2“, „HTR SUB NO.3“, „ECU-IG NO.2“, „HTR-IG“, „WIPER“, „RR WIPER“, „WASHER“, „ECU-IG NO 1“, „ECU-IG NO 3“, „SEAT HTR“, „AM1“, „DOOR“, „STOP“, „P FR DOOR“, „POWER“, „RR DOOR“, „RL DOOR“, „OBD“, „ACC-B“, „RR FOG“, „FR FOG“, „TI & TE“, „SHADE“, „PWR SEAT RH“, „DEF“, „TAIL“, „DRL“
	ALT	120	Před květnem 2015: Pojistky „RDI FAN“, „CDS FAN“, „H-LP CLN“, „PWR SEAT LH“, „FUEL OPN“, „ABS NO.1“, „ABS NO.2“, „FR DEICER“, „PSB“, „HTR“, „STV HTR“, „PWR OUTLET“, „HTR SUB NO.1“, „HTR SUB NO.2“, „HTR SUB NO.3“, „ECU-IG NO.2“, „HTR-IG“, „WIPER“, „RR WIPER“, „WASHER“, „ECU-IG NO 1“, „ECU-IG NO 3“, „SEAT HTR“, „AM1“, „DOOR“, „STOP“, „P FR DOOR“, „POWER“, „RR DOOR“, „RL DOOR“, „OBD“, „ACC-B“, „RR FOG“, „FR FOG“, „TI & TE“, „SHADE“, „PWR SEAT RH“, „DEF“, „TAIL“, „DRL“.
	–	–	Od května 2015: –
33	IG2	15	Před květnem 2015: Pojistky „IGN“, „GAUGE“
33	FUEL PUMP	30	Od května 2015: Čerpadlo paliva
34	HORN	15	Klaksón
35	EFI MAIN	30	Před listopadem 2011: Vícebodový vstřikovací systém; Sekvenční vícebodový vstřikovací systém; Pojistky „EFI č. 1“, „EFI č. 2“.
35	FUEL OPN	10	Od listopadu 2011: Otevření dveří nádrže
36	EDU	20	Před květnem 2015: Vícebodový vstřikovací systém; Sekvenční vícebodový vstřikovací systém.
	IGT / INJ	15	Před květnem 2015: Vícebodový vstřikovací systém; Sekvenční vícebodový vstřikovací systém.

Leggere Toyota Corolla Verso I (2001-2004) – baterie

IG2	15	Od května 2015: Pojistky „IGN“, „GAUGE“
37	–	–	Před květnem 2015: –
37	EFI MAIN	50	Od května 2015: Pojistky „EFI č. 1“, „EFI č. 2“, „EFI č. 4“
38	E-PKB	30	Před květnem 2015: Elektrická parkovací brzda
38	BBC	40	Od května 2015: Systém Stop & Start
39	HTR SUB NO.3	30	Před květnem 2015: Elektrický ohřívač
40	–	–	–
41	HTR SUB NO.2	30	Před květnem 2015: Elektrický ohřívač
42	HTR	50	Od května 2015: Klimatizace
43	HTR SUB NO.1	30	Před květnem 2015: Elektrický ohřívač
43	HTR SUB NO.1	50	Od května 2015: Elektrický ohřívač
44	PWR SEAT LH	30	Elektrické sedadlo, podpora
45	STV HTR	25	Elektrický ohřívač
46	ABS NO.2	30	ABS, VSC
47	FR DEICER	20	Vyhřívání stěrače předního skla
48	FUEL OPN	10	Před květnem 2015: Otevírání dveří nádrže Od května 2015: –
49	PSB	30	Před květnem 2015: Bezpečnostní pás před kolizí Od května 2015:
50	PWR OUTLET	15	Napájecí zdroj
51	H-LP LH LO	10	Před květnem 2015: kromě HID: Levý světlomet (tlumené světlo) Od května 2015: Levý světlomet (tlumené světlo)
51	H-LP LH LO	15	Před květnem 2015: HID: Levý světlomet (tlumené světlo)
52	H-LP RH LO	10	Před květnem 2015: kromě HID: Pravý světlomet (tlumené světlo) Od května 2015: Pravý světlomet (tlumené světlo)
52	H-LP RH LO	15	Před květnem 2015: HID: Pravý světlomet (tlumené světlo)
53	H-LP LH HI	10	Levý světlomet (dálkové světlo)
54	H-LP RH HI	10	Pravý světlomet (dálkové světlo)
55	EFI NO.1	10	Před květnem 2015: Vícebodový vstřikovací systém; Sekvenční vícebodový vstřikovací systém; Měřicí přístroj proudu vzduchu; Výfukový systém.
55	EFI NO.1	7,5	Od května 2015: Vícebodový vstřikovací systém; Sekvenční vícebodový vstřikovací systém; Měřicí přístroj proudu vzduchu; Výfukový systém.
56	EFI NO.2	10	Před květnem 2015: Vstřikování vzduchu; Měřicí přístroj proudu vzduchu; Výfukový systém.
56	EFI NO.2	15	Od května 2015: Vstřikovací systém; Měřicí přístroj proudu vzduchu; Výfukový systém.
57	IG2 NO.2	7,5	Před květnem 2015: Startování systému Od května 2015: –
58	EFI NO.3	7,5	Před listopadem 2011: Vícebodový vstřikovací systém; Sekvenční vícebodový vstřikovací systém.
	EFI NO.4	30	Od listopadu 2011: Vícebodový vstřikovací systém; Sekvenční vícebodový vstřikovací systém; Pojistky „EFI č. 1“, „EFI č. 2“.
	EFI NO.4	20	Od května 2015: Vícebodový vstřikovací systém; Sekvenční vícebodový vstřikovací systém; Pojistky „EFI č. 1“, „EFI č. 2“.
59	CDS EFI	5	Od května 2015: Elektrický chladicí ventilátor
60	EFI NO.3	7,5	Od listopadu 2011: Vícebodový vstřikovací systém; Sekvenční vícebodový vstřikovací systém.
60	RDI EFI	5	Od května 2015: Elektrický chladicí ventilátor
RELÉ
R1	Před listopadem 2013: Vyhřívání stěrače předního skla; Brzdové světlo (FR DEICER / BRAKE LP). Od listopadu 2013: Elektrický chladicí ventilátor (FAN NO.2)
R2	Elektrický chladicí ventilátor (FAN No.3)
R3	Před květnem 2015: Senzor poměru vzduch-palivo (A / F) Od května 2015: Relé FR FOG LH
R4	Před květnem 2015: Vnitřní osvětlení (DOME CUT) Od května 2015: Relé FR FOG RH
R5	Řídicí jednotka motoru (EFI MAIN)
R6	Světlomet (H-LP)
R7	Před listopadem 2013: Elektrický chladicí ventilátor (FAN NR 2) Listopad 2013 – Před říjnem 2016: Vyhřívání stěrače předního skla (FR DEICER) Od října 2016: Stmívač
R8	Elektrický chladicí ventilátor (FAN NO.1)
R9	Květen 2015 – říjen 2016: Vnitřní osvětlení (DOME CUT) Od října 2016: (TSS C HTR)
R10	Před listopadem 2011: Otevírání dveří nádrže (FUEL OPN)

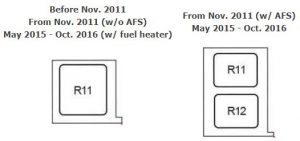

R11	Před listopadem 2011: Stmívač; Od listopadu 2011: bez AFS: Stmívač; Od listopadu 2011: s AFS: – Květen 2015 – říjen 2016: s ohřívačem paliva: Ohřívač paliva (FUEL HTR); bez ohřívače paliva: –
R12	Od listopadu 2011: s AFS: Stmívač Květen 2015 – říjen 2016: Stmívač

Leggere Toyota Avensis Verso (2000-2009) – pojistková skříňka

Quadro relé motorového prostoru

Číslo	Relé
R1	–
R2	HTR SUB NO.1
R3	HTR SUB NO.2
R4	HTR SUB NO.3

O Toyota Avensis T27 (2009-2017)

Toyota Avensis T27, vyráběná v letech 2009 až 2017, je oblíbeným modelem střední třídy, který se vyznačuje spolehlivostí a komfortem. Tento model nabízí různé motorizace, včetně benzinových a naftových motorů, které poskytují vyvážený výkon a efektivitu. Avensis T27 je známý svou prostorností a moderními technologiemi, které zvyšují bezpečnost a pohodlí cestujících. V interiéru najdete kvalitní materiály a ergonomický design, který zaručuje příjemný zážitek z jízdy. Tento model je ideální pro rodiny a řidiče, kteří hledají spolehlivé vozidlo s nízkými provozními náklady.

Schéma pojistkové skříňky Toyota Avensis T27

Tato stránka zobrazuje schéma pojistkové skříňky pro model Toyota Avensis T27, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu se pojistková skříňka nachází typicky pod palubní deskou na straně řidiče a v motorovém prostoru. Schémata na této stránce zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci a správném používání.
