Toyota Corolla (1992-2018) – pojistková skříňka
Toyota

Toyota Corolla (1992-2018) – pojistková skříňka

Martin Dvořák

V tomto článku najdeš diagramy pojistkové skříňky Toyota Corolla (1992–2018), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.

Obsah

Toyota Corolla (1992-1996) – schéma pojistkové skříňky

Rok výroby: 1992, 1993, 1994, 1995, 1996.

Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Corolla (1992-1996) je pojistka 1 v pojistkové skříňce ve skříňce A.

Interní pojistková skříňka

Boční panel řidiče

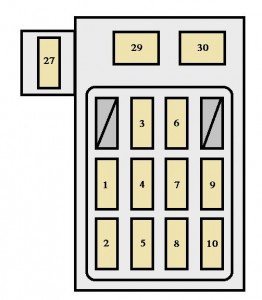

Pojistková skříňka na bočním panelu řidiče v Toyota Corolla (1992-1996).
Toyota Corolla – pojistky – boční panel řidiče

Boční panel spolujezdce

Pojistková skříňka na bočním panelu spolujezdce v Toyota Corolla (1992-1996).
Toyota Corolla mk7 – pojistky – boční panel spolujezdce

Motorový prostor (Kanada)

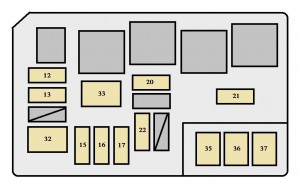

Pojistková skříňka v motorovém prostoru kanadské Toyota Corolla (1992-1996).
Toyota Corolla – pojistky – motorový prostor (Kanada)

Motorový prostor

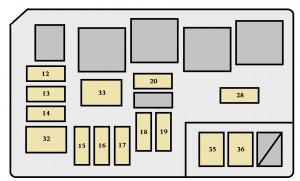

Pojistková skříňka v motorovém prostoru Toyota Corolla (1992-1996).
Toyota Corolla – pojistky – motorový prostor

Motorový prostor

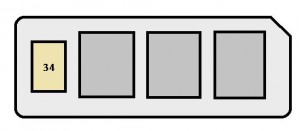

Detail pojistkové skříňky v motorovém prostoru Toyota Corolla (1992-1996).
Toyota Corolla – pojistky – motorový prostor

Motorový prostor (vozidla pro Kanadu)

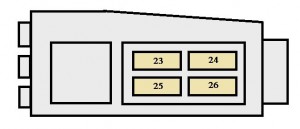

Pojistková skříňka v motorovém prostoru kanadských vozidel Toyota Corolla (1992-1996).
Toyota Corolla – pojistky – motorový prostor (Kanada)

Pojistky (typ A)

Č.   Amp [A] Popis
1 CIG & RADIO 20 Zapalovač cigaret;

Digitální displej hodin;

Systém klimatizace;

Rádio;

Přehrávač kazet;

Elektrická zpětná zrcátka;

Automatická blokace převodovky;

Antivandalismus;

Airbag SRS.
2 TAIL 15 Zadní světla;

Osvětlení polohy;

Osvětlení registrační značky;

Osvětlení přístrojové desky;

Systém denního svícení.
3 IGN 10 Vícebodové vstřikování paliva;

Sekvenční vícebodové vstřikování paliva;

Kontrolka vybití;

Airbag SRS.
4 ECU-B 10 Systém denního svícení;

Tempomat,
5 DEF-I / UP 7,5 Vícebodové vstřikování paliva;

Sekvenční vícebodové vstřikování paliva.
6 STOP 15 Brzdová světla;

Vysoké brzdové světlo;

Tempomat;

Automatická blokace převodovky;

Systém proti zablokování.
7 TURN 7,5 Aktivovat směrová světla
8 ECU-IG 15 Systém startování;

Systém proti zablokování;

Automatická blokace převodovky.
9 GAUGE 10 Počítadlo kilometrů a ukazatele;

Ukazatele údržby

(s výjimkou kontrolek vybití

a otevřených dveří);

Světlo zpátečky;

Systém klimatizace;

Systém denního svícení;

Automatická převodovka řízená elektronicky.
10 WIP 20 Stěrače a ostřikovač čelního skla;

Stěrač a ostřikovač zadního skla.
11 A / C 15 Systém klimatizace
12 DOM 20 Vnitřní osvětlení;

Osvětlení zavazadlového prostoru;

Osvětlení prostoru pro zavazadla;

Hodiny;

Kontrolka otevřených dveří;

Rádio;

Přehrávač kazet;

Systém proti zablokování;

Antivandalismus;

Elektricky otevíratelná střecha.
13 HAZ-HORN 20 Výstražná světla;

Klakson.
14 FAN-I / UP 7,5 Vstřikování paliva multipoint;

Vstřikování paliva multipoint sekvenční.
15 SPARE 7,5 Pojistka rezervy
16 SPARE 15 Pojistka rezervy
17 SPARE 20 Pojistka rezervy
18 HEAD (RH) 15 Pravý světlomet
19 HEAD (LH) 15 Levý světlomet
20 ALT-S 7,5 Systém nabíjení
21 EFI, F-HTR 15 Vstřikování paliva multipoint;

Vstřikování paliva multipoint sekvenční;

Automatická převodovka řízená elektronicky.
22 DRL 7,5 Systém denního svícení
23 HEAD (LH-UPR) 10 Levý světlomet (dálkové světlo)
24 HEAD (LH-LWR) 10 Levý světlomet (potkávací světlo)
25 HEAD (RH-UPR) 10 Pravý světlomet (dálkové světlo)
26 HEAD (RH-LWR) 10 Pravý světlomet (potkávací světlo)
27 OBD 7,5 Systém diagnostiky na palubě
28 EFI 15 Vstřikování paliva multipoint;

Vstřikování paliva multipoint sekvenční;

Automatická převodovka řízená elektronicky.

Pojistky (typ B)

Č. Amp [A] Popis
29 NAPÁJENÍ 30 Elektrická okna;

Centrální zamykání dveří;

Elektrická otevíratelná střecha.
30 DEF 30 Odmlžovač zadního okna
31 HEATER 40 Systém klimatizace
32 AM2 30 Systém startování a pojistka „IGN“
33 FAN 30 Elektrický chladicí ventilátor a

pojistka „FAN-I / UP“
34 CDS 30 Elektrický chladicí ventilátor

Pojistky (typ C)

Číslo Amp [A] Popis
35 AM1 40 Pojistky „CIG & RÁDIO“, „GAUGE“,

„TURN“, „ECU-IG“, „WIP“,

„DEF“ a „OBD“.
36 ALT 100 Zadní světla, pojistky „DEF“, „STOP“,

„ECU-B“ a „AM 1“.
37 ABS 50 Systém prevence zablokování kol

Toyota Corolla (1997) – schéma pojistky

Rok výroby: 1997.

Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Corolla (1997) je pojistka 1 v pojistkové skříňce (typ A).

Pojistková skříňka vnitřní

Boční panel řidiče

Pojistková skříňka na bočním panelu řidiče v Toyota Corolla (1997).
Toyota Corolla – pojistky – ochranná lišta strana řidiče

Boční ochranný panel spolujezdce

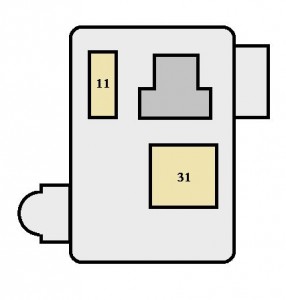

Pojistková skříňka na bočním ochranném panelu spolujezdce v Toyota Corolla (1997).
Toyota Corolla – pojistky – boční lišta spolujezdce

Motorový prostor

Pojistková skříňka v motorovém prostoru Toyota Corolla (1997).
Toyota Corolla – pojistky – motorový prostor

Motorový prostor

Detail pojistkové skříňky v motorovém prostoru Toyota Corolla (1997).
Toyota Corolla – pojistky – motorový prostor

Motorový prostor (vozidla pro Kanadu)

Pojistková skříňka v motorovém prostoru kanadských vozidel Toyota Corolla (1997).
Toyota Corolla – pojistky – motorový prostor (Kanada)

Pojistky (typ A)

Pojistka   Amp [A] Popis
1 CIG & RADIO 20 Zapalovač cigaret;

Digitální displej hodin;

Klimatizace;

Rádio;

Přehrávač kazet;

Elektrická zpětná zrcátka;

Automatická blokace převodovky;

Antivandalismus;

Airbag SRS.
2 TAIL 15 Zadní světla;

Osvětlení polohy;

Osvětlení registrační značky;

Osvětlení přístrojové desky;

Systém denního svícení.
3 IGN 10 Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování;

Kontrolka vybití;

Airbag SRS.
4 ECU-B 10 Systém denního svícení;

Tempomat.
5 DEF-I / UP 7,5 Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování.
6 STOP 15 Brzdová světla;

Vysoké brzdové světlo;

Tempomat;

Automatická blokace převodovky;

Systém proti zablokování.
7 TURN 7,5 Aktivuje světla signalizace
8 ECU-IG 15 Systém startování;

Systém proti zablokování;

Automatická blokace převodovky.
9 GAUGE 10 Otáčkoměr a měřicí přístroje;

Indikátory připomenutí servisu

(kromě kontrolek vybití a

otevřených dveří);

Světlo zpátečky;

Systém klimatizace;

Systém denního svícení;

Automatická převodovka řízená elektronicky.
10 WIPER 20 Stěrače a ostřikovač čelního skla;

Stěrač a ostřikovač zadního skla.
11 A / C 15 Systém klimatizace
12 DOME 20 Vnitřní osvětlení;

Osvětlení zatáčky;

Kontrolka hodin otevřených dveří;

Rádio;

Rekordér;

Systém proti zablokování;

Antivandalismus;

Elektricky ovládaná střecha.
13 HAZ-HORN 20 Výstražná světla;

Klakson.
14 FAN-I / UP 7,5 Systém vícebodového vstřikování;

Systém vícebodového vstřikování sekvenčně.
15 SPARE 7,5 Pojistka rezervy
16 SPARE 15 Pojistka rezervy
17 SPARE 20 Pojistka rezervy
18 HEAD (RH) 15 Světlomet pravý
19 HEAD (LH) 15 Světlomet levý
20 ALT-S 7,5 Systém nabíjení
21 EFI, F-HTR 15 Systém vícebodového vstřikování;

Systém vícebodového vstřikování sekvenčně;

Automatická převodovka řízená elektronicky.
22 DRL 7,5 Systém denního svícení
23 HEAD (LH-UPR) 10 Světlomet levý (dálkové světlo)
24 HEAD (LH-LWR) 10 Světlomet levý (potkávací světlo)
25 HEAD (RH-UPR) 10 Světlomet pravý (dálkové světlo)
26 HEAD (RH-LWR) 10 Světlomet pravý (potkávací světlo)
27 OBD 7,5 Systém diagnostiky palubní
28 EFI 15 Systém vícebodového vstřikování;

Systém vícebodového vstřikování sekvenčně;

Automatická převodovka řízená elektronicky.

Pojistky (typ B)

Pojistka Amp [A] Popis
29 POWER 30 Elektrická okna;

Elektrické zamykání dveří;

Elektricky otevíratelná střecha
30 DEF 30 Odmlžovač zadního skla
31 HEATER 40 Systém klimatizace
32 AM2 30 Systém startování a pojistka „IGN“
33 FAN 30 Elektrický chladicí ventilátor a

pojistka „FAN-I / UP“.
34 CDS 30 Elektrický chladicí ventilátor

Pojistky (typ C)

Pojistka Amp [A] Popis
35 AM1 40 Pojistky „CIG & RADIO“, „GAUGE“,

„TURN“, „ECU-IG“, „WIP“,

„DEF“ a „OBD“
36 ALT 100 Zadní světla, pojistky „DEF“, „STOP“,

„ECU-B“ a „AM 1“.
37 ABS 50 Systém prevence zablokování kol

Toyota Corolla (1998-2002) – schéma pojistkové skříňky

Rok výroby: 1998, 1999, 2000, 2001, 2002.

Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Corolla (1998-2002) je pojistka 24 a 31 v pojistkové skříňce na přístrojové desce.

Motorový prostor

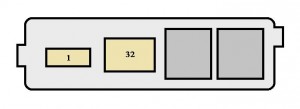

Pojistková skříňka v motorovém prostoru Toyota Corolla (1998-2002).
Toyota Corolla – pojistky – motorový prostor

Motorový prostor

Detail pojistkové skříňky v motorovém prostoru Toyota Corolla (1998-2002).
Toyota Corolla – pojistky – motorový prostor

Motorový prostor

Pojistková skříňka v motorovém prostoru Toyota Corolla (1998-2002) s označením pojistek.
Toyota Corolla – pojistky – motorový prostor

Přístrojová deska

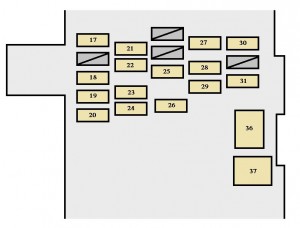

Pojistková skříňka na přístrojové desce Toyota Corolla (1998-2002).
Toyota Corolla – pojistky – přístrojová deska

Pojistky (typ A)

Pojistka Amp [A] Popis
1 A / C 7,5 Klimatizace;

Elektrický ventilátor chlazení.
2 SPARE 5 Rezervní pojistka
3 SPARE 10 Rezervní pojistka
4 SPARE 15 Rezervní pojistka
5 DOME 15 Audio systém auta;

Vnitřní osvětlení;

Osobní osvětlení;

Osvětlení zavazadlového prostoru;

Hodiny;

Systém denního svícení;

Antivandalismus.
6 HAZARD 10 Směrovky;

Výstražná světla.
7 AM2 15 Startovací systém;

Pojistky „ST“ a „IGN“.
8 HEAD (LH) 10 Levý světlomet
HEAD (LH−UPR)
9 ALT − S 5 Systém nabíjení
10 HEAD (RH) 10 Pravý světlomet
HEAD (RH−UPR)
11 EFI 15 Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování.
F − HTR
12 HORN 10 Klakson;

Antivandalismus.
13 DRL 7,5 Systém denního svícení
14 HEAD RH − Lo 10 Světlomet pravý
15 HEAD LH−Lo 10 Světlomet levý
16 CDS 30 Elektrický chladicí ventilátor
17 TURN 7,5 Směrovky, nouzová světla
18 GAUGE 10 Počítadlo kilometrů a měřidla;

Kontrolky;

Systém klimatizace;

Elektrická okna;

Ohřívač zadního okna;

Systém elektrického zamykání dveří.
19 WIP 20 Stěrače a ostřikovače čelního skla
20 DEF I − UP / M − HTR 10 Ohřívač zadního okna;

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování.
21 ECU-IG 10 Systém startování;

Elektrický chladicí ventilátor;

Automatická blokace převodovky;

Systém proti zablokování;

Tempomat.
22 IGN 7,5 Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování;

Systém nabíjení;

Systém airbag SRS;

Bezpečnostní pásy s předpínači.
23 STOP 15 Brzdová světla;

Vysoké brzdové světlo;

Systém proti zablokování;

Automatická blokace převodovky.
24 TAIL 15 Zadní světla;

Směrovky a měřidla;

Kontrola osvětlení přístrojové desky;

Zapalovač cigaret;

Hodiny;

Audio systém auta;

Ohřívač zadního okna;

Osvětlení registrační značky;

Elektronická automatická převodovka;

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování;

Systém klimatizace;

Nouzová světla.
25 OBD 7,5 Systém palubní diagnostiky
26 ECU − B 7,5 Systém airbag SRS;

Bezpečnostní pásy s předpínači.
27 ST 5 Systém startování;

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování.
28 D / L 30 Systém elektrického zamykání
29 FOG 15 Chybějící obvod
30 S − HTR 15 Chybějící obvod
31 CIG 15 Audio;

Hodiny;

Zapalovač cigaret;

Elektricky ovládaná zpětná zrcátka;

Systém airbag SRS;

Bezpečnostní pásy s předpínači;

Automatická blokace převodovky;

Systém proti krádeži.
Leggere  Toyota Verso S (2014) – pojistková skříňka

Pojistky (typ B)

Pojistka Amp [A] Popis
32 HTR 50 Klimatizace;

Pojistka „A / C“.
33 HLAVNÍ 40 Systém startování;

Pojistky „HEAD (LH) nebo HEAD (LH-UPR)“,

„HEAD (RH) nebo HEAD (RH-UPR)“,

„HEAD LH-Lo“ a „HEAD RH-Lo“
34 RDI 30 Elektrický chladicí ventilátor
35 AM1 50 Pojistky „CIG“, „TURN“, „GAUGE“, „ECU-IG“ a „WIP“
36 DEF 40 Ohřívač zadního skla;

Pojistka „DEF I-UP / M-HTR“
37 POWER 30 Elektrická okna;

Elektrická střecha.

Pojistky (typ C)

Pojistka Amp [A] Popis
38 FL ABS 50 Systém proti zablokování
39 FL ALT 100 Pojistky „RDI“, „CDS“, „AM1“,

„POWER“, „D / L“, „TAIL“,

OBD, „FOG“, „ECU-B“, „STOP“ a

„DEF“, „HTR“.

Toyota Corolla (2002-2004) – schéma pojistkové skříňky

Rok výroby: 2002, 2003, 2004.

Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Corolla (2002-2004) je pojistka 24 a 31 v pojistkové skříňce na přístrojové desce.

Motorový prostor

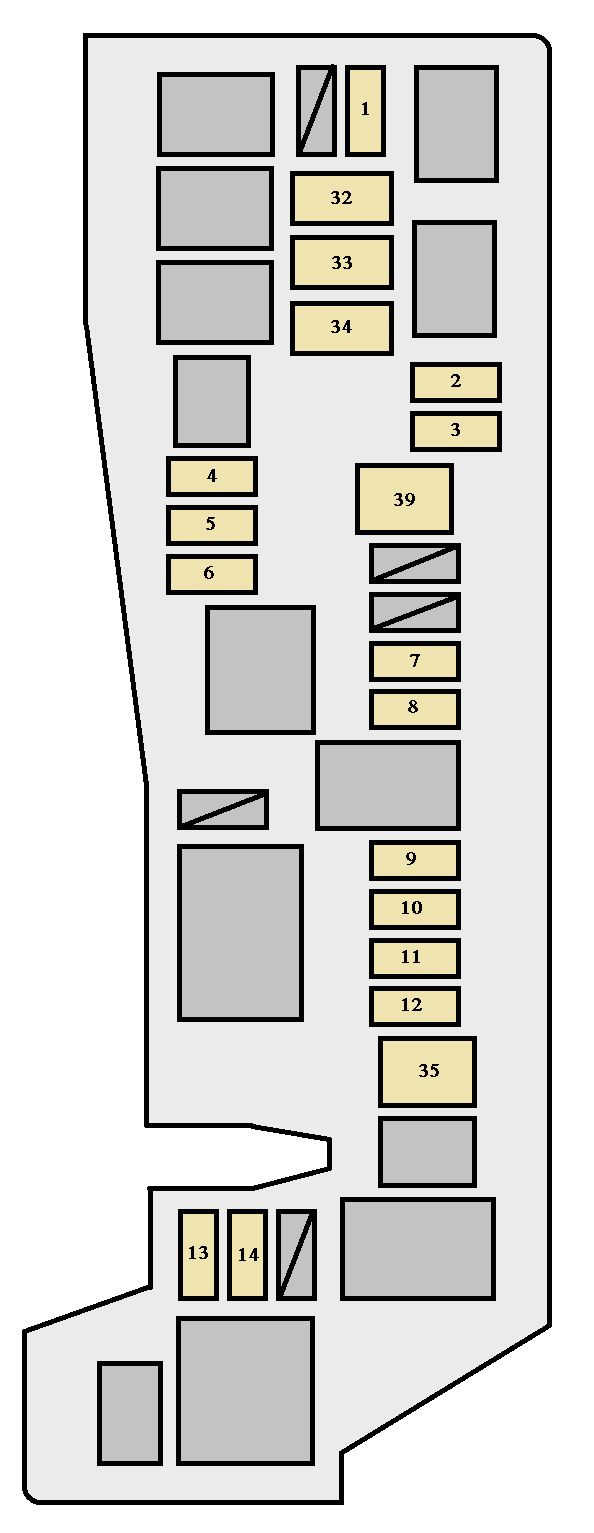

Pojistková skříňka v motorovém prostoru Toyota Corolla (2002-2004).
Toyota Corolla – pojistky – motorový prostor

Přístrojová deska

Pojistková skříňka na přístrojové desce Toyota Corolla (2002-2004).
Toyota Corolla – pojistky – přístrojová deska

Pojistky (typ A)

Pojistka Ampéráže [A] Popis
1 FOG 15 Přední mlhová světla
2 HEAD LH UPR 10 Levý světlomet (dálkové světlo)
3 HEAD RH UPR 10 Pravý světlomet (dálkové světlo);

Kontrolka dálkových světel.
4 SPARE 30 Rezervní pojistka
5 SPARE 15 Rezervní pojistka
6 SPARE 10 Rezervní pojistka
7 MAIN 30 Systém startování, pojistka „AM2“
8 DOME 15 Audio systém pro auto;

Hodiny;

Osobní osvětlení;

Vnitřní osvětlení;

Osvětlení zavazadlového prostoru;

Kontrolka otevřených dveří;

Bezdrátový dálkový ovládací systém.
9 HORN 10 Klakson
10 HAZARD 10 Havarijní světla;

Směrovky.
11 EFI 15 Systém vícebodového vstřikování paliva;

Systém sekvenčního vícebodového vstřikování paliva;

Systém kontroly emisí.
12 ALT − S 5 Systém nabíjení
13 HEAD LH LWR 10 Levý světlomet (potkávací světlo)
14 HEAD RH LWR 10 Pravý světlomet (potkávací světlo)
15 TAIL 15 Zadní světla;

Osvětlení registrační značky;

Osvětlení přístrojové desky;

Osvětlení přístrojového panelu.
16 OBD 7,5 Systém diagnostiky na palubě
17 WIPER 25 Stěrače
18 AM2 15 Systém nabíjení;

Systém vstřikování paliva vícebodový;

Systém vstřikování paliva sekvenční vícebodový;

Impedance startování;

Systém airbag SRS.
19 STOP 15 Světlomety stop;

Světlomety stop umístěné vysoko;

Systém proti zablokování;

Systém kontroly zablokování převodovky;

Systém kontroly motoru;

Tempomat.
20 DOOR 25 Systém elektrického zamykání
21 AM1 25 Pojistka „CIG“
22 ECU-IG 10 Elektrický ventilátor chlazení;

Systém proti zablokování;

Systém kontroly zablokování převodovky;

Tempomat.
23 RR WIPER 15 Kruh chybí
24 A / C 10 Systém klimatizace
25 INV 15 Kruh chybí
26 P / POINT 15 Napájecí zásuvka (v pojistkové skříňce zadní konzoly)
27 ECU − B 10 Systém denních světel
28 CIG 15 Napájecí zásuvka (na palubní desce);

Zapalovač;

Audio systém pro auto;

Hodiny;

Kontrola zrcadla;

Systém kontroly zablokování převodovky.
29 GAUGE 10 Počítadlo kilometrů a měřidla;

Systém klimatizace;

Systém denních světel;

Systém nabíjení;

Automatické zrcadlo proti oslnění;

Elektrická okna;

Tempomat;

Odmlžovač zadního okna;

Světla zpátečky;

Kontrolka bezpečnostního pásu

předního spolujezdce.
30 WASHER 15 Stříkací tryska čelního skla
31 M − HTR / DEF I − UP 10 Systém kontroly motoru

Pojistky (typ B)

Pojistka Amp [A] Popis
32 ABS NO.1 30 Systém antiblokování
33 RDI FAN 30 Elektrický chladicí ventilátor
34 ABS NO.2 40 Systém antiblokování
35 HEAD MAIN 40 Pojistky „HEAD LH UPR“, „HEAD RH UPR“,

„HEAD LH LWR“ a „HEAD RH LWR“
36 HTR 40 Systém klimatizace
37 DEF 40 Odmlžovač zadního okna;

Pojistka „M-HTR / DEF I-UP“.
38 POWER 30 Elektrická okna;

Elektrická střecha.

Pojistky (typ C)

Pojistka Amp [A] Popis
39 ALT 100 Systém nabíjení;

„ABS NO 1“, „ABS NO 2“, „RDI FAN“,

„FOG“, „HTR“, „AM1“, „POWER“,

„DOOR“, „ECU-B“, „TAIL“;

Pojistky „STOP“, „P / POINT“, „INV“ a „OBD“.

Toyota Corolla (2006-2013) – schéma pojistkové skříňky

Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Corolla (2006-2013) je pojistka 9 v pojistkové skříňce v kabině na straně řidiče.

Motorový prostor

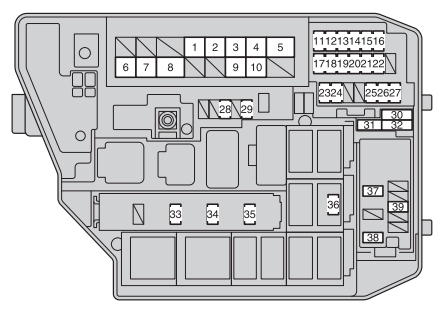

Pojistková skříňka v motorovém prostoru Toyota Corolla (2006-2013).
Toyota Corolla – pojistky – motorový prostor

>Systém vícebodového vstřikování;Systém sekvenčního vícebodového vstřikování.

Č. Ampéráže [A] Popis
1 CDS FAN 30 Elektrický chladicí ventilátor
2 RDI FAN 40 Elektrický chladicí ventilátor
3 ABS NO.3 30 Antiblokovací systém;

Systém kontroly stability vozidla.
4 ABS NO.1 50 Antiblokovací systém;

Systém kontroly stability vozidla.
5 HTR 50 Systém klimatizace
6 ALT 120 Systém nabíjení, RDI FAN, CDS FAN,

ABS NO. 1, ABS NO. 3, HTR,

HTR SUB NO. 1, HTR SUB NO. 3, ACC,

CIG, ECU-IG NO. 2, HTR-IG,

STĚRAČ, OSTŘIKOVAČ, ECU-IG NO. 1,

AM1, DVEŘE, STOP,

PŘEDNÍ DVEŘE, NAPÁJENÍ, ZADNÍ DVEŘE,

LEVÉ ZADNÍ DVEŘE, OBD, ACC-B,

PŘEDNÍ MLHOVÉ, DEF, ZRCÁTKO HTR,

ZADNÍ, PANEL, NAPÁJECÍ ZDROJ,

PWR SEDADLO, SLUNEČNÍ CLONA.
7 EPS 60 Elektrický posilovač řízení
8 GLOW* Neexistuje obvod
9 P/I EFI HLAVNÍ, HORN, IG2
10 H-LP HLAVNÍ 50 H-LP LH LO, H-LP RH LO,

H-LP LH HI, H-LP RH HI
11 EFI NO. 2 10 Systém kontroly emisí
12 EFI NO. 1 10
13 H-LP RH HI 10 Pravý světlomet (dálkové světlo)
14 H-LP LH HI 10 Levý světlomet (dálkové světlo)
15 H-LP RH LO 10 Pravý světlomet (potkávací světlo)
16 H-LP LH LO 10 Levý světlomet (potkávací světlo)
17 ETCS 10 Elektronický systém kontroly akcelerátoru
18 TURN-HAZ 10 Směrovky, nouzová světla
19 ALT-S 7,5 Systém nabíjení
20 AM2. Č.2 7,5 Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování;

Systém startování.
21 AM2 30 Systém startování
22 STRG LOCK 20 Systém blokování řízení
23 IG2 NR.2 7,5 Systém startování
24 ECU-B2 10 Systém klimatizace
25 ECU-B 10 Hlavní jednotka ECU;

Počítadlo kilometrů a měřidla;

Hodiny.
26 RAD NO. 1 15 Systém audio
27 DOME 10 Osvětlení zavazadlového prostoru;

Systém inteligentního klíče;

Vnitřní osvětlení.
28 AMP * 30 Systém audio
29 MAYDAY * 10 Chybějící obvod
30 SPARE 10 Rezervní pojistka
31 SPARE 30 Rezervní pojistka
32 SPARE 20 Rezervní pojistka
33 EFI MAIN 20 Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování;

EFI Č. 1;

EFI NR. 2.
34 HORN 10 Klakson
35 IG2 15 Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování;

Systém startování;

IGN;

METER.
36 ST * 7,5 Chybějící obvod
37 HTR SUB NO. 1 30 Obvod PTC
38 HTR SUB NO. 3 30 Ohřívač PTC
39 PWR OUTLET/

INVERTER,

PWR OUTLET

 15 Napájecí zásuvka

*: Pokud je přítomno sériově

Pod přístrojovou deskou na straně řidiče

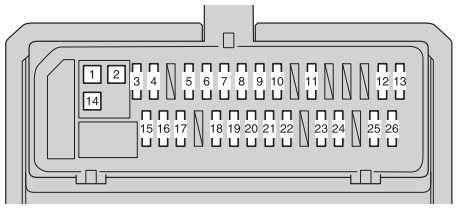

Pojistková skříňka pod přístrojovou deskou na straně řidiče v Toyota Corolla (2006-2013).
Toyota Corolla – pojistky – kabina
Č. Ampéráže [A] Popis
1 DEF 40 Odmlžovač zadního okna;

MIR HTR.
2 PWR SEAT 30 Elektrické sedadlo
3 TAIL 10 Osvětlení polohy;

Zadní světla;

Osvětlení registrační značky;

Přední obrysová světla;

Vícebodový vstřikovací systém;

Sekvenční vícebodový vstřikovací systém;

Osvětlení přístrojové desky.
4 PANEL 7,5 Zapněte osvětlení
5 FR DOOR 20 Elektrická okna;

Otevíratelná střecha,
6 RL DOOR 20 Elektrická okna
7 RR DOOR 20 Elektrická okna
8 SUNROOF 20 Panoramatická střecha
9 CIG 15 Zapalovač cigaret
10 ACC 7,5 Externí zpětná zrcátka;

Audio systém;

Hlavní jednotka ECU.
11 MIR HTR 10 Odmlžovač vnějšího zpětného zrcátka
12 IGN 7,5 Systém blokování řízení;

Systém airbagů SRS;

Vícebodový vstřikovací systém;

Sekvenční vícebodový vstřikovací systém;

Systém klasifikace předních cestujících.
13 MĚŘIDLO 7,5 Počítadlo kilometrů a měřidla
14 NAPÁJENÍ 30 Elektrická okna
15 SEDADLO HTR 15 Ohřívač sedadla
16 HTR-IG 10 Systém klimatizace
17 STĚRAČ 25 Stěrače
18 OSTŘIKOVAČ 15 Stříkací systém čelního skla
19 ECU-IG Č. 1 10 Automatická převodovka;

ECU hlavní karoserie;

Elektrické posilování řízení;

Elektrický chladicí ventilátor;

Systém kontroly uzamknutí převodovky;

Systém proti zablokování;

Systém varování tlaku pneumatik;

Systém kontroly stability vozidla;

Čištění světlometů.
20 ECU-IG Č. 2 10 Výstražná světla;

Systém nabíjení;

Odmlžovač zadního skla;

Systém klimatizace;

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování;

Otevíratelná střecha.
21 OBD 7,5 Systém palubní diagnostiky
22 STOP 10 Brzdová světla;

Brzdová světla s vysokou montáží;

Systém proti zablokování;

Centrální jednotka karoserie;

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování;

Systém kontroly uzamknutí převodovky;

Systém kontroly stability vozidla.
23 DVEŘE 25 Systém elektrického uzamykání
24 ACC-B 25 CIG, ACC
25 PŘEDNÍ MLHOVÉ 15 Přední mlhová světla
26 AM1 7,5 Systém startování, ACC, CIG

Toyota Corolla (2012-2016) – schéma pojistkové skříňky

Rok výroby: 2012, 2013, 2014, 2015, 2016.

Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Corolla (2012-2016) je pojistka 7 v pojistkové skříňce na přístrojové desce – typ A.

Pojistková skříňka v motorovém prostoru

Pojistková skříňka v motorovém prostoru Toyota Corolla (2012-2016).

Toyota Corolla – pojistky – motorový prostor
Č. Amp [A] Popis
1 H-LP CLN 30 Produkt na čištění světlometů
2 RDI FAN 40 Elektrický chladicí ventilátor
3 ABS NO. 3*1 30 Systém proti zablokování;

Systém kontroly stability vozidla.
4 ABS NO. 1 50 Systém proti zablokování;

Systém kontroly stability vozidla.
5 HTR 50 Systém klimatizace
6 ALT 120 A * 1 RDI FAN, H-LP CLN, ABS NO. 1,

ABS NO. 3, ABS NO. 2, HTR,

HTR SUB NO. 1, HTR SUB NO. 2,

HTR SUB NO. 3, STV HTR, ACC,

CIG, METER, IGN, ECU-IG NO. 2,

HTRIG, WIPER, WASHER,

ECU-IG NO. 1, SEAT HTR, AM1,

DOOR, STOP, FR DOOR, POWER,

RR DOOR, RL DOOR, OBD, ACC-B,

RR FOG, FR FOG, DEF,

MIR HTR, TAIL, PANEL.
140 A * 2
7 EPS 60 Elektrický posilovač řízení
8 GLOW*2 80 Systém předehřevu motoru
9 P-SYSTEM * 1 30 Chybějící obvod
10 P/I 30 EFI MAIN, HORN, IG2
11 H-LP MAIN 50 H-LP LH LO, H-LP RH LO,

H-LP LH HI, H-LP RH HI
12 AMT * 7 50 Multimodální manuální převodovka
13 SPARE 10 Náhradní pojistka
14 SPARE 30 Náhradní pojistka
15 SPARE 20 Náhradní pojistka
16 ECU-B3 * 2 7,5 Multimodální systém vstřikování paliva;

Multimodální sekvenční systém vstřikování paliva.
17 ECU-B2 10 Multimodální manuální převodovka;

Systém klimatizace;

Inteligentní systém startování a zapalování;

Elektrická okna.
18 ECU-B 10 Hlavní ECU karoserie;

Počítadlo kilometrů a měřidla;

Systém kontroly stability vozidla;

Elektrický systém zamykání dveří;

Systém startování;

Systém nabíjení.
19 RAD NO. 1 15 Audio systém
20 DOME 10 Interiérové osvětlení;

Osvětlení zavazadlového prostoru;

Osvětlení na přivítání;

Inteligentní systém startování a zapalování;

Bezdrátové dálkové ovládání;

Osvětlení tlačítka na startování motoru.
21 AM2 NO. 2 7,5 Hlavní jednotka ECU;

Multimodální systém vstřikování paliva;

Multimodální sekvenční systém vstřikování paliva;

Systém startování
22 ALT-S 7,5 Systém nabíjení
23 TURN-HAZ 10 Zapněte výstražná světla
Leggere  Toyota Prius III facelift (2011-2016) – pojistková skříňka
24 ETCS * 1 10 Systém vícebodového vstřikování paliva;

Systém sekvenčního vícebodového vstřikování paliva.
25 AM2 30 Systém startování, IG2 Č. 2
26 STRG LOCK 20 Systém zamykání řízení
27 IGT / INJ * 1 15 Systém vícebodového vstřikování paliva;

Systém sekvenčního vícebodového vstřikování paliva;

Systém startování.
28 EFI MAIN 20 A * 1 Systém vícebodového vstřikování paliva;

Systém sekvenčního vícebodového vstřikování paliva;

EFI Č. 1, EFI Č. 2.
30 A * 2
29 HORN 10 Klakson
30 IG2 15 Systém vícebodového vstřikování paliva;

Systém sekvenčního vícebodového vstřikování paliva;

Systém startování;

IG2 Č. 2, IGN, METER.
31 HTR SUB NO. 1 30 A * 5 Systém klimatizace
50 A * 6
32 HTR SUB NO. 2 30 Systém klimatizace
33 HTR SUB NO. 3 30 Systém klimatizace
34 FR DEICER * 1 20 Chybějící obvod
35 ABS NO. 2 30 Systém proti zablokování;

Systém kontroly stability vozidla.
36 STV HTR * 2 25 Elektrický ohřívač
37 WIP-S 7,5 Systém nabíjení
38 IG2 NO. 2 7,5 Systém startování,

AM2, AM2 Č. 2
39 EFI NO. 2 10 Systém vícebodového vstřikování paliva;

Systém sekvenčního vícebodového vstřikování paliva.
40 EFI NO. 1 10 Systém vícebodového vstřikování paliva;

Systém sekvenčního vícebodového vstřikování paliva.
41 H-LP RH HI 10 Pravý světlomet (potkávací světlo)
42 H-LP LH HI 10 Levý světlomet (potkávací světlo)
43 H-LP RH LO 10 A * 3 Pravý světlomet (směrovka)
15 A * 4
44 H-LP LH LO 10 A * 3 Levý světlomet (směrovka)
15 A * 4

* 1: Vozidla s motorem na benzín

* 2: Vozidla s naftovým motorem

* 3: Vozidla bez světlometů s výbojkou (poloha světla)

* 4: Vozidla se světlomety s výbojkou (poloha světla)

* 5: Vozidla s vytápěním PTC 495 W.

* 6: Vozidla s vytápěním PTC 600 W.

* 7: Vozidla s manuální multimodální převodovkou

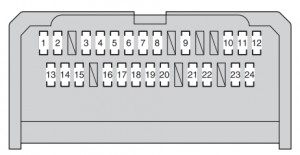

Pojistková skříňka v přístrojové desce (typ A)

Pojistková skříňka typu A na přístrojové desce Toyota Corolla (2012-2016).
Toyota Corolla – pojistky – přístrojová deska – typ A
Číslo Amp [A] Popis
1 TAIL 10 Přední světla;

Zadní světla;

Osvětlení registrační značky;

Světlo zpátečky;

Přední mlhová světla;

Manuální nastavení orientace světlometů;

Multimodální systém vstřikování paliva;

Sekvenční multimodální systém vstřikování paliva;

Osvětlení přístrojové desky.
2 PANEL 7,5 Osvětlení spínače;

Osvětlení přístrojové desky;

Hlavní jednotka ECU.
3 FR DOOR 20 Elektrická okna
4 RL DOOR 20 Elektrická okna
5 RR DOOR 20 Elektrická okna
6 SUNROOF 20 Chybějící obvod
7 CIG 15 Zapalovač cigaret
8 ACC 7,5 Externí zpětná zrcátka;

Audio systém;

Hlavní jednotka ECU karoserie;

Inteligentní systém startování a zapalování;

Systém monitorování vzadu.
9 MIR HTR 10 Rozmrazování externích zrcátek;

Multimodální systém vstřikování paliva;

Sekvenční multimodální systém vstřikování paliva.
10 RR FOG 7,5 Světlo zpátečky
11 IGN 7,5 Systém zamykání řízení;

Systém airbagů SRS;

Multimodální manuální převodovka;

Multimodální systém vstřikování paliva;

Sekvenční multimodální systém vstřikování paliva;

Inteligentní systém startování a zapalování;

Systém nabíjení;

Systém startování.
12 METR 7,5 Počítadlo kilometrů a měřidla
13 SEAT HTR 15 Vyhřívání sedadel
14 HTR-IG 10 Klimatizace;

rozmrazování zadního okna;

Elektrické vytápění.
15 WIPER 25 Přední stěrače;

Senzor deště.
16 WASHER 15 Přední ostřikovač skel
17 ECU-IG NO. 1 10 Automatický systém vyrovnávání světlometů;

Centrální jednotka karoserie;

Elektrický posilovač řízení;

Elektrický chladicí ventilátor;

Systém kontroly blokování převodovky;

Senzor deště, systém proti zablokování;

Systém kontroly stability vozidla;

Čištění světlometů.
18 ECU-IG NO. 2 10 Zadní světla;

Systém nabíjení;

Automatické vnitřní zrcadlo proti oslnění;

Rozmrazování zadního okna;

Systém klimatizace;

Výstražná světla;

Výstražné světlo pásu bezpečnosti předního cestujícího;

Systém monitorování vzadu;

Systém vícebodového vstřikování paliva;

Systém sekvenčního vícebodového vstřikování paliva.
19 OBD 7,5 Systém palubní diagnostiky
20 STOP 10 Brzdová světla;

Vysoké brzdové světlo;

Systém proti zablokování;

Centrální jednotka karoserie;

Systém vícebodového vstřikování paliva;

Systém sekvenčního vícebodového vstřikování paliva;

Manuální převodovka vícebodová;

Systém kontroly blokování převodovky.
21 DOOR 25 Systém elektrického zamykání
22 ACC-B 25 CIG, ACC
23 FR FOG 15 Přední mlhová světla
24 AM1 7,5 Systém startování;

Systém kontroly blokování převodovky;

Systém vícebodového vstřikování paliva;

Systém sekvenčního vícebodového vstřikování paliva.

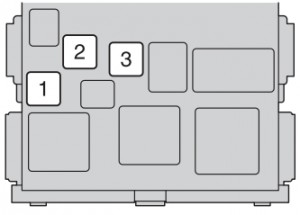

Pojistková skříňka v přístrojové desce (typ B)

Pojistková skříňka typu B na přístrojové desce Toyota Corolla (2012-2016).
Toyota Corolla – pojistky – přístrojová deska – typ B
Č. Amp [A] Popis
1 NAPÁJENÍ 30 Elektrická okna
2 DEF 40 Odmlžování zadního okna;

MIR HTR.
3 PWR SEAT 30 Chybějící obvod

Toyota Corolla (2013-2018) – schéma pojistkové skříňky

Rok výroby: 2013, 2014, 2015, 2016, 2017, 2018.

Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Corolla (2013-2018) je pojistka 17 v pojistkové skříňce na přístrojové desce v zóně pro cestující.

Zóna pro cestující

LHD

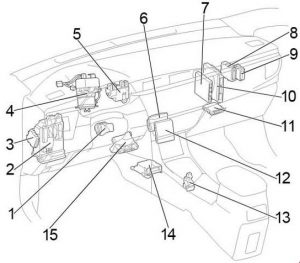

Pojistková skříňka na přístrojové desce v zóně pro cestující LHD Toyota Corolla (2013-2018).
Toyota Corolla – schéma pojistkové skříňky – cestující (vlevo – LHD) – poloha

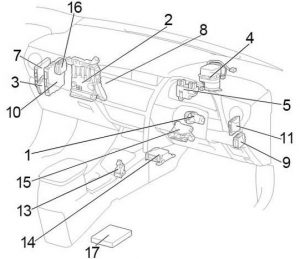

RHD

Pojistková skříňka na přístrojové desce v zóně pro cestující RHD Toyota Corolla (2013-2018).
Toyota Corolla – schéma pojistkové skříňky – cestující (vpravo – RHD) – poloha
  1. Aktivátor blokování řízení
  2. Pojistková skříňka / hlavní jednotka ECU
  3. Rotující ECU světlometů
  4. Počítač asistence řízení
  5. Pojistková skříňka relé
  6. LHD: počítač tempomatu
  7. Modul řízení převodovky
  8. Počítač s bránou sítě
  9. Relé stěračů čelního skla
  10. Motor Stop a Start ECU
  11. ECU upozornění na hru
  12. LHD (Corolla): vysílač-přijímač telefonu
  13. Jednotka řízení blokování převodovky
  14. Senzor airbagu
  15. Zesilovač klimatizace
  16. RHD: Relé řízení dveří s dvojitým blokováním
  17. Hatchback, Wagon: Zesilovač komponentu stereo

Pojistková skříňka zóny pro cestující

Přístrojová deska

Pojistková skříňka na přístrojové desce Toyota Corolla (2013-2018).
Toyota Corolla – schéma pojistkové skříňky – zóna pro cestující – přístrojová deska
Č.
Pojistka
 Ampéráž [A]
 Popis
1 P / OUTLET 15 Zásuvka napájení
2 OBD 7.5 Systém diagnostiky na palubě
3 STOP 7.5 Brzdová světla;

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování;

Brzdové světlo umístěné nahoře;

ABS;

VSC;

Systém kontroly uzamčení převodovky.
4 FOG RR 7.5 Zadní mlhové světlo;

Ukazatele a měřidla.
5 D/L NO.3 20 Systém elektrického uzamykání
6 S/ROOF 20 Panoramatická střecha
7 FOG FR 7.5 Přední mlhová světla;

Ukazatele a měřidla.
8 AM1 5 „IG1 RLY“, „ACC RLY“
9 D/L NO.2 10 Systém uzamykání zadních dveří
10 DOOR NO. 2 20 Elektrická okna
11 DOOR R/R 20 Elektrická okna
12 DOOR R/L 20 Elektrická okna
13 WASHER 15 Ostřikovač čelního skla
14 WIPER NO.2 25 Přední stěrač a ostřikovač

(se systémem automatického stěrače);

Nabíjení;

Zdroj napájení (kromě 1WW).
15 WIPER RR 15 Zadní stěrač
16 STĚRAČ Č. 1 25 Stěrače
17 CIG 15 Zapalovač cigaret
18 ACC 7.5 Zpětná zrcátka;

Hlavní jednotka ECU;

Hodiny;

Audio systém.
19 SFT LOCK-ACC 5 Systém kontroly blokování převodovky
20 TAIL 10 Přední a zadní světla;

Osvětlení registrační značky;

Přední mlhová světla.
21 PANEL 7.5 Osvětlení spínače;

Osvětlení přístrojové desky;

Osvětlení odkládací schránky;

Hlavní jednotka ECU.
22 STĚRAČ-S 5 Systém nabíjení
23 ECU-IG Č.1 7.5 Elektrický ventilátor chlazení;

AFS;

Systém nabíjení;

ABS;

VSC.
24 ECU-IG Č.2 7.5 Zadní světla;

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování;

Systém AFS.
25 ECU-IG Č.3 7.5 Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování;

Vnitřní zrcátko;

Panoramatická roleta střechy;

Systém kontroly blokování převodovky;

Čištění světlometů;

AFS.
26 HTR-IG 7.5 Klimatizace;

Odmrazovač zadního okna.
27 ECU-IG Č.4 7.5 Hlavní kontrolér karoserie;

Upozornění na bezpečnostní pás předního spolujezdce;

Vnitřní zrcátka.
28 ECU-IG Č.5 5 Elektrická asistence řízení
29 IGN 7.5 Inteligentní systém vstupu a startování;

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování;

Systém blokování řízení.
30 S / HTR 15 Vyhřívání sedadel
31 METER 5 Otáčkoměr a měřidla
32 A/BAG 7.5 Systém airbagů SRS

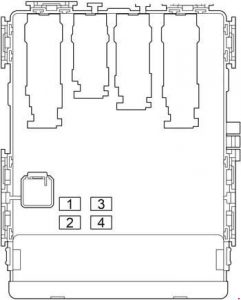

Přihrádka

Pojistková skříňka v přihrádce Toyota Corolla (2013-2018).
Toyota Corolla – schéma pojistek – zóna pro cestující – přihrádka
Č.
 Pojistka
 Ampéráž [A]
 Popis
1 P / SEAT 30 Elektrické sedadlo
2 – – –
3 – – –
4 DVEŘE Č.1 30 Elektrická okna

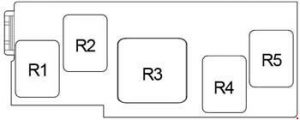

Pojistková skříňka relé v prostoru pro cestující

Pojistková skříňka relé v prostoru pro cestující Toyota Corolla (2013-2018).
Toyota Corolla – diagram pojistkové skříňky – pojistková skříňka relé v prostoru pro cestující
Číslo
 Relé
R1 Paprsky mlhových světel (FR FOG)
R2 Klakson (S-HORN)
R3 –
R4 Zásuvka napájení (PWR OUTLET)
R5 Osvětlení interiéru (DOME CUT)

Sedan

Pojistková skříňka v sedanu Toyota Corolla (2013-2018).
Toyota Corolla – schéma pojistkové skříňky – poloha – sedan

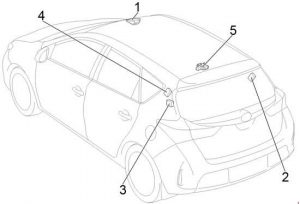

Hatchback

Pojistková skříňka v hatchbacku Toyota Corolla (2013-2018).
Toyota Corolla – schéma pojistkové skříňky – poloha – hatchback

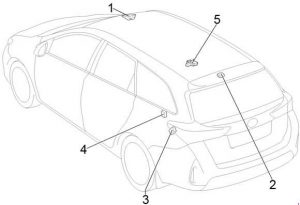

Kombi

Pojistková skříňka v kombi Toyota Corolla (2013-2018).
Toyota Corolla – schéma pojistkové skříňky – poloha – kombi
  1. Senzor bezpečnosti před kolizí
  2. Přijímač monitorování tlaku pneumatik
  3. Řídicí jednotka čerpadla paliva
  4. Modul přijetí kontroly dveří
  5. Skupina převodu posuvné střechy

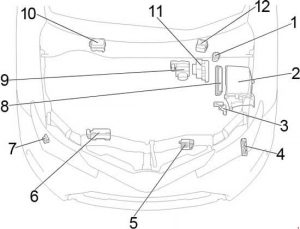

Motorový prostor

Pojistková skříňka v motorovém prostoru Toyota Corolla (2013-2018).
Toyota Corolla – schéma pojistkové skříňky – motorový prostor – poloha
  1. Relé zapalovací svíčky
  2. Pojistková skříňka
  3. Kontrolér generátoru ECU
  4. Kontrolér zapalovacích svíček
  5. ECU ventilátoru chlazení
  6. Kontrolér vstřikovače
  7. Relé kontroly ostřikovače světlometů
  8. ECM
  9. ECU kontroly trakce (manuální multimodální převodovka)
  10. Pojistková skříňka relé (LHD)
  11. ECU kontroly trakce (kromě manuální multimodální převodovky)
  12. Pojistková skříňka relé (RHD)

Pojistková skříňka motorového prostoru (kromě diesel 1,6 l – 1 W)

Pojistková skříňka motorového prostoru Toyota Corolla (kromě diesel 1,6 l – 1 W).
Toyota Corolla – schéma pojistkové skříňky – motorový prostor

A

Sedan

Pojistková skříňka v sedanu Toyota Corolla (2013-2018) s označením pojistek.
Toyota Corolla – schéma pojistkové skříňky – motorový prostor – A (sedan)

Hatchback, Kombi (kromě 1ND-TV)

Pojistková skříňka v sedanu Toyota Corolla (hatchback, kombi kromě 1ND-TV).
Toyota Corolla – schéma pojistkové skříňky – motorový prostor – A (hatchback, sedan)

Hatchback, Kombi (1ND-TV)

Pojistková skříňka v sedanu Toyota Corolla (hatchback, kombi s 1ND-TV).
Toyota Corolla – schéma pojistkové skříňky – motorový prostor – A (hatchback, sedan)

B

Manuální multimodální převodovka Hatchback, Kombi (8NR-FTS)

Pojistková skříňka B v manuální multimodální převodovce hatchbacku/kombi Toyota Corolla (8NR-FTS).
Toyota Corolla – schéma pojistkové skříňky – motorový prostor – B (hatchback, sedan)

Hatchback, Kombi (1AD-FTV) Sedan

Pojistková skříňka B v hatchbacku/kombi Toyota Corolla (1AD-FTV) a sedanu.
Toyota Corolla – schéma pojistkové skříňky – motorový prostor – B (hatchback, sedan, kombi)

Hatchback, Kombi (1ND-TV)

Pojistková skříňka B v hatchbacku/kombi Toyota Corolla (1ND-TV).
Toyota Corolla – schéma pojistkové skříňky – motorový prostor – B (hatchback, kombi)

<

Číslo
 Pojistka
 Ampéráž [A]
 Popis
1 ECU-B Č.2 10 Klimatizace;

Elektrická okna;

Inteligentní systém vstupu a startování;

Vnější zrcátka;

Ukazatele a měřidla.
2 ECU-B Č.3 5 Elektrická asistence řízení
3 AM2 7.5 Systém vícebodového vstřikování;

Sekvenční systém vícebodového vstřikování;

Systém startování;

Pojistka „IG2“.
4 D / C CUT 30 Pojistky „DOME“, „ECU-B Č.1“, „RADIO“
5 HORN 10 Klakson
6 EFI-MAIN 20 1NR-FE:

Systém vícebodového vstřikování;

Sekvenční systém vícebodového vstřikování;

Pojistky „EFI č. 1“, „EFI č. 2“;

Čerpadlo paliva.
25 1ZR-FAE, 1ZR-FE, 2ZR-FE, 8NR-FTS:

Systém vícebodového vstřikování;

Sekvenční systém vícebodového vstřikování;

Pojistky „EFI č. 1“, „EFI č. 2“;

Čerpadlo paliva.
30 Diesel:

Systém vícebodového vstřikování;

Sekvenční systém vícebodového vstřikování.
7 ICS / ALT-S 5 Systém nabíjení
8 ETCS 10 1ZR-FAE, 1NR-FE, 1ZR-FE, 2ZR-FE, 8NR-FTS:

Elektronický systém řízení škrticí klapky.
EDU 20 1AD-FTV:

Systém vícebodového vstřikování;

Sekvenční systém vícebodového vstřikování.
9 TURN & HAZ 10 Kromě 8NR-FTS:

Ukazatele a měřidla;

Šipky.
ST 30 8NR-FTS:

Systém startování
10 IG2 15 Otáčkoměr a měřidla;

Systém vícebodového vstřikování;

Sekvenční systém vícebodového vstřikování;

Systém airbag SRS.
11 EFI-MAIN Č.2 20 1AD-FTV:

Systém vícebodového vstřikování;

Sekvenční systém vícebodového vstřikování.
INJ / EFI-B 15 Benzín:

Systém vícebodového vstřikování;

Sekvenční systém vícebodového vstřikování.
ECU-B Č.4 10 1ND-TV, (Sedan (1AD-FTV):

Systém vícebodového vstřikování;

Sekvenční systém vícebodového vstřikování.
20 8NR-FTS:

Systém vícebodového vstřikování;

Sekvenční systém vícebodového vstřikování.
DCM / MAYDAY 7.5 1NR-FE (duben 2016 nebo později):

Telematický systém
12 EFI-MAIN Č.2 30 Kromě 8NR-FTS:

Systém vícebodového vstřikování;

Sekvenční systém vícebodového vstřikování.
DCM / MAYDAY 7.5 Sedan (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE):

Telematický systém
EFI-MAIN Č.2 10 Sedan (1ND-TV):

Systém vícebodového vstřikování;

Sekvenční systém vícebodového vstřikování.
13 ST 30 Kromě 8NR-FTS:

Systém startování.
TURN & HAZ 10 8NR-FTS:

Otáčkoměr a měřidla;

Šipky.
14 H-LP MAIN 30 Hatchback, Kombi:

Pojistky „H-LP RH-LO“, „H-LP LH-LO“,

„H-LP RH-HI“, „H-LP LH-HI“.
40 Sedan:

Pojistky „H-LP RH-LO“, „H-LP LH-LO“,

„H-LP RH-HI“, „H-LP LH-HI“.
15 VLVMATIC 30 Systém vícebodového vstřikování;

Sekvenční systém vícebodového vstřikování.
16 EPS 80 Elektrická asistence řízení
17 ECU-B Č.1 10 Dálkové ovládání;

Hlavní jednotka ECU;

VSC;

Inteligentní systém vstupu a startování;

Hodiny.
18 DOME 7.5 Vnitřní osvětlení;

Osvětlení na uvítanou;

Osvětlení zavazadlového prostoru;

Hlavní kontrolér ECU karoserie.
19 RADIO 20 Audio systém
20 DRL 10 Denní světla
21 STRG HTR 15 Sedan:

Vyhřívání volantu
22 ABS Č.2 30 ABS, VSC
23 RDI 40 Elektrický ventilátor chlazení
24 – – –
25 DEF 30 Hatchback, Kombi:

Odmrazovač zadního okna;

Odmrazovač vnějšího zrcátka.
50 Sedan:

Odmrazovač zadního okna;

Odmrazovač vnějšího zrcátka.
26 ABS Č.1 50 ABS, VSC
27 HTR 50 Systém klimatizace
28 ALT 120 Benzín:

Systém nabíjení
140 Diesel:

Systém nabíjení
29 EFI Č.2 10 Systém vícebodového vstřikování;

Sekvenční systém vícebodového vstřikování.
30 EFI Č.1 10 Kromě 8NR-FTS:

Systém vícebodového vstřikování;

Sekvenční systém vícebodového vstřikování.
15 8NR-FTS:

Systém vícebodového vstřikování;

Sekvenční systém vícebodového vstřikování.
31 EFI Č.3 20 1ND-FTV:

Systém vícebodového vstřikování;

Sekvenční systém vícebodového vstřikování.
10 8NR-FTS:

Systém vícebodového vstřikování;

Sekvenční systém vícebodového vstřikování.
EFI Č.4 20 Sedan:

Systém vícebodového vstřikování;

Sekvenční systém vícebodového vstřikování.
32 MIR-HTR 10 Systém vícebodového vstřikování;

Sekvenční systém vícebodového vstřikování;

Odmrazovače vnějších zrcátek.
33 H-LP RH-LO 15 HID:

Pravý světlomet (tlumené světlo)
10 Halogen, LED:

Pravý světlomet (tlumené světlo)
34 H-LP LH-LO 15 HID:

Levý světlomet (tlumené světlo)
10 Halogen, LED:

Levý světlomet (tlumené světlo);

Manuální nastavení orientace světlometů.
35 H-LP RH-HI 7.5 Hatchback, Kombi:

Pravý světlomet (dálkové světlo)
36 H-LP LH-HI 7.5 Hatchback, Kombi:

Světlomet levý (dálkové světlo);

Otáčkoměr a měřidla.
10 Sedan:

Světlomet levý (dálkové světlo);

směrovka a měřidla
37 EFI NO.4 15 Hatchback, Kombi:

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování.
EFI NO.3 20 Sedan:

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování.
38 – – –
39 – – –
40 – – –
41 AMP 15 Audio systém
42 – – –
43 EFI-MAIN NO.2 20 8NR-FTS:

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování.
44 STRG LOCK 20 Systém uzamykání řízení
45 AMT 50 Sedan:

Vícemodální manuální převodovka
46 BBC 40 Systém Stop & Start
AMT 50 Hatchback, Kombi:

Vícemodální manuální převodovka
47 GLOW 80 Systém startování motoru
48 PTC HTR NO.2 30 Elektrický ohřívač
49 PTC HTR NO.1 30 Elektrický ohřívač
50 H-LP CLN 30 Čištění světlometů
51 ABS NO.1 30 Sedan:

ABS, VSC
ABS NO.3 30 Hatchback, Kombi:

ABS, VSC
52 CDS FAN 30 Elektrický chladicí ventilátor
53 PTC HTR NO.3 30 Elektrický ohřívač
54 – – –
55 S-HORN 10 Proti krádežový systém
56 STV HTR 25 Elektrický ohřívač
DEICER 20 Sedan (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE):

Odmrazování čelního skla
A
57 EFI NO.5 10 1ND-TV (od května 2015):

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování.
58 – – –
B
57 EFI NO.6 15 1ND-TV (od května 2015):

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování.
58 EFI NO.7 15 1ND-TV (od května 2015):

Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování.
Relé
R1 Elektrická asistence řízení (EPS)
R2 Sedan (1ND-TV (od dubna 2016):

(ECU-MAIN NO.2)

(INJ)
R3 Motor startéru (ST č. 1)
R4 Denní světla (DRL)
R5 Klakson (HORN)
R6 Elektrický chladicí ventilátor (FAN NR 1)
R7 (ECU-MAIN)
R8 Zapalování (IG2)
R9 Stmívač (DIMMER)
R10 Hatchback, Kombi: Brzdová světla (STOP LP)
R11 Světlomet (H-LP)
R12 1NR-FE, 1ZR-FAE, 1ZR-FE, 2ZR-FE:

Palivové čerpadlo (C / OPN);

1AD-FTV:

(EDU);

1ND-TV, 8NR-FTS:

(ECU MAIN NR 2).
R13 Hatchback, Kombi (1AD-FTV):

(ECU MAIN NO.2)

Hatchback, Kombi (1ND-TV):

(TSS-C HTR)

Sedan (← listopad 2016):

Brzdová světla (STOP LP)

Sedan (listopad 2016 →):

(TSS-C HTR)
A
R14 Sedan: Odmrazovač zadního skla (DEF)
R15 Hatchback, Kombi (kromě 1ND-TV):

(TSS-C HTR)
R16 Hatchback, Kombi (kromě 1ND-TV):

Odmrazovač zadního skla (DEF)
R17 Hatchback, Kombi (1ND-TV (od května 2015)):

Odmrazovač zadního skla (DEF)
B
R14 Vícemodální manuální převodovka (AMT);

Hatchback, kombi (8NR-FTS):

Elektrický chladicí ventilátor (FAN MAIN).
R15 Hatchback, Kombi (1AD-FTV):

Elektrický chladicí ventilátor (FAN NO.2)

Sedan: –
R16 Hatchback, Kombi (1AD-FTV):

Elektrický chladicí ventilátor (FAN NO.3)

Sedan (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE):

Odmrazování čelního skla (DEICER)
R17 Hatchback, Kombi (1ND-TV (od května 2015)): –

Pojistková skříňka motorového prostoru (diesel 1,6 l – 1 W)

Pojistková skříňka motorového prostoru Toyota Corolla (diesel 1,6 l – 1 W).
Toyota Corolla – diagram pojistkové skříňky – skříňka relé motorového prostoru
Číslo
 Pojistka
 Ampéráž [A] Popis
1 DOME 7.5 Osvětlení zavazadlového prostoru;

Osvětlení rámů ve dveřích;

Osvětlení předních dveří;

Osobní a vnitřní osvětlení;

Osvětlení nohou.
2 RAD NO.1 20 Audio systém;

Navigační systém;

Asistent parkování (monitor couvání).
3 ECU-B 10 Ukazatele a měřidla;

Pomocná baterie;

Senzor kontroly;

Systém dvojitého zamykání;

Bezdrátové dálkové ovládání;

Inteligentní systém vstupu a startování.
4 DCC – –
5 ECU-B2 10 Inteligentní systém vstupu a startování;

Systém klimatizace;

Elektrická okna;

ECU brány.
6 EFI MAIN NO.2 7.5 Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování.
7 – – –
8 – – –
9 – – –
10 STRG LOCK 20 Systém zamykání řízení
11 – – –
12 ST 30 Systém startování
13 ICS / ALT-S 5 Systém nabíjení
14 TURN-HAZ 10 Směrovky;

Výstražná světla.
15 ECU-B NO.3 5 Elektrická asistence řízení
16 AM2 NO.2 7.5 Systém startování
17 – – –
18 ABS NO.1 50 ABS, VSC
19 CDS FAN 30 Elektrický chladicí ventilátor
20 RDI FAN 40 Elektrický chladicí ventilátor
21 H-LP CLN 30 Prostředky na čištění světlometů
22 TO IP J/B 120 „ECU-IG NO.2“, „HTR-IG“, „WIPER“,

„RR WIPER“, „WASHER“, „ECU-IG NO.1“,

„ECU-IG NO.3“, „SEAT HTR“ , „AM1“,

„DOOR“, „STOP“, „FR DOOR“,

„POWER“, „RR DOOR“, „RL DOOR“,

„OBD“, „ACC-B“, „RR FOG“,

„FR FOG“, „ DEF “,„ TAIL “,

„ SUNROOF “,„ DRL “.
23 – – –
24 – – –
25 – – –
26 P/I 50 Pojistky „HORN“, „IG2“, „FUEL PMP“
27 – – –
28 FUEL HTR 50 Ohřívač paliva
29 EFI MAIN 50 Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování.
30 EPS 80 Elektrická asistence řízení
31 GLOW 80 Systém zapalování motoru
32 – – –
33 IG2 15 Pojistky „IGN“, „MĚŘIDLO“
34 HORN 15 Klakson;

Proti krádežový systém.
35 ČERPADLO PALIVA 30 Čerpadlo paliva
36 – – –
37 H-LP HLAVNÍ 30 Pojistky „H-LP LH LO“, „H-LP RH LO“,

„H-LP LH HI“, „H-LP RH HI “.
38 BBC 40 Systém Stop & Start
39 HTR SUB Č.3 30 Elektrický ohřívač
40 – – –
41 HTR SUB Č.2 30 Elektrický ohřívač
42 HTR 50 Klimatizace
43 HTR SUB Č.1 50 Elektrický ohřívač
44 DEF 30 Odmrazovač zadního okna;

Odmrazovač vnějšího zrcátka.
45 STV HTR 25 Elektrický ohřívač
46 ABS Č.2 30 ABS, VSC
47 – – –
48 – – –
49 DRL 10 Denní světla
50 – – –
51 H-LP LH LO 10 Levý světlomet (tlumené světlo)
52 H-LP RH LO 10 Pravý světlomet (tlumené světlo)
53 H-LP LH HI 7.5 ← Listopad 2016:

Levý světlomet (dálkové světlo)
RDI EFI 5 Listopad 2016 →:

Elektrický chladicí ventilátor
54 H-LP RH HI 7.5 ← Listopad 2016:

Pravý světlomet (dálkové světlo)
CDS EFI 5 Listopad 2016 →:

Elektrický chladicí ventilátor
55 EFI Č.1 7.5 Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování;

Systém Stop & Start.
56 EFI Č.2 15 Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování.
57 MIR HTR 10 Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování;

Odmrazovače vnějších zrcátek.
58 EFI Č.4 20 Systém vícebodového vstřikování;

Systém sekvenčního vícebodového vstřikování.
59 CDS EFI 5 ← Listopad 2016:

Elektrický chladicí ventilátor
60 RDI EFI 5 ← Listopad 2016:

Elektrický chladicí ventilátor
Relé
R1 Elektrický chladicí ventilátor (FAN NR 2)
R2 Elektrický chladicí ventilátor (FAN NR 3)
R3 Elektrická asistence řízení (EPS)
R4 Brzdová světla (STOP LP)
R5 Motorek startéru (ST č. 1)
R6 Odmrazovač zadního okna

O Toyota Corolla (1992-2018)

Toyota Corolla je jedním z nejpopulárnějších modelů automobilů na světě, který se vyráběl v různých generacích od roku 1992 do roku 2018. Tento model je známý svou spolehlivostí, ekonomickou spotřebou paliva a pohodlnou jízdou. Během těchto let byla Toyota Corolla dostupná s různými motorizacemi, včetně benzínových a naftových motorů, které poskytovaly různé výkony a efektivitu. Díky své praktičnosti a všestrannosti se Corolla stala oblíbenou volbou pro rodiny i jednotlivce, kteří hledají spolehlivé a cenově dostupné vozidlo.

Schéma pojistkové skříňky Toyota Corolla

Tato stránka zobrazuje schéma pojistkové skříňky pro modely Toyota Corolla od roku 1992 do roku 2018. Pojistková skříňka se obvykle nachází pod palubní deskou nebo v motorovém prostoru, v závislosti na konkrétním modelu a ročníku. Na diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Schéma pojistkové skříňky je neocenitelným nástrojem při údržbě a opravách, protože poskytuje jasný přehled o tom, které pojistky jsou zodpovědné za konkrétní funkce vozidla.

Leggere  Toyota Matrix E130 (2003-2008) – pojistková skříňka

Post correlati:

  1. Toyota Aygo AB40 (2014-2021) – pojistková skříňka
  2. Toyota IQ (2008-2015) – pojistková skříňka
  3. Toyota RAV 4 I Cabrio (1997-2000) – baterie
  4. Toyota Camry VI (2001-2006) – baterie
  5. Toyota Hilux VII (2005-2016) – baterie
  6. Toyota Avensis (1997-2002) – pojistková skříňka
  7. Toyota ProAce Verso (2016-2018) – pojistková skříňka
  8. Toyota Highlander Hybrid (2006-2016) – pojistková skříňka
Martin Dvořák

Martin Dvořák

Jmenuji se Martin Dvořák a dlouhodě se věnuji automobilové elektrotechnice a diagnostice vozidel. K automobilům a jejich elektrickým systémům jsem se dostal už v mládí, kdy mě začaly zajímat schémata zapojení, pojistky a řešení závad v elektroinstalaci. Postupně se z koníčku stala profese a dnes se specializuji především na pojistkové skříňky, relé a elektrické rozvody v osobních i užitkových vozech. Zabývám se vyhledáváním, kontrolou a zpracováním schémat pojistek pro různé značky a modely automobilů. Mým cílem je poskytovat přehledné a přesné informace, které pomohou řidičům i mechanikům rychle najít správnou pojistku a lépe porozumět fungování elektrické výbavy vozidla.
