Toyota Highlander Hybrid (2006-2016) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota Highlander Hybrid (2006–2016), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Toyota Highlander Hybrid (2006-2007) – schéma pojistky
Rok výroby: 2006, 2007.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Highlander XU50 (2013-2016) je pojistka 36 v panelu pojistek na přístrojové desce.

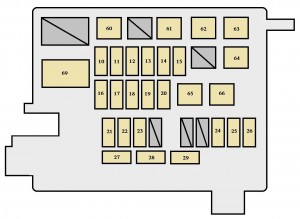

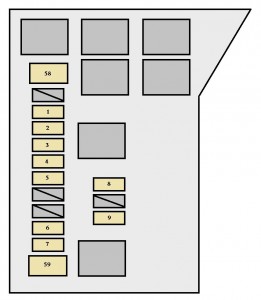

Motorový prostor
Motorový prostor
Motorový prostor

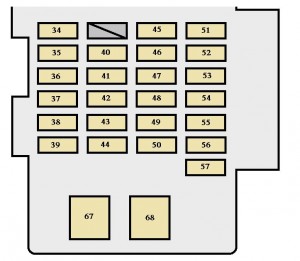

Přístrojová deska
Pojistky (typ A)
| Pojistka | Amp [A] | Popis | |
| 1 | ETCS | 10 | Hybridní systém |
| 2 | DC / DC − S | 10 | Hybridní systém |
| 3 | ABS NO.2 | 10 | Elektronický brzdový systém |
| 4 | ABS NO.1 | 10 | Elektronický brzdový systém |
| 5 | BATT FAN | 15 | Hybridní systém |
| 6 | ABS NO.3 | 15 | Elektronický brzdový systém |
| 7 | OIL PUMP | 10 | Systém chlazení převodového oleje |
| 8 | ST | 7,5 | Hybridní systém |
| 9 | RR HTR | 15 | Zadní topný systém |
| 10 | DRL | 7,5 | Systém denního svícení |
| 11 | H-LP L LWR | 15 | Levý světlomet (potkávací světlo) |
| 12 | H-LP L UPR | 15 | Levý světlomet (dálkové světlo) |
| 13 | H − LP R UPR | 15 | Pravý světlomet (dálkové světlo) |
| 14 | PWR OUTLET NO.2 | 20 | Napájecí zásuvka (115 VAC) |
| 15 | TOWING | 20 | Světla přívěsu |
| 16 | HAZ | 15 | Směrová světla;
Výstražná světla. |
| 17 | SECURITY | 15 | Antivirový systém |
| 18 | AM2 NO.1 | 30 | Pojistky „IGN“, „IG2“ a „ST“ |
| 19 | MPX-B1 | 7,5 | Elektrický posilovač řízení |
| 20 | HORN | 10 | Klakson |
| 21 | RADIO NO.1 | 25 | Audio systém |
| 22 | ECU−B NO.1 | 7,5 | Antivirový systém;
Systém klimatizace; Směrová světla a měřidla; Elektricky ovládaná střecha; Systém imobilizace motoru; Multiplexní komunikační systém. |
| 23 | DOME | 10 | Osobní osvětlení;
Vnitřní osvětlení; Osvětlení pro pohostinnost; Osvětlení zapalování; Systém bezdrátového dálkového ovládání; Směrová světla a měřidla; Navigační systém. |
| 24 | DOOR NO.1 | 25 | Elektrický uzamykací systém |
| 25 | A / F | 25 | Systém kontroly vzduchu / paliva |
| 26 | CRT | 7,5 | Systém zábavy na zadních sedadlech;
Displej navigačního systému. |
| 27 | H − LP R LWR | 15 | Pravý světlomet (potkávací světlo) |
| 28 | INV W / P | 15 | Hybridní systém |
| 29 | IGCT Č.5 | 10 | Hybridní systém |
| 30 | ČERPADLO VODY | 10 | Systém klimatizace |
| 31 | IGCT Č.4 | 10 | Systém kontroly emisí;
Systém kontroly převodovky; Systém kontroly vzduchu / paliva. |
| 32 | IGCT Č.3 | 10 | Hybridní systém, palivové čerpadlo |
| 33 | IGCT Č.2 | 10 | Hybridní systém |
| 34 | IGN | 10 | Měřicí přístroje a indikátory;
Systém airbag SRS; Hybridní systém; Elektronický brzdový systém; Systém imobilizace motoru. |
| 35 | RAD Č.2 | 7,5 | Audio systém;
Systém zábavy na zadních sedadlech; Navigační systém; Systém klimatizace; Multiplexní komunikační systém. |
| 36 | CIG | 15 | Zapalovač cigaret |
| 37 | P RR DVEŘE | 20 | Elektrická okna |
| 38 | PWR ZÁSUVKA1 | 15 | Zásuvka napájení (12 VDC) |
| 39 | FR HML | 20 | Přední mlhová světla |
| 40 | ECU-IG | 10 | Elektronický brzdový systém;
Kontrola převodovky; Elektrický posilovač řízení; Systém proti krádeži. |
| 41 | WIPER | 25 | Stěrače |
| 42 | D RR DVEŘE | 20 | Elektrická okna |
| 43 | D FR DVEŘE | 25 | Elektrická okna;
Systém zamykání dveří; Vnitřní osvětlení dveří. |
| 44 | S/ROOF | 20 | Elektricky ovládaná střecha |
| 45 | HEATER | 10 | Klimatizace;
Zadní topení; Odmlžovač zadního okna; Hybridní systém. |
| 46 | IG1 | 7,5 | Hybridní systém;
Elektrické zamykání; Multiplexní komunikační systém; Indikátory zapnutí a vypnutí airbagů; Indikátory směru; Osvětlení couvání; Odmlžovače vnějších zrcátek; Automatické vnitřní zrcátko proti oslnění; Zásuvka napájení (115 VAC); Vyhřívání sedadel; Navigační systém. |
| 47 | RR WIP | 15 | Stěrač zadního okna |
| 48 | STOP | 20 | Brzdová světla;
Vysoké brzdové světlo; Elektronický brzdový systém; Systém kontroly převodovky; Hybridní systém. |
| 49 | OBD | 7,5 | Systém palubní diagnostiky |
| 50 | SEAT HTR | 15 | Vyhřívání sedadel |
| 51 | IG2 | 15 | Systém vícebodového vstřikování paliva;
Systém sekvenčního vstřikování paliva; Systém zapalování motoru. |
| 52 | WASHER | 20 | Přední ostřikovač skla;
Zadní ostřikovač skla. |
| 53 | FUEL OPN | 7,5 | Systém otevírání víčka palivové nádrže |
| 54 | FR DEF | 20 | Odmlžovač předního skla;
Odmlžovače zrcátek. |
| 55 | P FR DVEŘE | 20 | Elektrická okna;
Dodatečné osvětlení dveří. |
| 56 | TAIL | 10 | Osvětlení polohy;
Zadní světla; Boční obrysová světla; Osvětlení registrační značky; Přední mlhová světla. |
| 57 | PANEL | 7,5 | Osvětlení přístrojové desky |
Pojistky (typ B)
| Pojistka | Amp [A] | Popis | |
| 58 | ABS MTR2 | 30 | Elektronický brzdový systém |
| 59 | ABS MTR1 | 30 | Elektronický brzdový systém |
| 60 | HEATER | 50 | Systém klimatizace;
Pojistka „POMPA ACQUA“ |
| 61 | RR HTR | 30 | Systém topení vzadu |
| 62 | RR DEF | 30 | Odmlžovač zadního okna |
| 63 | RDI FAN NO.1 | 40 | Elektrický chladicí ventilátor |
| 64 | RDI FAN NO.1 | 40 | Elektrický chladicí ventilátor |
| 65 | MAIN | 40 | Pojistky „H-LP L LWR“, „H-LP L UPR“,
„H-LP R LWR“, „H-LP R UPR“ a „DRL“. |
| 66 | IGCT NO.1 | 50 | Pojistky „INV W / P“, „IGCT č. 2“, „IGCT č. 3“,
„IGCT č. 4“ a „IGCT č. 5“ |
| 67 | AM1 | 40 | Pojistky „ECU − IG“, „WASHER“, „IG1“,
„WIPER“, „RR WIP“, „HEATER (10 A)“, „RAD č. 2“ a „CIG“ |
| 68 | POWER | 30 | Elektrické sedadlo |
Pojistky (typ C)
| Pojistka | Amp [A] | Popis | |
| 69 | DC / DC | 120 | Hybridní systém |
Toyota Highlander Hybrid (2008) – schéma pojistkové skříňky
Rok výroby: 2008.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Highlander Hybrid (2008) je pojistka 27 a 28? v pojistkové skříňce na palubní desce (blok pojistek).
Motorový prostor

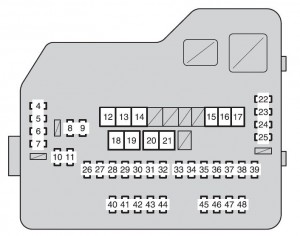

Typ A (blok pojistek na zadní straně krytu)
Typ A (blok pojistek)
| Pojistka | Amp [A] | Popis | |
| 1 | SPARE | 7,5 | Náhradní pojistka |
| 2 | SPARE | 15 | Náhradní pojistka |
| 3 | SPARE | 25 | Náhradní pojistka |
| 4 | DEF RLY | 10 | Odmlžovač zadního okna |
| 5 | MIR HTR | 20 | MIR HTR (15 A) |
| 6 | P/OUT | 20 | Zásuvka napájení |
| 7 | DOOR 1 | 25 | Multiplexní komunikační systém |
| 8 | IGCT NO.3 | 10 | Vícebodové vstřikování;
Vícebodový sekvenční vstřikovací systém. |
| 9 | EFI NO.3 | 10 | Vícebodové vstřikování;
Vícebodový sekvenční vstřikovací systém. |
| 10 | INJ NO.1 | 15 | Systém startování |
| 11 | INJ NO.2 | 10 | Vícebodové vstřikování;
Vícebodový sekvenční vstřikovací systém. |
| 12 | HTR | 50 | Klimatizační systém |
| 13 | FAN NO.2 | 50 | Elektrický chladicí ventilátor |
| 14 | FAN NO.1 | 50 | Elektrický chladicí ventilátor |
| 15 | RR CLR | 40 | Klimatizační systém |
| 16 | RR DEF | 30 | Odmlžovač zadního okna |
| 17 | PBD | 30 | Napájení zadních dveří |
| 18 | DC / DC | 140 | MIR HTR, P/OUT, DOOR 1,
HTR, RR DEF, FAN MAIN, PTC NO.1, RR CLR, PTC NO.2, PTC NO.3, PBD |
| 19 | EPS | 80 | Elektrický posilovač řízení |
| 20 | ABS MTR1 | 50 | Brzdový systém |
| 21 | ABS MTR2 | 50 | Brzdový systém |
| 22 | CRT | 10 | Systém zábavy na zadních sedadlech |
| 23 | RADIO1 | 15 | Audio systém |
| 24 | ECU-B | 10 | Senzor řízení;
Směrová světla a měřicí přístroje; Systém klimatizace; Hlavní jednotka ECU; Dálkové ovládání; Systém inteligentního klíče; Napájené zadní dveře; Palubní diagnostický systém. |
| 25 | DOME | 10 | Osvětlení prostoru;
Osobní osvětlení; Vnitřní osvětlení; Směrová světla a měřicí přístroje; Dodatečné osvětlení dveří; Napájené zadní dveře. |
| 26 | AMP | 15 | Audio systém |
| 27 | TOWING | 30 | Osvětlení přívěsu |
| 28 | IG2 | 25 | WTR NR 1, WTR NR 2 |
| 29 | STR LOCK | 20 | Systém zamykání volantu |
| 30 | IGCT | 30 | IGCT č. 2, IGCT č. 3, INV-W / P, EFI č. 3 |
| 31 | HAZ | 15 | Zapni výstražná světla |
| 32 | ABS NO.3 | 15 | Elektronický brzdový systém |
| 33 | ABS NO.2 | 10 | Elektronický brzdový systém |
| 34 | ABS NO.1 | 10 | Kondenzátor |
| 35 | OIL PMP | 10 | Systém chlazení kapaliny motoru |
| 36 | BATT FAN | 15 | Hybridní systém |
| 37 | G / H | 10 | Okenní otvor;
Multiplexní komunikační systém. |
| 38 | DC / DC-S | 10 | Hybridní systém |
| 39 | AM2 | 7,5 | Multiplexní komunikační systém |
| 40 | H-LP LH | 15 | Levý světlomet (dálkové světlo) |
| 41 | H-LP RH | 15 | Pravý světlomet (dálkové světlo) |
| 42 | H-LP LL | 15 | Levý světlomet (potkávací světlo) |
| 43 | H-LP RL | 15 | Pravý světlomet (potkávací světlo) |
| 44 | HORN | 10 | Klakson |
| 45 | EFI NO.1 | 10 | Vícebodové vstřikování;
Systém sekvenčního vícebodového vstřikování; Systém inteligentního klíče. |
| 46 | ETCS | 10 | Vícebodové vstřikování;
Systém sekvenčního vícebodového vstřikování; Elektronická kontrola klapky |
| 47 | A / F | 20 | Senzor poměru vzduch-palivo |
| 48 | S-HORN | 7,5 | Klakson |
Typ B (pokud je přítomen)
| Pojistka | Amp [A] | Popis | |
| 1 | INV-W / P | 15 | Hybridní systém |
| 2 | IGCT NO.2 | 7,5 | Hybridní systém |
| 3 | A / CD | 10 | Systém klimatizace |
Pod přístrojovou deskou
Přední část pojistkové skříňky
Pojistková skříňka
| Pojistka | Amp [A] | Popis | |
| 1 | P / SEAT | 30 | Elektrické sedadlo |
| 2 | POWER | 30 | Elektrická okna |
| 3 | RR DOOR RH | 25 | Elektrická okna |
| 4 | RR DOOR LH | 25 | Elektrická okna |
| 5 | FR FOG | 15 | Přední mlhová světla |
| 6 | OBD | 7,5 | Systém diagnostiky na palubě |
| 7 | FR DEF | 25 | Odmlžovač předního stěrače |
| 8 | STOP | 10 | Brzdová světla |
| 9 | DOOR NO.2 | 25 | Elektrická okna |
| 10 | AM1 | 7,5 | Čerpadlo vody |
| 11 | RR FOG | 7,5 | Chybějící obvod |
| 12 | FUEL OPN | 7,5 | Otevření dveří palivové nádrže |
| 13 | S/ROOF | 30 | Elektrická střecha |
| 14 | TAIL | 15 | Světla polohy;
Zadní světla; Osvětlení registrační značky; Přední mlhová světla; Světla přívěsu. |
| 15 | PANEL | 7,5 | Osvětlení prostoru pro cestující;
Havarijní světla; Audio systém; Odpařovače zrcátek vnějších; Systém elektrického zamykání dveří; Vyhřívání sedadel; Systém zábavy pro zadní sedadla; Ovládání osvětlení přístrojové desky; Elektronický spínač převodovky; Převodovka; Spínače na volantu. |
| 16 | ECU IG NO.1 | 10 | Systém komunikace Multiplex;
Elektrická střecha; Systém elektronicky řízené převodovky; Elektrické zadní dveře; Vyhřívání sedadel; Systém upozornění na tlak v pneumatikách; Elektronické posilování řízení; Převodovka. |
| 17 | ECU IG NO.2 | 7,5 | VDIM |
| 18 | A/C NO.2 | 10 | Klimatizace;
VENTILÁTOR NO.1; VENTILÁTOR NO.2. |
| 19 | WASH | 20 | Stěrače a ostřikovač čelního skla |
| 20 | S-HTR | 20 | Vyhřívání sedadel |
| 21 | GAUGE NO.1 | 10 | Audio systém;
Odpařovače zrcadla zpětného; Světla couvání; Systém nabíjení; Havarijní světla; Systém kontroly trakce; Ovládání osvětlení přístrojové desky; Odpařovač stěrače čelního skla. |
| 22 | FR WIP | 30 | Stěrače a ostřikovač čelního skla |
| 23 | RR WIP | 15 | Stěrač a ostřikovač zadního skla |
| 24 | IGN | 10 | Vícebodové vstřikování;
Systém sekvenčního vícebodového vstřikování; Systém zamykání volantu; Systém inteligentního klíče; Systém airbagů SRS. |
| 25 | GAUGE NO.2 | 7,5 | Ukazatele a měřidla;
Monitor zadního výhledu. |
| 26 | ECU-ACCESSORY | 7,5 | Elektrické zrcadlo zpětného;
Systém zamykání převodovky; Systém inteligentního klíče. |
| 27 | ACCESSORY SOCK NO.1 | 10 | Napájecí zásuvka |
| 28 | ACCESSORY SOCK NO.2 | 20 | Napájecí zásuvka |
| 29 | RADIO NO.2 | 7,5 | Audio systém;
Systém zábavy pro zadní sedadla; Systém nabíjení; Vnitřní osvětlení; Osobní osvětlení. |
| 30 | MIR HTR | 15 | Odpařovače zrcadla zpětného |
Toyota Highlander Hybrid (2009-2010) – schéma pojistky
Rok výroby: 2009, 2010.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Highlander Hybrid (2009-2010) je pojistka 28 a 29? v pojistkové skříňce na přístrojové desce (blok pojistek)
Motorový prostor
Typ A (blok pojistek na zadní straně krytu)
Typ A (blok pojistek)
| Pojistka | Amp [A] | Popis | |
| 1 | SPARE | 7,5 | Náhradní pojistka |
| 2 | SPARE | 15 | Náhradní pojistka |
| 3 | SPARE | 25 | Náhradní pojistka |
| 4 | DEF RLY | 10 | Odmlžovač zadního okna |
| 5 | MIR HTR | 20 | MIR HTR (15 A) |
| 6 | P/OUT | 20 | Zásuvka napájení |
| 7 | DOOR 1 | 25 | Systém multiplexní komunikace |
| 8 | IGCT NO.3 | 10 | Vícebodové vstřikování;
Systém vícebodového sekvenčního vstřikování. |
| 9 | EFI NO.3 | 10 | Vícebodové vstřikování;
Systém vícebodového sekvenčního vstřikování. |
| 10 | INJ NO.1 | 15 | Systém startování |
| 11 | INJ NO.2 | 10 | Vícebodové vstřikování;
Systém vícebodového sekvenčního vstřikování. |
| 12 | HTR | 50 | Systém klimatizace |
| 13 | FAN NO.2 | 50 | Elektrický chladicí ventilátor |
| 14 | FAN NO.1 | 50 | Elektrický chladicí ventilátor |
| 15 | RR CLR | 40 | Systém klimatizace |
| 16 | RR DEF | 30 | Odmlžovač zadního okna |
| 17 | PBD | 30 | Napájení zadních dveří |
| 18 | DC / DC | 140 | MIR HTR, P/OUT, DOOR 1,
HTR, RR DEF, FAN MAIN, PTC NO.1, RR CLR, PTC NO.2, PTC NO.3, PBD |
| 19 | EPS | 80 | Elektrický posilovač řízení |
| 20 | ABS MTR1 | 50 | Systém brzdění |
| 21 | ABS MTR2 | 50 | Systém brzdění |
| 22 | CRT | 10 | Systém zábavy na zadních sedadlech |
| 23 | RADIO1 | 15 | Audio systém |
| 24 | ECU-B | 10 | Senzor řízení;
Směrová světla a měřidla; Systém klimatizace; Hlavní jednotka ECU; Dálkové ovládání; Systém inteligentního klíče; Napájené zadní dveře; Palubní diagnostický systém. |
| 25 | DOME | 10 | Osvětlení prostoru;
Osobní osvětlení; Vnitřní osvětlení; Směrová světla a měřidla; Dodatečné osvětlení dveří; Napájené zadní dveře. |
| 26 | AMP | 15 | Audio systém |
| 27 | TOWING | 30 | Osvětlení přívěsu |
| 28 | IG2 | 25 | WTR NR 1, WTR NR 2 |
| 29 | STR LOCK | 20 | Systém blokování volantu |
| 30 | IGCT | 30 | IGCT nr 2, IGCT nr 3,
INV-W / P, EFI nr 3 |
| 31 | HAZ | 15 | Spínač nouzových světel |
| 32 | ABS NO.3 | 15 | Elektronicky řízený brzdový systém |
| 33 | ABS NO.2 | 10 | Elektronicky řízený brzdový systém |
| 34 | ABS NO.3 | 10 | Kondenzátor |
| 35 | OIL PMP | 10 | Systém chlazení kapaliny motoru |
| 36 | BATT FAN | 15 | Hybridní systém |
| 37 | G / H | 10 | Sklo;
Multiplexní komunikační systém. |
| 38 | DC / DC-S | 10 | Hybridní systém |
| 39 | AM2 | 7,5 | Multiplexní komunikační systém |
| 40 | H-LP LH | 15 | Levý světlomet (dálkové světlo) |
| 41 | H-LP RH | 15 | Pravý světlomet (dálkové světlo) |
| 42 | H-LP LL | 15 | Levý světlomet (potkávací světlo) |
| 43 | H-LP RL | 15 | Pravý světlomet (potkávací světlo) |
| 44 | HORN | 10 | Klakson |
| 45 | EFI NO.1 | 10 | Vícebodové vstřikování;
Systém sekvenčního vícebodového vstřikování; Systém inteligentního klíče. |
| 46 | ETCS | 10 | Vícebodové vstřikování;
Systém sekvenčního vícebodového vstřikování; Systém elektronického řízení klapky. |
| 47 | A / F | 20 | Senzor poměru vzduch-palivo |
| 48 | S-HORN | 7,5 | Klakson |
Typ B (pokud je přítomen)
| Pojistka | Amp [A] | Popis | |
| 1 | INV-W / P | 15 | Hybridní systém |
| 2 | IGCT NO.2 | 7,5 | Hybridní systém |
| 3 | A / CD | 10 | Systém klimatizace |
Pod přístrojovou deskou
Přední část pojistkové skříňky
Pojistková skříňka
| Pojistka | Amp [A] | Popis | |
| 1 | P / SEAT | 30 | Elektrická židle |
| 2 | POWER | 30 | Elektrická okna |
| 3 | RR DOOR RH | 25 | Elektrická okna |
| 4 | RR DOOR LH | 25 | Elektrická okna |
| 5 | FR FOG | 15 | Přední mlhová světla |
| 6 | OBD | 7,5 | Systém diagnostiky na palubě |
| 7 | FR DEF | 25 | Odmlžovač předního skla |
| 8 | STOP | 10 | Brzdová světla |
| 9 | DOOR NO.2 | 25 | Elektrická okna |
| 10 | AM1 | 7,5 | Čerpadlo vody |
| 11 | RR FOG | 7,5 | Obvod chybí |
| 12 | A/C NO.1 | 10 | Systém klimatizace |
| 13 | FUEL OPN | 7,5 | Otevření dveří palivové nádrže |
| 14 | S/ROOF | 30 | Elektricky ovládaná střecha |
| 15 | TAIL | 15 | Světla na poloze, zadní;
Osvětlení registrační značky; Přední mlhová světla; Světla přívěsu. |
| 16 | PANEL | 7,5 | Osvětlení prostoru pro cestující;
Havarijní světla; Audio systém; Odmlžovače zrcátek zpětného pohledu; Systém elektrického zamykání dveří; Vyhřívání sedadel; Systém zábavy na zadních sedadlech; Ovládání osvětlení přístrojové desky; Elektronický spínač převodovky; Převodovka; Spínače na volantu. |
| 17 | ECU IG NO.1 | 10 | Systém komunikace Multiplex;
Elektrická střecha; Systém řízení převodů elektronicky; Elektrické zadní dveře; Vyhřívání sedadel; Systém upozornění na tlak v pneumatikách; Elektronický posilovač řízení; Převodovka. |
| 18 | ECU IG NO.2 | 7,5 | VDIM |
| 19 | A/C NO.2 | 10 | Klimatizace;
FAN NO.1; FAN NO.2. |
| 20 | WASH | 20 | Stěrače a ostřikovače čelního skla |
| 21 | S-HTR | 20 | Vyhřívání sedadel |
| 22 | GAUGE NO.1 | 10 | Audio systém;
Odmlžovače zrcátek zpětného pohledu; Osvětlení couvání; Systém nabíjení; Havarijní světla; Systém kontroly trakce; Ovládání osvětlení přístrojové desky; Odmlžovač čelního skla. |
| 23 | FR WIP | 30 | Stěrače a ostřikovače čelního skla |
| 24 | RR WIP | 15 | Stěrač a ostřikovač zadního skla |
| 25 | IGN | 10 | Vícebodové vstřikování;
Systém sekvenčního vícebodového vstřikování; Systém blokování volantu; Systém inteligentního klíče; Systém airbag SRS. |
| 26 | GAUGE NO.2 | 7,5 | Ukazatele a měřidla;
Monitor zadního výhledu. |
| 27 | ECU-ACCESSORY | 7,5 | Elektrické zrcadlo zpětného pohledu;
Systém blokování převodovky; Systém inteligentního klíče. |
| 28 | ACCESSORY SOCK NO.1 | 10 | Napájecí zásuvka |
| 29 | ACCESSORY SOCK NO.1 | 20 | Napájecí zásuvka |
| 30 | RADIO NO.2 | 7,5 | Audio systém;
Systém zábavy na zadních sedadlech; Systém nabíjení; Vnitřní osvětlení; Osobní osvětlení. |
| 31 | MIR HTR | 15 | Odmlžovače zrcadla zpětného pohledu |
Toyota Highlander Hybrid (2011-2016) – schéma pojistkové skříňky
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Highlander Hybrid (2011-2016) je pojistka 28 a 29? v pojistkové skříňce na přístrojové desce (blok pojistek).
Motorový prostor
Typ A (blok pojistek na zadní straně krytu)

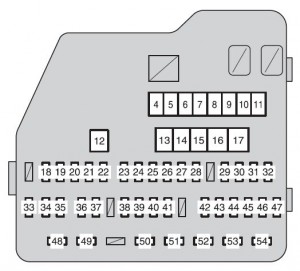

Typ A (blok pojistek)
| Pojistka | Amp [A] | Popis | |
| 1 | SPARE | 7,5 | Náhradní pojistka |
| 2 | SPARE | 15 | Náhradní pojistka |
| 3 | SPARE | 25 | Náhradní pojistka |
| 4 | HTR | 50 | Systém klimatizace |
| 5 | FAN No.1 | 50 | Elektrický ventilátor chlazení |
| 6 | FAN No.1 | 50 | Elektrický ventilátor chlazení |
| 7 | ABS NO.1 | 50 | Brzdový systém |
| 8 | RR CLR | 40 | Systém klimatizace |
| 9 | SPARE | 40 | Náhradní pojistka |
| 10 | RR DEF | 30 | Odmlžovač zadního okna |
| 11 | PBD | 30 | Napájení zadních dveří |
| 12 | HV R/B NO.2 | 50 | ABS MAIN NO.1, ABS MAIN NO.2,
BATT FAN, OIL PMP |
| 13 | HV R/B NO.1 | 30 | Hybridní systém,
PCU, IGCT č. 2 IGCT č. 3, INV W / P |
| 14 | PD | 50 | A / F, HORN, H-LP RH HI,
H-LP LH HI, H-LP RH LO, H-LP LH LO, S-HORN |
| 15 | ABS NO.2 | 50 | Brzdový systém |
| 16 | EPS | 80 | Elektrické posilovač řízení |
| 17 | DCDC | 150 | RR DOOR RH, RR DOOR LH, FR FOG,
OBD, A/C W/PMP, STOP, DOOR NO.2, AM1, P/SEAT(PS), A/C NO.1, FUEL OPN, S/ROOF, TAIL, PANEL, ECU IG NO.1, ECU IG NO.2, A/C NO.2, WASH, S-HTR, GAUGE NO.1, FR WIP, RR WIP, ECU-ACC, ACC SOCK NO.1, ACC SOCK NO.2, RADIO NO.2, P/SEAT, POWER |
| 18 | EFI MAIN | 30 | Systém vstřikování paliva multipoint;
Systém vstřikování paliva sekvenčního multipoint; EFI č. 1, EFI č. 2, EFI č. 3, F / PMP |
| 19 | TOWING | 30 | Osvětlení přívěsu |
| 20 | ST | 10 | Systém startování |
| 21 | IG2 | 30 | INJ, GAUGE NO.2, IGN |
| 22 | STRG LOCK | 20 | Systém blokování řízení |
| 23 | RADIO NO.1 | 20 | Audio systém |
| 24 | ABS MAIN NO.3 | 15 | Elektronický brzdový systém |
| 25 | AMP | 15 | Audio systém |
| 26 | HAZ | 15 | Zapni výstražná světla |
| 27 | KAPACITÉR | 158 | Impianto frenante |
| 28 | G / H | 10 | Portellone in vetro;
Systém komunikace multiplex; Osvětlení vnitřních nohou. |
| 29 | CRT | 10 | Systém zábavy na zadních sedadlech;
Audio systém. |
| 30 | ETCS | 15 | Systém vstřikování paliva multipoint;
Systém vstřikování paliva sekvenčně multipoint. |
| 31 | AM2 | 7,5 | Systém komunikace multiplex |
| 32 | ECU-B Č.2 | 7,5 | Systém klimatizace |
| 33 | HV HLAVNÝ | 10 | Hybridní systém |
| 34 | KDOME | 10 | Osvětlení na přivítání;
Osobní světla; Vnitřní osvětlení; Ukazatele a měřidla; Dodatečné osvětlení dveří; Osvětlení spínače motoru. |
| 35 | ECU-B Č.1 | 10 | Senzor řízení;
Ukazatele a měřidla; ECU hlavního těla; Bezdrátové dálkové ovládání; Systém inteligentního klíče; Napájené zadní dveře; Palubní diagnostický systém; Informační displej. |
| 36 | EFI Č.1 | 10 | Systém vstřikování paliva multipoint;
Systém vstřikování paliva sekvenčně multipoint; Systém inteligentního klíče. |
| 37 | WIP-S | 10 | Systém klimatizace |
| 38 | EFI Č.2 | 10 | Systém vstřikování paliva multipoint;
Systém vstřikování paliva sekvenčně multipoint. |
| 39 | EFI Č.3 | 10 | Systém vstřikování paliva multipoint;
Systém vstřikování paliva sekvenčně multipoint. |
| 40 | F / PMP | 15 | Palivové čerpadlo |
| 41 | INJ | 15 | Systém startování;
Systém vstřikování paliva multipoint; Systém vstřikování paliva sekvenčně multipoint. |
| 42 | DEICER | 15 | Odmrazování předního skla |
| 43 | FILTR | 10 | Kondenzátor |
| 44 | RR DEF | 10 | Odmrazovač zadního okna |
| 45 | MIR HTR | 10 | Odmrazovače vnějšího zrcadla |
| 46 | PWR OUTLET | 20 | Napájecí zásuvka |
| 47 | DOOR Č.1 | 25 | Systém komunikace multiplex |
| 48 | H-LP PRAVÝ HI | 15 | Pravý světlomet (dálkové světlo) |
| 49 | H-LP LEVÝ HI | 15 | Levý světlomet (dálkové světlo) |
| 50 | H-LP PRAVÝ LO | 15 | Pravý světlomet (potkávací světlo) |
| 51 | H-LP LEVÝ LO | 15 | Levý světlomet (potkávací světlo) |
| 52 | HORN | 10 | Klakson |
| 53 | A / F | 20 | Senzor poměru vzduch-palivo |
| 54 | S-HORN | 7,5 | Systém vstřikování paliva multipoint;
Systém vstřikování paliva sekvenčně multipoint. |
Typ B.
| Pojistka | Amp [A] | Popis | |
| 1 | PCU | 15 | Hybridní systém |
| 2 | IGCT Č.2 | 10 | Hybridní systém |
| 3 | IGCT Č.3 | 10 | Hybridní systém |
| 4 | INV W / P | 10 | Hybridní systém |
Typ C.
| Pojistka | Amp [A] | Popis | |
| 1 | ABS MAIN NO.1 | 10 | Elektronický brzdový systém |
| 2 | ABS MAIN NO.2 | 10 | Elektronický brzdový systém |
| 3 | BATT FAN | 30 | Hybridní systém |
| 4 | OIL PMP | 10 | Hybridní systém |
Pod přístrojovou deskou
Přední část pojistkové skříňky
Pojistková skříňka
| Pojistka | Amp [A] | Popis | |
| 1 | P / SEAT | 30 | Elektrické křeslo |
| 2 | POWER | 30 | Elektrická okna |
| 3 | RR DOOR RH | 25 | Elektrická okna |
| 4 | RR DOOR LH | 25 | Elektrická okna |
| 5 | FR FOG | 10 | Přední mlhová světla |
| 6 | OBD | 7,5 | Systém diagnostiky na palubě |
| 7 | A / CW / PMP | 7,5 | Systém klimatizace |
| 8 | STOP | 10 | Brzdová světla;
Elektronický brzdový systém |
| 9 | DOOR NO.2 | 25 | Elektrická okna |
| 10 | AM1 | 7,5 | Systém startování |
| 11 | P / SEAT (PS) | 30 | Elektrické křeslo |
| 12 | A/C NO.1 | 10 | Systém klimatizace |
| 13 | FUEL OPN | 7,5 | Otevření dvířek nádrže |
| 14 | S/ROOF | 20 | Elektricky otevírací střecha |
| 15 | TAIL | 15 | Boční poziční světla;
Zadní světla; Světla registrační značky; Mlhová světla; Světla přívěsu. |
| 16 | PANEL | 7,5 | Osvětlení odkládací schránky;
Osvětlení přístrojové desky; Osvětlení spínačů. |
| 17 | ECU IG NO.1 | 10 | Systém multiplexní komunikace;
Elektricky otevíratelná střecha; Elektronická převodovka; Elektrické zadní dveře; Vyhřívání sedadel; Systém varování tlaku pneumatik; Elektronický posilovač řízení; Automatické zrcadlo proti oslnění; Systém blokování převodovky. |
| 18 | ECU IG NO.2 | 7,5 | Brzdový systém |
| 19 | A/C NO.2 | 10 | Klimatizace, elektrický chladicí ventilátor |
| 20 | WASH | 20 | Stříkací tryska pro přední a zadní čelní sklo |
| 21 | S-HTR | 20 | Vyhřívání sedadel |
| 22 | GAUGE NO.1 | 10 | Audio systém;
Výstražná světla; Výstražná světla; Systém kontroly trakce; Odledování předního čelního skla; Systém monitorování zpětného pohledu; Napájecí zásuvka; Systém klimatizace. |
| 23 | FR WIP | 30 | Stěrače a trysky čelního skla |
| 24 | RR WIP | 15 | Stěrač a tryska zadního okna |
| 25 | IGN | 10 | Systém vstřikování paliva s více body;
Systém sekvenčního vstřikování paliva s více body; Systém blokování řízení; Systém inteligentního klíče; Systém airbagů SRS; Hybridní systém; Elektronický brzdový systém. |
| 26 | GAUGE NO.2 | 7,5 | Ukazatele a měřidla;
Systém monitorování zpětného pohledu. |
| 27 | ECU-ACC | 7,5 | Externí zpětná zrcátka;
Systém blokování převodovky; Systém inteligentního klíče; Systém multiplexní komunikace. |
| 28 | ACC SOCK NO.1 | 15 | Napájecí zásuvka |
| 29 | ACC SOCK NO.1 | 15 | Napájecí zásuvka |
| 30 | RADIO NO.2 | 7,5 | Audio systém;
Systém zábavy na zadních sedadlech; Vnitřní osvětlení; Osobní osvětlení. |
Zavazadlový prostor
| Pojistka | Amp [A] | Popis | |
| 1 | DC / DC_S | 7,5 | Hybridní systém |
| 2 | HLAVNÍ | 180 | Všechny elektrické prvky |
O Toyota Highlander Hybrid (2006-2016)
Toyota Highlander Hybrid z let 2006 až 2016 je populární SUV, které kombinuje výhody hybridní technologie s prostorností a komfortem. Tento model je vybaven hybridním pohonným systémem, který kombinuje benzínový motor s elektromotorem, což umožňuje efektivnější spotřebu paliva a nižší emise. Highlander Hybrid nabízí pohodlné sezení pro sedm pasažérů a velký zavazadlový prostor, což ho činí ideálním pro rodiny. Vozidlo je známé svou spolehlivostí a bezpečnostními prvky, včetně pokročilých systémů asistence řidiče.
Schéma pojistkové skříňky Toyota Highlander Hybrid
Tato stránka zobrazuje schéma pojistkové skříňky pro Toyota Highlander Hybrid, která je nezbytná pro identifikaci a údržbu elektrických systémů vozidla. V tomto modelu jsou pojistkové skříňky typicky umístěny pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnou provoz vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích.
