Toyota Prius XW20 (2004-2009) – pojistková skříňka

V tomto článku naleznete diagramy pojistkové skříňky Toyota Prius XW20 (2004–2009), informace o poloze pojistkových panelů uvnitř vozu a přiřazení každé pojistky (rozložení pojistek).

Obsah

Toggle

Toyota Prius XW20 (2004-2007) – schéma pojistky

Rok výroby: 2004, 2005, 2006, 2007.

Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Prius XW20 (2004-2007) je pojistka 19 v rozvaděči pojistek na přístrojové desce.

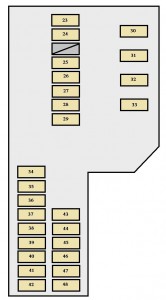

Motorový prostor

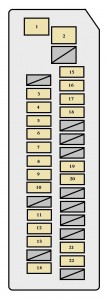

Přístrojová deska

Zavazadlový prostor

Pojistky

Pojistka		Amp [A]	Popis
1	PWR	30	Elektrická okna
2	DEF	40	Odmlžovač zadního okna
3	M / HTR	15	Vyhřívání vnějšího zrcátka
4	WIP	30	Stěrač předního skla
5	RR WIP	15	Stěrač zadního skla
6	WSH	20	Ostřikovač skel
7	ECU-IG	7,5	Inteligentní přístupový a startovací systém; Elektrická okna; Informační displej; Elektrické posilování řízení; Antivirový systém.
8	GAUGE	10	Počítadlo kilometrů a ukazatele; Zadní světla; Výstražná světla; Elektrická okna.
9	OBD	7,5	Systém palubní diagnostiky
10	STOP	7,5	Brzdová světla
11	DOOR	25	Elektrický uzamykací systém
12	ACC − B	25	Pojistky „POWER OUTLET“, „ACC“
13	ECU − B	15	Informační displej; Elektrická okna; Klimatizace.
14	AM1	7,5	Hybridní systém
15	TAIL	10	Zadní světla; Osvětlení registrační značky; Parkovací světla.
16	PANEL	7,5	Informační displej; Hodiny; Audio systém; Osvětlení přístrojové desky.
17	A / C (HTR)	10	Klimatizační systém
18	FR DOOR	20	Elektrická okna
19	PWR OUTLET	15	Napájecí zásuvka
20	ACC	7,5	Audio systém; Informační displej; Hodiny.
21	PWR OUTLET FR	15	Napájecí zásuvka
22	IGN	7,5	Hybridní systém; Systém imobilizace hybridního vozidla; Airbag SRS.
23	SPARE	30	Rezerva
24	SPARE	15	Rezerva
25	DRL	7,5	Systém denního svícení
26	H − LP LO RH	15	Pravý světlomet (neoslňující)

Leggere  Toyota Supra IV (1992-2002) – pojistková skříňka

10 (vozidla s halogenovým světlometem)
27	H − LP LO LH	15	Světlomet levý (tlumené světlo)
		10 (vozidla s halogenovým světlometem)
28	H-LP HI RH	10	Světlomet pravý (dálkové světlo)
29	H − LP HI LH	10	Světlomet levý (dálkové světlo)
30	EFI	15	Systém vícebodového vstřikování; Systém sekvenčního vícebodového vstřikování.
31	AM2	15	Pojistka „IGN“; Instalace zapalování.
32	HORN	10	Klakson
33	HEV	20	Hybridní systém
34	P CON MAIN	7,5	Systém parkovací kontroly; Systém imobilizace hybridního vozidla.
35	P CON MTR	30	Systém parkovací kontroly
	ABS − 1	25	Systém proti zablokování
36	ETCS	10	Elektronický systém kontroly akcelerátoru
37	BATT FAN	10	Ventilátor chlazení baterie
38	HAZ	10	Směrovky; Výstražná světla.
39	DOME	15	Audio systém; Vnitřní osvětlení; Inteligentní systém zapínání a vypínání; Počítadlo kilometrů a ukazatele; Směrovky; Osvětlení zavazadlového prostoru; Hodiny.
40	ABS MAIN3	15	Systém proti zablokování
41	ABS MAIN2	10	Systém proti zablokování
42	ABS MAIN1	10	Systém proti zablokování
43	FR FOG	15	Mlhová světla
44	CHS W / P	10	CHS W / P
45	AMP	30	Systém zesílení
46	PTC HTR2	30	PTC ohřívač
47	PTC HTR1	30	PTC ohřívač
48	CDS FAN	30	Elektrický chladicí ventilátor
49	DC / DS-S	5	Invertor a měnič
50	MAIN	120	Hybridní systém

Toyota Prius XW20 (2008-2009) – schéma pojistky

Rok výroby: 2008, 2009.

Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Prius XW20 (2008-2009) je pojistka 19 v pojistkové skříňce na straně řidiče.

Přístrojová deska na straně řidiče

Motorový prostor

Zavazadlový prostor

Pojistka		Amp [A]	Popis
1	PWR	30	Elektrická okna
2	DEF	Odmlžovač zadního okna
3	M / HTR	15	Vyhřívání vnějšího zrcátka
4	WIP	30	Přední stěrače
5	RR WIP	15	Zadní stěrač
6	WSH	20	Ostřikovač skel
7	ECU-IG	7,5	Inteligentní systém přístupu a startování; Elektrická okna; Informační displej; Elektrické posilování řízení; Antivandalismus.
8	GAUGE	10	Otáčkoměr a ukazatele; Osvětlení couvání; Výstražná světla; Elektrická okna.
9	OBD	7,5	Systém palubní diagnostiky
10	STOP	7,5	Brzdová světla
11	DOOR	25	Elektrický uzamykací systém
12	ACC − B	25	Pojistky „POWER OUTLET“, „ACC“
13	ECU − B	15	Dotykový displej; Elektrická okna; Systém klimatizace.
14	AM1	7,5	Hybridní systém
15	TAIL	10	Zadní světla; Osvětlení registrační značky; Parkovací světla.
16	PANEL	7,5	Dotykový displej; Hodiny; Audio systém; Osvětlení přístrojové desky.
17	A / C (HTR)	10	Systém klimatizace
18	FR DOOR	20	Elektrická okna
19	PWR OUTLET	15	Napájecí zásuvka
20	ACC	7,5	Audio systém; Dotykový displej; Hodiny.
21	PWR OUTLET FR	15	Napájecí zásuvka
22	IGN	7,5	Hybridní systém; Systém imobilizace hybridního vozidla; Airbag SRS.
23	SPARE	30	Rezerva
24	SPARE	15	Rezerva
25	DRL	7,5	Systém denního svícení
26	H − LP LO RH	15 * 2	Pravý světlomet (dálkové světlo)

Leggere  Toyota RAV 4 I (1994-2000) – baterie

10 * 1
27	H − LP LO LH	15 * 2	Světlomet levý (tlumené světlo)
		10 * 1
28	H-LP HI RH	10	Světlomet pravý (dálkové světlo)
29	H − LP HI LH	10	Světlomet levý (dálkové světlo)
30	EFI	15	Systém vstřikování paliva s více body; Systém sekvenčního vstřikování paliva s více body.
31	AM2	15	Pojistka „IGN“, systém zapalování
32	HORN	10	Klakson
33	HEV	20	Hybridní systém
34	P CON MAIN	7,5	Systém kontroly parkování; Systém imobilizace hybridního vozidla.
35	ABS − 1	25	Systém proti zablokování
36	ETCS	10	Elektronický systém kontroly akcelerátoru
37	BATT FAN	10	Ventilátor chlazení baterie
38	HAZ	10	Směrovky, výstražná světla
39	DOME	15	Audio systém; Vnitřní osvětlení; Inteligentní systém zapínání a vypínání; Otáčkoměr a měřidla; Směrovky; Osvětlení zavazadlového prostoru; Hodiny.
40	ABS MAIN3	15	Systém proti zablokování
41	ABS MAIN2	10	Systém proti zablokování
42	ABS MAIN1	10	Systém proti zablokování
43	FR FOG	15	Mlhová světla
44	CHS W / P	10	CHS W / P
45	AMP	30	Systém zesílení
46	PTC HTR2	30	PTC ohřívač
47	PTC HTR1	30	PTC ohřívač
48	CDS FAN	30	Elektrický ventilátor chlazení
49	DC / DS-S	5	Invertor a konvertor
50	MAIN	120	Hybridní systém
* 1: Vozidla s halogenovými světly (tlumené světlo) * 2: Vozidla s výbojkovými světly (tlumené světlo)
