Toyota Prius Plug-in Hybrid (2010-2015) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota Prius Plug-in Hybrid (2010–2015), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Toyota Prius Plug-in Hybrid (2010) – schéma pojistkové skříňky
Rok výroby: 2010.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Prius Plug-in Hybrid (2010) je pojistka 1 v pojistkové skříňce (panel ovládání na levé straně).

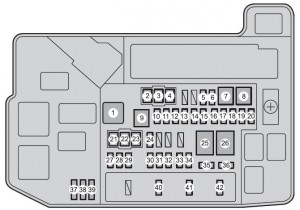

Motorový prostor
| Pojistka | Amp [A] | Popis | |
| 1 | DC / DC | 120 | DC / DC měnič |
| 2 | HTR | 50 | Systém klimatizace |
| 3 | CDS | 30 | Elektrické chladicí ventilátory |
| 4 | RDI | 40 | Elektrické chladicí ventilátory |
| 5 | ENG W / P | 30 | Systém chlazení |
| 6 | ABS MAIN NO.2 | 7,5 | Systém prevence zablokování kol |
| 7 | PTC1 | 50 | Systém klimatizace |
| 8 | PTC2 | 50 | Systém klimatizace |
| 9 | PTC3 | 50 | Systém klimatizace |
| 10 | FUEL OPN | 7,5 | Otevření dveří nádrže na palivo |
| 11 | IGCT | 30 | PCU, IGCT č. 2, IGCT č. 3 |
| 12 | DC / DC-S | 5 | Invertor a měnič |
| 13 | P CON MAIN | 7,5 | Systém řízení parkování, převodovka |
| 14 | AM2 | 7,5 | Systém správy energie |
| 15 | ECU-B2 | 7,5 | Inteligentní systém klíčů |
| 16 | ECU-B4 | 7,5 | Hybridní baterie (baterie trakce) |
| 17 | ECU-B3 | 10 | Systém klimatizace |
| 18 | TURN & HAZ | 10 | Aktivace signálních světel |
| 19 | ETCS | 10 | Vícenásobné vstřikování paliva;
Systém sekvenčního vstřikování paliva. |
| 20 | ABS MAIN NO.1 | 25 | Systém prevence zablokování kol |
| 21 | P / I 2 | 40 | Systém kontroly parkování;
Klaksón; Světlomet pravý (tlumené světlo); Světlomet levý (tlumené světlo); Obrysová světla. |
| 22 | ABS MTR 1 | 30 | Systém prevence zablokování kol |
| 23 | ABS MTR 2 | 30 | Systém prevence zablokování kol |
| 24 | H-LP HI MAIN | 20 | H-LP HI PR, H-LP HI LH;
Spínač světlometů; Systém denního svícení. |
| 25 | P / I 1 | 60 | IG2, EFI MAIN, BATT FAN |
| 26 | EPS | 60 | Elektrické posilování řízení |
| 27 | PCU | 10 | Invertor a konvertor |
| 28 | IGCT NO.2 | 10 | Hybridní systém;
Systém kontroly parkování; Systém řízení energie; Invertor a konvertor. |
| 29 | MIR HTR | 10 | Odmlžovače zrcátka zpětného pohledu |
| 30 | RAD NO.1 | 15 | Audio systém;
Systém navigace. |
| 31 | DOME | 10 | Dodatečné osvětlení dveří;
Osobní osvětlení; Vnitřní osvětlení; Osvětlení kosmetického zrcátka; Elektrické posilování řízení. |
| 32 | ECU-B | 7,5 | Inteligentní systém klíčů;
Multiplexový komunikační systém; Osobní světla; Ukazatele a měřidla. |
| 33 | H-LP LH HI | 10 | Světlomet levý (dálkové světlo) |
| 34 | H-LP RH HI | 10 | Světlomet pravý (dálkové světlo) |
| 35 | EFI NO.2 | 10 | Vícenásobné vstřikování paliva;
Systém sekvenčního vstřikování paliva. |
| 36 | IGCT NO.3 | 10 | Systém chlazení |
| 37 | SPARE | 30 | Náhradní pojistky |
| 38 | SPARE | 10 | Náhradní pojistky |
| 39 | SPARE | 7,5 | Náhradní pojistky |
| 40 | EFI MAIN | 20 | Vícenásobné vstřikování paliva;
Systém sekvenčního vstřikování paliva; EFI č. 2. |
| 41 | BATT FAN | 20 | Ventilátor chlazení baterie |
| 42 | IG2 | 20 | Vícenásobné vstřikování paliva;
Systém sekvenčního vstřikování paliva; MET-IGN; IGN; Systém řízení výkonu. |

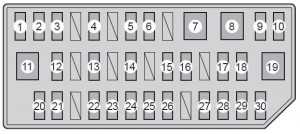

Boční panel přístrojů
| Pojistka | Amp [A] | Popis | |
| 1 | CIG | 15 | Elektrická zásuvka;
Zapalovač. |
| 2 | ECU-ACC | 10 | Multiplexový komunikační systém;
Externí zpětná zrcátka; Systém asistence řidiče; Audio systém; Navigační systém. |
| 3 | PWR OUTLET | 15 | Elektrická zásuvka |
| 4 | SEAT HTR FR | 10 | Vyhřívání sedadla |
| 5 | SEAT HTR FL | 10 | Vyhřívání sedadla |
| 6 | DOOR NO.1 | 25 | Elektrický uzamykací systém |
| 7 | PSB | 30 | Obvod chybí |
| 8 | PWR SEAT FR | 30 | Obvod chybí |
| 9 | DBL LOCK | 25 | Obvod chybí |
| 10 | FR FOG | 15 | Mlhová světla |
| 11 | PWR SEAT FL | 30 | Obvod chybí |
| 12 | OBD | 7,5 | Systém diagnostiky na palubě |
| 13 | RR FOG | 7,5 | Obvod chybí |
| 14 | STOP | 10 | Brzdová světla;
Vysoké brzdové světlo; Brzdový systém; Systém řízení výkonu; Systém asistence řidiče. |
| 15 | P FR DVEŘE | 25 | Elektrická okna |
| 16 | D FR DVEŘE | 25 | Elektrická okna |
| 17 | DVEŘE RR | 25 | Elektrická okna |
| 18 | DVEŘE RL | 25 | Elektrická okna |
| 19 | S/ROOF | 30 | Obvod chybí |
| 20 | ECU-IG Č.1 | 10 | Elektrické ventilátory chlazení;
Multiplexový komunikační systém. |
| 21 | ECU-IG Č.2 | 10 | Systém asistence řidiče;
Směrový indikátor a senzor G; Brzdový systém; Elektrický posilovač řízení; Navigační systém; Systém upozornění na tlak v pneumatikách; Napínače bezpečnostních pásů; Audio systém; Výstražná světla; Směrovky; Stěrače čelního skla. |
| 22 | GAUGE | 10 | Kontrolka;
Indikátory a měřidla, která připomínají připnout bezpečnostní pás předního cestujícího. |
| 23 | A / C | 10 | Systém klimatizace;
Dálkový klimatizační systém. |
| 24 | WASHER | 15 | Ostřikovač čelního skla |
| 25 | RR WIP | 20 | Stěrač a ostřikovač zadního skla |
| 26 | WIP | 30 | Stěrače |
| 27 | MET | 7,5 | Indikátory a měřidla |
| 28 | IGN | 10 | Brzdový systém;
Systém asistence řidiče; Vícenásobné vstřikování paliva; Sekvenční systém vstřikování paliva; Systém airbagů SRS; Senzor pro detekci cestujících; Systém správy výkonu; Inteligentní systém klíčů. |
| 29 | PANEL | 10 | Systém klimatizace;
Výstražná světla; Vyhřívání sedadel; Převodovka; Spínač polohy „P“; Navigační systém; Dálková klimatizace; Kontrolka upozornění na bezpečnostní pás předního cestujícího; Osvětlení odkládací schránky; Hodiny; Audio systém. |
| 30 | TAIL | 10 | Parkovací světla, zadní;
Osvětlení registrační značky; Mlhová světla; Boční poziční světla. |
Toyota Prius Plug-in Hybrid (2013) – schéma pojistkové skříňky (evropská verze)
Rok výroby: 2013.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Prius Plug-in Hybrid (2013) je pojistka 1 v pojistkové skříňce na přístrojové desce.

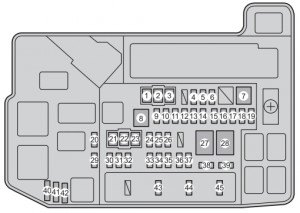

Pojistková skříňka v zadním prostoru
| Č. | Amp [A] | Popis | |
| 1 | HTR | 50 | Systém klimatizace |
| 2 | RDI | 30 | Elektrické chladicí ventilátory |
| 3 | CDS | 30 | Elektrické chladicí ventilátory |
| 4 | S-HORN | 10 | S-HORN |
| 5 | ENG W / P | 30 | Systém chlazení |
| 6 | ABS MAIN NO.2 | 7,5 | Systém prevence zablokování kol |
| 7 | H-LP CLN | 30 | Čistič světlometů |
| 8 | P-CON MTR | 30 | Ovládání polohy P;
Převodovka. |
| 9 | AMP NO.1 | 30 | Audio systém |
| 10 | IGCT | 30 | PCU;
IGCT č. 2; IGCT č. 3. |
| 11 | DC / DC-S | 5 | Invertor a konvertor |
| 12 | P CON MAIN | 7,5 | Ovládání polohy P;
Spínač polohy P. |
| 13 | AM2 | 7,5 | Správa energie |
| 14 | ECU-B2 | 7,5 | Inteligentní systém vstupu a startování;
Hybridní systém |
| 15 | MAYDAY / DCM | 10 | Chybějící obvod |
| 16 | PIMR | 10 | Systém nabíjení |
| 17 | TURN & HAZ | 10 | Zapněte světla signalizace |
| 18 | ETCS | 10 | Systém vícebodového vstřikování paliva;
Systém sekvenčního vícebodového vstřikování paliva. |
| 19 | ABS MAIN NO.1 | 20 | Systém prevence zablokování kol |
| 20 | H-LP LH LO | 15 | Levý světlomet (potkávací světlo) |
| 21 | P / I 2 | 40 | Ovládání polohy P;
Klaksón; Potkávací světla; Světla couvání. |
| 22 | ABS MTR 1 | 30 | Systém prevence zablokování kol |
| 23 | ABS MTR 2 | 30 | Systém prevence zablokování kol |
| 24 | H-LP HI MAIN | 20 | Dálková světla |
| 25 | DRL | 7,5 | Denní světla |
| 26 | AMP NO.2 | 30 | Audio systém, navigační systém |
| 27 | P / I 1 | 60 | IG2, EFI MAIN, BATT FAN |
| 28 | EPS | 60 | Elektrický posilovač řízení |
| 29 | H-LP RH LO | 15 | Pravý světlomet (potkávací světlo) |
| 30 | PCU | 10 | Invertor a konvertor |
| 31 | IGCT No.2 | 10 | Hybridní systém;
Kontrola polohy P; Správa výkonu; Systém vícebodového vstřikování paliva; Systém sekvenčního vícebodového vstřikování paliva. |
| 32 | MIR HTR | 10 | Ohřívače vnějšího zrcátka |
| 33 | RAD NO.1 | 15 | Audio systém;
Navigační systém. |
| 34 | DOME | 10 | Dodatečné osvětlení dveří;
Osvětlení zavazadlového prostoru; Osobní osvětlení; Vnitřní osvětlení; Osvětlení nohou; Osvětlení zrcátka; Vnitřní zrcátko. |
| 35 | ECU-B | 7,5 | Inteligentní systém vstupu a startování;
Osobní světla; Ukazatele a měřidla; Výstražná světla. |
| 36 | H-LP LH HI | 10 | Levý světlomet (dálkové světlo) |
| 37 | H-LP RH HI | 10 | Pravý světlomet (dálkové světlo) |
| 38 | EFI NO.2 | 10 | Systém vícebodového vstřikování paliva;
Systém sekvenčního vícebodového vstřikování paliva. |
| 39 | IGCT NO.3 | 10 | Systém chlazení |
| 40 | SPARE | 30 | Náhradní pojistka |
| 41 | SPARE | 10 | Náhradní pojistka |
| 42 | SPARE | 7,5 | Náhradní pojistka |
| 43 | EFI MAIN | 20 | Systém vícebodového vstřikování paliva;
Systém sekvenčního vícebodového vstřikování paliva; Systém chlazení; EFI č. 2. |
| 44 | BATT FAN | 20 | Ventilátor chlazení baterie |
| 45 | IG2 | 20 | Systém vícebodového vstřikování paliva;
Systém sekvenčního vícebodového vstřikování paliva; MET; IGN; Správa výkonu. |

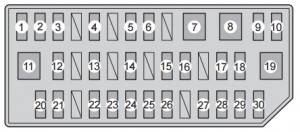

Pojistková skříňka pod přístrojovou deskou (levá strana)
| Č. | Amp [A] | Popis | |
| 1 | CIG | 15 | Elektrická zásuvka;
Zapalovač cigaret. |
| 2 | ECU-ACC | 10 | Multiplexový komunikační systém;
Vnitřní zpětná zrcátka; Systém asistence řidiče; Audio systém; Navigační systém; Inteligentní systém asistence při parkování. |
| 3 | PWR OUTLET | 15 | Elektrická zásuvka |
| 4 | SEAT HTR FR | 10 | Vyhřívání sedadla |
| 5 | SEAT HTR FL | 10 | Vyhřívání sedadla |
| 6 | DOOR NO.1 | 25 | Elektrický uzamykací systém |
| 7 | PSB | 30 | Systém bezpečnosti proti kolizím |
| 8 | PWR SEAT FR | 30 | Bederní opěrka předního sedadla |
| 9 | DBL LOCK | 25 | DBL LOCK |
| 10 | FR FOG | 7,5 | Přední mlhová světla |
| 11 | PWR SEAT FL | 30 | Bederní opěrka předního sedadla |
| 12 | OBD | 7,5 | Systém diagnostiky na palubě |
| 13 | RR FOG | 7,5 | Zadní mlhové světlo |
| 14 | STOP | 10 | Brzdová světla, vysoké brzdové světlo;
Brzdový systém; Systém asistence řidiče. |
| 15 | P FR DVEŘE | 25 | Elektrická okna |
| 16 | P FR DVEŘE | 25 | Elektrická okna |
| 17 | DVEŘE RR | 25 | Elektrická okna |
| 18 | DVEŘE RL | 25 | Elektrická okna |
| 19 | S / STŘECHA | 30 | Chybějící obvod |
| 20 | ECU-IG Č.1 | 10 | Elektrické ventilátory chlazení;
Multiplexový komunikační systém. |
| 21 | ECU-IG Č.2 | 10 | Systém asistence pro řidiče;
Systém bezpečnosti proti kolizím; Vnitřní zrcátko; Senzor náklonu a G; Brzdový systém; Navigační systém; Napínače bezpečnostních pásů; Audio systém; Výstražná světla; Směrovky; Stěrače; Čištění světlometů. |
| 22 | MĚŘIDLO | 10 | Systém vyrovnávání světlometů;
Ukazatele a měřidla, |
| 23 | A / C | 10 | Systém klimatizace;
Dálkový systém klimatizace. |
| 24 | OSTŘIKOVAČ | 15 | Ostřikovač skel |
| 25 | RR WIP | 20 | Stěrač a ostřikovač zadního skla |
| 26 | WIP | 30 | Stěrače |
| 27 | MET | 7,5 | Otáčkoměr a měřidla |
| 28 | IGN | 10 | Brzdový systém;
Systém asistence pro řidiče; Vícebodový systém vstřikování paliva; Sekvenční vícebodový systém vstřikování paliva; Systém airbagů SRS; Řízení výkonu; Inteligentní systém vstupu a startování; Výstražné světlo na připnutí bezpečnostního pásu předního pasažéra. |
| 29 | PANEL | 10 | Systém klimatizace;
Osobní osvětlení; Vyhřívání sedadel; Převodovka; Spínač polohy P; Navigační systém; Dálkový systém klimatizace; Inteligentní parkovací systém; Čištění světlometů; Výstražné světlo na připnutí bezpečnostního pásu předního pasažéra; Systém vyrovnávání světlometů; Osvětlení odkládací schránky; Hodiny; Zvuk systému; Spínač MPH nebo km/h. |
| 30 | ZADNÍ | 10 | Systém vyrovnávání světlometů;
Přední poziční světla; Zadní světla; Osvětlení registrační značky; Přední mlhová světla; Zadní mlhové světlo. |
Toyota Prius Plug-in Hybrid (2011-2015) – schéma pojistkové skříňky
Rok výroby: 2011, 2012, 2013, 2014, 2015.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Prius Plug-in Hybrid (2011-2015) je pojistka 1 v pojistkové skříňce (boční panel přístrojů na levé straně).

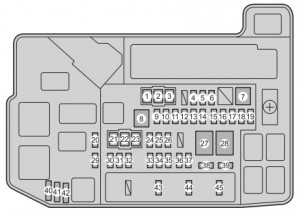

Pojistková skříňka v motorovém prostoru
| Pojistka | Amp [A] | Popis | |
| 1 | HTR | 50 | Systém klimatizace |
| 2 | RDI | 30 | Elektrické chladicí ventilátory |
| 3 | CDS | 30 | Elektrické chladicí ventilátory |
| 4 | S-HORN | 10 | Klaksón |
| 5 | ENG W / P | 30 | Systém chlazení |
| 6 | ABS MAIN NO.2 | 7,5 | Systém prevence zablokování kol |
| 7 | H-LP CLN | 30 | Prostředek na čištění světlometů |
| 8 | P-CON MTR | 30 | Systém kontroly polohy P;
Převodovka. |
| 9 | AMP NO.1 | 30 | Audio systém |
| 10 | IGCT | 30 | PCU, IGCT č. 2, IGCT č. 3 |
| 11 | DC / DC-S | 5 | Invertor a konvertor |
| 12 | P CON MAIN | 7,5 | Systém kontroly polohy P;
Spínač polohy P. |
| 13 | AM2 | 7,5 | Systém správy energie |
| 14 | ECU-B2 | 7,5 | Inteligentní přístupový a startovací systém;
Hybridní systém. |
| 15 | MAYDAY / DCM | 10 | Chybějící obvod |
| 16 | PIMR | 10 | Systém nabíjení |
| 17 | TURN & HAZ | 10 | Aktivuje světla signalizace |
| 18 | ETCS | 10 | Systém vícebodového vstřikování;
Systém sekvenčního vícebodového vstřikování. |
| 19 | ABS MAIN NO.1 | 20 | Systém prevence zablokování kol |
| 20 | H-LP LH LO | 15 | Levý světlomet (tlumené světlo) |
| 21 | P / I 2 | 40 | Systém kontroly polohy P;
Klaksón; Tlumená světla; Světla couvání. |
| 22 | ABS MTR 1 | 30 | Systém prevence zablokování kol |
| 23 | ABS MTR 2 | 30 | Systém prevence zablokování kol |
| 24 | H-LP HI MAIN | 20 | Dálková světla |
| 25 | DRL | 7,5 | Denní světla |
| 26 | AMP NO.2 | 30 | Audio systém, navigační systém |
| 27 | P / I 1 | 60 | IG2, EFI MAIN, BATT FAN |
| 28 | EPS | 60 | Elektrické posilování řízení |
| 29 | H-LP RH LO | 15 | Pravý světlomet (tlumené světlo) |
| 30 | PCU | 10 | Invertor a konvertor |
| 31 | IGCT NO.2 | 10 | Hybridní systém;
Systém řízení polohy P; Systém správy výkonu; Multipointový vstřikovací systém; Sekvenční multipointový vstřikovací systém. |
| 32 | MIR HTR | 10 | Odmlžovače vnějšího zrcátka |
| 33 | RAD NO.1 | 15 | Audio systém, navigační systém |
| 34 | DOME | 10 | Dodatečné osvětlení dveří;
Osvětlení zavazadlového prostoru; Osobní osvětlení; Vnitřní osvětlení; Osvětlení nohou; Osvětlení kosmetického zrcátka; Vnitřní zrcátko. |
| 35 | ECU-B | 7,5 | Inteligentní systém přístupu a startování;
Osobní světla; Ukazatele a měřidla; Výstražná světla. |
| 36 | H-LP LH HI | 10 | Levý světlomet (dálkové světlo) |
| 37 | H-LP RH HI | 10 | Pravý světlomet (dálkové světlo) |
| 38 | EFI NO.2 | 10 | Multipointový vstřikovací systém;
Sekvenční multipointový vstřikovací systém. |
| 39 | IGCT NO.3 | 10 | Systém chlazení |
| 40 | SPARE | 30 | Náhradní pojistka |
| 41 | SPARE | 10 | Náhradní pojistka |
| 42 | SPARE | 7,5 | Náhradní pojistka |
| 43 | EFI MAIN | 20 | Multipointový vstřikovací systém;
Sekvenční multipointový vstřikovací systém; Systém chlazení; EFI č. 2. |
| 44 | BATT FAN | 20 | Ventilátor chlazení baterie |
| 45 | IG2 | 20 | Multipointový vstřikovací systém;
Sekvenční multipointový vstřikovací systém; MET; IGN; Systém správy výkonu. |

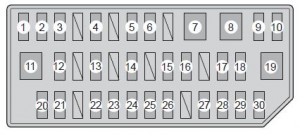

Panel přístrojů na levé straně
| Pojistka | Amp [A] | Popis | |
| 1 | CIG | 15 | Elektrická zásuvka;
Zapalovač cigaret |
| 2 | ECU-ACC | 10 | Multiplexový komunikační systém;
Externí zrcátka; Systém asistence řidiče; Audio systém; Navigační systém; Inteligentní systém parkovací asistence. |
| 3 | PWR OUTLET | 15 | Elektrická zásuvka |
| 4 | SEAT HTR FR | 10 | Vyhřívání sedadla |
| 5 | SEAT HTR FL | 10 | Vyhřívání sedadla |
| 6 | DOOR NO.1 | 25 | Elektrický uzamykací systém |
| 7 | PSB | 30 | Systém proti kolizi |
| 8 | PWR SEAT FR | 30 | Bederní opěrka předního sedadla |
| 9 | DBL LOCK | 25 | DBL LOCK |
| 10 | FR FOG | 7,5 | Přední mlhová světla |
| 11 | PWR SEAT FL | 30 | Bederní opěrka předního sedadla |
| 12 | OBD | 7,5 | Systém palubní diagnostiky |
| 13 | RR FOG | 7,5 | Zadní mlhové světlo |
| 14 | STOP | 10 | Brzdová světla;
Vysoké brzdové světlo; Systém brzdění; Systém asistence řidiče. |
| 15 | P FR DVEŘE | 25 | Elektrická okna |
| 16 | D FR DVEŘE | 25 | Elektrická okna |
| 17 | DVEŘE RR | 25 | Elektrická okna |
| 18 | DVEŘE RL | 25 | Elektrická okna |
| 19 | S/ROOF | 30 | Obvod chybí |
| 20 | ECU-IG Č.1 | 10 | Elektrické ventilátory chlazení;
Multiplexový komunikační systém. |
| 21 | ECU-IG Č.2 | 10 | Systém asistence řidiče;
Systém proti kolizi; Vnitřní zrcátko; Senzor náklonu a G; Brzdový systém; Navigační systém; Napínače bezpečnostních pásů; Audio systém; Výstražná světla; Směrovky; Stěrače čelního skla; Čištění světlometů. |
| 22 | GAUGE | 10 | Systém vyrovnávání světlometů;
Ukazatele a měřidla. |
| 23 | A / C | 10 | Systém klimatizace;
Dálkový systém klimatizace. |
| 24 | WASHER | 15 | Stříkací tryska čelního skla |
| 25 | RR WIP | 20 | Stěrač a stříkací tryska zadního okna |
| 26 | WIP | 30 | Stěrače |
| 27 | MET | 7,5 | Čítač a měřidla |
| 28 | IGN | 10 | Brzdový systém;
Systém asistence řidiče; Vícebodový vstřikovací systém; Sekvenční vícebodový vstřikovací systém; Systém airbagů SRS; Systém správy výkonu; Inteligentní přístupový a startovací systém; Výstražné světlo pro bezpečnostní pás předního cestujícího. |
| 29 | PANEL | 10 | Systém klimatizace;
Osobní osvětlení; Vyhřívání sedadel; Převodovka; Spínač polohy P; Navigační systém; Dálková klimatizace; Inteligentní parkovací systém; Čištění světlometů; Výstražné světlo pro bezpečnostní pás předního cestujícího; Systém vyrovnávání světlometů; Osvětlení odkládací schránky; Hodiny; Zvuk systému; Spínač MPH nebo km/h. |
| 30 | ZADNÍ | 10 | Systém vyrovnávání světlometů;
Přední poziční světla; Zadní světla; Osvětlení registrační značky; Přední mlhová světla; Zadní mlhové světlo. |
O Toyota Prius Plug-in Hybrid (2010-2015)
Toyota Prius Plug-in Hybrid, vyráběný v letech 2010 až 2015, je průkopníkem v oblasti hybridních vozidel s možností dobíjení z externího zdroje. Tento model kombinuje efektivnost tradičního hybridního systému s výhodami elektrického pohonu, což umožňuje řidičům jezdit na krátké vzdálenosti čistě na elektřinu. Prius Plug-in Hybrid je vybaven 1.8-litrovým benzínovým motorem v kombinaci s elektromotorem, což poskytuje dostatečný výkon a zároveň nízkou spotřebu paliva. Vozidlo je známé svou spolehlivostí, nízkými emisemi a pokročilými technologickými funkcemi, které zvyšují komfort a bezpečnost jízdy.
Schéma pojistkové skříňky Toyota Prius Plug-in Hybrid
Tato stránka zobrazuje schéma pojistkové skříňky pro Toyota Prius Plug-in Hybrid, která je klíčová pro identifikaci a údržbu elektrických komponent vozidla. Typická umístění pojistkové skříňky v tomto modelu zahrnují prostor pod kapotou a interiér vozidla, obvykle v blízkosti řidičových dveří. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je nezbytná pro správnou funkci elektrických zařízení a její správná údržba zabezpečuje dlouhou životnost vozidla.
