Toyota Avensis T25 (2003-2009) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota Avensis T25 (2003–2009), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Toyota Avensis T25 (2003-2009) – popis schématu pojistkové skříňky
Rok výroby: 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Avensis T25 (2003-2009) je pojistka 9 v pojistkové skříňce v kabině.
Kabina

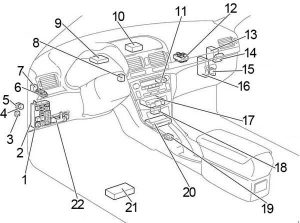

LHD

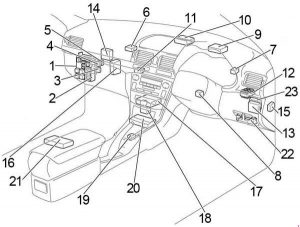

RHD
| Pojistka | Popis |
| 1 | Pojistková skříňka |
| 2 | Relé integrace |
| 3 | Relé otevření obvodu |
| 4 | Relé zadních mlhových světel |
| 5 | Relé odvlhčovače zadního okna |
| 6 | Pojistková skříňka relé |
| 7 | Relé směrových světel |
| 8 | Zesilovač transpondérového klíče |
| 9 | EPS ECU |
| 10 | Počítač s transpondérovým klíčem |
| 11 | Zesilovač antény |
| 12 | Blok připojení |
| 13 | Relé stěračů |
| 14 | Přijímač ovládání dveří |
| 15 | Řídicí jednotka ovládání úrovně světlometů |
| 16 | Motor a ECT řídicí jednotka (A / T) Řídicí jednotka motoru (M / T) |
| 17 | Jednotka ovládání klimatizace |
| 18 | Volitelný konektor (řídicí jednotka navigace) |
| 19 | Kontrola zamykání převodovky řídicí jednotka |
| 20 | Jednotka senzoru airbagu |
| 21 | Řídicí jednotka navigace |
| 22 | Pojistková skříňka dodatečná |
| 23 | RHD: řídicí jednotka proti krádeži |

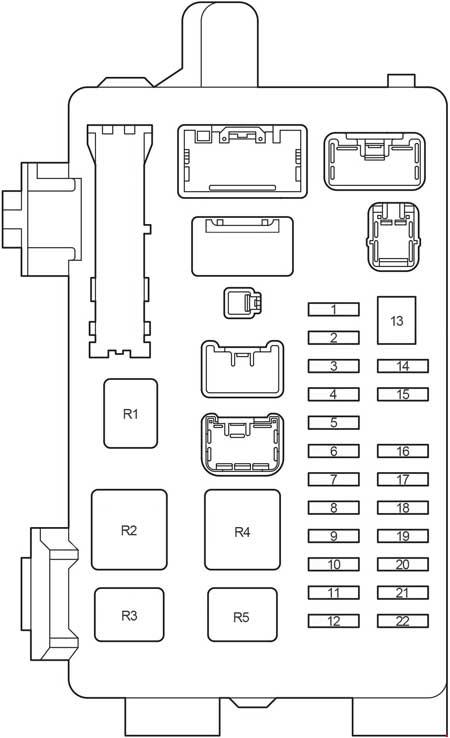

Pojistková skříňka kabiny
| Pojistka | Ampér [A] | Popis | |
| 1 | IGN | 10 | Systém airbag SRS;
Indikátor a měřidla; Systém startování; Systém vstřikování paliva multi-port; Systém vstřikování paliva sekvenčně multi-port. |
| 2 | S/ROOF | 20 | Otevíratelná střecha |
| 3 | RR FOG | 7,5 | Zadní mlhové světlo |
| 4 | FR FOG | 15 | Přední mlhové světlo;
Kontrolka. |
| 5 | AM1 | 25 | Systém startování;
Pojistky „CIG“, „RAD NO.1“. |
| 6 | PANEL | 7,5 | Osvětlení přístrojové desky;
Osvětlení palubní desky; Elektronická převodovka; Multifunkční displej; Osvětlení prostoru pro odkládání; Osvětlení konzoly; Čištění světlometů; Přední mlhové světlo; Systém parkování TOYOTA. |
| 7 | RR WIP | 20 | Zadní stěrač a ostřikovač skel |
| 8 | GAUGE2 | 7,5 | Světlo couvání;
Systém vyrovnávání světlometů; Směrová světla a výstražná světla. |
| 9 | CIG | 15 | Zapalovač cigaret |
| 10 | HTR | 10 | Vyhřívání sedadel;
Klimatizace. |
| 11 | – | – | – |
| 12 | RAD NO.1 | 7,5 | Audio systém;
Multifunkční displej; Elektrická zpětná zrcátka; Počítadlo kilometrů a měřidla; Elektrická zásuvka. |
| 13 | PWR SEAT | 30 | Elektrické sedadlo |
| 14 | TAIL | 10 | Zadní světla;
Obrysová světla; Osvětlení registrační značky; Světlo zavazadlového prostoru; Systém automatického ovládání světel; Přední mlhové světlo; Zadní mlhové světlo; Kombinovaný počítadlo kilometrů. |
| 15 | OBD2 | 7,5 | Systém palubní diagnostiky |
| 16 | P / POINT | 15 | Zásuvka napájení |
| 17 | DOOR | 25 | Systém elektrického zamykání |
| 18 | WIP | 25 | Stěrač a ostřikovač předního skla;
Čištění světlometů. |
| 19 | ECU-IG | 7,5 | Elektrické ventilátory chlazení;
Systém nabíjení; ABS; Systém kontroly stability vozidla; Elektrické posilování řízení. |
| 20 | S-HTR | 20 | Vyhřívání sedadel |
| 21 | GAUGE1 | 10 | Osvětlení spínačů;
Informační displej; Integrační relé; Ukazatele a měřidla; Systém kontroly zamykání převodovky; Elektronická převodovka; Automatické zrcátko proti oslnění; Stěrače čelního skla; Parkovací brzda. |
| 22 | STOP | 15 | Brzdové světlo;
Systém kontroly zamykání převodovky; ABS; Brzdové světlo umístěné nahoře; Systém víceportového vstřikování paliva; Systém sekvenčního víceportového vstřikování paliva. |
| Relé | |||
| R1 | – | – | |
| R2 | HTR | Ohřívač | |
| R3 | SEAT HTR | Vyhřívač sedadla | |
| R4 | IG1 | Zapalování | |
| R5 | TAIL | Zadní světla | |
Pojistková skříňka přídavná v kabině – avensis t25
| Pojistka | Ampér [A] | Popis | |
| 1 | – | – | – |
| 2 | P-RR P / W | 20 | Napájení okna |
| 3 | P-FR P / W | 20 | Napájení okna |
| 4 | D-RR P / W | 20 | Napájení okna |
| 5 | D-FR P / W | 20 | Napájení okna |
| 6 | ECU-B 1 | 7,5 | Pojistková skříňka manuální převodovky multi-módu |
| 7 | FUEL OPN | 10 | Otevření dveří nádrže paliva |
| 8 | FR DIC | 20 | Odvlhčovač předního čelního skla;
Pojistka „MIR HTR“. |
| 9 | – | – | – |
| 10 | DEF I/UP | 7,5 | Systém klimatizace |
| 11 | ST | 7,5 | Systém vstřikování paliva multi-port;
Systém sekvenčního vstřikování paliva multi-port; Informační displej; Systém startování. |
| 12 | MIR HTR | 10 | Odvlhčovač vnějšího zpětného zrcátka |
| 13 | RAD NO.2 | 15 | Audio systém;
Informační displej. |
| 14 | DOME | 7,5 | Vnitřní osvětlení;
Osobní osvětlení; Osvětlení nohou; Osvětlení dveří; Osvětlení zavazadlového prostoru; Osvětlení na pozvání. |
| 15 | ECU-B 2 | 7,5 | Systém klimatizace;
Bezdrátové ovládání zamykání dveří. |
| 16 | PWR SEAT | 30 | Elektrické sedadlo |
Pojistková skříňka kabiny
LHD
RHD
| Číslo | Relé |
| R1 | Odvlhčovač čelního skla (FR DEICER) |
| R2 | Zdroj napájení (P / POINT) |
| R3 | Světlomet přední proti mlze (FR FOG) |
| R4 | Startování (ST) |
Berline
Liftback
Station Wagon
| Číslo | Popis |
| R1 | Amplifikátor telefonního mikrofonu |
| R2 | Relé ovládání a motoru otevírací střechy |
| R3 | Motor a relé zadního stěrače |

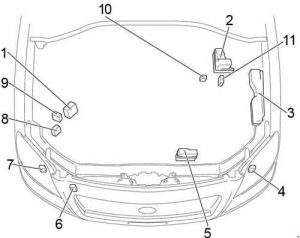

Motorový prostor
1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE
1CD-FTV
| Číslo | Popis |
| 1 | Jednotka elektronického řízení |
| 2 | Pojistková skříňka přídavná |
| 3 | Pojistková skříňka |
| 4 | Kontrola světlometů ECU LH |
| 5 | Pojistková skříňka relé |
| 6 | Relé kontroly stěrače světlometů |
| 7 | Kontrola světlometů ECU RH |
| 8 | ECU kontroly skluzu s aktorem (s VSC) |
| 9 | ECU kontroly skluzu s aktorem (bez VSC) |
| 10 | Relé žhavicí svíčky |
| 11 | Jednotka vytápění výkonu |

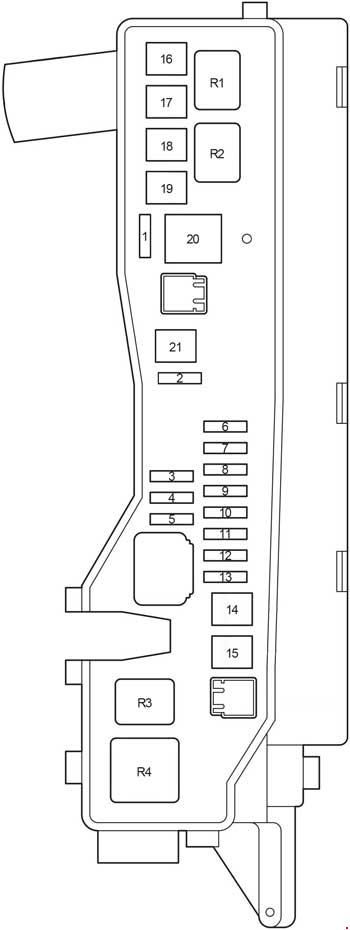

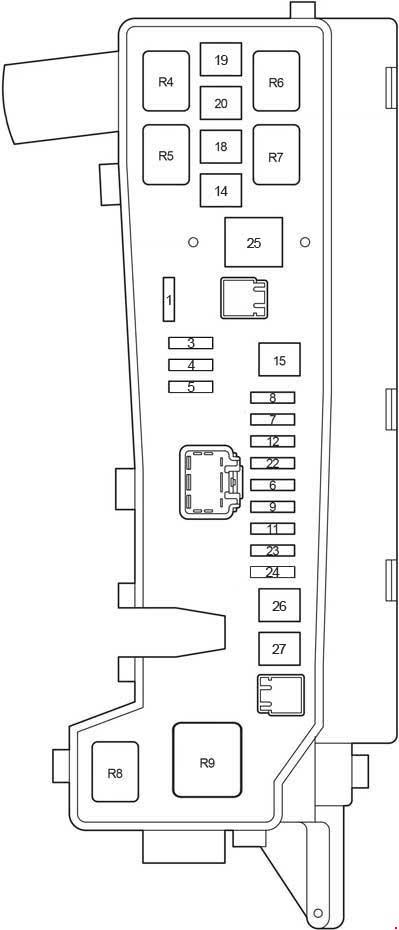

Pojistková skříňka del comparto motore – avensis t25
1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE
1CD-FTV
| Číslo | Pojistka | Ampér [A] | Popis |
| 1 | – | – | – |
| 2 | VSC | 25 | 1CD – FTV:
ABS, VSC |
| ABS | 25 | 1CD – FTV:
ABS |
|
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | – | – | – |
| 6 | ALT-S | 7,5 | Systém nabíjení |
| 7 | DCC | 30 | Pojistky „ECU-B NO.2“, „DOME“, „RAD NO.2“ |
| 8 | AM2 | 30 | Systém startování;
Pojistky „ST“, „IGN“. |
| 9 | HAZARD | 10 | Směrová světla a nouzová světla |
| 10 | F-HTR | 25 | 1CD – FTV:
Ohřívač paliva |
| 11 | HORN | 15 | Klakson |
| 12 | EFI | 20 | Systém vstřikování paliva multi-port;
Systém vstřikování paliva sekvenčně multi-port; Pojistky „EFI č. 1“, „EFI č. 2“. |
| 13 | PWR HTR | 25 | 1CD – FTV:
Elektrický ohřívač |
| 14 | RR DEF | 30 | Odvlhčovač zadního okna |
| 15 | MAIN | 40 | Čištění světlometů;
Světlomety; Pojistky „H-LP HI LH“, „H-LP HI RH“, „H-LP LH“, „H-LP RH“ |
| 16 | AM1 NO.1 | 50 | 1CD – FTV:
„ACC“, „CIG“, „RAD NO.1“, „ECU-B NO.1“, „FL P / W“, „FR P / W“, „RL P / W“, „ RR P / W “ |
| 17 | H / CLN | 30 | Čištění světlometů |
| 18 | HTR | 40 | Klimatizace;
Ohřívač. |
| 19 | CDS | 30 | Elektrický ventilátor chlazení |
| 20 | RDI | 40 | 1CD – FTV, 1ZZ-FE, 3ZZ-FE:
Elektrický chladicí ventilátor |
| 30 | 1AZ-FE, 1AZ-FSE:
Elektrický chladicí ventilátor |
||
| 21 | VSC | 50 | 1CD – FTV:
ABS, VSC |
| ABS | 40 | 1CD – FTV:
ABS |
|
| 22 | IG2 | 15 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:
Systém startování; Systém víceportového vstřikování paliva; Systém sekvenčního víceportového vstřikování paliva. |
| 23 | THROTTLE | 10 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:
Systém elektronické kontroly klapky |
| ETCS | 10 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:
Systém elektronické kontroly klapky |
|
| 24 | A / F | 20 | 1AZ-FSE, 1AZ-FE:
Senzor poměru vzduch-palivo |
| 25 | – | – | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: – |
| 26 | – | – | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: – |
| 27 | EMPS | 50 | 1ZZ-FE, 3ZZ-FE:
Elektrický posilovač řízení |
| Relé | |||
| R1 | EFI MAIN | 1CD – FTV:
Řídicí jednotka motoru |
|
| R2 | EDU | 1CD – FTV:
Řídicí jednotka motoru |
|
| R3 | FAN NO.3 | 1CD – FTV:
Elektrický chladicí ventilátor |
|
| R4 | FAN NO.1 | Elektrický chladicí ventilátor | |
| R5 | FAN NO.2 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:
Elektrický chladicí ventilátor |
|
| R6 | – | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: | |
| R7 | FAN NO.3 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:
Elektrický chladicí ventilátor |
|
| R8 | – | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: – | |
| R9 | EMPS | 1ZZ-FE, 3ZZ-FE:
Elektrický posilovač řízení |
|
Pojistková skříňka relé v motorovém prostoru
| Nr | Pojistka | Ampér [A] | Popis |
| 1 | H-LP HI LH | 10 | Světlomet levý (dálkové světlo) |
| 2 | H-LP HI RH | 10 | Světlomet pravý (dálkové světlo);
Směrovka a měřidla. |
| 3 | H-LP LH | 15 | Světlomet levý (tlumené světlo) |
| 4 | H-LP RH | 15 | Světlomet pravý (tlumené světlo) |
| Relé | |||
| R1 | HORN | Klaksón | |
| R2 | F-HTR | Zařízení na ohřev paliva | |
| R3 | H-LP | Světlomet | |
| R4 | DIM | Rezistor | |
| R5 | FAN NO.2 | Elektrický ventilátor chlazení | |
Pojistková skříňka dodatečná pro motorový prostor (1CD-FTV)
| Pojistka | Ampér [A] | Popis | |
| 1 | – | – | – |
| 2 | HTR2 | 50 | Elektrický ohřívač |
| 3 | HTR1 | 50 | Elektrický ohřívač |
| 4 | GLOW | 80 | Žhavicí svíčka |
| 5 | ALT | 140 | Relé IG1;
Relé TAIL; Relé SEAT HTR; Pojistky „H-LP CLN“, „AM1 NO.1“, „RDI“, „CDS“, „VSC“ (50A), „VSC“ (25A), „ABS“ (40A), „ABS“ (25A), „H / CLN“, „RR DEF“, „GLOW“, „HTR NO1“, „HTR NO2“, „RFGHTR“, „AM1 NO.2“, „RR FOG“, „S / ROOF“, „STOP“, „P / POINT“, „FR FOG“, „OBD2“, „DOOR“. |
| Relé | |||
| R1 | – | – | |
| R2 | HTR2 | Elektrický ohřívač | |
| R3 | HTR1 | Elektrický ohřívač | |

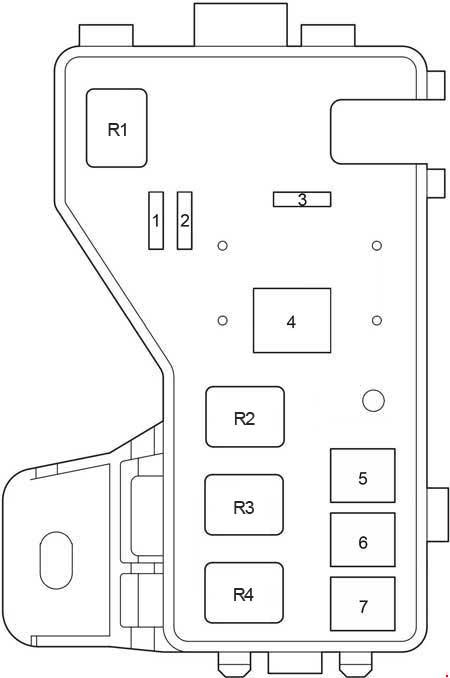

Pojistková skříňka dodatečná pro motorový prostor (1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE)
| Č. | Pojistka | Ampér [A] | Popis |
| 1 | EFI NO.1 | 10 | Systém vstřikování paliva multi-port;
Systém vstřikování paliva sekvenční multi-port. |
| 2 | EFI NO.2 | 7,5 | Systém kontroly emisí |
| 3 | VSC | 20 | ABS, VSC |
| ABS | 25 | ABS | |
| 4 | ALT | 100 | 1ZZ-FE, 3ZZ-FE:
Pojistky „AM1 NO.1“, „H-LP CLN“, „ABS“ (25A), „VSC“ (25A), „ABS“ (40A), „VSC“ (50A), „CDS“, „RDI“, „HTR“, „RR DEF“, „RR FOG“, „FR FOG“, „AM1“, „DOOR“, „STOP“, „OBD2“, „S / ROOF“, „PWR SEAT“, „P / POINT“, „TAIL“, „PANEL“, „RR WIP“, „ECU-IG“, „WIP“, „GAUGE2“, „GAUGE1“, „HTR“, „S-HTR“ |
| 120 | 1AZ-FSE, 1AZ-FE:
Pojistky „AM1 NO.1“, „H-LP CLN“, „ABS“ (25A), „VSC“ (25A), „ABS“ (40A), „VSC“ (50A), „CDS“, „RDI“, „HTR“, „RR DEF“, „RR FOG“, „FR FOG“, „AM1“, „DOOR“, „STOP“, „OBD2“, „S / ROOF“, „FOTEL PWR“, „P / POINT“, „TAIL“, „PANEL“, „RR WIP“, „ECU-IG“, „WIP“, „GAUGE2“, „GAUGE1“, „HTR“, „S-HTR“. |
||
| 5 | VSC | 40 | ABS, VSC |
| ABS | 40 | ABS | |
| 6 | AM1 NO.1 | 50 | Pojistky „PWR SEAT“, „FR DIC“, „FUEL OPN“,
„ECU-B 1“, „P-RR P / W“, „P-FR P / W“, „D-RR P / W“, „D-FR P / W“ |
| 7 | H-LP CLN | 30 | Čištění světlometů |
| Relé | |||
| R1 | INJ | Vstřikovač | |
| R2 | EFI | Jednotka řízení motoru | |
| R3 | IG2 | Zapalování | |
| R4 | A / F | Senzor poměru vzduch-palivo | |
