Toyota Land Cruiser V8 200 (2012) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota Land Cruiser V8 200 (2012), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každého fusible.
Toyota Land Cruiser V8 200 (2012) – schéma pojistkové skříňky
Rok výroby: 2012.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Land Cruiser V8 200 (2012) je pojistka 1 v pojistkové skříňce na přístrojové desce (typ A).

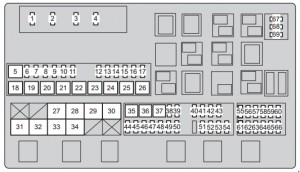

Pojistková skříňka v motorovém prostoru
| Číslo | Amp [A] | Popis | |
| 1 | A / F * 1 | 15 | Rizikový ohřívač klimatizace |
| EFI MAIN2 * 2, * 3 | 15 * 2 | VNT DRIVER, EFI, EDU | |
| 25 * 3 | |||
| 2 | HORN | 10 | Klaksón |
| 3 | EFI MAIN | 25 | EFI;
Rizikový ohřívač A/F; Čerpadlo paliva. |
| 4 | IG2 MAIN | 30 | INJ, IGN, MET |
| 5 | RR A / C | 50 | Chybějící obvod |
| 6 | SEAT-A / C LH | 25 | Ohřívače sedadel a ventilátory |
| 7 | RR S / HTR | 20 | Ohřívání zadních sedadel |
| 8 | DEICER | 20 | Rozmrazování předního stěrače |
| 9 | CDS FAN | 25 | Ventilátor kondenzátoru |
| 10 | TOW TAIL | 30 | Chybějící obvod |
| 11 | RR P / SEAT | 30 | Chybějící obvod |
| 12 | ALT-CDS | 10 | ALT-CDS |
| 13 | FR FOG | 7,5 | Přední mlhová světla |
| 14 | SECURITY | 5 | SECURITY |
| 15 | SEAT-A / C RH | 25 | Ohřívače sedadel a ventilátory |
| 16 | STOP | 15 | Brzdová světla;
Vysoké brzdové světlo; ABS; VSC; Hlavní řídicí jednotka karoserie; EFI; Přívěs. |
| 17 | AI PUMP HTR * 1 | 10 | Ohřívač čerpadla AI |
| PWR HTR * 2, * 3 | 7,5 | Elektrický ohřívač | |
| 18 | RR AUTO A / C | 50 | Zadní klimatizační systém |
| 19 | PTC-1 | 50 | Ohřívač PTC |
| 20 | PTC-2 | 50 | Ohřívač PTC |
| 21 | PTC-3 | 50 | Ohřívač PTC |
| 22 | RH-J / B | 50 | RH-J / B |
| 23 | SUB BATT | 40 | Přívěs |
| 24 | VGRS | 40 | VGRS ECU |
| 25 | H-LP CLN | 30 | Čištění světlometů |
| 26 | DEFOG | 30 | Rozmrazování zadního okna |
| 27 | AHC | 60 | AHC na 4 kolech |
| 28 | HTR | Přední klimatizace | |
| 29 | PBD | Napájení ECU zadních dveří | |
| 30 | LH-J / B | 150 | LH-J / B |
| 31 | ALT | 180 | Jakákoli pojistka |
| 32 | A/PUMP NO.1*1 | 50 | AI DRIVER |
| GLOW1 * 2, * 3 | 80 | Systém předehřevu motoru | |
| 33 | A/PUMP NO.2*1 | 50 | Chybějící obvod |
| GLOW2 * 2, * 3 | 80 | Systém předehřevu motoru | |
| 34 | HLAVNÍ | 40 | Světlomet;
HEAD LL; HEAD RL; HEAD LH; HEAD RH. |
| 35 | ABS1 | 50 | ABS |
| 36 | ABS2 | 30 | ABS |
| 37 | ST | 30 | Startovací systém |
| 38 | IMB | 7,5 | Skříňka s identifikačním kódem;
Inteligentní systém vstupu a startování stiskem; GBS. |
| 39 | AM2 | 5 | Hlavní jednotka ECU |
| 40 | DOME2 | 7,5 | Osvětlení interiéru;
Horní modul; Zadní vnitřní osvětlení. |
| 41 | ECU-B2 | 5 | Systém paměti polohy řidiče |
| 42 | AMP 2 | 30 | Audio systém |
| 43 | RSE | 7,5 | Chybějící obvod |
| 44 | TOWING | 30 | Přívěs |
| 45 | DOOR NO.2 | 25 | Hlavní jednotka ECU |
| 46 | STR LOCK | 20 | Systém zámku řízení |
| 47 | TURN-HAZ | 15 | Tachometr;
Přední směrová světla; Boční směrová světla; Zadní směrová světla; Přívěs. |
| 48 | EFI MAIN2 * 1 | 20 | Palivové čerpadlo |
| F / PMP * 2, * 3 | 20 | Chybějící obvod | |
| 49 | ETCS * 1 | 10 | EFI |
| A / F * 3 | 15 | Ohřívač klimatizace | |
| 50 | ALT-S | 5 | IC-ALT |
| 51 | AMP 1 | 30 | Audio systém |
| 52 | RAD NO.1 | 10 | Navigační systém;
Audio systém; Parkovací asistent. |
| 53 | ECU-B1 | 5 | Systém dvojitého zamykání;
Inteligentní systém vstupu a startování; Modul ventilace; Senzor náklonu a G; Systém naklápění a teleskopického řízení; Tachometr; Chladič; ECU brány; Senzor řízení; VGRS. |
| 54 | DOME1 | 5 | Systém podsvíceného vstupu, hodiny |
| 55 | HEAD LH | 15 | Dálková světla (levá) |
| 56 | HEAD LL | 15 | Potkávací světla (levá);
Systém vyrovnávání světlometů. |
| 57 | INJ | 10 | Vstřikovač;
Systém zapalování. |
| 58 | MET | 5 | Tachometr |
| 59 | IGN | 10 | Otevřený obvod;
Systém airbagů SRS; ECU brány; Inteligentní systém vstupu a startování; ABS; VSC; Systém blokování řízení; GBS. |
| 60 | DRL | 5 | Denní svícení |
| 61 | HEAD RH | 15 | Dálková světla (pravá) |
| 62 | HEAD RL | 15 | Potkávací světla (pravá) |
| 63 | EFI NO.2 | 7,5 | Systém vstřikování vzduchu;
Senzor průtoku vzduchu. |
| 64 | RR A/C NO.2 | 7,5 | Chybějící obvod |
| 65 | EFI NO.3*2, 3 | 7,5 | EGR E-VRV B2,
D-THROT SOL B2 |
| 66 | DEF N).2 | 5 | Rozmrazování vnějšího zpětného zrcátka. |
| 67 | SPARE | 5 | Náhradní pojistka |
| 68 | SPARE | 15 | Náhradní pojistka |
| 69 | SPARE | 30 | Náhradní pojistka |
* 1: Vozidla s benzínovým motorem
* 2: Vozidla s naftovým motorem (pro Rusko, Ukrajinu, Kazachstán, Ázerbájdžán, Gruzii, Arménii, Bělorusko)
* 3: Vozidla s naftovým motorem (kromě Ruska, Ukrajiny, Kazachstánu, Ázerbájdžánu, Gruzie, Arménie, Běloruska)

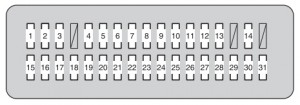

Pojistková skříňka pod přístrojovou deskou (typ A)
| Č. | Amp [A] | Popis | |
| 1 | CIG | 15 | Zapalovač cigaret |
| 2 | BK/UP LP | 10 | Zpětná světla;
Přívěs. |
| 3 | ACC | 7,5 | Audio systém;
Parkovací asistent; Skupina více displejů; ECU hlavního těla; ECU zrcadlo; Inteligentní systém vstupu a startování; Hodiny. |
| 4 | PANEL | 10 | Kontrola trakce;
Popelník; Zapalovač cigaret; Chladnička; Tempomat; Centrální uzamčení diferenciálu; Skupina displejů; Vyhřívání sedadla; Systém klimatizace; Osvětlení prostoru odkládací schránky; Výstražná světla; Audio systém; Spínač čištění světlometů; Ovládání vyrovnávání světlometů; Elektrické vyhřívání; Systém paměti polohy sedadla; Spínače vnějšího zrcátka; Horní modul; Senzor náklonu airbagů s tendencí; Spínač páky převodovky; Spínače volantu; Spínač VSC OFF; Spínač konzoly; PANEL RLY. |
| 5 | ECU-IG NO.2 | 10 | Systém klimatizace;
Vyhřívač; Horní modul; ABS; VSC; Senzor řízení; Senzor náklonu a senzor G; Centrální modul; Světlomety brzdových světel; Otevřený střešní panel; Hodiny; Zrcadlo EC. |
| 6 | WINCH | 5 | Chybějící obvod |
| 7 | A / C IG | 10 | Chladič;
Ventilátor kondenzátoru; Kompresor chladiče; Odledování zadního okna a vnějšího zrcátka; Systém klimatizace. |
| 8 | TAIL | 15 | Zadní světla;
Osvětlení registrační značky; Přední mlhová světla; Zadní mlhové světlo; Přívěs; Přední poziční světla. |
| 9 | WIPER | 30 | Přední stěrač |
| 10 | WISHER | 20 | Stříkací tryska čelního skla |
| 11 | RR WIPER | 15 | Stěrač a stříkací tryska zadního okna |
| 12 | 4WD | 20 | Kontrola trakce |
| 13 | LH-IG | 5 | Alternátor;
Vyhřívání sedadla; Odledování předního stěrače; Přední bezpečnostní pásy; Výstražná světla; Spínač páky převodovky. |
| 14 | ECU-IG NO.1 | 5 | ABS;
VSC; Ovládání náklonu a teleskopické; ECU brány; Systém uzamčení páky převodovky; Parkovací asistent; Systém tempomatu; Bezpečnost proti kolizím; Přívěs; Čištění světlometů; Skupina displejů; Přední stěrač se senzorem deště; Systém paměti polohy řidiče; Systém elektrického uzamykání. |
| 15 | S/ROOF | 25 | Otevřený střešní panel |
| 16 | PRAVÉ DVEŘE PRAVÉ | 20 | Elektrická okna |
| 17 | MIR | 15 | Zrcadlo ECU;
Rozmrazení vnějšího zpětného zrcátka. |
| 18 | RR DOOR RH | 20 | Elektrická okna |
| 19 | RR DOOR LH | 20 | Elektrická okna |
| 20 | FR DOOR RH | 20 | Elektrická okna |
| 21 | RR FOG | 7,5 | Zadní mlhové světlo |
| 22 | A / C | 7,5 | Systém klimatizace |
| 23 | AM1 | 5 | Chybějící obvod |
| 24 | TI & TE | 15 | Ovládání sklopné a teleskopické |
| 25 | FR P/SEAT RH | 30 | Elektrické sedadlo |
| 26 | PWR OUTLET | 15 | Napájecí zásuvka |
| 27 | OBD | 7,5 | Diagnostika palubní |
| 28 | PSB | 30 | Bezpečnost proti kolizím |
| 29 | DOOR NO.1 | 25 | Hlavní jednotka ECU |
| 30 | FR P/SEAT LH | 30 | Elektrické sedadlo |
| 31 | INVERTER | 15 | Invertor |
Pojistková skříňka pod přístrojovou deskou (typ B)
| Číslo | Amp [A] | Popis | |
| 1 | RSF LH | 30 | Nepřítomný obvod |
| 2 | B/DR CLSR RH | 30 | Nejbližší zadní dveře |
| 3 | B/DR CLSR LH | 30 | Nejbližší zadní dveře |
| 4 | RSF RH | 30 | Nepřítomný obvod |
| 5 | DOOR DL | 15 | Systém dvojitého zamykání |
| 6 | AHC-B | 20 | AHC na 4 kolech |
| 7 | TEL | 5 | Multimédia |
| 8 | TOW BK / UP | 7,5 | Nepřítomný obvod |
| 9 | AHC-B NO.2 | 10 | AHC na 4 kolech |
| 10 | ECU-IG NO.4 | 5 | VGRS, AHC na 4 kolech |
| 11 | SEAT-A/C FAN | 10 | Ventilátory |
| 12 | SEAT-HTR | 20 | Vyhřívání sedadla |
| 13 | AFS | 5 | Nepřítomný obvod |
| 14 | ECU-IG NO.3 | 5 | Automatické vyrovnávání hlavy LP |
| 15 | STRG HTR | 10 | Vyhřívaný volant |
| 16 | TV | 10 | Skupina více displejů |
