Toyota RAV4 XA10 (1994-2000) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota RAV4 XA10 (1994–2000), informace o poloze panelů pojistek uvnitř auta a přiřazení každé pojistky (rozložení pojistek).
Toyota RAV4 XA10 (1994-1996) – schéma pojistkové skříňky
Rok výroby: 1994, 1995, 1996.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota ProAce (2016-2017) je pojistka F32 v pojistkové skříňce

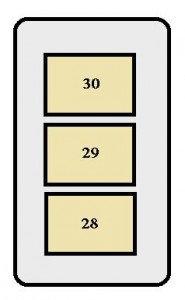

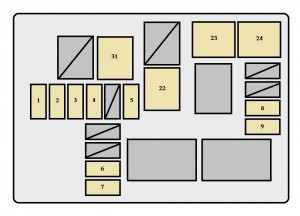

Motorový prostor

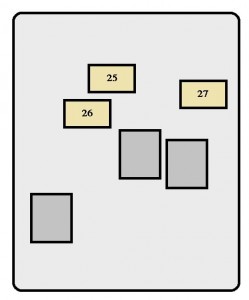

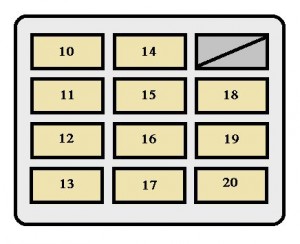

Přístrojová deska

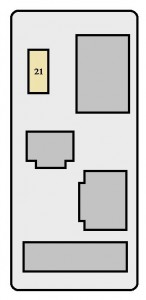

Boční panel ochrany pasažéra
Pojistky (typ A)
| Pojistka | Amp [A] | Popis | |
| 1 | AM2 | 20 | Vícebodové vstřikování paliva;
Sekvenční vícebodové vstřikování paliva; Systém nabíjení. |
| 2 | DOME | 15 | Osobní osvětlení;
Upozorňovací lampa otevřených dveří; Hodiny. |
| 3 | EFI | 15 | Vícebodové vstřikování paliva;
Sekvenční vícebodové vstřikování paliva. |
| 4 | HAZ-HORN | 15 | Výstražná světla;
Klakson. |
| 5 | ALT-S | 5 | Systém nabíjení |
| 6 | SPARE | 15 | Náhradní pojistka |
| 7 | SPARE | 7,5 | Náhradní pojistka |
| 8 | H-LP (LH) | 15 | Levý světlomet |
| 9 | H-LP (RH) | 15 | Pravý světlomet |
| 10 | TAIL | 10 | Zadní světla;
Parkovací světla; Osvětlení registrační značky; Vnitřní osvětlení. |
| 11 | UKAZATEL | 10 | Ukazatele a měřidla;
Ukazatele připomenutí servisu (kromě varovných signálů o vybití a otevřených dveřích); Osvětlení zpátečky; Systém klimatizace; Elektrická okna; Vyhřívání zadního skla; Centrální blok diferenciálu; Automatická převodovka řízená elektronicky. |
| 12 | MĚŘIDLO | 7,5 | Zapni světla signalizace |
| 13 | CIG & RAD | 15 | Zapalovač cigaret;
Hodiny; Audio systém pro auto; Elektrická zpětná zrcátka. |
| 14 | DEF-I / UP | 7,5 | Vícebodové vstřikování paliva;
Sekvenční vícebodové vstřikování paliva. |
| 15 | IGN | 7,5 | Vícebodové vstřikování paliva;
Sekvenční vícebodové vstřikování paliva; Varovná lampa o vybití. |
| 16 | ECU-IG | 7,5 | Systém proti zablokování;
Automatická převodovka řízená elektronicky. |
| 17 | WIPER | 20 | Stěrače a ostřikovač čelního skla;
Stěrač a ostřikovač zadního skla. |
| 18 | SRS | 7,5 | Systém airbagů SRS |
| 19 | OBD | 7,5 | Systém diagnostiky na palubě |
| 20 | STOP | 10 | Brzdová světla |
| 21 | A / C | 7,5 | Systém klimatizace |
Pojistky (typ B)
| Pojistka | Amp [A] | Popis | |
| 22 | HLAVNÍ č. 1 | 30 | Systém startování;
Světlomety. |
| 23 | RDI VENTILÁTOR | 30 | Elektrický chladicí ventilátor |
| 24 | CDS VENTILÁTOR | 30 | Elektrický chladicí ventilátor |
| 25 | NAPÁJENÍ | 30 | Elektrická okna;
Systém elektrického zamykání dveří |
| 26 | DEF | 30 | Vyhřívání zadního skla |
| 27 | AM 1 | 40 | Pojistky „CIG & RAD“, „STĚRAČ“,
„MĚŘIDLO“, „ECU-IG“, „SOUTĚŽ“, „OCAS“, „PANELY“. |
Pojistky (typ C)
| Pojistka | Amp [A] | Popis | |
| 28 | HLAVNÍ | 80 | Pojistky „AM 2“, „HAZ-HORN“,
„EFI“, „DOME“, „RADIO“ a „ALT-S“ |
| 29 | ALT | 100 | Zadní světla;
Pojistky „ABS“, „RADIO“, „HTR“, „AM 1“, „POWER“, „STOP“ a „DEF“. |
| 30 | HTR | 50 | Systém klimatizace |
| 31 | ABS | 60 | Systém prevence zablokování kol |
Toyota RAV4 XA10 (1997) – schéma pojistkové skříňky
Rok výroby: 1997.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota RAV4 XA10 (1997) je pojistka 18 v pojistkové skříňce na přístrojové desce.

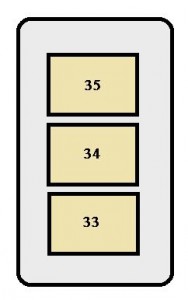

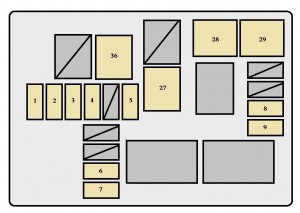

Motorový prostor

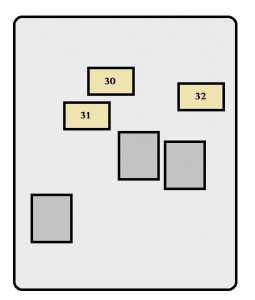

Motorový prostor

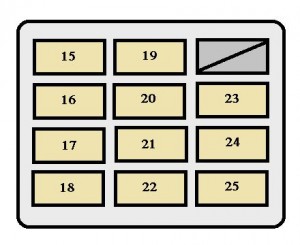

Přístrojová deska

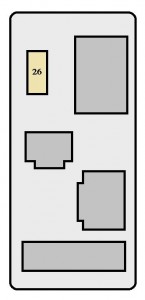

Boční ochranná deska pro cestující
Pojistky (typ A)
| Pojistka | Amp [A] | Popis | |
| 1 | AM2 | 20 | Systém vícebodového vstřikování paliva;
Systém sekvenčního vícebodového vstřikování paliva; Systém nabíjení. |
| 2 | DOME | 15 | Osobní osvětlení;
Kontrolka otevřených dveří; Hodiny. |
| 3 | EFI | 15 | Systém vícebodového vstřikování paliva;
Systém sekvenčního vícebodového vstřikování paliva. |
| 4 | HAZ-HORN | 15 | Výstražná světla;
Klaksón. |
| 5 | ALT-S | 5 | Systém nabíjení |
| 6 | SPARE | 15 | Náhradní pojistka |
| 7 | SPARE | 7,5 | Náhradní pojistka |
| 8 | H-LP (LH) | 15 | Levý světlomet |
| 9 | H-LP (RH) | 15 | Pravý světlomet |
| 10 | DRL | 7,5 | Systém denního svícení |
| 11 | H-LP LH-L | 10 | Levý světlomet (dálkové světlo) |
| 12 | H-LP RH-L | 10 | Pravý světlomet (dálkové světlo) |
| 13 | H-LP LH-H | 10 | Světlomet na levé straně (dálkové) |
| 14 | H-LP RH-H | 10 | Světlomet na pravé straně (dálkové) |
| 15 | TAIL | 10 | Zadní světla;
Parkovací světla; Osvětlení registrační značky; Vnitřní osvětlení. |
| 16 | GAUGE | 10 | Ukazatele a měřidla;
Ukazatele připomenutí servisu (kromě varovných signálů o vybití a otevřených dveřích); Světla zpátečky; Systém klimatizace; Elektrická okna; Odmlžovač zadního okna; Centrální uzamykání diferenciálu; Automatická převodovka s elektronickým ovládáním. |
| 17 | TURN | 7,5 | Aktivuje světla signalizace |
| 18 | CIG & RAD | 15 | Zapalovač cigaret;
Hodiny; Audio systém pro auto; Elektrická zpětná zrcátka. |
| 19 | DEF-I / UP | 7,5 | Systém vstřikování paliva s více body;
Systém sekvenčního vstřikování paliva s více body. |
| 20 | IGN | 7,5 | Systém vstřikování paliva s více body;
Systém sekvenčního vstřikování paliva s více body; Varovná lampa o vybití. |
| 21 | ECU-IG | 7,5 | Systém proti zablokování;
Automatická převodovka s elektronickým ovládáním. |
| 22 | WIPER | 20 | Stěrače a ostřikovače čelního skla;
Stěrač a ostřikovač zadního okna. |
| 23 | SRS | 7,5 | Systém airbag SRS |
| 24 | OBD | 7,5 | Systém palubní diagnostiky |
| 25 | STOP | 10 | Brzdová světla |
| 26 | A / C | 7,5 | Systém klimatizace |
Pojistky (typ B)
| Pojistka | Amp [A] | Popis | |
| 27 | HLAVNÍ č. 1 | 30 | Systém startování;
Světlomety. |
| 28 | RDI FAN | 30 | Elektrický chladicí ventilátor |
| 29 | CDS FAN | 30 | Elektrický chladicí ventilátor |
| 30 | NAPÁJENÍ | 30 | Elektrická okna;
Systém elektrického zamykání dveří. |
| 31 | DEF | 30 | Odmlžovač zadního okna |
| 32 | AM 1 | 40 | Pojistky „CIG & RAD“, „WIPER“, „GAUGE“,
„ECU-IG“, „TURN“, „TAIL“, „PANEL“. |
Pojistky (typ C)
| Pojistka | Amp [A] | Popis | |
| 33 | HLAVNÍ | 80 | Pojistky „AM 2“, „HAZ-HORN“, „EFI“,
„DOME“, „RADIO“, „ALT-S“ |
| 34 | ALT | 100 | Zadní světla;
Pojistky „ABS“, „RADIO“, „HTR“, „AM 1“, „POWER“, „STOP“, „DEF“. |
| 35 | HTR | 50 | Systém klimatizace |
| 36 | ABS | 60 | Systém prevence zablokování kol |
Toyota RAV4 XA10 (1998-1999) – schéma pojistky
Rok výroby: 1998, 1999.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota RAV4 XA10 (1998-1999) je pojistka 17 a 23 v pojistkové skříňce na přístrojové desce.

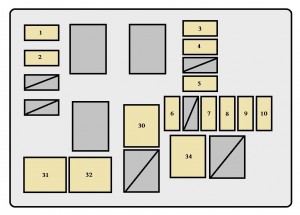

Motorový prostor
Motorový prostor

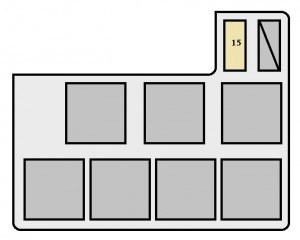

Přístrojová deska

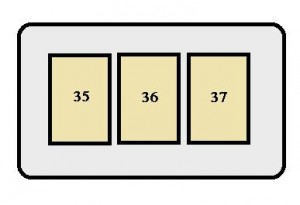

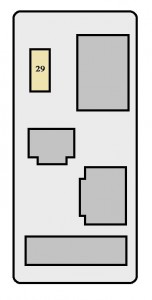

Boční ochranný panel pro cestující
Pojistky (typ A)
| Pojistka | Amp [A] | Popis | |
| 1 | H- LP (RH) | 15 | Světlomet pravý |
| 2 | H- LP (LH) | 15 | Světlomet levý |
| 3 | SPARE | 10 | Pojistka rezervní |
| 4 | SPARE | 15 | Pojistka rezervní |
| 5 | AM2 | 5 | Vstřikování paliva multipoint;
Vstřikování paliva multipoint sekvenční; Systém airbagů SRS; Napínače bezpečnostních pásů; Systém startování; Kontrolka výboje. |
| 6 | ALT- S | 5 | Systém nabíjení |
| 7 | HAZ | 10 | Výstražná světla |
| 8 | EFI | 20 | Vstřikování paliva multipoint;
Vstřikování paliva multipoint sekvenční. |
| 15 | |||
| 9 | DOME | 15 | Vnitřní osvětlení;
Osobní osvětlení; Hodiny; Systém denního svícení; Ukazatele a měřidla; Audio systém pro auto. |
| 10 | IGN | 20 | Systém nabíjení |
| 11 | H- LP RH- H | 10 | Světlomet pravý (světlomet potkávací) |
| 12 | H- LP LH- H | 10 | Světlomet levý (světlomet potkávací) |
| 13 | H- LP RH- L | 10 | Světlomet pravý (světlomet dálkový) |
| 14 | H- LP LH- L | 10 | Světlomet levý (světlomet dálkový) |
| 15 | SEAT- HTR | 10 | Chybějící obvod |
| 16 | PWR OUTLET | 15 | Zásuvka napájení |
| 17 | CIG | 15 | Zapalovač cigaret;
Hodiny; Audio systém pro auto; Elektrická zpětná zrcátka; Elektronická automatická převodovka. |
| 18 | SRS- ACC | 10 | Systém airbagů SRS;
Napínače bezpečnostních pásů. |
| 19 | WIPER | 20 | Stěrače a ostřikovače čelního skla;
Stěrač a ostřikovač zadního skla. |
| 20 | ECU-IG | 10 | Elektronická automatická převodovka;
Vyhřívání zadního skla; Centrální uzamčení diferenciálu; Elektricky otevíratelná střecha; Vícebodové vstřikování paliva; Sekvenční vícebodové vstřikování paliva; Elektrický chladicí ventilátor; Systém proti zablokování; Tempomat. |
| 21 | TURN & GAUGE | 10 | Směrovky;
Ukazatele a měřidla; Osvětlení zpátečky; Ukazatele údržby; Systém klimatizace; Systém denních světel. |
| 22 | STOP | 10 | Brzdová světla;
Vysoké brzdové světlo; Elektronická automatická převodovka; Systém proti zablokování. |
| 23 | TAIL | 15 | Ukazatele a měřidla;
Výstražná světla; Zapalovač cigaret; Centrální uzamčení diferenciálu; Hodiny; Vyhřívání zadního skla; Systém klimatizace; Elektronická automatická převodovka; Audio systém pro auto; Zadní světla; Osvětlení registrační značky; Světla pro stání; Ovládání osvětlení přístrojové desky; Boční obrysová světla. |
| 24 | OBD | 10 | Systém palubní diagnostiky |
| 25 | SRS- B | 10 | Kontrolka varování airbagu SRS |
| 26 | HORN | 10 | Klakson |
| 27 | DEFOG | 20 | Vyhřívání zadního skla |
| 28 | AM1 | 10 | Pojistky „CIG“, „PWR OUTLET“, „SRS-ACC“,
„WIPER“, „ECU-IG“, „TURN & GAUGE“. |
| 29 | A / C | 10 | Systém klimatizace |
Pojistky (typ B)
| Pojistka | Amp [A] | Popis | |
| 30 | HLAVNÍ č. 1 | 30 | Systém startování,
Pojistky „HLP (RH)“, „H- LP (LH)“, „H- LP RH- H“, „H- LP LH- H“, „H- LP RH- L“ a „H- LP LH-L“. |
| 31 | RDI FAN | 30 | Elektrický chladicí ventilátor |
| 32 | CDS FAN | 30 | Elektrický chladicí ventilátor |
| 33 | PWR | 30 | Elektrické zamykání dveří;
Elektricky otevíratelná střecha; Elektrická okna. |
Pojistky (typ C)
| Pojistka | Amp [A] | Popis | |
| 34 | ABS | 50 | Systém prevence zablokování kol |
| 35 | HLAVNÍ | 80 | Pojistky „IGN“, „HAZ“, „DOME“,
„ALT-S“, „MAIN č. 1“, „AM2“, „EFI“. |
| 36 | ALT | 100 | Pojistky „HTR“, „ABS“, „RDI FAN“,
„CDS FAN“, „CIG“, „SRS-ACC“, „WIPER“, „ECU-IG“, „TURN & GAUGE“, „DEFOG“, „TAIL“, „STOP“, „HORN“, „OBD“, „SRS-B“, „PWR OUTLET“, „PWR“ a „AM1“. |
| 37 | HTR | 50 | Klimatizace;
Pojistka „A / C“. |
Toyota RAV4 XA10 (2000) – schéma pojistky
Rok výroby: 2000.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota RAV4 XA10 (2000) je pojistka 16 a 22 v pojistkové skříňce na přístrojové desce.

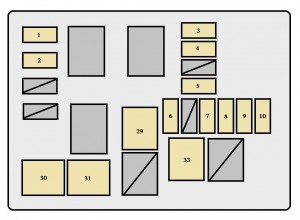

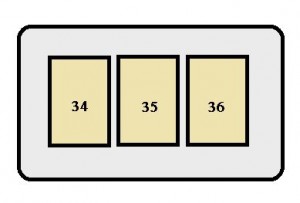

Motorový prostor (bez systému denního svícení)

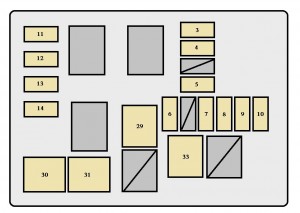

Motorový prostor (se systémem denního svícení)
Motorový prostor

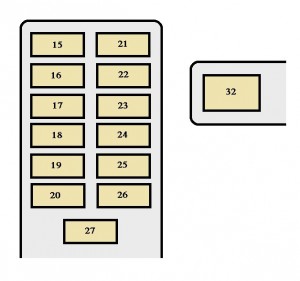

Přístrojová deska

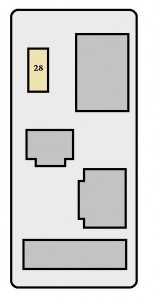

Boční panel pro cestující
Pojistky (typ A)
| Pojistka | Amp [A] | Popis | |
| 1 | H- LP (RH) | 15 | Světlomet pravý |
| 2 | H- LP (LH) | 15 | Světlomet levý |
| 3 | SPARE | 10 | Náhradní pojistka |
| 4 | SPARE | 15 | Náhradní pojistka |
| 5 | AM2 | 5 | Vícebodové vstřikování paliva;
Systém sekvenčního vícebodového vstřikování paliva; Systém airbag SRS; Napínače bezpečnostních pásů; Systém startování; Kontrolka vybití. |
| 6 | ALT- S | 5 | Systém nabíjení |
| 7 | HAZ | 10 | Výstražná světla |
| 8 | EFI | 20 | Vícebodové vstřikování paliva;
Systém sekvenčního vícebodového vstřikování paliva. |
| 9 | DOME | 15 | Vnitřní osvětlení;
Osobní osvětlení; Hodiny; Systém denního svícení; Ukazatele a měřidla; Audio systém pro auto. |
| 10 | IGN | 20 | Systém nabíjení |
| 11 | H- LP RH- H | 10 | Světlomet pravý (dálkové světlo) |
| 12 | H- LP LH- H | 10 | Světlomet levý (dálkové světlo) |
| 13 | H- LP RH- L | 10 | Světlomet pravý (tlumené světlo) |
| 14 | H- LP LH- L | 10 | Světlomet levý (světlomet s tlumeným světlem) |
| 15 | PWR OUTLET | 10 | Zásuvka napájení |
| 16 | CIG | 15 | Zapalovač;
Hodiny; Systém audio pro auto; Elektrická zrcátka; Automatická převodovka řízená elektronicky. |
| 17 | SRS- ACC | 10 | Systém airbag SRS;
Napínače bezpečnostních pásů. |
| 18 | WIPER | 20 | Stěrače a ostřikovače čelního skla;
Stěrač a ostřikovač zadního skla. |
| 19 | ECU-IG | 10 | Automatická převodovka řízená elektronicky;
Vyhřívání zadního skla; Centrální blok diferenciálu; Elektrická střecha; Vícebodové vstřikování paliva; Systém sekvenčního vícebodového vstřikování paliva; Elektrický chladicí ventilátor; Systém proti zablokování; Tempomat. |
| 20 | TURN & GAUGE | 10 | Směrovky;
Ukazatele a měřidla; Světla zpátečky; Ukazatele údržby; Systém klimatizace; Systém denního svícení. |
| 21 | STOP | 10 | Světla stop;
Vysoké světlo stop; Automatická převodovka řízená elektronicky; Systém proti zablokování. |
| 22 | TAIL | 15 | Ukazatele a měřidla;
Výstražná světla; Zapalovač; Centrální blok diferenciálu; Hodiny; Vyhřívání zadního skla; Systém klimatizace; Automatická převodovka řízená elektronicky; Systém audio pro auto; Zadní světla; Osvětlení registrační značky; Světla pro parkování; Kontrola osvětlení přístrojové desky; Boční obrysová světla. |
| 23 | OBD | 10 | Systém diagnostiky na palubě |
| 24 | SRS- B | 10 | Kontrolka varování airbag SRS |
| 25 | HORN | 10 | Klakson |
| 27 | AM1 | 10 | Pojistky „CIG“, „PWR OUTLET“, „SRS-ACC“,
„WIPER“, „ECU-IG“ a „TURN & GAUGE“. |
| 28 | A / C | 10 | Systém klimatizace |
Pojistky (typ B)
| Pojistka | Amp [A] | Popis | |
| 29 | HLAVNÍ č. 1 | 30 | Systém startování;
Pojistky „HLP (RH)“, „H- LP (LH)“, „H- LP RH- H“, „H- LP LH- H“, „H- LP RH- L“ a „H- LP LH-L“. |
| 30 | CDS FAN | 30 | Elektrický chladicí ventilátor |
| 31 | RDI FAN | 30 | Elektrický chladicí ventilátor |
| 32 | PWR | 30 | Elektrické zamykání dveří;
Elektrická střecha; Elektrická okna. |
Pojistky (typ C)
| Pojistka | Amp [A] | Popis | |
| 33 | ABS | 50 | Systém prevence zablokování kol |
| 34 | HLAVNÍ | 80 | Pojistky „IGN“, „HAZ“, „DOME“,
„ALT-S“, „MAIN č. 1“, „AM2“, „EFI“. |
| 35 | ALT | 100 | Pojistky „HTR“, „ABS“, „RDI FAN“,
„CDS FAN“, „CIG“, „SRS-ACC“, „WIPER“, „ECU-IG“, „TURN & GAUGE“, „DEFOG“, „TAIL“, „STOP“, „HORN“, „OBD“, „SRS-B“, „PWR OUTLET“, „PWR“ a „AM1“. |
| 36 | HTR | 50 | Klimatizace;
Pojistka „A / C“. |
O Toyota RAV4 XA10 (1994-2000)
Toyota RAV4 XA10, vyráběná v letech 1994 až 2000, byla prvním modelem v populární sérii kompaktních SUV od Toyoty. Tento model byl známý svou spolehlivostí a všestranností, což ho činilo ideálním pro městské i terénní jízdy. RAV4 XA10 nabízela různé možnosti motorů, včetně 2,0litrového benzínového motoru s výkonem kolem 120 koní. Vozidlo bylo dostupné s pohonem předních kol nebo s pohonem všech čtyř kol, což zvyšovalo jeho schopnosti v různých jízdních podmínkách. Interiér byl prostorný a praktický, s možností sklopení zadních sedadel pro zvětšení zavazadlového prostoru.
Schéma pojistkové skříňky Toyota RAV4 XA10
Tato stránka zobrazuje schéma pojistkové skříňky pro model Toyota RAV4 XA10, která je nezbytná pro správnou údržbu elektrického systému vozidla. Typická umístění pojistkové skříňky pro tento model zahrnují prostor pod kapotou a interiér vozidla, obvykle pod přístrojovou deskou. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím obsahu a správně ji udržovat.
