Toyota RAV4 XA20 a CA20 (2001-2005) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota RAV4 XA20 a CA20 (2001–2005), informace o poloze panelů pojistek uvnitř auta a přidělení každé pojistky (rozložení pojistek).
Toyota RAV4 XA20 a CA20 – schéma pojistkové skříňky
Rok výroby: 2001, 2002, 2003, 2004, 2005.
Pojistky zapalovače cigaret (zásuvky napájení) v Toyota RAV4 jsou pojistka č. 2 “CIG” (zapalovač cigaret) a č. 3 “POWER OUTLET” (zásuvky napájení) v pojistkové skříňce přístrojové desky.

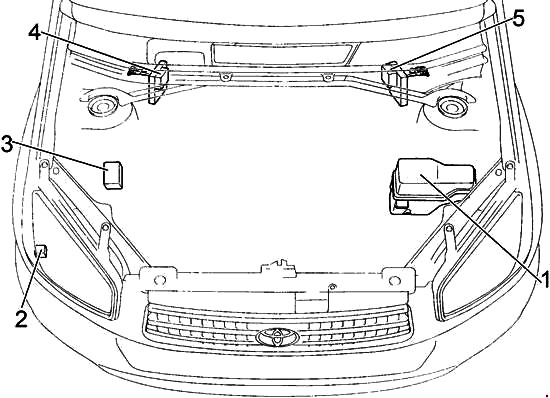

Motorový prostor
Poloha
Popis
- Pojistková skříňka a relé
- Relé stěrače světlometů
- Řídicí jednotka ABS
- LHD: pojistková skříňka napájení
- RHD: pojistková skříňka napájení

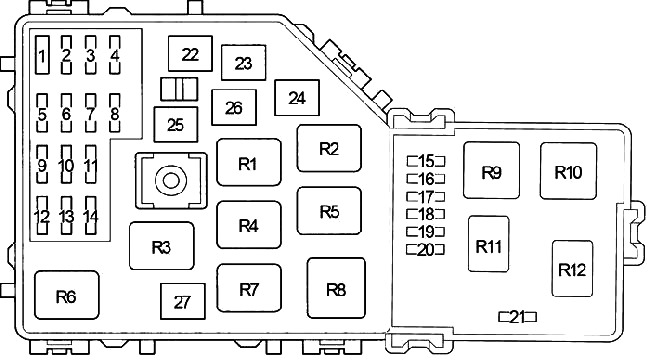

Pojistková skříňka a relé
Pod kapotou se hlavní pojistka a skříňka relé nacházejí na levé straně.
Popis
| 1 | Startování |
| 2 | 5A – Systém nabíjení |
| 3 | 20A – Senzor poměru vzduch-palivo |
| 30A – Audio systém | |
| 4 | 20A – Systém vícebodového vstřikování;
Systém sekvenčního vícebodového vstřikování; Senzor teploty oleje automatické převodovky; Pojistky: “EFI2”, “EFI3”. |
| 5 | 30A – Pojistky: “RADIO”, “DOME” |
| 6 | 10A – Alarm |
| 7 | 5A – Systém vícebodového vstřikování;
Systém sekvenčního vícebodového vstřikování. |
| 8 | 30A – ABS;
VSC; TRC; Asistence při brzdění. |
| 9 | 10A – Osobní osvětlení;
Hodiny; Vnitřní osvětlení; Klimatizace; Systém bezdrátového dálkového ovládání; Indikátor dálkových světel; Přístrojová deska. |
| 10 | 30A – Pojistky: 18 a 19 |
| 11 | 10A – Systém vícebodového vstřikování;
Systém sekvenčního vícebodového vstřikování; Systém kontroly emisí. |
| 12 | 15A – Audio systém |
| 13 | 5A – Klimatizace |
| 14 | 15A – Systém startování;
Systém vícebodového vstřikování; Systém sekvenčního vícebodového vstřikování. |
| 15 | – |
| 16 | – |
| 17 | 10A – Elektronický systém řízení klapky |
| 18 | 10A – Pravý světlomet |
| 19 | 10A – Levý světlomet |
| 20 | Systém vícebodového vstřikování;
Systém sekvenčního vícebodového vstřikování. |
| 21 | Systém startování |
| 22 | 30A – Indikátor vybití baterie;
Systém vícebodového vstřikování; Systém sekvenčního vícebodového vstřikování; Systém startování; Airbag; Pojistka: “IG2”. |
| 23 | 40A – Klimatizace a topení |
| 24 | 30A – Prostředky na čištění světlometů |
| 30A – Vytápění paliva | |
| 25 | 30A – Ventilátor chlazení |
| 26 | 40A – ABS |
| 50A – ABS | |
| 27 | 30A – Ventilátor chlazení |
| R1 | Řídicí jednotka motoru |
| R2 | Ventilátor chlazení |
| R3 | Zapalování |
| R4 | Ventilátor chlazení |
| R5 | Senzor poměru paliva-vzduch |
| R6 | Ventilátor chlazení |
| R7 | Čerpadlo paliva |
| R8 | Topení |
| R9 | Startér |
| R10 | Denní světla |
| R11 | Řídicí jednotka motoru |
| R12 | – |
Prostor pro cestující
Poloha
Schéma

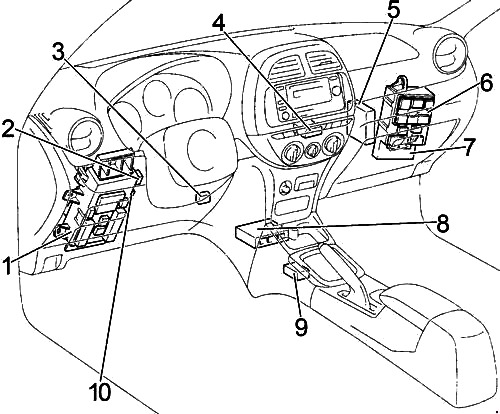

LHD

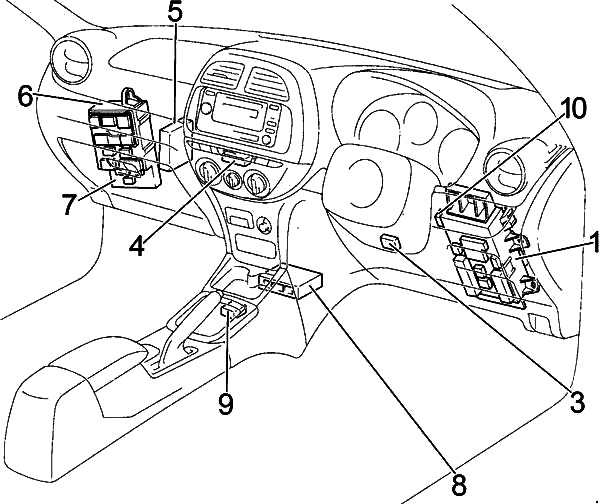

RHD
Funkce
- Pojistková skříňka
- LHD: Relé bočního světla
- Amplifikátor klíče transpondéru
- Amplifikátor klimatizace
- Řídicí jednotka motoru a převodovky (A / T)
Řídicí jednotka motoru (M / T) - Distribuční blokáda
- Distribuční blokáda
- Centrální airbag
- Řídicí jednotka zámku páky převodovky
- Relé směrových světel (alarm)

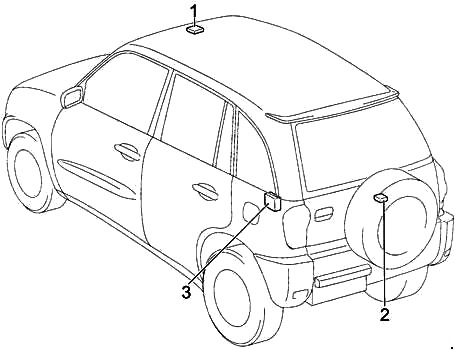

Schéma dodatečných prvků
Popis
- Relé a řídicí jednotka otevírací střechy
- Relé zadního stěrače
- Přijímač centrálního zamykání
Pojistková skříňka
Nachází se pod přístrojovou deskou na levé straně.
Popis
| 1 | 10A – Světla stop;
Dodatečné brzdové světlo; ABS; Blokování páky převodovky; Tempomat; Systém vícebodového vstřikování; Systém sekvenčního vícebodového vstřikování. |
| 2 | 15A – Zapalovač cigaret |
| 3 | 15A – Zásuvka |
| 4 | 10A – Vyhřívaná sedadla |
| 5 | 7,5A – Osvětlení přístrojové desky;
Přístrojová deska; Přední mlhové světlo; Vyhřívaná zrcátka; Klimatizace. |
| 6 | 15A – Přední mlhové světlo |
| 7 | 10A – Klakson |
| 8 | 7,5A – Boční světlo;
Osvětlení registrační značky; Osvětlení přístrojové desky. |
| 9 | 15A – Pojistky 8 |
| 10 | 7,5A – Audio systém, blokování páky převodovky;
Hodiny; Elektrická zrcátka. |
| 11 | 20A – Vyhřívání zadního skla |
| 12 | Zadní světla;
Chladicí ventilátor; Klimatizace; Ukazatele automatické převodovky; Systém nabíjení. |
| 13 | 7,5A – Diagnostický port |
| 14 | 10A – Ukazatel vybíjení baterie;
Systém vícebodového vstřikování; Systém sekvenčního vícebodového vstřikování; Systém startování; Airbag; Přístrojová deska. |
| 15 | 20A – Centrální zamykání |
| 16 | 10A – Vyhřívaná zrcátka |
| 17 | 15A – Zadní stěrač a ostřikovač skla |
| 18 | 25A – Přední stěrač a ostřikovač skla |
| 19 | 10A – Alarm;
Přístrojová deska; ABS; Airbag; Blokování voliče převodů; Tempomat; VSC; TRC. |
| 20 | 30A – Otevírací střecha;
Ovládání oken. |
| 21 | 40A AM1 – Zásuvky vyhřívání zadního skla;
Pojistky: 10, 2, 19, 17, 18. |

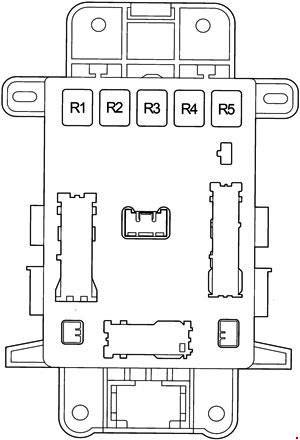

Relé
Popis
| R1 | Klakson |
| R2 | Zadní mlhové světlo |
| R3 | Vyhřívané zadní okno |
| R4 | Zásuvky |
| R5 | Elektrická okna;
Otevírací střecha. |
O Toyota RAV4 XA20 a CA20 (2001-2005)
Toyota RAV4 XA20 a CA20, vyráběné v letech 2001 až 2005, jsou populární kompaktní SUV, které nabízejí spolehlivost a všestrannost. Tyto modely jsou známé svým robustním designem a pohodlným interiérem, který poskytuje dostatek prostoru pro cestující i zavazadla. RAV4 XA20 a CA20 byly dostupné s různými motorizacemi, včetně benzínových a dieselových motorů, což umožňuje řidičům vybrat si variantu, která nejlépe vyhovuje jejich potřebám. Tato vozidla jsou vybavena pohonem všech čtyř kol, což z nich činí ideální volbu pro jízdu v různých terénech a povětrnostních podmínkách.
Schéma pojistkové skříňky Toyota RAV4 XA20 a CA20
Tato stránka zobrazuje schéma pojistkové skříňky pro modely Toyota RAV4 XA20 a CA20, která je nezbytná pro identifikaci a údržbu elektrických komponent vozidla. Typické umístění pojistkové skříňky v těchto modelech je pod kapotou a v interiéru vozidla, obvykle pod přístrojovou deskou. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnou a efektivní provoz vozidla.
