Toyota Prius XW10 (1997-2003) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Toyota Prius XW10 (1997–2003), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.

Toyota Prius XW10 (1997-2003) – schéma pojistkové skříňky

Rok výroby: 1997, 1998, 1999, 2000, 2001, 2002, 2003.

Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Prius XW10 (1997-2003) je pojistka 28 v pojistkové skříňce na přístrojové desce.

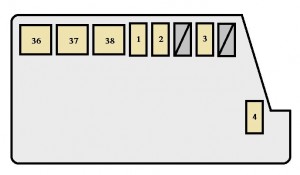

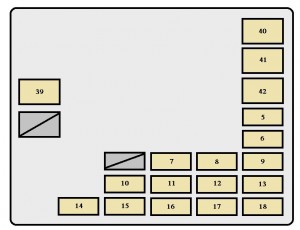

Motorový prostor

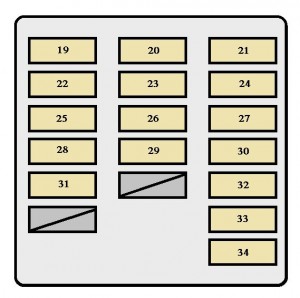

Přístrojová deska

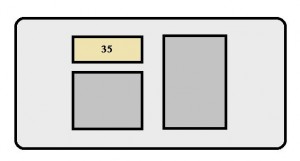

Zavazadlový prostor

Pojistky

Pojistka		Amp [A]	Popis
1	ABS NO.4	10	Systém prevence zablokování kol
2	HTR No.1	30	Systém klimatizace
3	HTR No.2	30	Systém klimatizace
4	DRL	7,5	Systém denního svícení
5	CDS FAN	30	Systém klimatizace
6	HORN	10	Klakson
7	HEAD HI (RH) (pouze vozidla se systémem denního svícení)	10	Pravý světlomet (dálkové světlo)
8	AM2	15	Impianto startování; Systém vícebodového vstřikování; Systém sekvenčního vícebodového vstřikování; Systém imobilizace hybridního vozidla.
9	THRO	15	Elektronický systém řízení škrticí klapky
10	HEAD (RH) (vozidla bez systému denního svícení)	10	Pravý světlomet
	HEAD LO (RH) (vozidla se systémem denního svícení)
11	HEAD HI (LH) (vozidla se systémem denního svícení)	10	Levý světlomet (dálkové světlo)
12	BATT FAN	10	Ventilátor chlazení baterie
13	ABS NO.3	20	Hydraulický posilovač brzd
14	HV	20	Hybridní systém
15	EFI	15	Impianto vícebodového vstřikování; Systém sekvenčního vícebodového vstřikování.
16	HEAD (LH) (vozidla bez systému denního svícení)	10	Levý světlomet
	HEAD LO (LH) (vozidla se systémem denního svícení)
17	DOME	15	Audio systém, v Informační displej; Vnitřní osvětlení; Osvětlení zavazadlového prostoru; Systém ovládání oken; Systém bezdrátového dálkového ovládání.
18	TURN-HAZ	10	Směrovky; Výstražná světla.
19	PANEL	5	Audio systém; Osvětlení popelníku; Systém kontroly úrovně předních světel; Výstražná světla.

20	GAUGE	10	Kontrolka a indikátory; Výstražné světlo; Odmlžovač zadního skla; Indikátor připomenutí na servis a akustické signály upozornění; Světlo couvání; Systém ovládání oken; Systém klimatizace.
21	HTR	10	Systém klimatizace
22	TAIL	7,5	Světla na poloze; Zadní světla; Světla registrační značky; Boční obrysová světla.
23	ECU – IG	5	Klimatizace; Systém prevence zablokování kol během brzdění; Elektrické posilování řízení; Systém denních světel.
24	STOP	15	Brzdová světla; Brzdová světla s vysokým montážním bodem; Systém proti zablokování.
25	ACC	10	Kontrolka systému proti zablokování; Hodiny; Audio systém; Informační displej; Systém blokování převodovky.
26	WIPER	30	Stěrač předního skla
27	ECU – B	7,5	Klimatizace; Systém denních světel; Elektrické posilování řízení; Systém imobilizace hybridního vozidla.
28	CIG	15	Napájecí zásuvka; Zapalovač cigaret.
29	WASHER	15	Čerpadlo ostřikovače skel
30	OOR	30	Systém elektrického zamykání
31	SRS ACC	10	Airbag SRS; Předpínače bezpečnostních pásů.
32	OBD II	7,5	Chybějící obvod
33	PWR1	20	Systém ovládání oken
34	AM1	5	Pojistky „ACC“, „CIG“, „SRS ACC“, „WASHER“, „HTR“, „WIPER“, „ECU – IG“ a „GAUGE“
35	DC / DC – S	5	Invertor a konvertor
36	HTR No. 3	50	Systém klimatizace
37	EMPS	50	Elektrické posilování řízení
38	ABS NO.1	40	Systém prevence zablokování kol
39	MF HEAD	30	Systém denních světel
40	HTR	50	Systém klimatizace
41	RDI	30	Elektrický chladicí ventilátor
42	ABS NO.2	30	Hydraulický posilovač brzd

O Toyota Prius XW10 (1997-2003)

Toyota Prius XW10, vyráběný v letech 1997 až 2003, je prvním modelem v řadě hybridních vozidel Prius. Tento revoluční automobil kombinuje benzínový motor s elektrickým pohonem, čímž nabízí efektivní spotřebu paliva a snížené emise. Prius XW10 je vybaven 1,5litrovým benzínovým motorem spojeným s elektrickým motorem, což poskytuje celkový výkon přibližně 70 kW. Interiér vozidla je navržen s důrazem na komfort a moderní technologie, včetně digitálního displeje, který informuje řidiče o spotřebě energie a stavu baterie. Prius XW10 je považován za průkopníka v oblasti hybridních technologií a získal si oblibu díky své spolehlivosti a ekologickým vlastnostem.

Schéma pojistkové skříňky Toyota Prius XW10

Tato stránka zobrazuje schéma pojistkové skříňky pro Toyota Prius XW10, která je nezbytná pro identifikaci a údržbu elektrických komponent vozidla. V tomto modelu se pojistková skříňka nachází typicky v motorovém prostoru a v interiéru vozidla, pod přístrojovou deskou. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, což je klíčové pro správnou údržbu. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je důležitou součástí vozidla, která zajišťuje ochranu před přetížením a zkraty v elektrickém systému.
