Toyota Land Cruiser Prado (2011-2016) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota Land Cruiser Prado (2011–2016), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Toyota Land Cruiser Prado (2011-2016) – schéma pojistky
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Land Cruiser Prado (2011-2016) je pojistka 1 v rozvaděči pojistek na přístrojové desce.

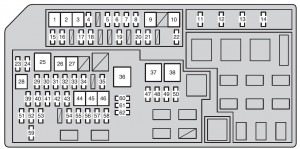

Motorový prostor
| Pojistka | Amp [A] | Popis | |
| 1 | A / C RR | 40 | Instalace klimatizace vzadu |
| 2 | PTC HTR NO.3 | 30 | Ohřívač PTC |
| 3 | AIR SUS | 50 | Instalace pneumatického odpružení;
AIR SUS č. 2. |
| 4 | INV | 15 | Invertor |
| 5 | DEF | 30 | Odvlhčovač zadního okna |
| 6 | FOG RR | 7,5 | Zadní mlhová světla |
| 7 | DEICER | 20 | Odmrazování předního stěrače |
| 8 | FUEL HTR*1 | 25 | Ohřívač paliva |
| AIR PMP HTR * 2 | 10 | Ohřívač s čerpadlem vzduchu | |
| 9 | PTC HTR NO.2 | 30 | Ohřívač PTC |
| 10 | PTC HTR NO.1 | 50 | Ohřívač PTC |
| 11 | IG2 | 20 | Vstřikovač, zapalování, počítadlo kilometrů |
| 12 | HORN | 10 | Klakson |
| 13 | EFI | 25 | ECU EFI, EDU, ECT ECU, p
Čerpadlo paliva; Relé ohřívače A / F; FPC, EFI č. 2 |
| 14 | A / F * 3 | 20 | A / F SSR |
| EFI MAIN * 9 | 20 | A / F SSR, EFI č. 2 | |
| 15 | MIR HTR | 15 | Ohřívač zrcadla |
| 16 | VISCUS*1 | 10 | Ohřívač VISC |
| 17 | FOLD SEAT LH | 30 | Sklápěcí sedadlo (levé) |
| 18 | FOLD SEAT RH | 30 | Sklápěcí sedadlo (pravé) |
| 19 | A / C COMP | 10 | Instalace klimatizace |
| 20 | CDS FAN | 20 | Ventilátor kondenzátoru |
| 21 | STOP | 10 | Relé nouzového brzdového světla;
Brzdová světla; Vysoké brzdové světlo; Spínač brzdového světla; Kontrola VSC / ABS; Tažení; Inteligentní systém vstupu a startování; ECT ECU. |
| 22 | AIR SUS NO.2 | 7,5 | ECU AIR SUS |
| 23 | H-LP RH-HI | 15 | Přední světlomety (pravé) |
| 24 | H-LP LH-HI | 15 | Přední světlomety (levé) |
| 25 | HTR | 50 | Instalace klimatizace |
| 26 | WIP WSH RR | 30 | Stěrače a ostřikovače zadního okna |
| 27 | H-LP CLN | 30 | Čistič světlometů |
| 28 | ST | 30 A * 3 | STARTÉR MOTORU |
| 40 A * 4 | |||
| 29 | H-LP HI | 25 | Relé DIM;
Světlomety. |
| 30 | ALT-S | 7,5 | ALT |
| 31 | TURN & HAZ | 15 | Směrovky přední;
Směrovky zadní; Směrovky boční; Směrovky počítadla kilometrů; Osvětlení přívěsu. |
| 32 | D / L NR 1 | 25 | Motor zámku dveří;
Otevření skleněného víka. |
| 33 | ETCS * 3 | 10 | ECU EFI |
| EDU * 9 | 20 | Vícebodový vstřikovací systém;
Sekvenční vícebodový vstřikovací systém. |
|
| 34 | FUEL PMP*5 | 15 | Čerpadlo paliva |
| 35 | TOWING | 30 | Tažení |
| 36 | ALT | 140 A * 6 | Klimatizace;
AIR SUS; Čištění světlometů; PTC ohřívač; Tažení; Sklopné sedadlo; STOP; Odvlhčovač zadního okna; MIR HTR, CDS FAN, RR FOG, DEICER, MG-CLT, J / B, INV, RR WIP, RR WSH. |
| 120 A * 3,7 | |||
| 37 | P / IB | 80 | Vstřikovač;
Zapalování; Počítadlo kilometrů; EFI; Ohřívač klimatizačního systému; Klakson. |
| 38 | GLOW*4 | 80 | Zapalovací svíčka |
| 39 | RAD NO.1 | 15 | Audio systém;
Navigační systém; Systém zábavy pro zadní sedadla. |
| 40 | AM2 | 7,5 | Systém startování |
| 41 | RAD NO.2 | 10 | Navigační systém |
| 42 | MAYDAY * 8 | 7,5 | Vícebodový vstřikovací systém;
Sekvenční vícebodový vstřikovací systém. |
| 43 | AMP | 30 | Audio systém |
| 44 | ABS NO.1 | 50 | ABS, VSC |
| 45 | ABS NO.2 | 30 | ABS, VSC |
| 46 | AIR PMP * 3 | 50 | Čerpadlo vzduchu |
| 47 | SECURITY | 10 | Vícebodový vstřikovací systém;
Sekvenční vícebodový vstřikovací systém. |
| 48 | SMART | 7,5 | Inteligentní systém vstupu a startování |
| 49 | STRG LOCK | 20 | Systém uzamykání volantu |
| 50 | TOWING BRK | 30 | Tažení |
| 51 | WIP RR | 15 | Stěrač zadního okna |
| 52 | DOME | 10 | Vnitřní osvětlení;
Osobní osvětlení; Osvětlení na přivítání; Osvětlení dveří; Osvětlení prostoru pro nohy; Osvětlení vnějších nohou; Ventilační modul. |
| 53 | ECU-B | 10 | ECU BODY;
Počítadlo kilometrů; Ohřívání; Senzor řízení; Dálkové ovládání; Paměť polohy sedadla; Ovládání sklonu a teleskopické; Multifunkční displej; Inteligentní systém vstupu a startování; Sklopné sedadlo; Chladnička; Kontrolér DSS # 2; Ovládací spínač; Spínač modulu D; Ventilační modul. |
| 54 | H-LP RH-LO | 15 | Mlhová světla (pravé);
Systém vyrovnávání světlometů. |
| 55 | H-LP LH-LO | 15 | Mlhová světla (levé) |
| 56 | INJ | 10 | Spirála;
Vstřikovač; Zapalování; ECT ECU; Filtr hluku. |
| 57 | EFI NO.2 | 10 | O2 SSR, AFM, ACIS VSV,
AI COMB, EYP VSV, AI DRIVER, EGR VRV, SWIRL VSV, SWIRL VSV 2, E / G CUT VSV, EGR COOL BYPASS VSV, D-SLOT ROTARY SOL, AI VSV RLY |
| 58 | WIP FR NO.2 | 7,5 | Kontrolér DSS # 1 |
| 59 | WSH RR | 15 | Ostřikovač zadního okna |
| 60 | SPARE | – | Náhradní pojistka |
| 61 | SPARE | – | Náhradní pojistka |
| 62 | SPARE | – | Náhradní pojistka |
| * Pouze modely 1: 1KD -FTV * Pouze modely 2: 1GR-FE * 3: Vozidla s benzínovým motorem * 4: Vozidla s naftovým motorem * 5: Pouze modely 1KD-FTV s přídavnou palivovou nádrží * 6: Modely 1KD-FTV s vozidlem s levostranným řízením * 7: Modely 1KD-FTV s vozidlem s pravostranným řízením * 8: Modely 1GR-FE s vozidlem s pravostranným řízením* 9: Modely 1KD-FTV(KDJ150R-GKFEYW, KDJ150R-GKAEYW, KDJ150L-GKFEYW, KDJ150L- Modely GKAEYW, KDJ155R-GJFEYW, KDJ155R-GJAEYW, KDJ155L-GJFEYW a KDJ155L-GJAEYW * 10 s výjimkou Ruska, Ukrajiny, Srbska, Černé Hory, Makedonie a Chorvatska) * 10: Kód modelu je uveden na etiketě výrobce). |
|||
Pod přístrojovou deskou
| Pojistka | Amp [A] | Popis | |
| 1 | P / OUTLET | 15 | Zásuvka napájení |
| 2 | ACC | 7,5 | Motor vnějšího zpětného zrcátka;
ECU BODY; Systém klimatizace; Audio systém; Navigační systém; Parkovací asistent; Sekvenční spínač; Rezervní relé; ECU DSS # 2; Indikátor AT; ECU EFI; ECU blokování převodovky. |
| 3 | BKUP LP | 10 | Zpětná světla;
Audio systém; Multifunkční displej; ECU DSS # 2; Senzor parkovacího asistenta. |
| 4 | TOWING BKLP | 10 | Tažení |
| 5 | AVS | 20 | Systém pneumatického odpružení |
| 6 | KDSS | 10 | ECU KDSS |
| 7 | 4WD | 20 | Systém 4WD;
Blokování zadního diferenciálu. |
| 8 | P / SEAT FL | 30 | Přední sedadlo (levé) |
| 9 | D/L NO.2 | 25 | Motor zámku dveří;
Otevření zadních dveří; ECU BODY |
| 10 | PSB | 30 | ECU PSB |
| 11 | TI & TE | 15 | Kontrola náklonu a teleskopu |
| 12 | FOG FR | 15 | Přední mlhová světla |
| 13 | OBD | 7,5 | DLC 3 |
| 14 | A / C | 7,5 | Systém klimatizace |
| 15 | AM1 | 7,5 | Systém startování |
| 16 | DOOR RL | 25 | Elektrické zadní okno (levé) |
| 17 | ECU-IG Č.1 | 10 | ECU blokování převodovky;
Kontrolér VSC; Senzor řízení; Senzor náklonu směru; Sekvenční spínač; Kontrolér automatického stěrače; Rezervní relé; Vyhřívání vnějšího zrcátka; Kontrola náklonu-teleskopická; Kontrolér PSB; ECU DSS č. 1; Přední radarový senzor; ECU posilovače řízení; ECU AFS. |
| 18 | IG1 | 7,5 | Přední směrovky;
Zadní směrovky; Boční směrovky; Směrovky počítadla kilometrů; Osvětlení přívěsu; ALT; VSC; Spínač C / C. |
| 19 | ECU-IG Č.2 | 10 | Odvlhčovač zadního okna;
Spínač vyhřívání sedadla; Relé invertoru; Systém klimatizace; ECU zrcátka; ECU KAROSERIE; Spínač elektrického vyhřívání; Systém navigace; ECU DSS č. 2; ECU otevírací střechy; Spínač počítadla kilometrů; Senzor asistence při parkování; Příslušenství počítadla kilometrů; Kontrolér skládacího sedadla; O / H IG; Rozmrazování; ECU AFS; Modul D; Senzor deště; Pneumatické odpružení; P / SEAT IND. |
| 20 | S / HTR FR | 20 | Vyhřívání sedadla |
| 21 | P / SEAT FR | 30 | Přední sedadlo (pravé) |
| 22 | DOOR P | 30 | Přední okno (strana spolujezdce) |
| 23 | DOOR | 10 | Napájení okna |
| 24 | DOOR D | 25 | Přední okno (strana řidiče) |
| 25 | DOOR RR | 25 | Elektrické zadní okno (pravé) |
| 26 | S/ROOF | 25 | Otevírací střecha |
| 27 | WIP | 30 | WIP |
| 28 | WASHER | 30 | Stěrače a ostřikovače předního skla;
Stěrače a ostřikovače zadního skla. |
| 29 | COOLING | 10 | Chlazení prostoru pro odkládání |
| 30 | IGN | 10 | ECU EFI, C / OPN RLY, ECU VSC,
ECU airbag; Inteligentní systém vstupu a startování; ECU blokování volantu; ECU brána CAN. |
| 31 | GAUGE | 7,5 | Počítadlo kilometrů |
| 32 | PANEL | 7,5 | Osvětlení spínače;
Osvětlení prostoru pro odkládání; Systém navigace; Audio systém; Systém klimatizace; Spínač vnějšího zrcátka; Spínač skládacího sedadla; Informační displej; P / SEAT IND, SHIFT, COOL BOX. |
| 33 | TAIL | 10 | Přední a zadní poziční světla;
Osvětlení evidenčního čísla; ECU EFI; Zadní mlhová světla; Tažení; Přední mlhová světla. |
O Toyota Land Cruiser Prado (2011-2016)
Toyota Land Cruiser Prado z let 2011 až 2016 je robustní a spolehlivé SUV, které je oblíbené pro své terénní schopnosti a komfort na cestách. Tento model je známý svou odolnou konstrukcí a sofistikovaným designem, který kombinuje eleganci s funkčností. Pod kapotou může být vybaven různými motory, včetně naftových a benzínových variant, které poskytují dostatečný výkon pro jízdu v náročných podmínkách. Interiér vozidla je prostorný a nabízí množství moderních technologií a bezpečnostních prvků, které zvyšují pohodlí a bezpečnost cestujících.
Schéma pojistkové skříňky Toyota Land Cruiser Prado
Tato stránka zobrazuje schéma pojistkové skříňky pro Toyota Land Cruiser Prado, která je nezbytná pro údržbu a opravy elektrických systémů vozidla. V tomto modelu jsou pojistkové skříňky typicky umístěny v motorovém prostoru a v interiéru vozidla. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro správné fungování elektrických obvodů a zajišťuje ochranu před přetížením a zkraty.
