Toyota Sienna XL10 (1998-2003) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota Sienna XL10 (1998–2003), informace o poloze panelů pojistek uvnitř auta a přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Toyota Sienna XL10
Vztahuje se na nová vozidla v letech:
1998, 1999, 2000.
Kabina
| Číslo | Ampéráž [A] | Popis |
| 17 | 10 A | Systém klimatizace, odmrazovač zadního okna |
| 18 | 10 A | Ukazatele a měřidla, připomínkové ukazatele na servis a zvukové signály (kromě kontrolky vybití a otevřených dveří), elektrická okna, systém denních světel, nouzová světla |
| 19 | 20A/25A | Stěrače a ostřikovač čelního skla (1998-1999 – 20A; 2000 – 25A) |
| 20 | 10 A | Systém vstřikování paliva multipoint/sekvenční, odmrazovač vnějšího zrcátka |
| 21 | 15A | Tempomat, systém proti zablokování, zamykání přes bezdrátový dálkový ovladač, systém proti krádeži |
| 22 | 5A | Ukazatele a měřidla, systém airbagů SRS, napínače bezpečnostních pásů, systém vstřikování paliva multipoint/sekvenční |
| 23 | 15A | Brzdová světla, tempomat, brzdové světlo umístěné vysoko, zadní světla |
| 24 | 10 A | Světla na polohu, přední obrysová světla, světla registrační značky, zadní světla |
| 25 | 15A | Elektrická zadní okna |
| 26 | 7,5A | Systém palubní diagnostiky |
| 27 | 15A | U bodu napájení |
| 28 | 5A | Směrovky a měřicí přístroje, systém airbag SRS, napínače bezpečnostních pásů, systém vstřikování paliva multipoint/sekvenční |
| 29 | 20A | Systém zamykání dveří, systém odstrašování proti krádeži |
| 30 | 7,5A | Indikátor a počítadlo, audio systém pro auto, hodiny, systém klimatizace, kontrola osvětlení přístrojové desky, vyhřívání zadního skla, automatická převodovka řízená elektronicky, nouzová světla, světla polohy |
| 31 | 7,5A | Směrovky, nouzové blikače |
| 32 | 7,5A | Audio systém pro auto |
| 33 | 15A | Zapalovač cigaret, hodiny, elektrická kontrola zrcátka, systém airbag SRS, napínače bezpečnostních pásů, couvací světla, systém proti krádeži |
| 34 | 5A | Systém klimatizace |
| 43 | 30A | Vyhřívání zadního skla |
| 44 | 40A | Pojistka „INP“ |
| 45 | 30A | Elektrická okna, elektricky otevíratelná střecha, elektrické sedadlo, elektricky posuvné dveře, pojistka „PWR-VENT“ |

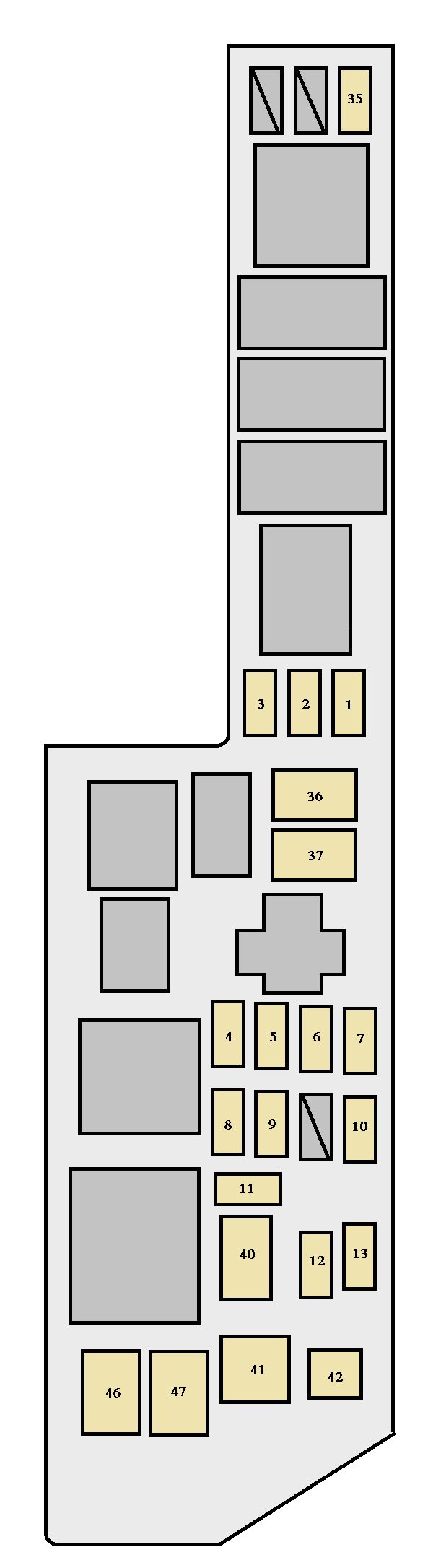

Schéma pojistek motorový prostor #1
| Číslo | Ampéráže [A] | Popis |
| 1 | Pojistka rezervy | |
| 2 | Pojistka rezervy | |
| 3 | Pojistka rezervy | |
| 4 | 5A | Systém nabíjení |
| 5 | 15A | Světlomet pravý |
| 6 | 15A | Systém vstřikování paliva multipoint/sekvenční |
| 7 | 10 A | Klaksón, systém proti krádeži |
| 8 | 10 A | Nouzové směrovky |
| 9 | 30A | Pojistky „IGN“ a „STARTER“ |
| 10 | 15A | Světlomet levý |
| 11 | 20A | Audio systém pro auto |
| 12 | 10 A | Hodiny, osobní osvětlení, osvětlení kosmetického zrcátka, osvětlení stropu ve dveřích, osvětlení zavazadlového prostoru, kontrolka otevřených dveří, kontrolka spínače zapalování, systém proti krádeži, systém denního svícení, vnitřní osvětlení |
| 13 | 10 A | Tempomat, kontrolka airbagu SRS, elektricky posuvné dveře |
| 35 | 25A | Systém EFI |
| 38 | 30A/40A | Elektrické chladicí ventilátory (s tažným balíkem – 40A; bez tažného balíku – 30A) |
| 39 | 30A/40A | Elektrické chladicí ventilátory (s tažným balíkem – 40A; bez tažného balíku – 30A) |
| 40 | 40A | Pojistky „DRL“, „H-LP RH“ a „H-LP LH“ |
| 41 | 40A | Systém klimatizace vzadu |
| 42 | 50A | Systém klimatizace |
| 46 | 140A | Systém nabíjení, pojistky „FL ABS“, „INP“, „HTR“ a „R/RA/C“ |
| 47 | 100A | Pojistky „AM1“ a „DEF“ |

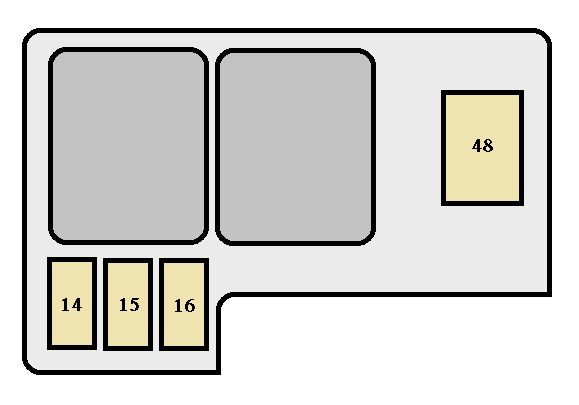

Schéma pojistek motorový prostor č. 2
s DRL (systém denního svícení)
bez DRL
| Číslo | Ampéráže [A] | Popis |
| 14 | 5A | Systém denního svícení |
| 15 | 10 A | Levý světlomet (tlumené světlo) |
| 16 | 10 A | Pravý světlomet (tlumené světlo) |
| 48 | 60A | Systém prevence zablokování kol |
Schéma pojistek a relé – Toyota Sienna XL10
Týká se nových vozidel v letech:
2001, 2002, 2003.
Kabina
| Číslo | Ampéráže [A] | Popis |
| 22 | 10 A | Systém klimatizace, odmrazovač zadního okna |
| 23 | 10 A | Ukazatele a měřidla, ukazatele připomínek na servis a akustická upozornění (kromě kontrolky vybitých baterií a otevřených dveří), ovládání oken, systém denního svícení, světla couvání, elektrické posuvné dveře, automatické antireflexní sklo v zrcátku, kompas |
| 24 | 25A | Stěrače a ostřikovače čelního skla, stěrač a ostřikovač zadního okna |
| 25 | 10 A | Systém vícebodového/sekvenčního vstřikování, odmrazovač vnějšího zrcátka |
| 26 | 15A | Systém tempomatu, systém proti zablokování, systém kontroly trakce, blokování prostřednictvím bezdrátového dálkového ovládání, systém proti krádeži |
| 27 | 5A | Ukazatele a měřidla, systém nabíjení, systém airbagů SRS, napínače bezpečnostních pásů, systém vícebodového/sekvenčního vstřikování |
| 28 | 15A | Brzdová světla, tempomat, brzdové světlo umístěné vysoko, zadní světla |
| 29 | 10 A | Parkovací světla, boční přední světla, osvětlení registrační značky, zadní světla, elektrické posuvné dveře |
| 30 | 15A | Elektrická zadní okna |
| 31 | 7,5A | Systém palubní diagnostiky |
| 32 | 15A | Elektrické zásuvky |
| 33 | 5A | Systém vícebodového/sekvenčního vstřikování |
| 34 | 25A | Systém zamykání dveří, systém alarmu proti krádeži |
| 35 | 7,5A | Směrovka a počítadlo, audio systém pro auto, hodiny, systém klimatizace, ovládání osvětlení přístrojové desky, vyhřívání zadního okna, elektronická automatická převodovka, výstražná světla, parkovací světla, vyhřívače sedadel, elektrická zadní boční okna, elektrické posuvné dveře |
| 36 | 7,5A | Směrovky, výstražná světla |
| 37 | 7,5A | Audio systém pro auto |
| 38 | 15A | Zapalovač cigaret, hodiny, elektrické ovládání zrcátka, systém airbagů SRS, napínače bezpečnostních pásů, couvací světla, systém proti krádeži, systém klimatizace |
| 39 | 5A | Přední klimatizace |
| 49 | 30A | Vyhřívání zadního okna |
| 50 | 30A | Elektrická okna, elektricky otevíratelná střecha, elektrické sedadlo, elektrické posuvné dveře (pravá strana), pojistka „PWR-VENT“ |
| 51 | 40A | Pojistky „CIG“, „RADIO č. 2“, „ECU-IG“, „TERGICRISTALLO“, „RISCALDATORE“, „INDICATORE“ a „TURN“ |

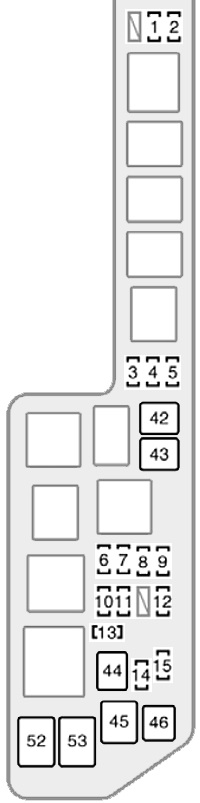

Schéma pojistek motorového prostoru #1
| Číslo | Ampéráže [A] | Popis |
| 1 | 20A | Vyhřívání sedadel |
| 2 | 25A | Senzor poměru vzduch-palivo |
| 3 | Pojistka rezervy | |
| 4 | Pojistka rezervy | |
| 5 | Pojistka rezervy | |
| 6 | 5A | Systém nabíjení |
| 7 | 15A | Pravý světlomet (dálkové světlo) |
| 8 | 15A | Systém vícebodového/sekvenčního vstřikování |
| 9 | 10 A | Klaksón, systém proti krádeži |
| 10 | 10 A | Havarijní světla |
| 11 | 30A | Pojistky „IGN“ a „STARTER“ |
| 12 | 15A | Světlomet levý (dálkové světlo) |
| 13 | 20A | Audio systém pro auto |
| 14 | 10 A | Hodiny, osobní osvětlení, osvětlení kosmetického zrcátka, osvětlení stropu ve dveřích, osvětlení zavazadlového prostoru, kontrolka otevřených dveří, kontrolka spínače zapalování, systém proti krádeži, systém denního svícení, vnitřní osvětlení, systém klimatizace, bezdrátové dálkové ovládání, mechanismus otevírání garážových dveří |
| 15 | 10 A | Tempomat, kontrolka SRS, elektricky posuvné dveře |
| 42 | 30A/40A | Elektrické chladicí ventilátory (s tažným balíkem – 40A; bez tažného balíku – 30A) |
| 43 | 30A/40A | Elektrické chladicí ventilátory (s tažným balíkem – 40A; bez tažného balíku – 30A) |
| 44 | 40A | Systém denního svícení, pojistky „H-LP RH (LO)“ a „H-LP LH (LO)“ |
| 45 | 40A | Systém klimatizace vzadu |
| 46 | 50A | Přední klimatizace |
| 52 | 140A | Systém nabíjení, pojistky „FL ABS“, „INP“, „HTR“ a „R/RA/C“ |
| 53 | 100A | Pojistky „AM1“ a „DEF“ |
Schéma pojistek motorového prostoru č. 2
| Číslo | Ampéráž [A] | Popis |
| 16 | 20A | Přední mlhová světla |
| 17 | 25A | Systém kontroly trakce |
| 18 | 25A | Systém kontroly trakce |
| 19 | 10 A | Levý světlomet (tlumené světlo) |
| 20 | 10 A | Pravý světlomet (tlumené světlo) |
| 21 | 5A | Systém kontroly trakce |
| 47 | 30A | Elektrické posuvné dveře (levá strana) |
| 48 | 40A | Systém klimatizace vzadu |
| 54 | 60A | Systém zabraňování zablokování kol |
