Toyota Sienna XL20 (2003-2010) – pojistková skříňka

V tomto článku naleznete diagramy pojistkové skříňky Toyota Sienna XL20 (2003–2010), informace o poloze pojistkových panelů uvnitř vozu a přiřazení každé pojistky (rozložení pojistek).

Schéma pojistek a relé – Toyota Sienna XL20

Vztahuje se na nová vozidla v letech:

2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

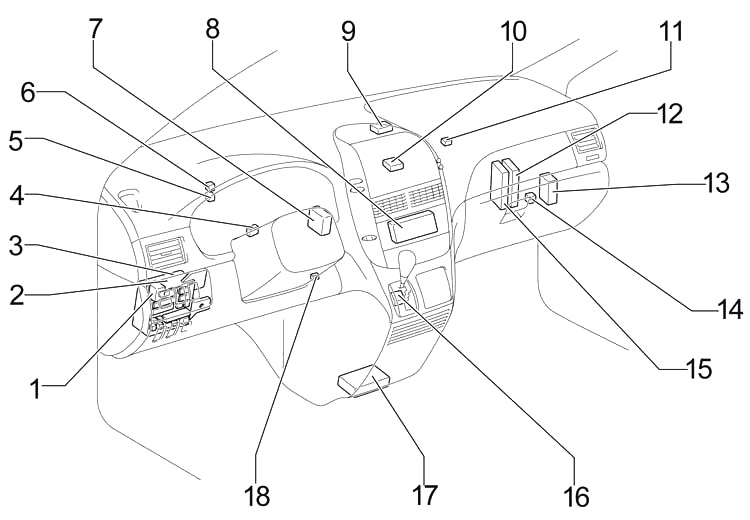

Kabina

1. Relé odmrazovače čelního skla
2. Pojistková skříňka
3. Řídicí jednotka karoserie
4. Relé kupole
5. Zapněte směrovku
6. Relé invertoru
7. Řídicí jednotka sonarového vzdálenosti
8. Ovládací jednotka klimatizace
9. Počítač s transpondérovým klíčem
10. Přijímač ovládání zámku dveří
11. Zesilovač skleněné antény
12. Zesilovač komponentního stereo
13. Řídicí jednotka vzdálenosti
14. Dodatečná pojistková skříňka
15. Modul řízení motoru
16. Řídicí jednotka blokování převodovky
17. Jednotka senzoru airbagu
18. Zesilovač transpondérového klíče



Schéma pojistkové skříňky v kabině

Panel pojistek se nachází pod palubní deskou na straně řidiče. Odstraňte kryt.

Číslo	Ampéráž [A]	Popis
1	10	Ohřívače vnějších zrcátek
2	7,5	Audio systém, navigační systém, zábavní systém pro zadní sedadla
3	15	Elektrické zásuvky
4	15	Zapalovač
5	7,5	Systém řízení blokování převodovky, klimatizační systém, ovládání napájeného zrcátka;
6	7,5	Odometer a měřič
7	7,5	Systém vícebodového/sekvenčního vstřikování, systém airbag SRS, multiplexová komunikační soustava
8	15	2003-2006: Systém vícebodového/sekvenčního vstřikování
	7,5	2007-2010: Systém vícebodového/sekvenčního vstřikování
9	15	Stěrač zadního okna
10	30	Stěrač čelního skla a stěrač zadního okna
11	10	Havarijní světla, směrovky, nouzové blikače
12	15	Vyhřívání sedadel
13	20	Ostřikovač zadního okna a ostřikovač čelního skla
14	10	Klimatizační systém
15	–	–

16	10	Systém intuitivní parkovací asistence, systém monitorování zadního výhledu, multiplexová komunikační soustava, systém vícebodového/sekvenčního vstřikování, systém proti zablokování, systém kontroly trakce, systém kontroly stability vozidla, systém kontroly uzamčení převodovky, dynamický laserový tempomat, vyhřívané sedadlo, elektrické dveře, otevírací střecha, multifunkční displej, auto proti oslnění v zrcátku, elektrická okna, elektrické zásuvky (115 V), třetí sedadlo elektricky nastavitelné, systém zapamatování polohy řidiče
17	10	Systém klimatizace, vyhřívání sedadel, audio systém, navigační systém, elektricky posuvné dveře, elektrické zadní dveře, displej informací o cestování, odmrazovač zadního okna, nouzová světla, osvětlení přístrojové desky, světla spínačů na volantu
18	10	Zadní/brzdová světla, osvětlení registrační značky, poziční světla, boční světla;
19	25	Otevírací střecha
20	–	–
21	15	Zásuvky napájení (115 V)
22	15	Odmrazovač stěrače čelního skla
23	7,5	Systém vícebodového/sekvenčního vstřikování, systém startování
24	–	–
25	–	–
26	10	Zadní/brzdová světla, vysoké brzdové světlo, systém kontroly uzamčení převodovky, systém proti zablokování, systém kontroly trakce, systém kontroly stability vozidla, systém vícebodového/sekvenčního vstřikování, multiplexová komunikační soustava
27	25	Elektrická okna, elektrické zrcátko
28	7,5	Systém palubní diagnostiky
29	15	Přední mlhová světla
30	–	–
31	–	–
32	15	Boční okna

Číslo	Ampéráže [A]	Popis
1	30	Elektrická sedadla
2	30	Elektrická okna
Relé
R1	Mlhová světla
R2	Zadní světlomety
R3	Relé příslušenství (ACC)
R4	Relé výkonu (PWR)
R5	Zapalování (IG1)

Pojistková skříňka přídavná

1. Otevřete motorový prostor. Odstraňte tlumič.
2. Stiskněte každou stranu prostoru pro cestující, abyste odpojili klapky

Číslo	Ampéráže [A]	Popis
1	7,5	Systém vícebodového/sekvenčního vstřikování
2	7,5	Systém manuální klimatizace
3	5	Systém kontroly blokování převodovky

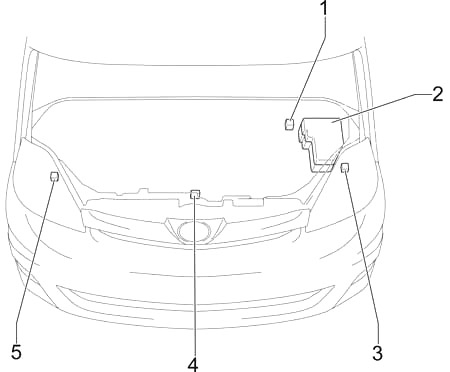

Motor

1. ECU řízení skluzu s aktorem
2. Pojistková skříňka
3. Ovládání levých světlometů
4. ECU ventilátoru chlazení
5. ECU řízení pravých světlometů

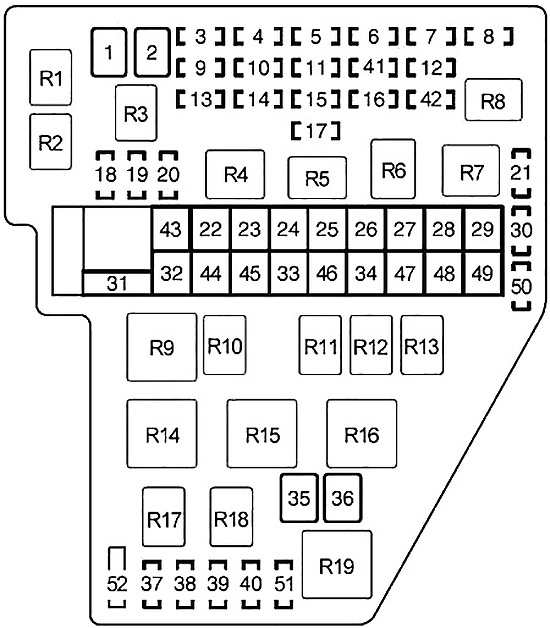

Schéma pojistkové skříňky v motorovém prostoru

Stiskněte jazýček a odstraňte kryt.

Číslo	Ampéráže [A]	Popis
1	30	Světlomety, systém denního svícení, pojistky „H−LP RL“ a „H−LP LL“
2	30	Pojistky „INJ“, „IGN“ a „GAUGE2“
3	10	Systém vícebodového/sekvenčního vstřikování
4	20	Systém denního svícení, pojistky „H−LP RH“ a „H−LP LH“
5	25	Systém napájení zámku dveří
6	10	Klakson
7	10	Osobní/vnitřní osvětlení, osvětlení na přivítání, stropní světla ve dveřích, osvětlení zavazadlového prostoru, světlo spínače motoru, multifunkční displej
8	20	2003-2006: Audio systém, navigační systém
	15	2007-2010: Audio systém
9	20	Systém vícebodového/sekvenčního vstřikování, pojistka „EFI №2“
10	7,5	Systém nabíjení
11	15	Směrovky, výstražná světla
12	10	Elektrické posuvné dveře, systém klimatizace, elektrická okna, multiplexový komunikační systém, tachometr a indikátor, systém dálkového ovládání bezdrátově
13	15	Pravý světlomet (tlumené světlo)
	15	Pravý světlomet
14	15	Levý světlomet (tlumené světlo), přední mlhová světla
	15	Levý světlomet
15	30	Audio systém
16	10	Systém vícebodového/sekvenčního vstřikování
17	25	Senzor A/F
18	15	Náhradní pojistka
19	20	Náhradní pojistka
20	30	Náhradní pojistka
21	30	Náhradní pojistka
22	50	Napájení třetího sedadla
23	50	Systém klimatizace, pojistka „A/C“
24	50	Elektrické chladicí ventilátory
25	30	Napájení zadních dveří
26	30	Posuvné dveře na pravé straně
27	30	Posuvné dveře na levé straně
28	40	Systém klimatizace vzadu
29	40	Ohřívač zadního skla, pojistka „MIR HTR“
30	7,5	Náhradní pojistka
31	140	Systém nabíjení, pojistky „RR A/C“, „HTR“, „FAN“, „PBD“, „R−PSD“, „L−PSD“ a „DEF“
32	50	Systém proti zablokování, systém kontroly trakce, systém kontroly stability vozidla
33	30	Systém proti zablokování, systém kontroly trakce, systém kontroly stability vozidla
34	30	Systém startování
35	30	Napájení třetího sedadla

36	30	Výkon třetího sedadla
37	10	Pravý světlomet
	10	Pravý světlomet (tlumené světlo)
38	10	Levý světlomet
	10	Levý světlomet (tlumené světlo), přední mlhová světla
39	7,5	Systém zábavy pro zadní sedadla
40	10	2007-2010: Systém vícebodového/sekvenčního vstřikování
41	–	Krátký pin
42	–	–
43	–	–
44	–	–
45	–	–
46	–	–
47	–	–
48	–	–
49	–	–
50	–	–
51	–	–
52	–	Krátký pin
Relé
R1	Brzdová světla (BRK)
R2	Senzor směsi vzduch/palivo (A/F)
R3	Otevření obvodu (C/OPN)
R4	Světlomet (HEAD)
R5	EFI
R6	Krátký pin
R7	Ohřívač zadního skla (DEFOG)
R8	Klakson
R9	Kontrola stability vozidla (VSC MTR)
R10	Kontrola stability vozidla (VSC FAIL)
R11	Denní světlo (DRL №4)
R12	Denní světlo (DRL №2)
R13	Denní světlo (DRL №3)
R14	Elektrický chladicí ventilátor (FAN)
R15	Zadní klimatizace (RR A/C)
R16	Topení (HTR) (manuální klimatizace)
	Krátký pin (automatická klimatizace)
R17	Startování (ST)
R18	Spojka kompresoru klimatizace (MG CLT)
R19	–

O Toyota Sienna XL20 (2003-2010)

Toyota Sienna XL20, vyráběná v letech 2003 až 2010, je druhá generace populárního minivanu, který nabízí prostorný interiér a spolehlivý výkon. Tento model je známý svou všestranností a komfortem, což ho činí ideálním pro rodiny. Sienna XL20 byla dostupná s různými motorizacemi, včetně 3,3litrového a později 3,5litrového V6 motoru, které poskytovaly dostatečný výkon pro každodenní ježdění i delší cesty. Vozidlo je vybaveno moderními bezpečnostními prvky a nabízí pohodlné sezení pro až osm pasažérů, což z něj činí praktickou volbu pro ty, kteří potřebují více prostoru.

Schéma pojistkové skříňky Toyota Sienna XL20

Tato stránka zobrazuje schéma pojistkové skříňky pro Toyota Sienna XL20, která je nezbytná pro správnou údržbu elektrických systémů vozidla. V tomto modelu se pojistková skříňka nachází typicky pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Schémata zobrazují čísla pojistek, jejich ampérovou hodnotu a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci a správně ji udržovat.
