Toyota Camry (2001-2006) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota Camry (2001–2006), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Toyota Camry (2001-2006) – schéma pojistky
Rok výroby: 2001, 2002, 2003, 2004, 2005, 2006.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Camry (2001-2006) je pojistka 3 ve schématu pojistek v prostoru pro cestující.
Schéma pojistek motorového prostoru
| Č. |
Amp [A] |
Pojistka | Popis |
| 1 | 100 | ALT | 2AZ-FE (2002-2003):
„DEF“, „PWR NO.1“, „PWR NO.2“, „PWR NO.3“, „PWR NO.4“, „STOP“, „DOOR NO.2“, „OBD“, „PWR SEAT“, „FUEL OPEN“, „FOG“, „AMP“, „PANEL“, „TAIL“, „AM1“, „CIG“, „POWER POINT“, „RAD NO.2“, „ECU-ACC“, „GAUGE1“, „GAUGE2“, „ECU-IG“, „WIPER“, „WASHER“, „HTR (10 A)“, „SEAT HTR“, „SUN-SHADE“ |
| 120 | ALT | 1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006):
„DEF“, „PWR NO.1“, „PWR NO.2“, „PWR NO.3“, „PWR NO.4“, „STOP“, „DOOR NO.2“, „OBD“, „PWR SEAT“, „FUEL OPEN“, „FOG“, „AMP“, „PANEL“, „TAIL“, „AM1“, „CIG“, „POWER POINT“, „RAD NO.2“, „ECU-ACC“, „GAUGE1“, „GAUGE2“, „ECU-IG“, „WIPER“, „WASHER“, „HTR (10 A)“, „SEAT HTR“, „SUN-SHADE“ |
|
| 2 | 60 | ABS NO.1 | 2002-2003:
Systém proti zablokování; Systém kontroly trakce; Systém kontroly stability; Systém asistence při brzdění. |
| 50 | ABS NO.1 | 2003-2006:
Systém proti zablokování; Systém kontroly stability; Systém kontroly trakce; Systém asistence při brzdění. |
|
| 3 | 15 | HEAD LH LWR | Světlomet na levé straně (potkávací světlo);
Kombinovaný měřicí přístroj; Mlhové světlo; Systém multiplexní komunikace (BEAN). |
| 4 | 15 | HEAD RH LWR | Světlomet na pravé straně (potkávací světlo);
Systém multiplexní komunikace (BEAN). |
| 5 | 5 | DRL | Systém denního svícení |
| 6 | 10 | A / C | Systém klimatizace |
| 7 | – | – | Nepoužívá se |
| 8 | – | – | Nepoužívá se |
| 9 | – | – | Nepoužívá se |
| 10 | 40 | MAIN | Pojistky „HEAD LH LWR“, „HEAD RH LWR“,
„HEAD LH UPR“, „HEAD RH UPR“ a „DRL“. |
| 11 | 40 | ABS No.2 | Systém proti zablokování;
Systém kontroly stability; Systém kontroly trakce; Systém asistence při brzdění. |
| 12 | 30 | RDI | Elektrický ventilátor chlazení |
| 13 | 30 | CDS | Elektrický ventilátor chlazení |
| 14 | 50 | HTR | Systém klimatizace |
| 15 | 30 | ADJ PDL | Pedály s regulací výkonu |
| 16 | 30 | ABS No.3 | Systém proti zablokování;
Systém kontroly stability; Systém kontroly trakce; Systém asistence při brzdění. |
| 17 | 30 | AM2 | Systém startování;
Pojistky „IGN“ a „IG2“. |
| 18 | 10 | HEAD LH UPR | Světlomet na levé straně (dálkové světlo) |
| 19 | 10 | HEAD RH UPR | Světlomet na pravé straně (dálkové světlo) |
| 20 | 5 | ST | Kombinovaný měřicí přístroj;
Startování a zapalování. |
| 21 | 5 | TEL | Žádný obvod |
| 22 | 5 | ALT-S | Systém nabíjení |
| 23 | 15 | IGN | Systém startování |
| 24 | 10 | IG2 | ABS;
Nabíjení; Kombinovaný měřicí přístroj; Tempomat; Automatická převodovka řízená elektronicky a indikátor A / T; Kontrola motoru; Upozornění na bezpečnostní pás; SRS; VSC. |
| 25 | 25 | DOOR1 | Systém multiplexní komunikace (BEAN);
Ochrana proti krádeži a kontrola zámku dveří; Kontrola zámku dveří bezdrátově. |
| 26 | 20 | EFI | Tempomat;
Automatická převodovka řízená elektronicky a indikátor A / T; Kontrola motoru. |
| 27 | 10 | HORN | Klaksón |
| 28 | 30 | DCC | Pojistky „ECU-B“, „RAD NO.1“ a „DOME“ |
| 29 | 25 | A / F | Kontrola motoru |
| 30 | – | – | Nepoužívá se |
| 31 | 10 | ETCS | Tempomat, kontrola motoru |
| 32 | 15 | HAZ | Světlomet a varovné světlo |
| Relé | |||
| R1 | Nepoužívá se | ||
| R2 | Nepoužívá se | ||
| R3 | Systém denního svícení (č. 2) | ||
| R4 | Systém denního svícení (č. 3) | ||
| R5 | Elektrický chladicí ventilátor (č. 2) | ||
| R6 | Systém denního svícení (č. 4) | ||
| R7 | Pedály s regulací výkonu | ||
| R8 | Elektrický chladicí ventilátor (č. 3) | ||
| R9 | MG CLT | ||
| R10 | Kontrola motoru (senzor poměru vzduch-palivo) | ||
| R11 | Systém klimatizace | ||
| R12 | Startování a zapalování | ||
| R13 | Světlomet | ||
| R14 | Elektrický chladicí ventilátor (č. 1) | ||
| R15 | VSV (ventil uzávěrky nádrže) | ||
| R16 | Klaksón | ||
| R17 | Modul kontroly motoru | ||

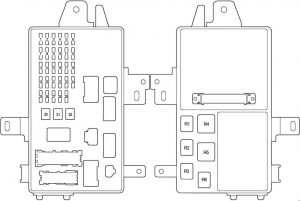

Schéma pojistek oblasti pro cestující
| Č. |
Amp [A] |
Pojistka | Popis |
| 1 | 10 | ECU − B | ABS;
Klimatizace automatická; Kontrola automatického osvětlení; Hodiny; Kombinovaný měřicí přístroj; Tempomat; Automatická převodovka řízená elektronicky a indikátor A / T; Kontrola motoru; Systém imobilizace motoru; Světlomet; Osvětlení; Vnitřní osvětlení; Připomínka klíče; Systém automatického vypínání světel; Klimatizace manuální; Otevíratelná střecha; Systém komunikace Multiplex (BEAN); Systém navigace; Audio systém; Elektrické okno; Upozornění na bezpečnostní pás; SRS; Ochrana proti krádeži a kontrola zámku dveří; VSC; Kontrola zámku dveří bezdrátově. |
| 2 | 7.5 | DOME | Světlo spínače zapalování;
Vnitřní osvětlení; Osobní osvětlení; Osvětlení zavazadlového prostoru; Osvětlení na pozvání; Mechanismus otevírání garážových vrat; Hodiny; Displej venkovní teploty; Informační displej. |
| 3 | 15 | CIG | Zapalovač |
| 4 | 5 | ECU-ACC | Hodiny;
Kombinovaný měřicí přístroj; Systém komunikace multiplex (BEAN); Dálkové ovládání zrcadla. |
| 5 | 10 | RAD NO.2 | Systém navigace;
Audio systém. |
| 6 | 15 | POWER POINT | Elektrické zásuvky |
| 7 | 20 | RAD NO.1 | Systém navigace, audio systém |
| 8 | 10 | GAUGE1 | Indikátory a měřicí přístroje;
Hodiny; Indikátor venkovní teploty; Multifunkční displej; Systém zámku převodovky; Upozornění na bezpečnostní pás. |
| 9 | 10 | ECU-IG | ABS;
Kontrola automatického světla; Světlomet; Vnitřní osvětlení; Připomínka klíče; Systém automatického vypínání světel; Otevíratelná střecha; Systém komunikace Multiplex (BEAN); Elektrické okno; Ochrana proti krádeži a kontrola zámku dveří; VSC. |
| 10 | 25 | WIPER | Stěrač a ostřikovač skel |
| 11 | 10 | HTR | Systém klimatizace |
| 12 | 10 | MIR HTR | Vyhřívání vnějšího zpětného zrcátka |
| 13 | 5 | AM1 | Systém startování |
| 14 | 15 | MLHA | Přední mlhová světla |
| 15 | 15 | SUN−SHADE | Žádný obvod |
| 16 | 10 | GAUGE2 | Automatické zrcátko proti oslnění;
Kompas; Elektricky otevíratelná střecha; Světla couvání; Indikátory automatické převodovky; Systém automatické kontroly osvětlení; Tempomat. |
| 17 | 10 | PANEL | Osvětlení odkládací schránky;
Hodiny; Displej venkovní teploty; Multifunkční displej; Osvětlení přístrojové desky; Osvětlení přístrojového panelu; Upozornění na vypnutí Overdrive. |
| 18 | 10 | TAIL | Zadní světla;
Světla parkování; Světla registrační značky. |
| 19 | 20 | PWR NO.4 | Elektrické okno zadního pasažéra (levá strana) |
| 20 | 20 | PWR NO.2 | Systém zamykání dveří předního cestujícího;
Přední okno cestujícího. |
| 21 | 7.5 | OBD | Integrovaný diagnostický systém |
| 22 | 20 | SEAT HTR | Vyhřívání sedadel |
| 23 | 15 | WASHER | Ostřikovač čelního skla |
| 24 | 10 | FAN RLY | Elektrické chladicí ventilátory |
| 25 | 15 | STOP | Brzdová světla;
Vysoké brzdové světlo; Systém proti zablokování; Systém tempomatu. |
| 26 | 5 | FUEL OPEN | Žádný obvod |
| 27 | 25 | DOOR NO.2 | Multiplexní komunikační systém
(systém automatického zamykání dveří, systém automatického zamykání dveří, systém dálkového ovládání bezdrátově). |
| 28 | 25 | AMP | Žádný obvod |
| 29 | 20 | PWR NO.3 | Elektrické okno zadního cestujícího (pravá strana) |
| 30 | 30 | PWR SEAT | Elektrická sedadla |
| 31 | 30 | PWR NO.1 | Systém zamykání dveří řidiče;
Elektrické okno řidiče; Elektricky ovládaná střecha. |
| 32 | 40 | DEF | Ohřívač zadního skla |
| Relé | |||
| R1 | Mlhová světla | ||
| R2 | Zadní světla | ||
| R3 | Relé příslušenství | ||
| R4 | Ohřívač zadního skla | ||
| R5 | Zapalování | ||
| R6 | Napájení okna | ||

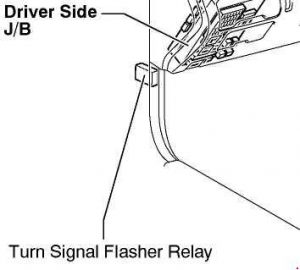

Relé směrovky
Dodatečná pojistková skříňka (motorový prostor)
| Č. br |
Amp [A] |
Pojistka | Popis |
| 1 | 7.5 | ABS Č.4 | Systém proti zablokování kol;
Systém kontroly trakce; Systém kontroly stability; Systém asistence při brzdění. |
| Relé | |||
| R1 | Nepoužívá se | ||
| R2 | ABS CUT | ||
| R3 | ABS MTR | ||
O Toyota Camry (2001-2006)
Toyota Camry z let 2001 až 2006 je známá svou spolehlivostí a komfortem, což ji činí oblíbenou volbou mezi rodinnými sedany. Tento model nabízí různé možnosti motorů, včetně čtyřválcového motoru o objemu 2,4 litru a šestiválcového motoru o objemu 3,0 litru, které poskytují vyvážený výkon a efektivní spotřebu paliva. Camry je také vybavena prostorným interiérem a množstvím bezpečnostních prvků, což přispívá k její popularitě na trhu. Díky své odolnosti a nízkým nákladům na údržbu je Toyota Camry z tohoto období ideální volbou pro ty, kteří hledají spolehlivé a pohodlné vozidlo.
Schéma pojistkové skříňky Toyota Camry
Tato stránka zobrazuje schéma pojistkové skříňky pro model Toyota Camry z let 2001 až 2006. V tomto vozidle se pojistková skříňka nachází typicky pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat pojistky se stejnou ampérovou hodnotou jako náhradu, aby se předešlo poškození elektrických systémů. Pojistková skříňka je důležitou součástí elektrického systému vozidla, a proto je nezbytné mít přehled o její konfiguraci a správném použití pojistek.
