Toyota Land Cruiser 200 (2007-2017) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota Land Cruiser 200 (2007–2017), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každého fusible.
Toyota Land Cruiser 200 (2007-2017) – schéma pojistky
Rok výroby: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Land Cruiser 200 (2007-2017) je pojistka 1 ve schématu pojistek na přístrojové desce (strana řidiče).

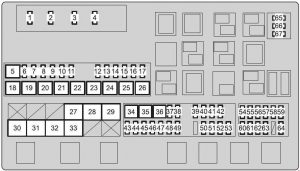

Blok pojistek motorový prostor (do 2013)
| Číslo |
Pojistka |
Amp [A] |
Popis |
| 1 | A / F | 15 | Ohřívač klimatizace |
| 2 | HORN | 10 | Klaksón |
| 3 | EFI MAIN | 25 | Ohřívač EFI;
A / F. |
| 4 | IG2 MAIN | 30 | Vstřikovač;
Zapalování; Počítadlo kilometrů. |
| 5 | RR A / C | 50 | Regulátor ventilátoru |
| 6 | SEAT-A / C LH | 25 | Ohřívače sedadel a ventilátory |
| 7 | RR S / HTR | 20 | Ohřívání zadních sedadel |
| 8 | DEICER | 20 | Odmrazování předního stěrače |
| 9 | CDS FAN | 25 | Ventilátor kondenzátoru |
| 10 | TOW TAIL | 30 | Systém zadních světel pro tažení |
| 11 | RR P / SEAT | 30 | Obvod chybí |
| 12 | ALT-CDS | 10 | Kondenzátor alternátoru |
| 13 | FR FOG | 7.5 | Přední mlhová světla |
| 14 | SECURITY | 5 | Bezpečnostní klaksón |
| 15 | SEAT-A / C RH | 25 | Ohřívače sedadel a ventilátory |
| 16 | STOP | 15 | Brzdová světla;
Brzdové světlo namontované nahoře; Regulátor brzdy; Převodník tažení; ABS; VSC; Hlavní řídicí jednotka karoserie; EFI; Přívěs. |
| 17 | TOW BRK | 30 | Regulátor brzdy |
| 18 | RR AUTO A / C | 50 | Systém klimatizace vzadu |
| 19 | PTC-1 | 50 | Ohřívač PTC |
| 20 | PTC-2 | 50 | Ohřívač PTC |
| 21 | PTC-3 | 50 | Ohřívač PTC |
| 22 | RH-J / B | 50 | RH-J / B |
| 23 | SUB BATT | 40 | Tažení |
| 24 | VGRS | 40 | VGRS ECU |
| 25 | H-LP CLN | 30 | Čištění světlometů |
| 26 | DEFOG | 30 | Odmrazování zadního okna |
| 27 | HTR | 50 | Přední klimatizace |
| 28 | PBD | 30 | Obvod chybí |
| 29 | LH-J / B | 150 | LH-J / B |
| 30 | ALT | 180 | Alternátor |
| 31 | A / PUMP N0.1 | 50 | Na DRIVER |
| 32 | A / PUMP N0.2 | 50 | Na DRIVER 2 |
| 33 | MAIN | 40 | Světlomet;
Systém denního svícení; HEAD LL, HEAD RL, HEAD LH, HEAD RH. |
| 34 | ABS1 | 50 | ABS |
| 35 | ABS2 | 30 | ABS |
| 36 | ST | 30 | Systém startování |
| 37 | IMB | 7.5 | Pojistková skříňka kód identifikace;
Systém inteligentního klíče; GBS. |
| 38 | AM2 | 5 | Hlavní jednotka ECU |
| 39 | D0ME2 | 7.5 | Osvětlení prázdné;
Horní modul; Vnitřní osvětlení zadní. |
| 40 | ECU-B2 | 5 | Systém paměti polohy řidiče |
| 41 | AMP 2 | 30 | Audio systém |
| 42 | RSE | 7.5 | Zábava na zadních sedadlech |
| 43 | TOWING | 30 | Tažení |
| 44 | DOOR NO.2 | 25 | Hlavní jednotka ECU |
| 45 | STR LOCK | 20 | Systém uzamykání řízení |
| 46 | TURN-HAZ | 15 | Počítadlo kilometrů;
Přední směrovky; Zadní směrovky; Konvertor tažení. |
| 47 | EFI MAIN2 | 20 | Palivové čerpadlo |
| 48 | ETCS | 10 | EFI |
| 49 | ALT-S | 5 | IC-ALT |
| 50 | AMP 1 | 30 | Audio systém |
| 51 | RAD N0.1 | 10 | Systém navigace;
Audio systém. |
| 52 | ECU-B1 | 5 | Systém inteligentního klíče;
Horní modul; Kontrola sklonu a teleskopického; Počítadlo kilometrů; Chladič; ECU brány; Senzor řízení. |
| 53 | DOME1 | 5 10 1) |
Systém osvětleného vstupu;
Hodiny. |
| 54 | HEAD LH | 15 | Dálková světla (levá) |
| 55 | HEAD LL | 15 | Potkávací světla (levá) |
| 56 | INJ | 10 | Vstřikovač, systém zapalování |
| 57 | MET | 5A | Počítadlo kilometrů |
| 58 | IGN | 10 | Otevřený obvod;
Systém airbag SRS; ECU brány; Systém detekce pasažérů; Systém inteligentního klíče; ABS; VSC; Systém uzamykání řízení; GBS. |
| 59 | DRL | 5 | Denní světla |
| 60 | HEAD RH | 15 | Dálková světla (pravá) |
| 61 | HEAD RL | 15 | Potkávací světla (pravá) |
| 62 | EFI N0.2 | 7.5 | Systém vstřikování vzduchu;
Měřicí přístroj proudu vzduchu; EVP VSV; 02 SSR; KEY OFF PMP; AI DRIVER; AI EX VSV; ACIS VSV. |
| 63 | RR A / C N0.2 | 7.5 | Obvod chybí |
| 64 | DEF N0.2 | 5 | Odmrazování vnějšího zrcátka |
| 65 | SPARE | 5 | Náhradní pojistka |
| 66 | SPARE | 15 | Náhradní pojistka |
| 67 | SPARE | 30 | Náhradní pojistka |
| 1) Od roku 2013 | |||

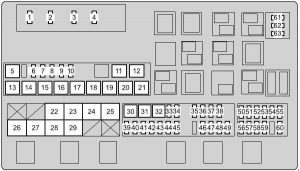

Blok pojistek motorový prostor (od 2014)
| Č. |
Pojistka |
Amp [A] |
Popis |
| 1 | A / F | 15 | Ohřívač klimatizace |
| 2 | HORN | 10 | Klaksón |
| 3 | EFI MAIN | 25 | EFI;
Ohřívač A / F; Čerpadlo paliva. |
| 4 | IG2 MAIN | 30 | INJ, IGN, MET |
| 5 | RR A / C | 50 | Ovladač ventilátoru |
| 6 | CDS FAN | 25 | Ventilátor kondenzátoru |
| 7 | RR S / HTR | 20 | Ohřívání zadních sedadel |
| 8 | FR FOG | 7.5 | Přední mlhová světla |
| 9 | STOP | 15 | Brzdová světla;
Brzdové světlo umístěné nahoře; Ovladač brzdy; ABS; VSC; Hlavní ECU karoserie; EFI; Přívěs. |
| 10 | SEAT-A / C LH | 25 | Ohřívače sedadel a ventilátory |
| 11 | HWD4 | 30 | Obvod chybí |
| 12 | HWD3 | 30 | Obvod chybí |
| 13 | AHC | 50 | Obvod chybí |
| 14 | PTC-1 | 50 | Ohřívač PTC |
| 15 | PTC-2 | 50 | Ohřívač PTC |
| 16 | PTC-3 | 50 | Ohřívač PTC |
| 17 | RH-J / B | 50 | RH-J / B |
| 18 | SUB BATT | 40 | Tažení |
| 19 | VGRS | 40 | VGRS ECU |
| 20 | H-LP CLN | 30 | Čištění světlometů |
| 21 | DEFOG | 30 | Odmlžování zadního okna |
| 22 | SUB-R / B | 100 | SUB-R / B |
| 23 | HTR | 50 | Přední klimatizace |
| 24 | PBD | 30 | Obvod chybí |
| 25 | LH-J / B | 150 | LH-J / B |
| 26 | ALT | 180 | Alternátor |
| 27 | A / PUMP N0.1 | 50 | Al DRIVER |
| 28 | A / PUMP N0.2 | 50 | Al DRIVER 2 |
| 29 | MAIN | 40 | Světlomet;
Systém denního svícení; HEAD LL, HEAD RL, HEAD LH, HEAD RH. |
| 30 | ABS1 | 50 | ABS |
| 31 | ABS2 | 30 | ABS |
| 32 | ST | 30 | Systém startování |
| 33 | IMB | 7.5 | Pojistková skříňka kód identifikace;
Systém inteligentního klíče; GBS. |
| 34 | AM2 | 5 | Hlavní jednotka ECU |
| 35 | DOME2 | 7.5 | Osvětlení v prostoru;
Horní modul; Osvětlení vnitřní zadní. |
| 36 | ECU-B2 | 5 | Systém paměti poloha řidiče |
| 37 | AMP 2 | 30 | Systém audia |
| 38 | RSE | 7.5 | Zábava na zadních sedadlech |
| 39 | TOWING | 30 | Tažení |
| 40 | DOOR NO.2 | 25 | Hlavní jednotka ECU |
| 41 | STR LOCK | 20 | Systém uzamykání řízení |
| 42 | TURN-HAZ | 15 | Počítadlo kilometrů, směrovky přední;
Směrovky boční; Směrovky zadní, přívěs. |
| 43 | EFI MAIN2 | 20 | Palivové čerpadlo |
| 44 | ETCS | 10 | EFI |
| 45 | ALT-S | 5 | IC-ALT |
| 46 | AMP 1 | 30 | Systém audia |
| 47 | RAD N0.1 | 10 | Systém navigace;
Systém audia; Systém asistence při parkování. |
| 48 | ECU-B1 | 5 | Systém inteligentního klíče;
Horní modul; Kontrola sklonu a teleskopická; Počítadlo kilometrů; Chladič; ECU brány; Senzor řízení. |
| 49 | DOME1 | 10 | Systém osvětleného vstupu;
Hodiny. |
| 50 | HEAD LH | 15 | Hlavní světlomety (levé) |
| 51 | HEAD LL | 15 | Mlhová světla (levá) |
| 52 | INJ | 10 | Vstřikovač, systém zapalování |
| 53 | MET | 5 | Počítadlo kilometrů |
| 54 | IGN | 10 | Otevřený obvod;
Systém airbag SRS; ECU brány; Systém inteligentního klíče; ABS; VSC; Systém uzamykání řízení; GBS. |
| 55 | DRL | 5 | Denní světla |
| 56 | HEAD RH | 15 | Hlavní světlomety (pravé) |
| 57 | HEAD RL | 15 | Mlhová světla (pravá) |
| 58 | EFI N0.2 | 7.5 | Systém vstřikování vzduchu;
Měřicí přístroj proudu vzduchu. |
| 59 | RR A/C NO.2 | 7.5 | Cirkulace chybí |
| 60 | DEF NO.2 | 5 | Rozmrazování zrcadla zpětného pohledu vnějšího |
| 61 | SPARE | 5 | Náhradní pojistka |
| 62 | SPARE | 15 | Náhradní pojistka |
| 63 | SPARE | 30 | Náhradní pojistka |

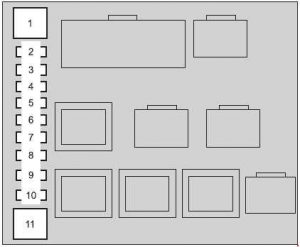

Blok pojistek motorový prostor (pojistková skříňka na pravé straně; od 2014)
| Č. br |
Pojistka |
Amp [A] |
Popis |
| 1 | HWD1 | 30 | Obvod chybí |
| 2 | TOW BRK | 30 | Ovladač brzdy |
| 3 | RR P / SEAT | 30 | Obvod chybí |
| 4 | PWR HTR | 7.5 | Obvod chybí |
| 5 | DEICER | 20 | Odmrazování předního stěrače |
| 6 | ALT-CDS | 10 | ALT-CDS |
| 7 | SECURITY | 5 | BEZPEČNOST |
| 8 | FOTEL A / C RH | 25 | Vyhřívání sedadel a ventilátory |
| 9 | Al PMP HTR | 10 | Vyhřívač čerpadla Al |
| 10 | TOW TAIL | 30 | Systém zadních světel pro tažení |
| 11 | HWD2 | 30 | Obvod chybí |
Přiřazení pojistek v pojistkové skříňce, přístrojová deska na straně řidiče
| Č. |
Pojistka |
Amp [A] |
Popis |
| 1 | CIG | 15 | Zapalovač cigaret |
| 2 | BK / UP LP | 10 | Světla couvání;
Přívěs. |
| 3 | ACC | 7.5 | Audio systém;
Skupina víceúčelového displeje; ECU brány; ECU hlavního těla; ECU zrcadla; Zábava na zadních sedadlech; Systém inteligentního klíče; Hodiny. |
| 4 | PANEL | 10 | Čtyřkolka;
Popelník; Zapalovač cigaret; Regulátor brzdy; Chladnička; Tempomat; Centrální blok diferenciálu; Skupina displeje; Vyhřívání sedadla; Systém klimatizace; Osvětlení odkládací schránky; Výstražná světla; Audio systém; Spínač čištění světlometů; Invertor; Systém paměti polohy řízení; Spínače vnějších zrcátek; Horní modul; Senzor náklonu airbagu; Spínač airbagu; Spínač páky převodovky; Spínače volantu; Spínač VSC OFF; Spínač konzoly. |
| 5 | ECU-IG N0.2 | 10 | Systém klimatizace;
Vyhřívač; Horní modul; ABS; VSC; Senzor řízení; Senzor náklonu směrového a senzor G; Hlavní jednotka ECU; Brzdová světla; Otevíratelná střecha; Hodiny; Zrcadlo ECU. |
| 6 | WINCH | 5 | Kruh chybí |
| 7 | A / C IG | 10 | Kondenzátor;
Ventilátor kondenzátoru; Kompresor kondenzátoru; Odledování zadního okna a vnějšího zrcátka; Systém klimatizace. |
| 8 | TAIL | 15 | Zadní světla;
Světla evidenčního čísla; Přední mlhová světla; Boční poziční světla vpředu; Boční poziční světla vzadu; Světla parkování. |
| 9 | WIPER | 30 | Stěrač předního skla |
| 10 | WSH | 20 | Stříkací systém předního skla |
| 11 | RR WIPER | 15 | Stěrač a stříkací systém zadního okna |
| 12 | 4WD | 20 | 4WD |
| 13 | LH-IG | 5 | Alternátor;
Vyhřívání sedadla; Odledování stěrače předního skla; Přední bezpečnostní pás; Výstražná světla; Invertor; Spínač páky převodovky. |
| 14 | ECU-IG N0.1 | 5 | ABS;
VSC; Systém sklopného a teleskopického řízení; ECU brány; Systém zamykání převodovky; Tempomat; Bezpečnostní pás před kolizí; Čištění světlometů; Skupina víceúčelového displeje; Systém paměti polohy řízení; Systém asistovaného zamykání dveří. |
| 15 | S/ROOF | 25 | Otevíratelná střecha |
| 16 | RR DVEŘE PRAVÉ | 20 | Elektrická okna |
| 17 | MIR | 15 | Zrcadlo ECU;
Rozmrazení vnějšího zrcátka. |
| 18 | RR DVEŘE LEVÉ | 20 | Elektrická okna |
| 19 | FR DVEŘE LEVÉ | 20 | Elektrická okna |
| 20 | FR DVEŘE PRAVÉ | 20 | Elektrická okna |
| 21 | RR MLHOVÉ | 7.5 | Kruhový obvod chybí |
| 22 | A / C | 7.5 | Systém klimatizace |
| 23 | AM1 | 5 | Kruhový obvod chybí |
| 24 | Tl & TE | 15 | Ovládání sklonu a teleskopické |
| 25 | FR P/SEDADLO PRAVÉ | 30 | Elektrická židle |
| 26 | PWR ZÁSUVKA | 15 | Zásuvka napájení |
| 27 | OBD | 7.5 | Diagnostika na palubě |
| 28 | PSB | 30 | Bezpečnostní pás před kolizí |
| 29 | DVEŘE Č.1 | 25 | Hlavní jednotka ECU |
| 30 | FR P/SEDADLO LEVÉ | 30 | Elektrická židle |
| 31 | INVERTOR | 15 | Invertor |
Přiřazení pojistek v pojistkové skříňce, přístrojová deska na straně spolujezdce
| Č. |
Pojistka |
Amp [A] |
Popis |
| 1 | RSFLH | 30 | Obvod chybí |
| 2 | B / DR CLSR RH | 30 | Obvod chybí |
| 3 | B / DR CLSR LH | 30 | Obvod chybí |
| 4 | RSF RH | 30 | Obvod chybí |
| 5 | DOOR DL | 15 | Obvod chybí |
| 6 | AHC-B | 20 | Obvod chybí |
| 7 | TEL | 5 | Multimédia |
| 8 | TOW BK / UP | 7.5 | Tažení |
| 9 | AHC-B N0.2 | 10 | Obvod chybí |
| 10 | ECU-IG N0.4 | 5 | Systém upozornění na tlak v pneumatikách |
| 11 | SEAT-A/C FAN | 10 | Ventilátory |
| 12 | SEAT-HTR | 20 | Vyhřívání sedadla |
| 13 | AFS | 5 | Obvod chybí |
| 14 | ECU-IG N0.3 | 5 | Systém tempomatu |
| 15 | STRG HTR | 10 | Systém vyhřívání volantu |
| 16 | TV | 10 | Skupina více displejů |

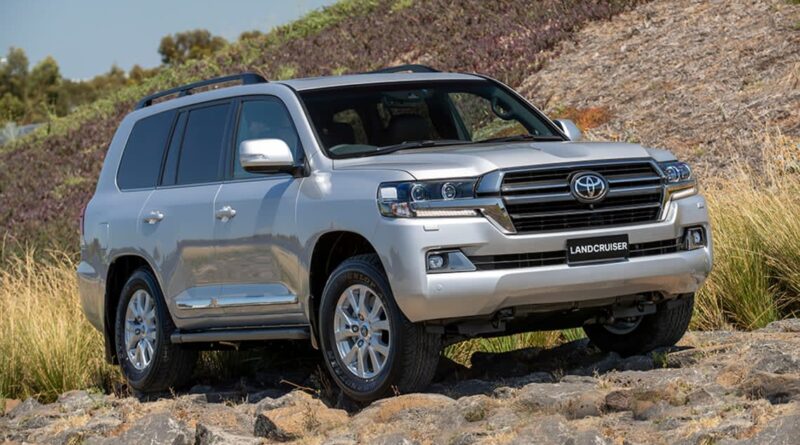

O Toyota Land Cruiser 200 (2007-2017)
Toyota Land Cruiser 200, vyráběný v letech 2007 až 2017, je známý svou robustností a spolehlivostí, což ho činí ideálním pro náročné terény a dlouhé cesty. Tento model nabízí různé motorizace, včetně výkonných benzínových a dieselových motorů, které zajišťují dostatečný výkon a efektivnost. Interiér vozidla je prostorný a pohodlný, s moderními technologiemi a prvky luxusu, které zvyšují komfort cestování. Land Cruiser 200 je vybaven pokročilými systémy pohonu všech kol, což zaručuje vynikající trakci a stabilitu na různých površích.
Schéma pojistkové skříňky Toyota Land Cruiser 200
Tato stránka zobrazuje schéma pojistkové skříňky pro Toyota Land Cruiser 200, která je nezbytná pro identifikaci a výměnu pojistek. Typická umístění pojistkové skříňky v tomto modelu zahrnují prostor pod kapotou a interiér vozidla, obvykle v blízkosti palubní desky. Diagramy na této stránce ukazují čísla pojistek, jejich amperáž a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou amperáží, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro správné fungování elektrických zařízení ve vozidle.
