Toyota Yaris XP130 a XP150 (2011-2018) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Toyota Yaris XP130 a XP150 (2011–2018), informace o poloze panelů pojistek uvnitř auta a přiřazení každé pojistky (rozložení pojistek).

Toyota Yaris XP130 a XP150 – schéma pojistkové skříňky

Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Yaris XP130 a XP150 je pojistka 23 (15A) v pojistkové skříňce v kabině.

Motorový prostor

Poloha

LHD (volant vlevo)



RHD (volant vpravo)



Popis

1. Relé zapalovací svíčky
2. Pojistková skříňka a relé
3. Řídicí jednotka brzd
4. Pojistková skříňka č. 2
5. Pojistková skříňka napájení
6. Řídicí jednotka motoru

Pojistková skříňka a relé



Popis

1	7,5A – Systém vícebodového vstřikování; Systém vícebodového vstřikování sekvenčně.
2	20A EFI MAIN – Benzín: Systém vícebodového vstřikování; Systém vícebodového vstřikování sekvenčně.
	30A ECD MAIN – Nafta: Systém vícebodového vstřikování; Systém vícebodového vstřikování sekvenčně.
3	7,5A EFI NO.3 – Systém vícebodového vstřikování; Systém vícebodového vstřikování sekvenčně.
4	10A – Klakson; Akustický signál
5	10A EFI NO.2 – Systém vícebodového vstřikování; Systém vícebodového vstřikování sekvenčně.
6	10A – Systém vícebodového vstřikování; Systém vícebodového vstřikování sekvenčně; Airbag; Brzdová světla; Systém klasifikace předních cestujících.
7	15A IGN – Systém vícebodového vstřikování; Systém vícebodového vstřikování sekvenčně.
8	7,5A – Přístrojová deska
9	–
10	30A – od července 2014 (TMMF): Přídavný ohřívač (TMMF – Toyota Motor Manufacturing France)
11	25A – před červencem 2014 (TMMF): Přídavný ohřívač (TMMF – Toyota Motor Manufacturing France)
	30A – od července 2014 (TMMF): Pomocný ohřívač (TMMF – Toyota Motor Manufacturing France)
12	50A EPS – Elektrické posilování řízení
13	30A – ABS, VSC
14	30A – Vyhřívaná skla; Vyhřívaná zrcátka.
15	40A – Klimatizace
16	50A – TMMF: Pomocný ohřívač (TMMF – Toyota Motor Manufacturing France)
	30A – Čištění světlometů
17	30A – Ventilátor chlazení
18	50A – ABS, VSC

19	10A – Zrcátka s vyhříváním; Vyhřívané zadní sklo; Tempomat; Ukazatel převodů; Řídicí jednotka motoru.
20	5A ECU-B Č.1 – Systém vícebodového vstřikování; Systém sekvenčního vícebodového vstřikování; Karoserie ECM.
21	15A – Vnitřní osvětlení; Osobní osvětlení; Audio systém; VSC.
22	40A – Nabíjecí systém (1NR-FE); Systém start-stop.
23	30A – Systém startování
24	15A – TMMF: Audio systém; Navigace; Asistence při parkování (TMMF – Toyota Motor Manufacturing France).
25	25A– do července 2014: Dvojitá blokace
	25A – do července 2014 (TMMF): Přídavný ohřívač (TMMF – Toyota Motor Manufacturing France)
26	30A – Pojistky: “DOME”, “ECU-B NR 1”, “ECU-B NR 2”
27	20A – do července 2014 (TMMF): Víko; Imobilizér; Systém inteligentního přístupu s tlačítkem pro startování; Systém start-stop; Blokování volantu; Systém bezdrátového ovládání (TMMF – Toyota Motor Manufacturing France).
28	10A ETCS – Systém vícebodového vstřikování; Systém sekvenčního vícebodového vstřikování.
29	10A – Směrovky; Havarijní světla.
30	7,5A AM2 – Systém vícebodového vstřikování; Systém sekvenčního vícebodového vstřikování; Systém startování.
31	5A – Přístrojová deska; Systém bezdrátového ovládání; Systém monitorování tlaku pneumatik; Systém klasifikace předních cestujících.
32	7,5A – Nabíjecí systém
33	50A – Pojistky: “EFI MAIN”, “EFI Č.2”, “EFI Č.3”, “IG2”, “IGN”, “MET”, “HORN”
34	80A – Přídavný ohřívač, vyhřívaná zrcátka
Relé
R1	Chladicí ventilátor (2)
R2	Chladicí ventilátor (1)
R3	Vyhřívané zadní sklo (DEF)
R4	Motorek startování (ST)

Pojistková skříňka č. 2

Popis

1	20A – Systém vícebodového vstřikování; Systém vícebodového vstřikování sekvenčně.
2	7,5A – Denní světla
	15A – Denní světla
3	10A – Chladicí ventilátor; Systém vícebodového vstřikování; Systém vícebodového vstřikování sekvenčně
	10A – Systém vícebodového vstřikování; Systém vícebodového vstřikování sekvenčně.
4	7,5A – před červencem 2014: Klimatizace; Automatické osvětlení; Světlomety; Nastavení průtoku světlometů.
	20A – od července 2014: Klimatizace; Automatické osvětlení; Světlomety; Nastavení průtoku světlometů.
5	50A – Řídicí jednotka převodovky
6	10A H-LP RH HI – Pravé dálkové světlo
7	10A H-LP LH HI – Levé dálkové světlo, přístrojová deska
8	10A H-LP RH LO – Pravé potkávací světlo

9	10A H-LP LH LO – Světlo s nízkým paprskem vlevo; Světlomet mlhového světla předního.
10	–
11	–
12	–
13	–
14	–
Relé
R1	před červencem 2014: Stmívač (DIM) (spínač světlometů)
	od července 2014: Pomocné topení
R2	Denní světla; Antivirový systém.
R3	Světlomety
	Světlomety, denní světla.

N. 1



Před červencem 2014

• R1 – Relé integro

Od července 2014

• R1 Řídicí jednotka motoru (ECD NO.2)
• R2 Pomocné topení (PTC HTR NO.2)
• R3 Pomocné topení (PTC HTR NO.3)
• Motorek pro startování R4 (ST NR 2)

N. 2



Před červencem 2014

R2 – (O / P MTR (systém Stop & Start)) nebo R1 – Řídicí jednotka převodovky (MMT)

Od července 2014

R1 – stmívač (DIM (světlomet))

Pojistková skříňka napájení

Nachází se na kladném terminálu baterie.





Popis

1. 80A GLOW DC/DC – systém vícebodového vstřikování / systém sekvenčního vícebodového vstřikování
2. 80A MAIN – Pojistky: “BBC”, “ST”, “AMP”, “D / L NO.2”, “DCC”, “STR LOCK”, “MIR-HTR”, “ETCS”, “HAZ”, ” AM2 “”, ALT-S “”, “R/I” “”, DRL “” EU-DRL “”, S-HORN “”, H-LP MAIN “”, H-LP RH HI “”, H-LP LH HI “”, H-LP RH LO “”, H-LP LH LO“
3. ALT 120A – Systém nabíjení, Pojistky: “ID / UP”, “EPS”, “ABS NO.2”, “DEF”, “PTC”, “HTR”, “H-LP CLN”, “RDI FAN”, ” ABS NO.1 “,” TAIL NO.2 “,” PANEL “,” DOOR R / R “,” DOOR P “,” ECU-IG NO.1 “,” ECU-IG NO.2 “,” A / C “,” GAUGE “,” WASHER “,” WIPER “,” WIPER RR “,” P / W “,” DOOR R / L “,” DOOR “,” CIG “,” ACC “,” D / L ” , “OBD”, “STOP”, “AM1”, “FOG FR”

Kabina

Poloha

LHD

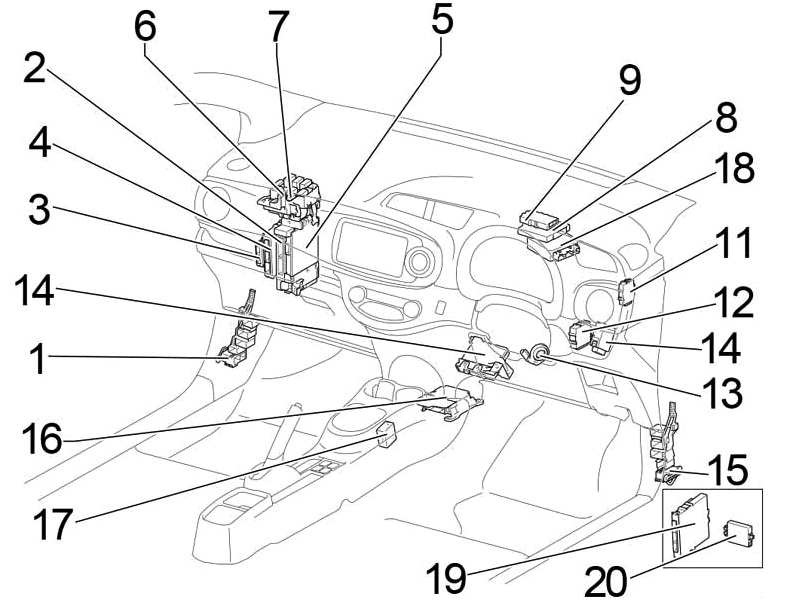

RHD

Popis

1. Distribuční jednotka
2. Pojistková skříňka
3. Řídicí jednotka motoru a převodovky (bez systému Start-Stop)
4. Řídicí jednotka systému Start-Stop
5. Řídicí jednotka elektrického systému karoserie
6. Relé topení (HTR)
7. Pojistková skříňka relé
8. Řídicí jednotka systémů asistence řidiče
9. Řídicí jednotka motoru a převodovky (se systémem Start-Stop)
10. Řídicí jednotka převodovky (LHD)
11. Blokování bezpečnostní sítě
12. Relé stěračů
13. Zesilovač transpondéru klíče
14. Zesilovač klimatizace
15. Distribuční jednotka
16. Řídicí jednotka airbagu
17. Kontrolér blokování páky převodovky
18. Řídicí jednotka posilovače řízení
19. Blokování certifikace
20. Blokování ID kódu (se systémem přístupu a startování inteligentně)
    Řídicí jednotka transpondéru klíče (bez systému přístupu a startování inteligentně)

Pojistková skříňka

Nachází se pod přístrojovou deskou.

LHD (volant vlevo)



RHD (volant vpravo)





Popis

1	–
2	–
3	–
4	15A – Vyhřívaná sedadla
5	–
6	–
7	7,5A – Elektrická zrcátka
8	–
9	–
10	–
11	–
12	25A – Dvojitá blokace
13	–
14	–
15	15A – do června 2013: Přední mlhové světlo
	15A – Od června 2013 (TMC): Přední mlhové světlo (TMC – Toyota Motor Corporation)
	7,5A – od června 2013 (TMMF): Přední mlhové světlo (TMMF – Toyota Motor Manufacturing France)
16	7,5A – Systém startování
17	7,5A – Systém vícebodového vstřikování; Systém sekvenčního vícebodového vstřikování; VSC; Stop světlo; Dodatečné stop světlo.
18	7,5A – Zadní mlhové světlo

19	–
20	7,5A – Diagnostický konektor
21	25A – Centrální zamykání; Karoserie ECM.
22	5A – ECM karoserie; Elektrická zrcátka; Audio systém; Blokování voliče převodovky.
23	15A – Zásuvka (zapalovač cigaret)
24	20A – Ovládače oken
25	20A – Ovládání oken
26	30A – Elektrická okna
27	15A – Zadní stěrač
28	20A – Stěrač
29	15A – Ostřikovač oken
30	–
31	–
32	10A – Světla couvání, blokování páky převodovky; Audio systém; Systém nabíjení; Systém vícebodového vstřikování; Systém sekvenčního vícebodového vstřikování.
33	7,5A – Klimatizace; Vyhřívané zadní sklo; Vyhřívaná zrcátka.
34	5A – VSC
35	5A — Chladicí ventilátor; Vyhřívané zadní sklo; VSC; Elektrický posilovač řízení; Řídicí modul karoserie; Bezdrátový kontrolní systém; Systém monitorování tlaku v pneumatikách.
36	20A – Ovládače oken
37	20A – Ovládání oken
38	5A – Přístrojová deska; Osvětlení přístrojové desky; Spínač světla.
39	10A – Boční světlo; Osvětlení evidenčního čísla.

Pojistková skříňka

Popis

• R1 – Osvětlení interiéru (DOME CUT)
• R2 – do července 2014: Světlomet mlhový přední (FR FOG) / od května 2015: (STP)

Dodatečné prvky

Popis

1. Detektor kolize
2. Přijímač pro systém monitorování tlaku pneumatik
3. Audio zesilovač
4. Přijímač centrálního zamykání

O Toyota Yaris XP130 a XP150 (2011-2018)

Modely Toyota Yaris XP130 a XP150, vyráběné v letech 2011 až 2018, jsou známé svou spolehlivostí a kompaktním designem, který je ideální pro městskou jízdu. Tyto modely nabízejí různé možnosti motorizace, včetně benzínových a naftových motorů, které se liší objemem a výkonem. Yaris je oblíbený pro svou úspornost a jednoduchou ovladatelnost, což ho činí ideálním vozidlem pro každodenní použití. Interiér vozidla je navržen s důrazem na pohodlí a funkčnost, přičemž nabízí dostatek prostoru pro pasažéry i zavazadla.

Schéma pojistkové skříňky Toyota Yaris XP130 a XP150

Tato stránka zobrazuje schéma pojistkové skříňky pro modely Toyota Yaris XP130 a XP150, která je nezbytná pro správnou údržbu a opravu elektrických systémů vozidla. Pojistková skříňka se obvykle nachází v kabině vozidla, pod přístrojovou deskou, a druhá pojistková skříňka se nachází v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnou a efektivní provoz vašeho vozidla.
