Toyota FJ Cruiser (2006-2017) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Toyota FJ Cruiser (2006–2017), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každého fusible.

Schéma pojistek a relé – Toyota FJ Cruiser

Vztahuje se na vozidla vyrobená v letech:

2006, 2007.

Motorový prostor

Přístrojová deska

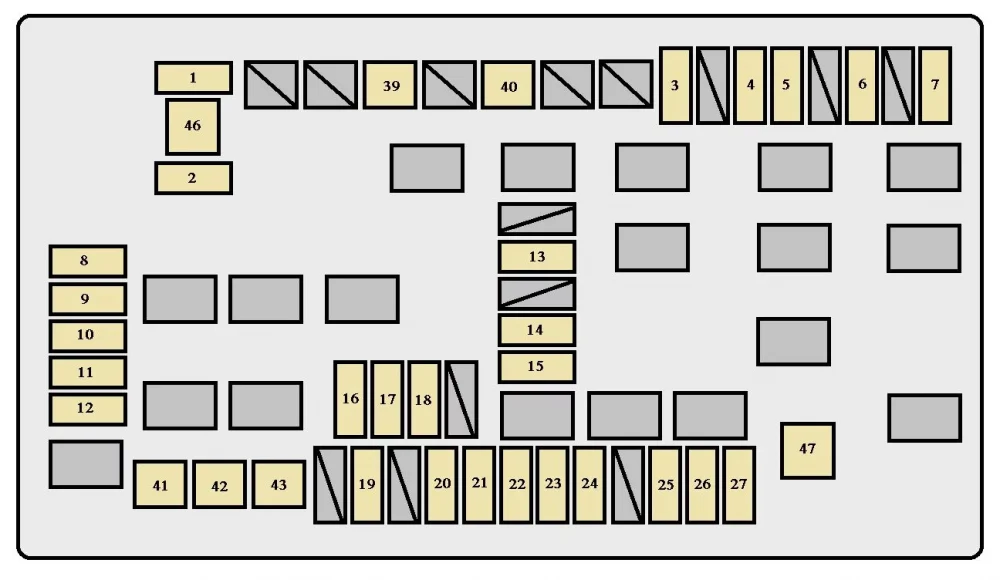

Motorový prostor

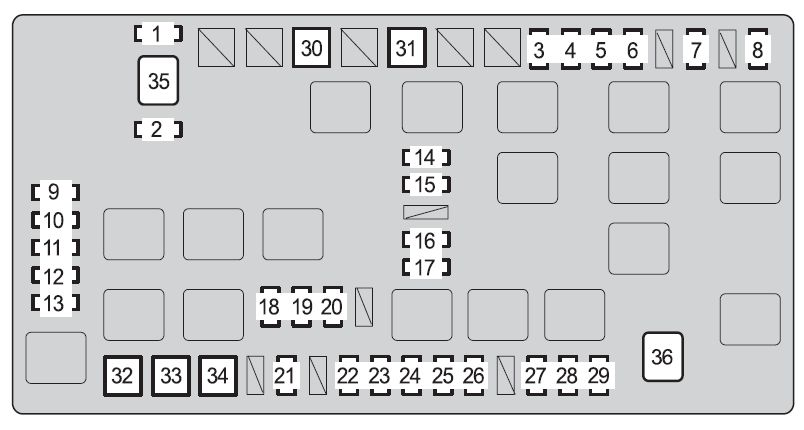

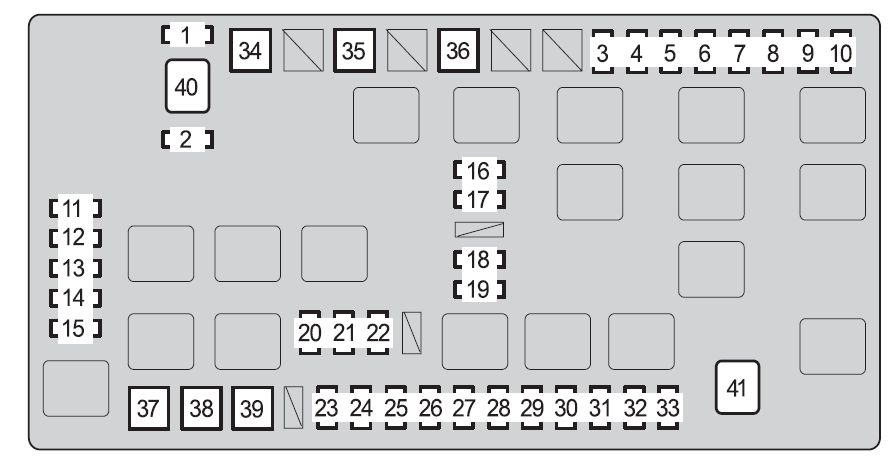

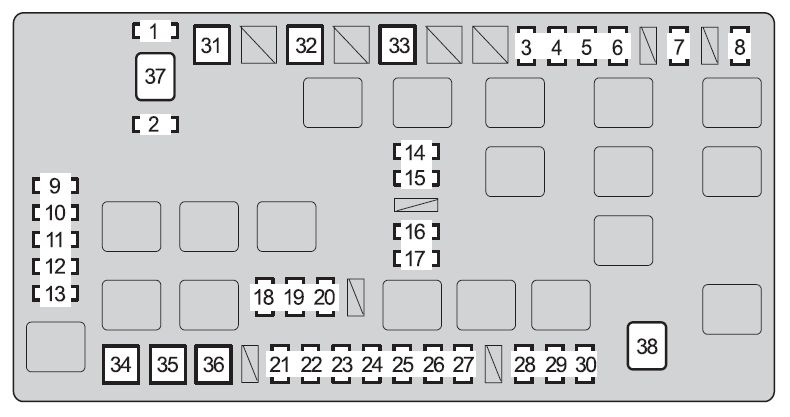

Pojistky (typ A)

Číslo	Ampéráž [A]	Popis
1	10	Pojistka rezervy
2	15	Pojistka rezervy
3	15	Světla přívěsu
4	15	Světlomet do terénu
5	10	Brzdová světla, vysoké brzdové světlo, systém proti zablokování, systém kontroly trakce, aktivní systém kontroly trakce, systém stability vozidla, systém „AUTO LSD“, systém vícebodového/sekvenčního vstřikování, systém blokování převodovky
6	15	Světlomet s tlumeným světlem
7	7,5	Systém diagnostiky palubního systému
8	10	Pravý světlomet (tlumená světla) (vozidla s denním svícením), pravý světlomet (vozidla bez denního svícení)
9	10	Levý světlomet (tlumená světla) (vozidla s denním svícením), levý světlomet (vozidla bez denního svícení)
10	10	Pravý světlomet (dálkové světlo)
11	10	Levý světlomet (dálkové světlo)
12	10	Systém vícebodového/sekvenčního vstřikování
13	7,5	Systém denního svícení
14	30	Vyhřívání zadního skla
15	7,5	Systém vícebodového/sekvenčního vstřikování
16	10	Vnitřní osvětlení, osvětlení zavazadlového prostoru, hodiny, počítadlo příslušenství, počítadlo a manometr
17	20	Audio systém
18	10	Systém klimatizace, systém multiplexové komunikace, systém airbagů SRS, systém klasifikace předních cestujících

19	7,5	Systém nabíjení
20	10	Klaksón
21	15	Systém vícebodového/sekvenčního vstřikování
22	15	Směrová světla, výstražná světla
23	10	Systém vícebodového/sekvenčního vstřikování, elektronický systém řízení škrticí klapky
24	20	Pojistka „EFI NO.2“, systém vícebodového/sekvenčního vstřikování
25	20	Systém zamykání dveří, multiplexní komunikační systém
26	15	Tažné zařízení
27	20	Audio systém
28	10	Systém vícebodového/sekvenčního vstřikování, systém proti zablokování, systém stability vozidla, systém kontroly trakce, aktivní systém kontroly trakce, systém airbagů SRS, systém klasifikace předních cestujících
29	7,5	Odesílatel a měřidlo
30	30	Stěrače a ostřikovače čelního skla
31	20	Pohon všech kol, systém uzamykání zadního diferenciálu
32	15	Napájecí zásuvka
33	15	Stěrač a ostřikovač zadního skla, multiplexní komunikační systém
34	10	Systém proti zablokování, systém stability vozidla, systém kontroly trakce, aktivní systém kontroly trakce, systém „AUTO LSD“, systém vícebodového/sekvenčního vstřikování, tempomat, systém uzamykání zadních dveří, systém uzamykání převodovky, multiplexní komunikační systém
35	15	Směrová světla, klimatizační systém, systém nabíjení, spínač pro zrušení startování spojky, systém proti zablokování, systém kontroly trakce, aktivní systém kontroly trakce, systém stability vozidla, systém „AUTO LSD“, couvací světla, intuitivní parkovací asistence, systém uzamykání zadního diferenciálu, napájecí zásuvka, měřidlo příslušenství, odesílatel a indikátor
36	7,5	Systém startování, spínač pro zrušení startování spojky, napájecí zásuvka
37	10	Zadní světla, osvětlení registrační značky, parkovací světla, kontrola osvětlení přístrojové desky, osvětlení
38	7,5	Systém uzamykání převodovky, vnější zpětná zrcátka, audio systém, elektrická zásuvka, hodiny, měřidlo příslušenství, multiplexní komunikační systém

Pojistky (typ B)

Číslo	Ampéráž [A]	Popis
39	50	Pojistky „ACC“, „ECU-IG“, „IG1“, „PR WSH“, „FR WIP-WSH“, „4WD/DIFF“ a „STA“
40	50	„CODA“, „VÝSTUP PWR“, „VÝKON“
41	40	Systém antiblokování, systém stability vozidla, systém kontroly trakce, aktivní systém kontroly trakce, systém „AUTO LSD“
42	30	Pojistky „IGN“ a „GAUGE“, systém vícebodového/sekvenčního vstřikování, systém startování
43	30	Systém antiblokování, systém stability vozidla, systém kontroly trakce, aktivní systém kontroly trakce, systém „AUTO LSD“
44	30	Elektrická okna
45	80	Zásuvka napájení

Pojistky (typ C)

Číslo	Ampéráž [A]	Popis
46	120	Pojistky „AM1“, „AC 115V“, „DEFOG“, „DEFOG NO.2“, „STOP“, „OBD“, „J/B“, „TAŽNÉ ZAŘÍZENÍ“, „AUX LP“ a „OFFROAD LP“
47	60	Systém klimatizace

O Toyota FJ Cruiser (2006-2017)

Toyota FJ Cruiser, vyráběný v letech 2006 až 2017, je robustní SUV, které si získalo popularitu svým retro designem a schopnostmi v terénu. Tento model je inspirován klasickým Toyota Land Cruiser FJ40 a je známý svou odolností a spolehlivostí. FJ Cruiser nabízí různé motorové možnosti, včetně 4,0litrového V6 motoru, který poskytuje dostatečný výkon pro jízdu v náročných podmínkách. Vozidlo je vybaveno pohonem všech čtyř kol a má vysokou světlou výšku, což ho činí ideálním pro off-road dobrodružství. Interiér je praktický a odolný, s možností snadného čištění, což ocení zejména aktivní řidiči.

Schéma pojistkové skříňky Toyota FJ Cruiser

Tato stránka zobrazuje schéma pojistkové skříňky pro Toyota FJ Cruiser, která je klíčová pro identifikaci a údržbu elektrických systémů vozidla. Pojistková skříňka se obvykle nachází v motorovém prostoru a pod přístrojovou deskou. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, což je nezbytné pro správnou údržbu. Při výměně pojistek je důležité vždy použít pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je navržena tak, aby zajistila bezpečnost a funkčnost všech elektrických komponentů ve vozidle.
