Toyota Yaris I (1999-2005) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Toyota Yaris I (1999–2005), informace o poloze panelů pojistek uvnitř auta a přidělení každé pojistky (rozložení pojistek).

Toyota Yaris (1999-2005) – schéma pojistkové skříňky

Rok výroby: 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Pojistky zapalovače cigaret (zásuvky napájení) v Toyota Yaris jsou pojistka č. 9 (zapalovač cigaret) v pojistkové skříňce přístrojové desky a pojistka č. 9 (zásuvka napájení).

Motorový prostor

Poloha

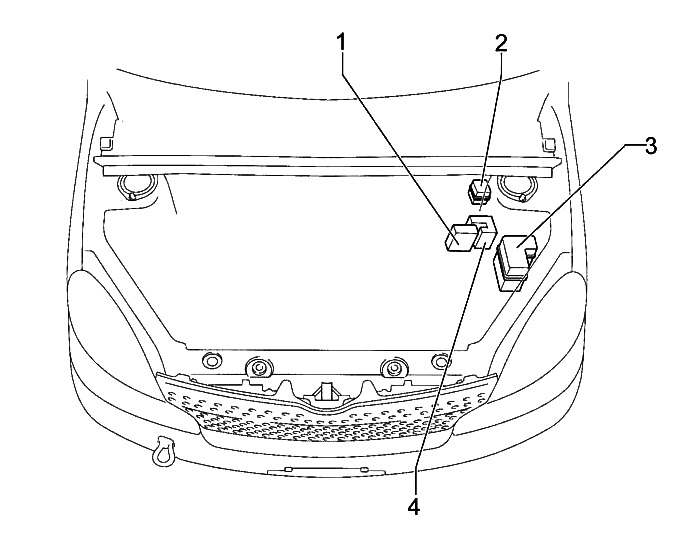

Obecné schéma skříní pod kapotou

Popis

1. Pojistková skříňka napájení
2. Přídavná pojistková skříňka
3. Pojistková skříňka a relé
4. Řídicí jednotka ABS

Schéma pojistek Toyota Yaris 1

Nachází se na levé straně motorového prostoru, vedle baterie.

Pojistky Toyota Yaris – popis

1	15A – Hodiny; Přístrojová deska; Centrální zamykání; Světlomety; Vnitřní osvětlení; Výstražný bzučák; Víceúčelový displej; Audio systém; Řídicí jednotka zámku dveří.
2	15A – Řídicí jednotka motoru; Imobilizér; Řídicí jednotka převodovky.
3	15A – Klakson
4	15A – Nabíjecí systém; Přístrojová deska; Řídicí jednotka motoru; Imobilizér; Řídicí jednotka převodovky; Víceúčelový displej; Systém airbag SRS; Zapalovací systém.
5	30A – Systém startování
6	–
7	10A – Levý světlomet, nastavení osvětlení světlometů
8	10A – Levý světlomet, nastavení osvětlení světlometů
9	15A – Napájecí konektor; Zapalovač cigaret.
10	Rezervní pojistka
11	Rezervní pojistka
12	Rezervní pojistka
13	–

14	–
15	30A – Ventilátor chlazení
16	50A – Pomocné topení (PTC)
17	–
Relé
R1	Ventilátor chlazení
R2	Ventilátor chlazení
R3	Motor startování
R4	–
R5	Zásuvka napájení
R6	Pomocné topení (PTC)
R7	EFI
R8	Spojka kompresoru klimatizace
R9	Klakson

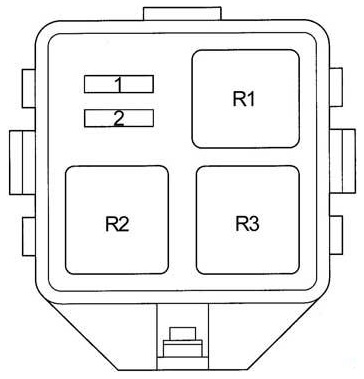

Pojistková skříňka

Chráněné komponenty

1	10A – Světlomet (denní svícení)
2	10A – Přístrojová deska; Světlomet (denní svícení).
Relé
R1	Světlomet
R2	Stmívač (DIM)
R3	–

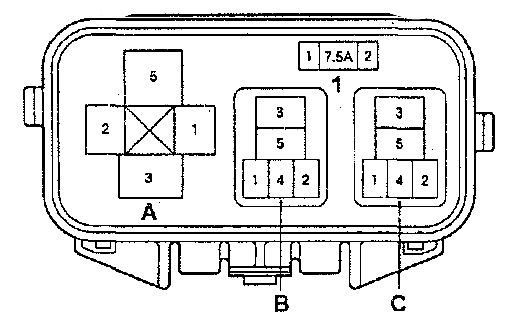

Pojistková skříňka ABS

Diagram

Popis

• 1 – pojistka ABS č. 3 (modely bez VSC); ne (modely s VSC)
• A – ne (modely bez VSC); Relé ABS MTR (modely s VSC)
• B – relé ABS MTR (modely bez VSC); Relé ABS CUT (modely s VSC)
• C – relé ABS SOL (modely bez VSC); ne (modely s VSC).

Pojistková skříňka napájení

Na pozitivním terminálu baterie.

Popis

1. 60A MAIN – Pojistky: „EFI“, „DOME“, „HORN“, „ST“, „AM2“, „H − LP LH“, „H − LP RH“, „H − LP LH (HI)“, „ H − LP RH (HI) “, „ H − LP LH (LO) “, „ H − LP RH (LO) “
2. 80A – systém „START/STOP“
3. ALT 100/120A – Pojistky: „ECU-B“, „TAIL“, „D/L“, „OBD“, „RDI“, „AM1“, „HAZ“, „HTR“, „HTR-SUB1″, „ POWER “,„ STOP “,„ DEF “, systém nabíjení
4. 60A ABS – ABS

Prostor pro cestující

Poloha

Popis

1. Relé předních mlhových světel
2. Relé vyhřívání zadního okna
3. Relé bočního světla
4. Pojistková skříňka
5. Přijímač zámku dveří
6. Aktivní relé světla
7. Relé denního svícení
8. Relé zámku dveří
9. Zesilovač klimatizace
10. Zesilovač pomocného topení PTC
11. Řídicí jednotka motoru a převodovky (A / T), řídicí jednotka motoru (M / T)
12. Airbag centrální
13. Zesilovač transpondéru klíče

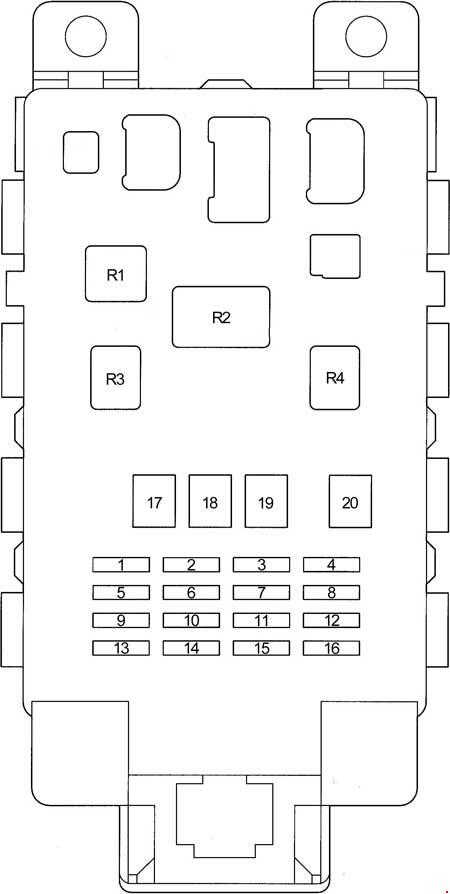

Pojistková skříňka a relé

Nachází se pod panelem, za krytem.

Chráněné komponenty

1	10A – Nástroje, ABS; Klimatizace; Světla couvání; Systém nabíjení; Panel přístrojů; Centrální zamykání; Řídicí jednotka zámku dveří; Řídicí jednotka motoru; Řídicí jednotka převodovky; Denní světla; Výstražný bzučák; Otevíratelná střecha; Elektrická okna; Blokování páky převodovky; Směrovky; Alarm; Ohřívač.
2	10A – Vyhřívané zadní okno, vyhřívaná zrcátka
	20A – Vyhřívané zadní okno, vyhřívaná zrcátka
3	25A – Centrální zamykání, řídicí jednotka zámku dveří
4	7,5A – Přední mlhová světla; Světlomety; Nastavení osvětlení světlometů; Výstražný bzučák; Zadní mlhové světlo; Boční světlo.
5	–
6	20A – Stěrač a ostřikovač předního skla; Stěrač a ostřikovač zadního skla; Zámek dveří.
7	7,5A – Světlomety, zadní mlhové světlo
8	15A – Přední mlhové světlo
9	15A – Zapalovač cigaret; Hodiny; Panel přístrojů; Výstražný bzučák; Multifunkční displej; Zásuvka; Audio systém; Elektrická zrcátka.
10	7,5A – ABS; Vnitřní osvětlení; Multifunkční displej; Pomocný ohřívač (PTC); Chladicí ventilátor; Systém airbag SRS; Ohřívač.
11	7,5A – Diagnostický konektor
12	10A – Směrovky; Alarm.

13	7,5A – Klimatizace; Rizikový ohřívač.
14	10A – Vyhřívaná sedadla
15	–
16	10A – Řídicí jednotka motoru, s Řídicí jednotka převodovky, b Blokování páky převodovky, ś Stop světlo
17	50A – Pojistky: „ACC“, „GAUGE“, „DEF“ („DEF RLY“,), „S-HTR“, „WIPER“, „ECU − IG“
18	30A – Okna; Otevíratelná střecha.
19	40A – Klimatizace; Rizikový ohřívač.
20	30A – Vyhřívané zadní okno; Vyhřívaná zrcátka.
Relé
R1	Rizikový ohřívač
R2	Havarijní světla (směrovky)
R3	Výkonové relé (okna, otevíratelná střecha)
R4	Čerpadlo paliva (otevření obvodu (C/OPN))
