Toyota Camry XV20 (1996-2001) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota Camry XV20 (1996–2001), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Schéma pojistek a relé – Toyota Camry (XV20)
Vztahuje se na nová vozidla v letech:
1996, 1997, 1998, 1999, 2000, 2001.

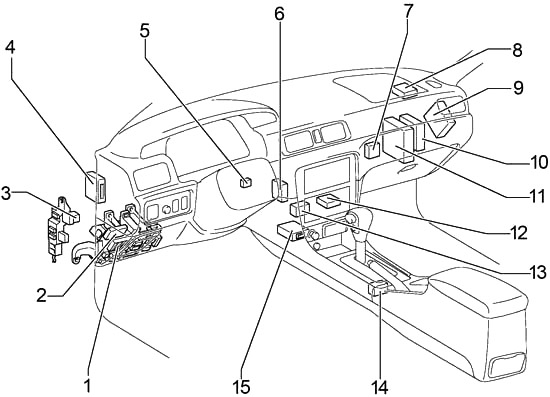

Kabina
- Pojistková skříňka
- Integrované relé
- Aktivuje směrovku
- ECU tempomatu
- Zesilovač transpondérového klíče
- Relé denního svícení (hlavní)
- Zesilovač klimatizace (manuální klimatizace)
- ECU systému proti krádeži
- ECU ABS (ABS a ECU trakce)
- Stereo zesilovač
- Modul řízení motoru
- Jednotka řízení klimatizace (automatická klimatizace)
- ECU zámku dveří bez klíče
- ECU zámku převodovky
- Jednotka senzoru centrálního airbagu

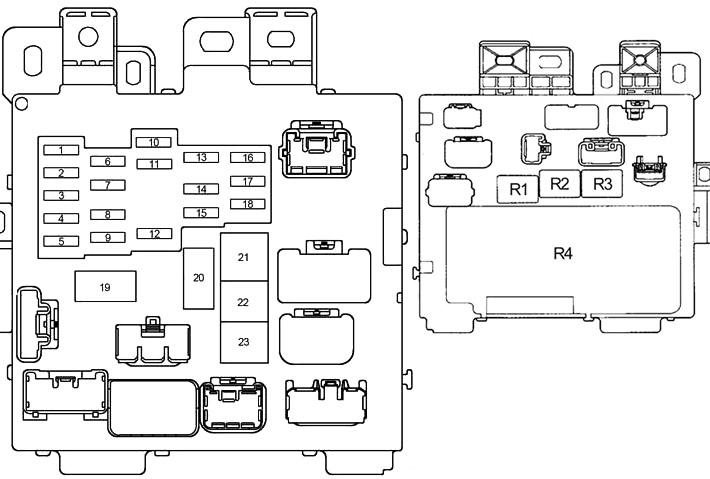

Schéma pojistkové skříňky v kabině
Panel pojistek se nachází za odkládací schránkou na straně řidiče palubní desky.
| Číslo | Ampéry [A] | Popis |
| 1 | 20 | Vyhřívání sedadel |
| 2 | 10 | Systém klimatizace, odmrazovač zadního skla, systém startování |
| 3 | 10 | Indikátory a měřiče, světla couvání, tempomat, systém nabíjení, systém kontroly trakce, systém denních světel, elektrické ovládání oken, indikátory připomenutí údržby a akustické varovné signály |
| 4 | 20 | 1996-1998: Stěrače a ostřikovače čelního skla |
| 25 | 1999-2001: Stěrače a ostřikovače čelního skla | |
| 5 | 10 | Odmrazovač vnějšího zrcátka |
| 6 | 15 | Tempomat, systém proti zablokování, anténa napájení, systém airbagů SRS, předpínače bezpečnostních pásů, systém proti krádeži, systém kontroly zámku převodovky, systém kontroly trakce, systém denních světel, zámek se systémem dálkového ovládání bezdrátově, systém vstřikování paliva vícebodový/sekvenční |
| 7 | 5 | Indikátory a měřiče, systém nabíjení, systém airbagů SRS, předpínače pásů, systém vstřikování paliva vícebodový/sekvenční |
| 8 | 15 | Brzdová světla, tempomat, brzdové světlo umístěné vysoko, systém proti zablokování, systém kontroly zámku převodovky, systém vstřikování paliva vícebodový/sekvenční |
| 9 | 10 | Parkovací světla, světla registrační značky, zadní světla, boční přední obrysová světla, systém denních světel, systém vstřikování paliva vícebodový/sekvenční |
| 10 | 15 | Při napájecím bodě |
| 11 | 7,5 | Systém diagnostiky na palubě |
| 12 | 15 | Mlhová světla |
| 13 | 5 | Indikátory a měřiče, systém vstřikování paliva vícebodový/sekvenční |
| 14 | 25 | Systém zamykání dveří, systém proti krádeži, systém kontroly dveří nádrže; |
| 15 | 7,5 | Směrovka a měřič, audio systém, zapalovač cigaret, osvětlení odkládací schránky, hodiny, kontrola osvětlení přístrojové desky, indikátory připomenutí údržby, osvětlení ovládacího panelu klimatizace, osvětlení popelníku, nouzový blikač, systém denního svícení, systém kontroly vyhřívání sedadel, odmrazovač zadního okna, systém automatické převodovky řízené elektronicky |
| 16 | 7,5 | Nouzový blikač |
| 17 | 7,5 | Audio systém, anténa napájení |
| 18 | 15 | Zapalovač cigaret, systém kontroly zamykání převodovky, kontrola elektrických zrcátek, systém proti krádeži, systém motorického zamykání dveří, systém airbagů SRS, předpínače bezpečnostních pásů, odmrazovač vnějších zrcátek, systém klimatizace |
| 19 | – | Filtr hluku |
| 20 | – | Filtr hluku |
| 21 | 40 | Odmrazovač zadního okna |
| 22 | 30 | Systém kontroly elektrických oken, elektrická sedadla, elektricky otevíratelná střecha |
| 23 | 40 | 1996-1999: Produkt na čištění světlometů |
| 2000-2001: pojistky „POWER-OUTLET“, „CIG“, „RAD-2“, „TURN“, „WIPER“, „ECU-IG“, „GAUGE“ a „HEATER“ | ||
| Relé | ||
| R1 | Napájení | |
| R2 | Odmrazovač | |
| R3 | Zadní světla | |
| R4 | Integrační relé | |

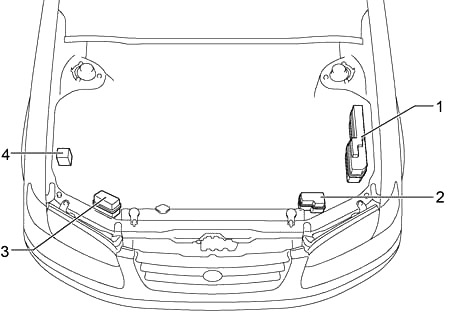

Motor
- Pojistková skříňka
- Dodatečná pojistková skříňka (levá)
- Dodatečná pojistková skříňka (pravá)
- Aktivátor ABS a ECU

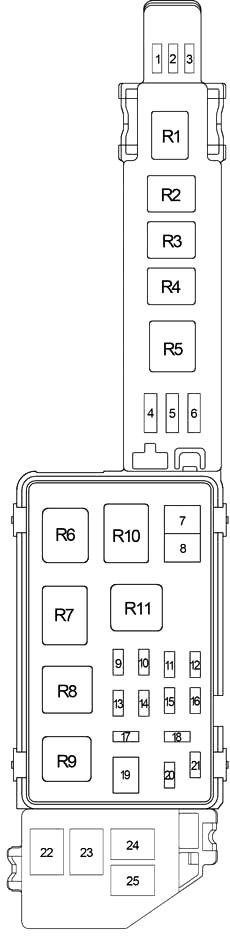

Schéma pojistkové skříňky v motorovém prostoru
| Číslo | Ampéry [A] | Popis |
| 1 | 25 | 1999-2001: senzor A/F |
| 2 | – | Nepoužívá se |
| 3 | 10 | Systém klimatizace |
| 4 | 10 | Pojistka rezervy |
| 5 | 15 | Pojistka rezervy |
| 6 | 30 | Pojistka rezervy |
| 7 | 30 | Elektrické chladicí ventilátory |
| 8 | 30 | Elektrické chladicí ventilátory |
| 9 | 5 | Systém nabíjení |
| 10 | 15 | 1996-1999: Pravý světlomet |
| 20 | 2000-2001: Pravý světlomet | |
| 11 | 15 | Systém vstřikování paliva vícebodový/sekvenční |
| 12 | 10 | Klaksón, systém proti krádeži |
| 13 | 10 | 1996-1999: Nouzový blikač |
| 15 | 2000-2001: Nouzové světlo | |
| 14 | 30 | Směrovka a měřič, systém airbagů SRS, předpínače pásů SEAT, systém vstřikování paliva vícebodový/sekvenční, pojistky „IGN“ a „STARTER“ |
| 15 | 5 | Žádný obvod |
| 16 | 15 | 1996-1999: Levý světlomet |
| 20 | 2000-2001: Levý světlomet | |
| 17 | 20 | Audio systém |
| 18 | – | Nepoužívá se |
| 19 | 40 | 1996-1998: TESTA (RH-HI), TESTA (RH-LO) pojistky |
| 1999: TESTA RH (UPR), TESTA RH, pojistky H-LP RH (LWR) | ||
| 2000-2001: TESTA RH (UPR), TESTA (RH), H-LP RH (LWR) a TESTA (LH) pojistky | ||
| 20 | 7,5 | Systém proti krádeži, systém denního svícení, hodiny, zámek s bezdrátovým ovládacím systémem, osvětlení spínače pro startování, osobní osvětlení, osvětlení zavazadlového prostoru, elektricky otevíratelná střecha, vnitřní osvětlení, osvětlení zrcátka na líčení, osvětlení na dveřích, systém elektrického zamykání |
| 21 | 7,5 | 1996-1997: Tempomat, systém proti zablokování, systém airbagů SRS |
| 10 | 1998-2001: Tempomat, systém proti zablokování, systém airbagů SRS, předpínače bezpečnostních pásů | |
| 22 | 100 | Pojistky „RDI“ a „CDS“ |
| 23 | – | Nepoužívá se |
| 24 | 50 | Pojistky „AM1“ a „A/C“ |
| 25 | 30 | Žádný obvod |
| Relé | ||
| R1 | MG CLT | |
| R2 | CIR OPN | |
| R3 | Elektrický ventilátor chlazení (č.2) | |
| R4 | Elektrický ventilátor chlazení (č.3) | |
| R5 | Systém klimatizace | |
| R6 | Hlavní | |
| R7 | EFI | |
| R8 | Světlomet | |
| R9 | Startér | |
| R10 | Klaksón | |
| R11 | Elektrický ventilátor chlazení (č.1) | |

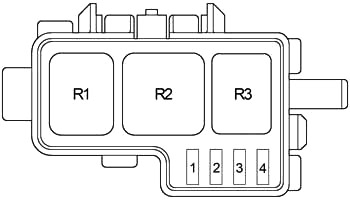

Pojistková skříňka přídavná (DRL)
| Číslo | Ampéry [A] | Popis |
| 1 | – | Nepoužívá se |
| 2 | 5 | Systém denního svícení |
| 3 | 10 | Levý světlomet |
| 4 | 10 | Pravý světlomet |
| Relé | ||
| R1 | TMA | |
| R2 | Systém denního svícení | |
| R3 | A/F HTR | |
Pojistková skříňka přídavná (ABS)
| Číslo | Ampéry [A] | Popis |
| 1 | 60 | ABS |
| Relé | ||
| R1 | Motor ABS | |
| R1 | ABS SOL | |
