Toyota 4Runner N210 (2003-2009) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota 4Runner N210 (2003–2009), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Schéma pojistek a relé – Toyota 4Runner N210
Vztahuje se na vozidla vyrobená v letech:
Za zapalovač cigaret (zásuvky napájení) jsou zodpovědné pojistky č. 12 (zásuvky napájení), č. 23 (zásuvky napájení) a č. 24 (zapalovač cigaret) v pojistkové skříňce v přístrojové desce.
Kabina
Poloha
Popis
- Pojistková skříňka
- Relé směrových světel/relé denního svícení
- ECU odpružení
- Zesilovač klíče transpondéru
- Centrum J / B
- ECU proti krádeži
- Počítač s klíčem transpondéru
- Modul řízení motoru
- Kontrola 4WD ECU
- Monitorování tlaku pneumatik ECU
- Jednotka řízení klimatizace
- ECU blokování převodovky
- Skupina senzoru airbagu
- ECU karoserie

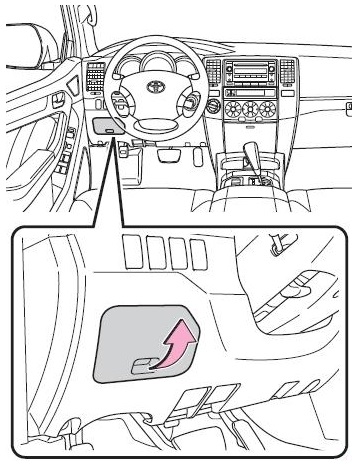

Nachází se na levé straně přístrojové desky, za krytem.

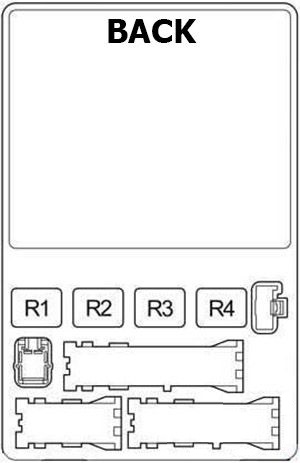

Zadní
| Číslo | Ampéráž [A] | Popis |
| 1 | 10 | Systém vstřikování multipoint/sekvenční, systém proti zablokování, systém kontroly trakce (modely 2WD), aktivní systém kontroly trakce (modely 4WD), systém kontroly stability vozidla, měřidlo a indikátor, systém klasifikace předních cestujících, slabé světlo |
| 2 | 10 | Systém airbag SRS |
| 3 | 7,5 | Indikátory a měřidla |
| 4 | 7,5 | Systém startování, systém vstřikování multipoint/sekvenční; |
| 5 | 30 | Stěrače a ostřikovače čelního skla |
| 6 | – | – |
| 7 | 20 | Systém kontroly 4WD |
| 8 | – | – |
| 9 | – | – |
| 10 | 30 | Sedadlo řidiče |
| 11 | 30 | Napájení zadních sedadel |
| 12 | 15 | Elektrické zásuvky |
| 13 | – | – |
| 14 | 15 | Zadní ostřikovač, systém multiplexové komunikace |
| 15 | 10 | Systém kontroly blokování převodovky, elektrické ovládání oken, systém proti zablokování, systém kontroly trakce (modely 2WD), aktivní systém kontroly trakce (modely 4WD), systém kontroly stability vozidla, elektricky otevíratelná střecha, systém multiplexové komunikace, systém proti krádeži, výška zadního ovládání pneumatické suspenze, systém upozornění na tlak pneumatik, systém paměti polohy řízení; |
| 16 | 15 | Systém proti zablokování, systém kontroly trakce (modely 2WD), aktivní systém kontroly trakce (modely 4WD), systém kontroly stability vozidla, systém klimatizace, systém nabíjení, odmrazovač zadního okna, světla couvání, směrová světla, výstražná světla, vyhřívání sedadel, AC měnič, kontrola osvětlení přístrojové desky, auto proti odrazu v zrcadle, reduktor napětí pásů, systém airbag SRS |
| 17 | 7,5 | Žádný obvod |
| 18 | 10 | Systém proti krádeži |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | 10 | Zadní světla, osvětlení evidenčního čísla, parkovací světla, kontrola osvětlení přístrojové desky, systém vícebodového/sekvenčního vstřikování, osvětlení přístrojové desky, měřič a indikátor, osvětlení odkládací schránky |
| 23 | 7,5 | Elektrické zásuvky, vnější zrcátka, audio systém, navigační systém, systém kontroly blokování převodovky, osvětlení přístrojové desky, systém zábavy zadní |
| 24 | 10 | Zapalovač cigaret |
| 25 | 30 | Elektrické ovládání oken, elektricky otevírací střecha |
| Relé | ||
| R1 | Klaksón | |
| R2 | Zadní světla | |
| R3 | Relé energie | |
| R4 | Zásuvky příslušenství (DC SKT) |
Dodatečné prvky
Popis
- ECU kontrola střechy s otevíráním
- Ovladač zvuku zadního sedadla
- Přijímač sledování tlaku pneumatik
- Zesilovač stereo komponent
- ECU zadních dveří
- Přijímač kontroly dveří
- Relé převodníku tahu

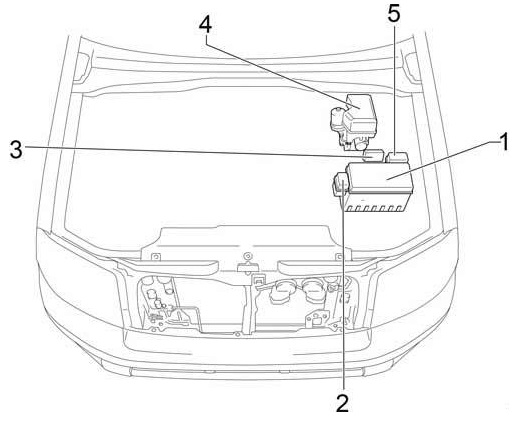

Motorový prostor
Popis
- Pojistka a skříňka relé
- Skříňka relé č. 1
- Ovladač vstřikování vzduchu
- ECU kontrola smyku s aktorem
- Skříňka relé č. 2
| Číslo | Ampéráž [A] | Popis |
| 1 | 10 | Pojistka rezervy |
| 2 | 15 | Pojistka rezervy |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | 10 | Světla brzdová/zadní, světlo brzdové vysoké, systém kontroly blokování převodovky, systém proti zablokování, systém kontroly trakce (modely 2WD), aktivní systém kontroly trakce (modely 4WD), systém kontroly stability vozidla, zadní pneumatické odpružení s regulací výšky, systém vícebodového/sekvenčního vstřikování, kontrolér brzdy přívěsu, světla přívěsu (zadní světla) |
| 7 | 15 | Inverter AC |
| 8 | 15 | Přední mlhová světla |
| 9 | – | – |
| 10 | 7,5 | Palubní diagnostický systém |
| 11 | 10 | Pravý světlomet (tlumené světlo) |
| 12 | 10 | Levý světlomet (tlumené světlo) |
| 13 | 10 | Pravý světlomet (dálkové světlo) |
| 14 | 10 | Levý světlomet (dálkové světlo) |
| 15 | 10 | Systém vícebodového/sekvenčního vstřikování |
| 16 | 7,5 | Systém klimatizace |
| 17 | 10 | Zadní pneumatické odpružení s regulací výšky |
| 18 | 25 | Vyhřívání sedadel |
| 19 | 30 | Ohřívač zadního okna, systém vícebodového/sekvenčního vstřikování |
| 20 | 10 | Vyhřívání vnějšího zrcátka |
| 21 | 10 | Interní osvětlení, osobní osvětlení, systém bezdrátového dálkového ovládání, osvětlení stropu dveří, směrovka a měřič, osvětlení odkládací schránky, osvětlení přístrojové desky, osvětlení tabulky jízdy, multiplexový komunikační systém, zadní audio systém |
| 22 | 20 | Audio systém, navigační systém, systém zábavy vzadu |
| 23 | 10 | Systém proti zablokování, systém kontroly trakce (modely 2WD), aktivní systém kontroly trakce (modely 4WD), systém kontroly stability vozidla, systém klimatizace, multiplexový komunikační systém, systém proti krádeži, systém paměti polohy řízení, systém klasifikace předních cestujících, navigační systém |
| 24 | – | – |
| 25 | – | Kratší zástrčka |
| 26 | 7,5 | Systém nabíjení |
| 27 | – | – |
| 28 | 10 | Klaksón |
| 29 | 15 | Senzor A/F |
| 30 | 15 | Směrová světla, nouzové blikače |
| 31 | 10 | Systém vícebodového/sekvenčního vstřikování |
| 32 | 20 | Systém vícebodového/sekvenčního vstřikování |
| 33 | – | – |
| 34 | 20 | Systém napájení zámku dveří |
| 35 | 30 | Konvertor tahu |
| 36 | 20 | Systém zesílení zvuku |
| 37 | 140 | Různé pojistky |
| 38 | 50 | 2005 – 2009 : Systém vícebodového/sekvenčního vstřikování |
| 38 | 50 | 2002 – 2003 : Systém klimatizace |
| 39 | 50 | Pneumatické zadní odpružení s regulací výšky |
| 40 | 50 | Všechny prvky v pojistkách “ACC”, “CIG”, “IGl”, “ECU-IG”, “FR WIP-WSH”, “RR WIP”, “RR-WSH”, “4WD” a “STA” |
| 41 | 30 | Ovladač brzdy přívěsu |
| 42 | 50 | Všechny prvky v pojistkách “PWR OUTLET”, “DP/ SEAT ”, “PP/ SEAT ”, “POWER”, “TAIL” a “SECU/HORN” |
| 43 | 30 | Pomocná baterie přívěsu |
| 44 | 40 | Světla přívěsu (zadní světla) |
| 45 | 40 | Systém proti zablokování, systém kontroly trakce (modely 2WD), aktivní systém kontroly trakce (modely 4WD), systém kontroly stability vozidla |
| 46 | 30 | Systém startování, “IGN”, “GAUGE”, “STA NR 2” a pojistky “SRS” |
| 47 | 50 | 2002 – 2004 : Systém proti zablokování, systém kontroly trakce (modely 2WD), aktivní systém kontroly trakce (modely 4WD), systém kontroly stability vozidla |
| 47 | 30 | 2005 – 2009 : Systém proti zablokování, systém kontroly trakce (modely 2WD), aktivní systém kontroly trakce (modely 4WD), systém kontroly stability vozidla |
| 48 | 60 | 2004 – 2009 : Klimatizace |
| Relé | ||
| R1 | – | |
| R2 | Příslušenství (ACC CUT) | |
| R3 | Mlhová světla | |
| R4 | Startování (STA) | |
| R5 | Zapalování (IG) | |
| R6 | Ohřívač | |
| R7 | Spojka kompresoru klimatizace (MG CLT) | |
| R8 | Inverter AC (AC115V INV) | |
| R9 | Ohřívač zadního okna (DEFOG) | |
| R10 | – | |
| R11 | – | |
| R12 | – | |
| R13 | Světla stop (STOP LP CTRL) | |
| R14 | Relé otevření obvodu (C/OPN) | |
| R15 | Vnitřní osvětlení, mechanismus otevírání garážových dveří (DOME) | |
| R16 | EFI | |
| R17 | Senzor poměru vzduch-palivo | |
| R18 | Čerpadlo paliva | |
| R19 | Světlomet |
Pojistková skříňka 1
| Číslo | Relé |
| R1 | Systém pneumatického odpružení |
| R2 | – |
Pojistková skříňka 2
| Číslo | Relé |
| R1 | Pomocná baterie přívěsu |
| R2 | Světla přívěsu |
