Toyota Supra IV (1992-2002) – pojistková skříňka

Toyota Supra IV (1992-1997) – schéma pojistkové skříně

Rok výroby: 1992, 1993, 1994, 1995, 1996, 1997.

Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Supra IV (1992-1997) je pojistka 10 v pojistkové skříni na přístrojové desce.

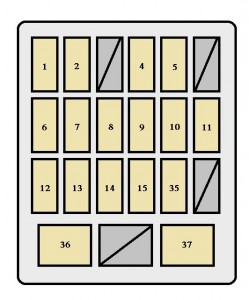

Přístrojová deska

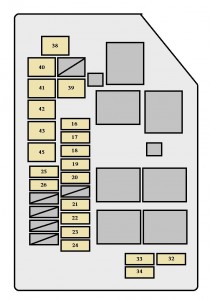

Motorový prostor

Pojistky (typ A)

Pojistka		Amp [A]	Popis
1	WIPER	20	Stěrače a ostřikovače čelního skla; Stěrač a ostřikovač zadního skla.
2	HTR	7,5	Systém klimatizace
3	SEAT-HTR	7,5	Vyhřívání sedadla
4	ST	7,5	Systém startování
5	IGN	7,5	Napájecí systém; Kontrolka vybití; Vícebodový vstřikovací systém; Sekvenční vícebodový vstřikovací systém; Systém airbagů SRS.
6	PANEL	10	Osvětlení přístrojové desky; Kontrola osvětlení přístrojové desky.
7	MIR-HTR	10	Vyhřívání zrcátek
8	TURN	7,5	Zapněte světla signalizace
9	STOP	15	Brzdová světla; Deaktivace tempomatu.
10	CIG	15	Zapalovač cigaret; Systém klimatizace; Systém airbagů SRS; Antivirový systém; Systém kontroly zamykání převodovky.
11	RAD NO.2	7,5	Rádio; Přehrávač kazet; Napájecí anténa.
12	TAIL	10	Zadní světla; Osvětlení polohy; Přední obrysová světla; Zadní obrysová světla; Světla registrační značky.
13	ECU-IG	10	Systém tempomatu; Systém proti zablokování; Posilovač řízení; Elektrická anténa; Antivirový systém; Systém kontroly zamykání převodovky; Systém kontroly trakce.
14	GAUGE	10	Ukazatele a měřidla; Ukazatele připomenutí servisu a akustické signály upozornění (kromě kontrolek upozornění na vybití a otevřené dveře); Odmlžovač zadního skla; Systém nabíjení; Tempomat; Automatická převodovka řízená elektronicky; Systém kontroly trakce.
15	ECU-B	10	Klimatizace; Tempomat; Systém prevence zablokování kol během brzdění; Systém airbagů SRS; Systém kontroly trakce.
16	EFI NO.2	30	Vícebodový vstřikovací systém; Sekvenční vícebodový vstřikovací systém.
17	EFI NO.1	30	Vícebodový vstřikovací systém; Sekvenční vícebodový vstřikovací systém.

18	AM2	30	Systém startování
19	FOG	15	Přední mlhová světla
20	HAZ-HORN	15	Výstražná světla; Klaksón.
21	TRAC	7,5	Systém kontroly trakce
22	ALT-S	7,5	Systém nabíjení
23	DOME	7,5	Vnitřní osvětlení; Osvětlení osobního prostoru; Přídavné osvětlení dveří; Osvětlení zavazadlového prostoru; Kontrolka spínače zapalování; Kontrolka otevřených dveří; Antivirový systém; Systém denního svícení.
24	RAD NO.1	20	Rádio přehrávač kazet
25	HEAD (RH)	15	Pravý světlomet
26	HEAD (LH)	15	Levý světlomet
27	HEAD (RH-LWR)	15	Pravý světlomet (dálkové světlo)
28	HEAD (LH-LWR)	15	Levý světlomet (dálkové světlo)
29	HEAD (RH-UPR)	15	Pravý světlomet (běžné světlo)
30	HEAD (LH-UPR)	15	Levý světlomet (běžné světlo)
31	DRL	7,5	Systém denního svícení
32	SPARE	30	Rezervní pojistka
33	SPARE	7,5	Rezervní pojistka
34	SPARE	15	Rezervní pojistka
35	OBD-II	7,5	Systém palubní diagnostiky

Pojistky (typ B)

Pojistka		Amp [A]	Popis
36	DOOR	30	Elektrické okno; Systém zamykání dveří; Systém proti krádeži.
37	DEFOG	30	Odmlžovač zadního skla

Pojistky (typ C)

Pojistka		Amp [A]	Popis
38	ALT	120	Systém nabíjení
39	MAIN	50	Systém startování, světlomety
40	HTR	50	Systém klimatizace
41	FAN	30	Elektrický chladicí ventilátor
42	ABS NO.1	60	Systém proti zablokování; Systém kontroly trakce.
43	AM1	50	Systém elektronického zapalování, distributor zapalování.
44	AM1	60	Systém elektronického zapalování, distributor zapalování.
45	POWER	60	Pojistky „PANEL“, „STOP“, „TAIL“, „ECU-B“, „DEFOG“ a „DOOR“

O Toyota Supra IV (1992-2002)

Toyota Supra IV, vyráběná v letech 1992 až 2002, je ikonický sportovní automobil, který si získal srdce mnoha automobilových nadšenců po celém světě. Tento model je známý svým elegantním designem a vynikajícími jízdními vlastnostmi. Supra IV byla dostupná s různými motorizacemi, přičemž nejznámější je verze s motorem 2JZ-GTE, 3,0litrovým řadovým šestiválcem s dvojitým turbodmychadlem, který poskytoval výjimečný výkon a byl oblíbený mezi tunery. S výkonem až 280 koní a schopností dosáhnout vysokých rychlostí, Supra IV nabízela nejen rychlost, ale i spolehlivost, která je typická pro značku Toyota.

Schéma pojistkové skříně Toyota Supra IV

Tato stránka zobrazuje schéma pojistkové skříně pro Toyota Supra IV, která je nezbytná pro správnou údržbu a opravy vozidla. V Toyota Supra IV se pojistková skříň nachází typicky pod kapotou a v interiéru vozidla, obvykle pod přístrojovou deskou. Na našich diagramech jsou zobrazena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích.
