Toyota Prius XW30 (2010-2015) – pojistková skříňka
V tomto článku naleznete diagramy pojistkové skříně Toyota Prius XW30 (2010–2015), informace o poloze pojistkových panelů uvnitř vozu a přiřazení každé pojistky (rozložení pojistek).
Toyota Prius XW30 (2010) – schéma pojistky
Rok výroby: 2010.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Prius XW20 (2004-2007) je pojistka 3 v pojistkové skříňce na palubní desce vlevo.

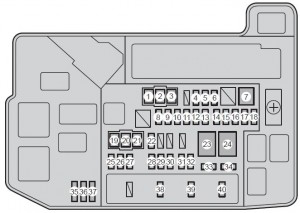

Pojistková skříňka v motorovém prostoru
| Pojistka | Amp [A] | Popis | |
| 1 | HTR | 50 | Systém klimatizace |
| 2 | RDI | 30 | Elektrické chladicí ventilátory |
| 3 | CDS | 30 | Elektrické chladicí ventilátory |
| 4 | S-HORN | 10 | Chybějící obvod |
| 5 | ENG W / P | 30 | Systém chlazení |
| 6 | ABS MAIN NO.2 | 7,5 | Systém prevence zablokování kol |
| 7 | H-LP CLN | 30 | Čištění světlometů |
| 8 | AMP | 30 | Audio systém |
| 9 | IGCT | 30 | PCU, IGCT č. 2, IGCT č. 3 |
| 10 | DC / DC-S | 5 | Invertor a konvertor |
| 11 | P CON MAIN | 7,5 | Systém kontroly parkování, převodovka |
| 12 | AM2 | 7,5 | Elektrická okna |
| 13 | ECU-B2 | 7,5 | Inteligentní systém klíčů |
| 14 | MAYDAY | 10 | Chybějící obvod |
| 15 | ECU-B3 | 10 | Systém klimatizace |
| 16 | TURN & HAZ | 10 | Zapněte světla signalizace |
| 17 | ETCS | 10 | Vícebodové vstřikování paliva;
Systém sekvenčního vícebodového vstřikování paliva. |
| 18 | ABS MAIN NO.1 | 20 | Systém prevence zablokování kol |
| 19 | P / I 2 | 40 | Systém kontroly parkování;
Klaksón; Pravý světlomet (tlumené světlo); Levý světlomet (tlumené světlo); Světla pro couvání. |
| 20 | ABS MTR 1 | 30 | systém prevence zablokování kol |
| 21 | ABS MTR 2 | 30 | systém prevence zablokování kol |
| 22 | H-LP HI MAIN | 20 | H-LP HI RH, H-LP HI LH,
spínač světlometů; systém denního svícení. |
| 23 | P / I 1 | 60 | IG2, EFI MAIN, BATT FAN |
| 24 | EPS | 60 | elektrické posilování řízení |
| 25 | PCU | 10 | invertor a konvertor |
| 26 | IGCT NO.2 | 10 | hybridní systém;
systém kontroly parkování; elektrická okna; invertor a konvertor. |
| 27 | MIR HTR | 10 | vyhřívání vnějšího zrcátka |
| 28 | RAD NO.1 | 15 | audio systém;
navigační systém. |
| 29 | DOME | 10 | dodatečné osvětlení dveří, nebo
osobní osvětlení, nebo vnitřní osvětlení, nebo osvětlení předních nohou; osvětlení na přivítání; vnitřní zrcátko; mechanismus otevírání garážových vrat; elektrické posilování řízení. |
| 30 | ECU-B | 7,5 | inteligentní systém klíčů;
multiplexový komunikační systém; osobní světla; indikátory a měřidla. |
| 31 | H-LP LH HI | 10 | levý světlomet (dálkové světlo) |
| 32 | H-LP RH HI | 10 | pravý světlomet (dálkové světlo) |
| 33 | EFI NO.2 | 10 | systém vícebodového vstřikování paliva;
systém sekvenčního vícebodového vstřikování paliva. |
| 34 | IGCT NO.3 | 10 | systém chlazení |
| 35 | SPARE | 30 | náhradní pojistka |
| 36 | SPARE | 15 | náhradní pojistka |
| 37 | SPARE | 7,5 | náhradní pojistka |
| 38 | EFI MAIN | 20 | systém vícebodového vstřikování paliva;
systém sekvenčního vícebodového vstřikování paliva; systém chlazení; EFI č. 2. |
| 39 | BATT FAN | 10 | ventilátor chlazení baterie |
| 40 | IG2 | 20 | systém vícebodového vstřikování paliva;
systém sekvenčního vícebodového vstřikování paliva; MET; IGN; systém správy výkonu. |

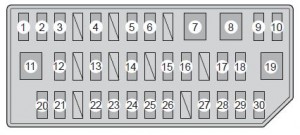

Panel přístrojů vlevo
| Pojistka | Amp [A] | Popis | |
| 1 | CIG | 15 | Elektrická zásuvka |
| 2 | ECU-ACC | 15 | Systém komunikace Multiplex;
Externí zrcátka; Systém asistence řidiče; Audio systém; systém navigace. |
| 3 | PWR OUTLET | 15 | Elektrická zásuvka |
| 4 | SEAT HTR FR | 10 | Vyhřívání sedadla |
| 5 | SEAT HTR FL | 10 | Vyhřívání sedadla |
| 6 | DOOR NO.1 | 25 | Systém elektrického zamykání |
| 7 | PSB | 30 | Systém předkolizní ochrany |
| 8 | PWR SEAT FR | 30 | Bederní opora předního sedadla |
| 9 | DBL LOCK | 25 | Ovládání sklonu a teleskopické |
| 10 | FR FOG | 7,5 | Přední mlhová světla |
| 11 | PWR SEAT FL | 30 | Bederní opora předního sedadla |
| 12 | OBD | 7,5 | Systém diagnostiky na palubě |
| 13 | RR FOG | 7,5 | Chybějící obvod |
| 14 | STOP | 10 | Brzdová světla;
Brzdové světlo umístěné nahoře; Systém brzdění; Systém asistence řidiče. |
| 15 | P FR DVEŘE | 25 | Elektrická okna |
| 16 | D FR DVEŘE | 25 | Elektrická okna |
| 17 | DVEŘE RR | 25 | Elektrická okna |
| 18 | DVEŘE RL | 25 | Elektrická okna |
| 19 | S/ROOF | 30 | Elektrická střecha |
| 20 | ECU-IG Č.1 | 10 | Elektrické chladicí ventilátory;
Multiplexový komunikační systém. |
| 21 | ECU-IG Č.2 | 10 | Systém asistence řidiče;
Předkolizní systém; Systém LKA; Vnitřní zrcátko; Mechanismus otevírání garážových vrat; Senzor odchylky směru a G; Brzdový systém; Elektrický posilovač řízení; Navigační systém; Elektrická střecha; Systém varování tlaku pneumatik; Napínače bezpečnostních pásů; Audio systém, výstražná světla; Směrovky; Stěrače předního skla; Čištění světlometů. |
| 22 | GAUGE | 10 | Systém vyrovnávání světlometů;
Varovná kontrolka pro bezpečnostní pás předního pasažéra; Ukazatele a měřidla |
| 23 | A / C | 10 | Systém klimatizace;
Solární ventilační systém; Dálkový klimatizační systém. |
| 24 | WASHER | 15 | Stříkací tryska předního skla |
| 25 | RR WIP | 20 | Stěrač a stříkací tryska zadního okna |
| 26 | WIP | 30 | Stěrače |
| 27 | MET | 7,5 | Odometer a ukazatele |
| 28 | IGN | 10 | Brzdový systém;
Systém asistence řidiče; Multipoint systém vstřikování paliva; Sekvenční multipoint systém vstřikování paliva; Systém airbagů SRS; Senzor detekce pasažérů; Elektrická okna; Inteligentní klíč. |
| 29 | PANEL | 10 | Systém klimatizace;
Výstražná světla; Vyhřívání sedadel; Převodovka; Spínač polohy “P”; Navigační systém; Solární ventilační systém; Dálkový klimatizační systém; Pokročilý parkovací asistent; Čištění světlometů; Varovná kontrolka pro bezpečnostní pás předního pasažéra; Systém vyrovnávání světlometů; Osvětlení odkládací schránky; Hodiny; Audio systém. |
| 30 | TAIL | 10 | Systém vyrovnávání světlometů;
Osvětlovací světla; Zadní světla; Osvětlení evidenčního čísla; Přední mlhová světla; Boční obrysová světla. |
Toyota Prius XW30 (2011-2015) – schéma pojistkové skříňky
Rok výroby: 2011, 2012, 2013, 2014, 2015.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Prius XW30 (2011-2015) je pojistka 1 v pojistkové skříňce (přístrojová deska vlevo)

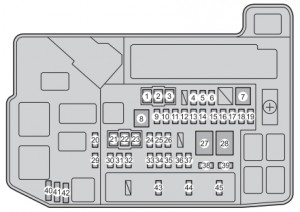

Pojistková skříňka v zadní komoře
| Pojistka | Amp [A] | Popis | |
| 1 | HTR | 50 | Systém klimatizace |
| 2 | RDI | 30 | Elektrické chladicí ventilátory |
| 3 | CDS | 30 | Elektrické chladicí ventilátory |
| 4 | S-HORN | 10 | Klaksón S-HORN |
| 5 | ENG W / P | 30 | Systém chlazení |
| 6 | ABS MAIN NO.2 | 7,5 | Systém prevence zablokování kol |
| 7 | H-LP CLN | 30 | Prostředek na čištění světlometů |
| 8 | P-CON MTR | 30 | Ovládání polohy P;
Převodovka. |
| 9 | AMP NO.1 | 30 | Audio systém |
| 10 | IGCT | 30 | PCU, IGCT č. 2, IGCT č. 3 |
| 11 | DC / DC-S | 5 | Invertor a konvertor |
| 12 | P CON MAIN | 7,5 | Ovládání polohy P;
Spínač polohy P. |
| 13 | AM2 | 7,5 | Systém správy energie |
| 14 | ECU-B2 | 7,5 | Inteligentní přístupový a startovací systém;
Hybridní systém. |
| 15 | MAYDAY / DCM | 10 | Obvod neprítomný |
| 16 | PIMR | 10 | Systém nabíjení |
| 17 | TURN & HAZ | 10 | Aktivovat signální světla |
| 18 | ETCS | 10 | Systém vícebodového vstřikování paliva;
Systém sekvenčního vícebodového vstřikování paliva. |
| 19 | ABS MAIN NO.1 | 20 | Systém prevence zablokování kol |
| 20 | H-LP LH LO | 15 | Levý světlomet (položkové světlo) |
| 21 | P / I 2 | 40 | Ovládání polohy P;
Klaksón; Položkové světla; Světla couvání. |
| 22 | ABS MTR 1 | 30 | Systém prevence zablokování kol |
| 23 | ABS MTR 2 | 30 | Systém prevence zablokování kol |
| 24 | H-LP HI MAIN | 20 | Dálková světla |
| 25 | DRL | 7,5 | Denní světla |
| 26 | AMP NO.2 | 30 | Audio systém, navigační systém |
| 27 | P / I 1 | 60 | IG2, EFI MAIN, BATT FAN |
| 28 | EPS | 60 | Elektrický posilovač řízení |
| 29 | H-LP RH LO | 15 | Pravý světlomet (poloha světla) |
| 30 | PCU | 10 | Invertor a konvertor |
| 31 | IGCT NO.2 | 10 | Hybridní systém;
Kontrola polohy P; Systém správy výkonu; Systém vícebodového vstřikování paliva; Systém sekvenčního vícebodového vstřikování paliva. |
| 32 | MIR HTR | 10 | Odmlžovače vnějšího zrcátka |
| 33 | RAD NO.1 | 15 | Audio systém, navigační systém |
| 34 | DOME | 10 | Přídavné osvětlení dveří;
Osvětlení zavazadlového prostoru; Osobní osvětlení; Vnitřní osvětlení; Osvětlení nohou; Osvětlení kosmetického zrcátka; Vnitřní zrcátko. |
| 35 | ECU-B | 7,5 | Inteligentní přístupový a startovací systém;
Osobní světla; Ukazatele a měřidla; Nouzová světla. |
| 36 | H-LP LH HI | 10 | Levý světlomet (dálkové světlo) |
| 37 | H-LP RH HI | 10 | Pravý světlomet (dálkové světlo) |
| 38 | EFI NO.2 | 10 | Systém vícebodového vstřikování paliva;
Systém sekvenčního vícebodového vstřikování paliva. |
| 39 | IGCT NO.3 | 10 | Systém chlazení |
| 40 | SPARE | 30 | Náhradní pojistka |
| 41 | SPARE | 10 | Náhradní pojistka |
| 42 | SPARE | 7,5 | Náhradní pojistka |
| 43 | EFI MAIN | 20 | Systém vícebodového vstřikování paliva;
Systém sekvenčního vícebodového vstřikování paliva; Systém chlazení; EFI č. 2. |
| 44 | BATT FAN | 20 | Ventilátor chlazení baterie |
| 45 | IG2 | 20 | Systém vícebodového vstřikování paliva;
Systém sekvenčního vícebodového vstřikování paliva; MET; IGN; Systém správy výkonu. |
Panel přístrojů vlevo
| Pojistka | Amp [A] | Popis | |
| 1 | CIG | 15 | Elektrická zásuvka;
Zapalovač cigaret. |
| 2 | ECU-ACC | 10 | Multiplexový komunikační systém;
Externí zrcátka; Systém asistence řidiče; Audio systém; Navigační systém; Inteligentní parkovací asistent. |
| 3 | PWR OUTLET | 15 | Elektrická zásuvka |
| 4 | SEAT HTR FR | 10 | Vyhřívání sedadla |
| 5 | SEAT HTR FL | 10 | Vyhřívání sedadla |
| 6 | DOOR NO.1 | 25 | Systém elektrického zamykání |
| 7 | PSB | 30 | Systém proti kolizi |
| 8 | PWR SEAT FR | 30 | Bederní opěrka předního sedadla |
| 9 | DBL LOCK | 25 | DBL LOCK |
| 10 | FR FOG | 7,5 | Přední mlhová světla |
| 11 | PWR SEAT FL | 30 | Bederní opěrka předního sedadla |
| 12 | OBD | 7,5 | Systém palubní diagnostiky |
| 13 | RR FOG | 7,5 | Zadní mlhový světlomet |
| 14 | STOP | 10 | Brzdová světla;
Brzdové světlo umístěné nahoře; Brzdový systém; Systém asistence řidiče. |
| 15 | P FR DVEŘE | 25 | Elektrická okna |
| 16 | D FR DVEŘE | 25 | Elektrická okna |
| 17 | DVEŘE RR | 25 | Elektrická okna |
| 18 | DVEŘE RL | 25 | Elektrická okna |
| 19 | S/ROOF | 30 | Obvod chybí |
| 20 | ECU-IG Č.1 | 10 | Elektrické ventilátory chlazení;
Multiplexový komunikační systém. |
| 21 | ECU-IG Č.2 | 10 | Systém asistence pro řidiče;
Systém protikolizní bezpečnosti; Vnitřní zrcátko; Senzor náklonu a G; Brzdový systém; Navigační systém; Napínače bezpečnostních pásů; Audio systém; Výstražná světla; Směrovky; Stěrače čelního skla; Údržba světlometů, |
| 22 | GAUGE | 10 | Systém vyrovnávání světlometů;
Ukazatele a měřidla. |
| 23 | A / C | 10 | Systém klimatizace;
Dálkový klimatizační systém. |
| 24 | WASHER | 15 | Umývač čelního skla |
| 25 | RR WIP | 20 | Stěrač a umývač zadního okna |
| 26 | WIP | 30 | Stěrače |
| 27 | MET | 7,5 | Ukazatele a měřidla |
| 28 | IGN | 10 | Brzdový systém;
Systém asistence pro řidiče; Viacbodový systém vstřikování paliva; Sekvenční viacbodový systém vstřikování paliva; Systém airbagů SRS; Systém správy výkonu; Systém inteligentního startování a přístupu; Výstražné světlo pro bezpečnostní pás předního pasažéra. |
| 29 | PANEL | 10 | Systém klimatizace;
Osobní osvětlení; Vyhřívání sedadel; Převodovka; Spínač polohy P; Navigační systém; Dálková klimatizace; Inteligentní parkovací systém; Údržba světlometů; Výstražné světlo pro bezpečnostní pás předního pasažéra; Systém vyrovnávání světlometů; Osvětlení odkládací schránky; Hodiny; Audio systém; Spínač MPH nebo km/h. |
| 30 | TAIL | 10 | Systém vyrovnávání světlometů;
Přední poziční světla; Zadní světla; Osvětlení evidenčního čísla; Přední mlhová světla; Zadní mlhový světlomet. |
O Toyota Prius XW30 (2010-2015)
Toyota Prius XW30, vyráběný v letech 2010 až 2015, je třetí generace tohoto populárního hybridního vozidla. Tento model je známý svou efektivitou paliva a ekologickým přístupem k jízdě, což ho činí ideálním pro městské prostředí. Prius XW30 je vybaven hybridním pohonným systémem, který kombinuje benzínový motor s elektromotorem, čímž dosahuje nízkých emisí a úspory paliva. V nabídce jsou různé úrovně výbavy, které zahrnují moderní technologie, jako jsou navigační systémy a pokročilé bezpečnostní funkce. Díky svému aerodynamickému designu a inovativním technologiím je Prius XW30 jedním z nejefektivnějších vozidel ve své třídě.
Schéma pojistkové skříňky Toyota Prius XW30
Tato stránka zobrazuje schéma pojistkové skříňky pro Toyota Prius XW30, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu jsou pojistkové skříňky typicky umístěny pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnou a efektivní provoz vozidla, a proto je důležité mít přehled o její konfiguraci a správném použití.
