Toyota Avensis Verso (2000-2009) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota Avensis Verso (2000–2009), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Toyota Avensis Verso (2000-2006) – schéma pojistkové skříňky
Rok výroby: 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Pojistka zapalovače cigaret (zásuvka napájení) v Avensis Verso (2000-2006) je pojistka 9 v pojistkové skříňce v kabině.

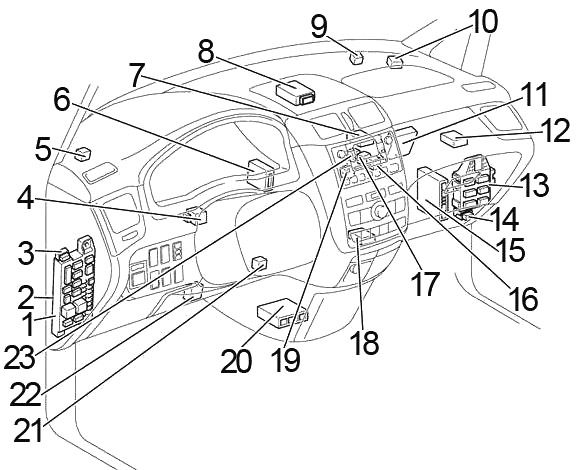

Kabina
LHD

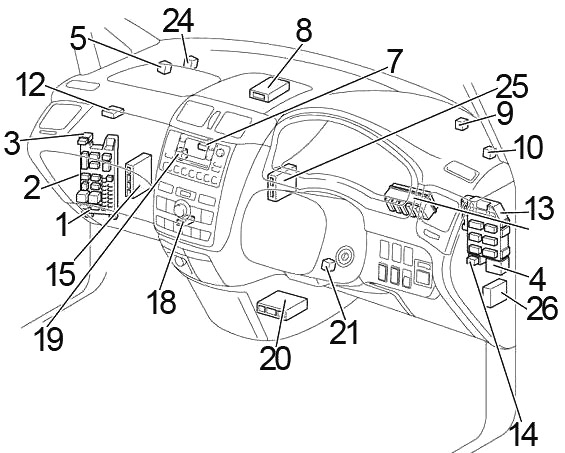

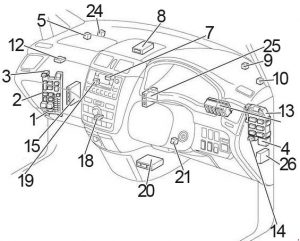

RHD
- Pojistková skříňka
- ECU karoserie
- Relé bod napájení
- Relé směrovky
- Relé otevření obvodu (čerpadlo paliva)
- LHD: TVSS ECU
- Rádio a přehrávač s displejem
- Počítač s transpondérovým klíčem
- Relé zadního ohřívače (HI)
- Relé zadního ohřívače
- LHD: zesilovač klimatizace (manuální klimatizace)
- ECU kamera TV (s navigačním systémem)
- Blok připojení
- Relé předních mlhových světel
- Motor a ECT ECU (A / T)
ECU motoru (M / T) - LHD: relé ventilátoru (M2)
- LHD: relé ventilátoru (M1)
- Jednotka řízení klimatizace (automatická klimatizace)
- Zesilovač antény
nebo
RHD (do 10.2003): Relé ventilátoru (M2) / Relé ventilátoru (M1) / Relé ventilátoru (HI) - Jednotka senzoru airbagu
- Zesilovač transpondérového klíče
- LHD: Zesilovač ohřívače PTC (1AZ-FE)
- LHD: relé ventilátoru (HI)
- RHD: relé rezervního světla
- RHD: ECU proti krádeži
- RHD: ECU dvojitého zamykání dveří

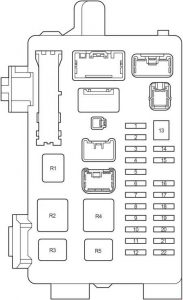

Pojistková skříňka kabiny
| Číslo |
Pojistka |
Amp [A] |
Popis |
| 1 | IGN | 10 | Systém airbag SRS;
Směrovka a měřidla; Systém startování; Systém vícebodového vstřikování paliva; Systém sekvenčního vícebodového vstřikování paliva; Elektrický chladicí ventilátor; Systém klimatizace; ABS; VSC; Relé „FUEL HTR“; Relé „IG2“. |
| 2 | DOOR NO.2 | 25 | Avensis Verso, Picnic:
Systém elektrických zámků dveří |
| PWR SEAT | 30 | Ipsum:
Elektrické sedadlo |
|
| 3 | RR HTR | 10 | Zadní ohřívač |
| 4 | FR FOG | 15 | Přední mlhové světlo |
| 5 | AM1 | 25 | Systém startování |
| 6 | PANEL | 7.5 | Osvětlení přístrojové desky;
Osvětlení palubní desky; Elektronická převodovka; Audio systém; Čištění světlometů; Přední mlhové světlo; Asistent parkování TOYOTA; Hodiny; Systém klimatizace; Připomínka klíče a připomínka světla. |
| 7 | SRS-IG,
AIRBAG-IG
|
10 | Systém airbag SRS |
| 8 | SEAT HTR | 10 | Avensis Verso, Picnic:
Ohřívač sedadla |
| TEMS | 10 | Ipsum:
Elektronicky modulované odpružení TOYOTA |
|
| 9 | C / LTR,
CIG
|
15 | Zapalovač cigaret |
| 10 | HTR.
HEATER |
10 | Systém klimatizace;
Systém nabíjení; Systém vícebodového vstřikování paliva; Systém sekvenčního vícebodového vstřikování paliva; ABS; VSC; Připomínka klíče a světla; Varování o připnutí bezpečnostních pásů; Asistent parkování TOYOTA; Přístrojová deska; Ohřívač zadního okna. |
| 11 | MTR HTR | 10 | Ohřívání vnějšího zrcátka |
| 12 | ECU-ACC | 7.5 | Elektrický zámek dveří;
Elektrické chladicí ventilátory; Elektrická okna; Audio systém; Mlhové světlo; Vnitřní osvětlení; Zadní světla; Světla polohy; Světlomety. |
| 13 | PWR | 30 | Elektrická okna;
Otevíratelná střecha. |
| 14 | TAIL | 10 | Zadní světla;
Osvětlení polohy; Osvětlení registrační značky; Osvětlení zavazadlového prostoru; Přední mlhové světlo; Zadní mlhové světlo; Přístrojová deska. |
| 15 | PWR OUTLET | 15 | Napájecí zásuvka |
| 16 | FR P / W | 30 | Elektrická okna;
Otevíratelná střecha. |
| 17 | DOOR | 25 | Systém elektrického zamykání |
| 18 | WIPER | 25 | Přední stěrač a ostřikovač;
Zadní stěrač a ostřikovač; Čištění světlometů. |
| 19 | ECU-IG | 7.5 | Elektrické ventilátory chlazení;
Systém vícebodového vstřikování paliva; Systém sekvenčního vícebodového vstřikování paliva; ABS; VSC; Audio systém; Modulované elektronické odpružení TOYOTA; Elektrická zpětná zrcátka; Automatický systém řízení osvětlení. |
| 20 | RR DEF | 20 | Ohřívač zadního okna |
| 21 | GAUGE | 7.5 | Systém nabíjení;
Přístrojová deska; Osvětlení couvání; Směrovky a výstražná světla; Systém vícebodového vstřikování paliva; Systém sekvenčního vícebodového vstřikování paliva; ABS; Systém elektrického zamykání dveří; Elektrická okna; Připomínka klíče a světlo připomínky; Upozornění na připoutání bezpečnostních pásů; Otevíratelná střecha; Audio systém; Hodiny; Světlomet; Automatický systém řízení světel; Mlhové světlo; Zadní světla; Osvětlení polohy; Vnitřní osvětlení; Asistent parkování TOYOTA; Systém klimatizace; Ohřívač zadního okna. |
| 22 | STOP | 15 | Stop světlo;
Systém kontroly blokování převodovky; ABS; Vysoké stop světlo; Systém vícebodového vstřikování paliva; Systém sekvenčního vícebodového vstřikování paliva; Modulované elektronické odpružení TOYOTA. |
| Relé |
|||
| R1 | Krátký pin (od 10.2003: Avensis Verso, Picnic) | ||
| R2 | Ohřívač (HTR) | ||
| R3 | Ohřívač zadního okna (RR DEF) | ||
| R4 | Zapalování (IG1) | ||
| R5 | Zadní světlo (OGON) | ||
- Relé kontroly střešního okna
- Relé zadního chladiče
- Relé stěrače zadního skla (do 10.2003)
- Bezdrátový přijímač pro ovládání zámku dveří
Motorový prostor
- Pojistková skříňka
- Relé kontroly ostřikovače světlometů
- ECU kontroly smyku s aktorem
- Pojistková skříňka ABS
- 1CD-FTV: relé žhavicích svíček
- Pojistková skříňka relé

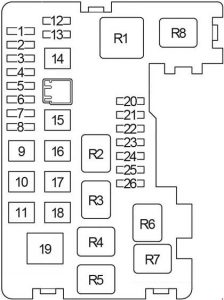

Pojistková skříňka motorového prostoru
| Č. br |
Pojistka |
Amp [A] |
Popis |
| 1 | DCC | 30 | Pojistky „ECU-B“, „DOME“, „RAD NO.1“ |
| 2 | IG2 | 15 | Benzín:
Elektrické ventilátory chlazení; Systém vícebodového vstřikování paliva; Systém sekvenčního vícebodového vstřikování paliva; Systém klimatizace. |
| FUEL HTR | 30 | Nafta:
Ohřívač paliva |
|
| 3 | HORN | 10 | Klaksón |
| 4 | HAZ | 10 | Směrovky a nouzová světla |
| 5 | EFI | 15 | Systém vícebodového vstřikování paliva;
Systém sekvenčního vícebodového vstřikování paliva; Systém klimatizace; Elektrické ventilátory chlazení. |
| 6 | ETCS | 10 | Avensis Verso, Picnic (do 10.2003):
Elektronický systém řízení akcelerátoru; Ipsum (od 10.2003): Elektronický systém řízení akcelerátoru. |
| A / F | 15 | Avensis Verso, Picnic (od 10.2003):
Senzor poměru vzduch-palivo |
|
| 7 | OBD | 7.5 | Systém diagnostiky na palubě |
| 8 | ALT-S | 7.5 | Avensis Verso, Picnic:
Systém nabíjení |
| FR DEF | 15 | Ipsum (od 10.2003):
Ohřívač stěrače předního skla. |
|
| 9 | MAIN | 50 | Relé „HEAD“
(pojistky „HEAD LH LWR“, „HEAD RH LWR“, „HEAD LH UPR“, „HEAD RH UPR“). |
| 10 | AM2 | 30 | Klíč na zapalování |
| 11 | RR CLR | 30 | Systém klimatizace vzadu |
| 12 | HEAD LP CLN | 30 | Avensis Verso, Picnic:
Čištění světlometů |
| AC INV | 15 | Ipsum:
Napájecí zdroj |
|
| 13 | RR FOG | 7.5 | Zadní mlhové světlo |
| 14 | ABS NO.1 | 40 | Avensis Verso, Picnic:
kromě VSC (do 10.2003): ABS od 10.2003: ABS, VSC Ipsum: ABS, VSC |
| 50 | Avensis Verso, Picnic:
VSC (do 10.2003): ABS, VSC |
||
| 15 | ABS NO.2 | 30 | Avensis Verso, Picnic (do 10.2003):
ABS, VSC Ipsum: kromě VSC (od 10.2003): ABS |
| 40 | Avensis Verso, Picnic (od 10.2003):
ABS, VSC Ipsum: do 10.2003: ABS nebo VSC: ABS, VSC |
| 16 | CDS | 30 | Benzín:
Elektrické chladicí ventilátory |
| 40 | Nafta:
Elektrické chladicí ventilátory |
||
| 17 | RDI | 30 | Benzín:
Elektrické chladicí ventilátory |
| 40 | Nafta:
Elektrické chladicí ventilátory |
||
| 18 | HTR | 50 | Klimatizace, topení |
| 19 | ALT | 140 | Relé „RR DEF“
(pojistky „RR DEF“, „MIR HTR“) Relé „TAIL“ (pojistky „TAIL“, „PANEL“), relé „IG1“ („ECU-IG“, „INDIKÁTOR“, „HTR“) , Pojistky „SEAT HTR“, „SRS-IG“, „WIPER“), „PWR“, „RR HTR“, „DOOR“, „DOOR NR 2“, „FR FOG“, „PWR OUTLET“, „STOP “, Pojistky „AM1 „ |
| 20 | HEAD RH UPR | 15 | Pravý světlomet (dálková světla);
Přístrojová deska. |
| 21 | HEAD LH UPR | 15 | Levý světlomet (dálkové světlo) |
| 22 | HEAD RH LWR | 15 | Levý světlomet (tlumené světlo);
Nastavení úrovně předních světlometů. |
| 23 | HEAD LH LWR | 15 | Pravý světlomet (tlumené světlo) |
| 24 | RAD NO.1 | 15 | Systém zesílení |
| 25 | ECU-B | 7.5 | Systém nabíjení;
Systém vícebodového vstřikování paliva; Systém sekvenčního vícebodového vstřikování paliva; ABS; Elektronicky modulované odpružení TOYOTA; Systém elektrického zamykání dveří; Elektrická okna; Připomínka klíče a světlo připomínky; Upozornění na zapnutí bezpečnostních pásů; Audio systém; Hodiny; Přístrojová deska; Světlomet; Automatický systém ovládání světel; Mlhové světlo; Zadní světla; Světla na poloze; Vnitřní osvětlení; Asistent parkování TOYOTA; Systém klimatizace; Ohřívač zadního skla. |
| 26 | DOME | 10 | Vnitřní osvětlení;
Osobní osvětlení; Osvětlení nohou; Osvětlení dveří; Osvětlení zavazadlového prostoru; Osvětlení na pozdrav. |
| Relé | |||
| R1 | Světlomet (HEAD) | ||
| R2 | Avensis Verso, Picnic: (DIMMER) Ipsum (od 10.2003): FR DEF |
||
| R3 | Benzín:
Zapalování (IG2); Nafta: Ohřívač paliva (FUEL HTR). |
||
| R4 | Klaksón | ||
| R5 | Elektrický chladicí ventilátor (FAN NR 2) | ||
| R6 | Elektrický chladicí ventilátor (FAN NR 1) | ||
| R7 | Elektrický chladicí ventilátor (FAN NR 3) | ||
| R8 | Řídicí jednotka motoru (EFI) | ||

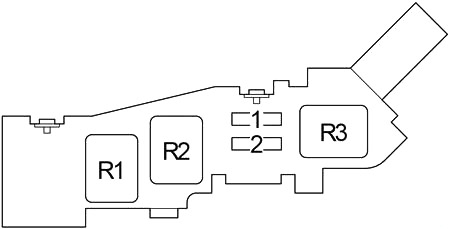

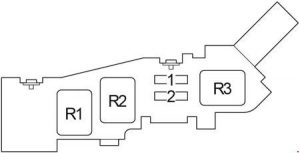

| Číslo |
Pojistka |
Amp [A] |
Popis |
| 1 | ST | 7.5 | Systém startování;
Systém vícebodového vstřikování paliva; Systém sekvenčního vícebodového vstřikování paliva. |
| 2 | – | – | – |
| Relé | |||
| R1 | Startovací motor (ST) | ||
| R2 | 1CD-FTV:
Řídicí jednotka motoru (EDU); 1AZ-FE (od 10.2003): Senzor poměru vzduch-palivo (A / F). |
||
| R3 | Spojka kompresoru klimatizace (MG / C) | ||
Pojistková skříňka
| Č. br |
Pojistka |
Amp [A] |
Popis |
| 1 | HTR SUB 3 | 50 | Elektrický ohřívač |
| 2 | HTR SUB 1 | 50 | Elektrický ohřívač |
| 3 | HTR SUB 2 | 50 | Elektrický ohřívač |
| Relé | |||
| R1 | Elektrický ohřívač (HTR SUB 1) | ||
| R2 | Elektrický ohřívač (HTR SUB 2) | ||
| R3 | Elektrický ohřívač (HTR SUB 3) | ||

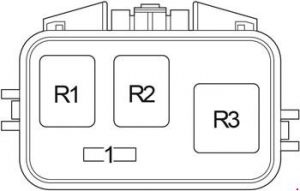

Pojistková skříňka relé ABS (typ 1)
| Č. br |
Pojistka |
Amp [A] |
Popis |
| 1 | – | ||
| Relé | |||
| R1 | – | ||
| R2 | ABS CUT | ||
| R3 | ABS MTR | ||
Schéma pojistek a relé – Toyota Avensis Verso
Týká se nových vozidel v letech:
2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Kabina
Řízení vlevo
Řízení vpravo
- Pojistková skříňka
- ECU karoserie
- Relé bod napájení
- Relé směrovky
- Relé otevření okruhu (čerpadlo paliva)
- LHD: ECU TVSS
- Rádio a přehrávač s displejem
- Počítač s transpondérovým klíčem
- Relé vyhřívání zadního (HI)
- Relé vyhřívání zadního
- LHD: Zesilovač klimatizace (klimatizace manuální)
- ECU kamera (s navigačním systémem)
- Blok připojení
- Relé předních mlhových světel
- Motor a ECU ECT (A/T)
Motor ECU (M/T) - LHD: Relé ventilátoru (M2)
- LHD: Relé ventilátoru (M1)
- Jednotka ovládání klimatizace (klimatizace automatická)
- Zesilovač antény
nebo
RHD (do 10.2003): Relé ventilátoru (M2) / Relé ventilátoru (M1) / Relé ventilátoru (HI) - Jednotka senzoru airbagu
- Zesilovač transpondérového klíče
- LHD: Zesilovač vyhřívače PTC (1AZ-FE)
- LHD: Relé ventilátoru (HI)
- RHD: Relé světla couvání
- RHD: ECU proti krádeži
- RHD: ECU dvojité zamykání dveří
- Relé ovládání střechy
- Relé zadního chladiče
- Relé zadního stěrače (do 10.2003)
- Bezdrátový přijímač ovládání zámku dveří
Schéma pojistkové skříňky v kabině
| Číslo | Ampér [A] | Popis |
| 1 | 10 | Systém airbag SRS, směrovky a měřidla, systém startování, systém vstřikování paliva multipoint/sekvenční, elektrický ventilátor, systém klimatizace, ABS, VSC, relé „FUEL HTR“, relé „IG2“ |
| 2 | 25 | Avensis Verso, Picnic: Systém elektrických zámků dveří |
| 30 | Ipsum: Výkon sedadel | |
| 3 | 10 | Zadní ohřívač |
| 4 | 15 | Přední mlhové světlo |
| 5 | 25 | Systém startování |
| 6 | 7,5 | Osvětlení přístrojové desky, osvětlení přístrojů, elektronický přenos, audio systém, čistič světlometů, přední mlhové světlo, parkovací asistence TOYOTA , hodiny, systém klimatizace, připomínka klíče a připomínka světla |
| 7 | 10 | Systém airbag SRS |
| 8 | 10 | Avensis Verso, Picnic: vyhřívání SEAT |
| 10 | Ipsum: elektronicky modulované odpružení TOYOTA | |
| 9 | 15 | Zapalovač |
| 10 | 10 | Systém klimatizace, systém nabíjení, systém vstřikování paliva multipoint/sekvenční, ABS, VSC, připomínka klíče a připomínka světla, upozornění na pásy, parkovací asistence TOYOTA , přístrojová deska, rozmrazovač zadního okna |
| 11 | 10 | Ohřívače vnějších zrcátek |
| 12 | 7,5 | Systém zamykání dveří, elektrické chladicí ventilátory, elektrické ovládání oken, audio systém, mlhové světlo, vnitřní osvětlení, zadní světla, parkovací světla, světlomet |
| 13 | 30 | Ovládání oken, střešní posuvný systém |
| 14 | 10 | Zadní světla, parkovací světla, osvětlení registrační značky, světlo zavazadlového prostoru, přední mlhové světlo, zadní mlhové světlo, přístrojová deska; |
| 15 | 15 | Zásuvka napájení |
| 16 | 30 | Ovládání oken, střešní posuvný systém |
| 17 | 25 | Systém zamykání dveří napájený |
| 18 | 25 | Přední stěrač a postřikovač, zadní stěrač a postřikovač, čistič světlometů |
| 19 | 7,5 | Elektrické chladicí ventilátory, systém vstřikování paliva vícebodový/sekvenční, ABS, VSC, audio systém, elektronicky modulované odpružení TOYOTA , elektrická zpětná zrcátka, systém automatického řízení osvětlení |
| 20 | 20 | Ohřívač zadního okna |
| 21 | 7,5 | Systém nabíjení, přístrojová deska, světlo couvání, směrovka a světlo upozornění, systém vstřikování paliva vícebodový/sekvenční, ABS, systém zamykání dveří, ovládání oken, připomínka klíče a připomínka světla, upozornění na pásy, střešní posuvný systém, audio systém, hodiny, světlomet, systém automatického řízení osvětlení, mlhové světlo, zadní světla, parkovací světla, vnitřní osvětlení, parkovací asistence TOYOTA , systém klimatizace, ohřívač zadního okna |
| 22 | 15 | Stop světlo, systém řízení blokování převodovky, ABS, vysoké stop světlo, systém vstřikování paliva vícebodový/sekvenční, elektronicky modulované odpružení TOYOTA |
| Relé | ||
| R1 | Pinn short (od 10.2003: Avensis Verso, Picnic) | |
| R2 | Ohřívač (HTR) | |
| R3 | Ohřívač zadního okna (RR DEF) | |
| R4 | Zapalování (IG1) | |
| R5 | Zadní světlo (OGON) | |
Motorový prostor
- Pojistková skříňka
- Relé kontrola čištění světlometů
- Řídicí jednotka kontrola smyku s aktorem
- Pojistková skříňka relé ABS
- 1CD-FTV: Relé svíček
- Pojistková skříňka relé
Schéma pojistkové skříňky v motorovém prostoru
| Číslo | Ampér [A] | Popis |
| 1 | 30 | Pojistky „ECU-B“, „DOME“, „RAD №1“ |
| 2 | 15 | Benzín: elektrické chladicí ventilátory, systém vstřikování paliva vícebodový/sekvenční, systém klimatizace |
| 30 | Nafta: ohřívač paliva | |
| 3 | 10 | Klaksón |
| 4 | 10 | Směrovky a světlo upozornění |
| 5 | 15 | Systém vstřikování paliva vícebodový/sekvenční, systém klimatizace, elektrické chladicí ventilátory |
| 6 | 10 | Avensis Verso, Picnic (do 10.2003): Systém elektronické kontroly plynu |
| Ipsum (od 10.2003): Systém elektronické kontroly plynu | ||
| 15 | Avensis Verso, Picnic (od 10.2003): Senzor poměru vzduchu-palivo | |
| 7 | 7,5 | Diagnostický systém palubního počítače |
| 8 | 7,5 | Avensis Verso, Picnic: Nabíjecí systém |
| 15 | Ipsum (od 10.2003): Odmrazovač předního stěrače | |
| 9 | 50 | Relé „HEAD“ (pojistky „HEAD LH LWR“, „HEAD RH LWR“, „HEAD LH UPR“, „HEAD RH UPR“) |
| 10 | 30 | Zapalování |
| 11 | 30 | Systém klimatizace vzadu |
| 12 | 30 | Avensis Verso, Picnic: Čistič světlometů |
| 15 | Ipsum: Zásuvka napájení | |
| 13 | 7,5 | Světlomet mlhových světel vzadu |
| 14 | 40 | Avensis Verso, Picnic: |
| kromě VSC (do 10.2003): ABS | ||
| od 10.2003: ABS, VSC | ||
| Ipsum: ABS, VSC | ||
| 50 | Avensis Verso, Picnic: | |
| VSC (do 10.2003): ABS, VSC | ||
| 15 | 30 | Avensis Verso, Picnic (do 10.2003): ABS, VSC |
| Ipsum: | ||
| kromě VSC (od 10.2003): ABS |
| 40 | Avensis Verso, Picnic (od 10.2003): ABS, VSC | |
| Ipsum: | ||
| do 10.2003: ABS | ||
| nebo | ||
| VSC: ABS, VSC | ||
| 16 | 30 | Benzín: Elektrické chladicí ventilátory |
| 40 | Nafta: elektrické chladicí ventilátory | |
| 17 | 30 | Benzín: Elektrické chladicí ventilátory |
| 40 | Nafta: elektrické chladicí ventilátory | |
| 18 | 50 | Systém klimatizace/ topení |
| 19 | 140 | Relé „RR DEF“ (pojistky „RR DEF“, „MIR HTR“) relé „TAIL“ (pojistky „TAIL“, „PANEL“), relé „IG1“ („ECU-IG“, „GAUGE“, „HTR“ , ” SEAT HTR“, „SRS-IG“, „WIPER“ pojistky), „PWR“, „RR HTR“, „DOOR“, „DOOR NR2“, „FR FOG“, „PWR OUTLET“, „STOP“ , pojistky „AM1“ |
| 20 | 15 | Pravý světlomet (potkávací světla), přístrojová deska |
| 21 | 15 | Levý světlomet (potkávací světla) |
| 22 | 15 | Levý světlomet (dálkové světlo), nastavení výšky předních světlometů |
| 23 | 15 | Pravý světlomet (dálkové světlo) |
| 24 | 15 | Audio systém |
| 25 | 7,5 | Systém nabíjení, systém vícebodového/sekvenčního vstřikování paliva, ABS, elektronicky řízené odpružení TOYOTA, systém elektrického zamykání dveří, elektrické ovládání oken, připomínka klíče a připomínka světla, varování pásů, audio systém, hodiny, přístrojová deska, světlomet, systém automatického ovládání osvětlení, mlhové světla, zadní světla, parkovací světla, vnitřní osvětlení, parkovací asistence TOYOTA, systém klimatizace, vyhřívání zadního skla |
| 26 | 10 | Vnitřní osvětlení, osobní osvětlení, osvětlení nohou, osvětlení dveří, osvětlení zavazadlového prostoru, osvětlení prázdné |
| Relé | ||
| R1 | Světlomet (HEAD) | |
| R2 | Avensis Verso, Picnic: (DIMMER) | |
| Ipsum (od 10.2003): FR DEF | ||
| R3 | Benzín: Zapalování (IG2) | |
| Nafta: Topení paliva (FUEL HTR) | ||
| R4 | Klaksón | |
| R5 | Elektrický chladicí ventilátor (FAN №2) | |
| R6 | Elektrický chladicí ventilátor (FAN №1) | |
| R7 | Elektrický chladicí ventilátor (FAN №3) | |
| R8 | Řídicí jednotka motoru (EFI) | |
| Číslo | Ampér [A] | Popis |
| 1 | 7,5 | Systém startování, systém vstřikování paliva multipoint/sekvenční; |
| 2 | – | – |
| Relé | ||
| R1 | Startování (ST) | |
| R2 | 1CD-FTV: Řídicí jednotka motoru (EDU) | |
| 1AZ-FE (od 10.2003): Senzor poměru vzduch-palivo (A/F) | ||
| R3 | Spojka kompresoru klimatizace (MG/C) | |
Pojistková skříňka relé
| Číslo | Pojistka | Ampér [A] | Popis |
| 1 | HTR SUB 3 | 50 | Elektrický ohřívač |
| 2 | HTR SUB 1 | 50 | Elektrický ohřívač |
| 3 | HTR SUB 2 | 50 | Elektrický ohřívač |
| Relé | |||
| R1 | Elektrický ohřívač (HTR SUB 1) | ||
| R2 | Elektrický ohřívač (HTR SUB 2) | ||
| R3 | Elektrický ohřívač (HTR SUB 3) | ||
Pojistková skříňka relé ABS
| Číslo | Pojistka | Ampér [A] | Popis |
| 1 | – | – | – |
| Relé | |||
| R1 | – | ||
| R2 | ODPOJENÍ ABS | ||
| R3 | ABS MTR | ||
O Toyota Avensis Verso (2000-2009)
Toyota Avensis Verso, vyráběná v letech 2000 až 2009, je praktické MPV (multi-purpose vehicle) navržené pro rodiny a ty, kteří potřebují více prostoru. Tento model nabízí pohodlné sezení až pro sedm pasažérů a velký zavazadlový prostor, což ho činí ideálním pro delší cesty nebo rodinné výlety. Avensis Verso byl dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, které poskytovaly spolehlivý výkon a efektivní spotřebu paliva. Díky své robustní konstrukci a kvalitnímu zpracování si tento model získal popularitu mezi řidiči, kteří hledají spolehlivé a prostorné vozidlo.
Schéma pojistkové skříňky Toyota Avensis Verso
Tato stránka zobrazuje schéma pojistkové skříňky pro Toyota Avensis Verso, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříňka nachází obvykle pod palubní deskou na straně řidiče a v motorovém prostoru. Diagramy na stránce zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů vozidla. Schéma pojistkové skříňky je užitečným nástrojem pro každého majitele, který chce udržovat své vozidlo v dobrém technickém stavu.
