MG ZS – pojistková skříňka
MG ZS – schéma pojistkové skříně
Rok výroby:
Pojistka zapalovače cigaret (zásuvka napájení) v MG ZS je pojistka 23 a 43 v pojistkové skříni
Poloha
- Pojistková skříň prostoru pro cestující (pod odkládací schránkou na straně spolujezdce)
- Pojistková skříň motorového prostoru (na levé straně motorového prostoru)

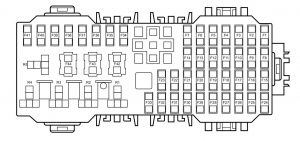

Pojistková skříň prostoru pro cestující
| Číslo |
Amp [A] |
Popis |
| F1 | 15 | Boční ostřikovač |
| F2 | 10 | Spínač zrcátka;
Diagnostický konektor. |
| F3 | 5 | Displej změny převodového stupně |
| F4 | 15 | Relé předního stěrače |
| F5 | 10 | Řídicí jednotka airbagu |
| F6 | 10 | Spínač brzdového pedálu |
| F7 | 15 | Super relé zámku |
| F8 | – | – |
| F9 | – | – |
| F10 | – | – |
| F11 | – | – |
| FI2 | – | – |
| F13 | – | – |
| F14 | – | – |
| FI5 | 15 | Přední napájecí konektor |
| FI6 | 5 | Rádio |
| F17 | 5 | Přední vnitřní světla;
Relé ventilátoru. |
| FI8 | 30 | Spínač zadního okna na levé straně |
| FI9 | 30 | Spínač okna pro cestujícího |
| F20 | 30 | Spínač zadního okna na pravé straně |
| F2I | 30 | Sada spínačů dveří řidiče |
| F22 | 10 | Rizátor zrcátek |
| F23 | 25 | Vyhřívací prvek zadního okna |
| F24 | 15 | Spínač rádia / FICM, DAB, ICE |
| F25 | 10 | Panel MTC, ETC, ETC |
| F26 | 5 | Balík přístrojů |
| F27 | 10 | Automatická převodovka (4AT a 6AT) |
| F28 | – | – |
| F29 | – | – |
| F30 | 5 | Klíč na zapalování |
| F3I | 10 | TPMS |
| F32 | 5 | Anténa IMMO |
| F33 | – | – |
| F34 | – | – |
| F35 | – | – |
| F36 | – | – |
| F37 | – | – |
| F38 | – | – |
| F39 | – | – |
| F40 | – | – |
| F41 | – | – |
| F42 | – | – |
| F43 | – | – |
| F44 | – | – |
Schéma pojistkové skříně motorového prostoru
| Číslo |
Amp [A] |
Popis |
| FL1 | 200 | Alternátor |
| FL2 | 80 | EPS |
| FL3 | 40 | Sada relé ventilátoru chlazení |
| FL4 | 60 | Pojistka schématu pojistkové skříně prostoru pro cestující
F18, F19, F20, F21. |
| FL5 | 80 | Pojistka schématu pojistkové skříně prostoru pro cestující
F1, F2, F3, F4, F5, F6, F7, F24, F25, F26, F27, F28, F29, F30, F31; Relé vyhřívání zadního okna. |
| FL6 | 25 | SCS (Ventil) |
| FL7 | – | – |
| FL8 | 20 | BCM |
| FL9 | 40 | SCS (Čerpadlo) |
| FL10 | 25 | BCM |
| FL11 | 30 | Relé ventilátoru |
| FL12 | – | – |
| FL13 | 30 | Relé startovacího motoru |
| FL14 | 25 | – |
| FL15 | 30 | Relé KLR |
| FL16 | 30 | DC / DC |
| FL17 | 30 | – |
| F1 | 10 | Pravé potkávací světla;
Spínač nastavení světel; Motor nastavení pravého světlometu. |
| F2 | 15 | Alternátor, před lambda sondou, za lambda sondou;
Ventil s variabilními fázemi (sání, 1,0 t); Ventil VVT (výfuk, 1,0 t); Ventil pro kontrolu nádrže (1,0 t); Ventil pro kontrolu oleje (1,0 t). |
| F3 | 10 | Levé potkávací světla;
Motor nastavení levého světlometu. |
| F4 | 10 | Relé kompresoru klimatizace |
| F5 | 5 | ECU motoru |
| F6 | 10 | Vstřikovač paliva (1,5L) |
| F7 | 30 | Relé aktivace stěrače předního skla;
Relé rychlosti stěrače předního skla. |
| F8 | 5 | Sada relé ventilátoru chlazení;
Spínač tlaku; AC; NTS. |
| F9 | 15 | Relé palivové pumpy |
| F10 | 10 | Světlomet dálkových světel pravý |
| F11 | 10 | Hlavní nosník levý |
| F12 | 30 | Cívka zapalování;
Kontrolér motoru, |
| F13 | 10 | Relé klaksonu |
| F14 | 30 | – |
| F15 | 10 | Elektromagnetický ventil vačkového hřídele ventilů sání (1,5 l);
Elektromagnetický ventil vačkového hřídele výfuku (1,5 l); Ventil řízení nádrže (1,5 l); Senzor polohy spojky (1,5 l); Ventil řízení uzávěru výfuku (1,0 T); Elektronický termostat (1,0 T); Čerpadlo vody (1,0 T); Ventil variabilního výfuku (1,0 T). |
| F 16 | 15 | Relé stěrače zadního skla |
| F17 | 15 | Relé mlhových světel předních |
| F18 | 5 | Výpočtový modul airbagu |
| F19 | 5 | ECU motoru |
| F20 | 5 | ECU motoru |
| F21 | 5 | BCM |
| F22 | 10 | – |
| F23 | 10 | – |
| F24 | 5 | – |
| F25 | 10 | BCM |
| F26 | 15 | – |
| F27 | 15 | BCM |
| F28 | 15 | – |
| F29 | 10 | – |
| F30 | 10 | DC / DC;
Sada přístrojů; ETC; Spínač světel couvání; Převodovka 6AT; Displej PAB. |
O MG ZS ()
MG ZS je kompaktní SUV, které kombinuje moderní design s praktickými vlastnostmi. Tento model je známý svou prostorností a pohodlným interiérem, což ho činí ideálním pro rodinné výlety i každodenní jízdy po městě. MG ZS nabízí různé možnosti motorizace, včetně benzínových a elektrických variant, což umožňuje zákazníkům vybrat si podle svých preferencí a potřeb. Díky pokročilým technologiím a bezpečnostním prvkům je tento model oblíbený mezi řidiči, kteří hledají spolehlivé a efektivní vozidlo.
Schéma pojistkové skříně MG ZS
Tato stránka zobrazuje schéma pojistkové skříně pro model MG ZS, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříň se obvykle nachází v motorovém prostoru a v interiéru vozidla, často pod palubní deskou nebo v blízkosti dveří řidiče. Diagramy na této stránce ukazují čísla pojistek, jejich ampéráž a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampéráží, aby se předešlo poškození elektrického systému. Pojistková skříň je klíčovým prvkem, který zajišťuje bezpečný provoz všech elektrických zařízení ve vozidle.
