Toyota Yaris iA (2017-2018) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Toyota Yaris iA (2017–2018), informace o poloze panelů pojistek uvnitř vozu a přiřazení každé pojistky (rozložení pojistek).

Toyota Yaris iA (2017) – schéma pojistky

Rok výroby: 2017.

Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Yaris iA (2018) je pojistka 5 ve schématu pojistek

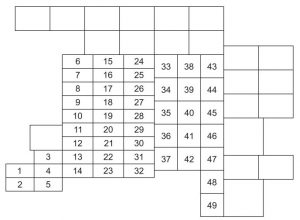

Motorový prostor

Pojistka		Amp [A]	Popis
1	C / U IG1	15	K ochraně různých obvodů
2	ENGINE IG1	7,5	Systém řízení motoru
3	SUNROOF	10	–
4	INTERIOR	15	Vnitřní osvětlení
5	ENG + B	7,5	Systém řízení motoru
6	AUDIO2	15	Audio systém
7	METER1	10	Kombinovaný přístroj
8	SRS1	7,5	Airbag
9	METER2	7,5	Kombinovaný přístroj (pokud je přítomen ve výbavě).
10	RADIO	7,5	Audio systém
11	ENGINE3	15	Systém řízení motoru
12	ENGINE2	15	Systém řízení motoru
13	ENGINE1	15	Systém řízení motoru
14	AUDIO1	25	Audio systém
15	A / C MAG	7,5	Klimatizace
16	AT PUMP	15	Systém řízení mostu motoru (pokud je přítomen ve výbavě).
17	W	15	Systém řízení mostu motoru (pokud je přítomen ve výbavě).
18	D.LOCK	25	Elektrické zamykání dveří
19	H / L RH	20	Světlomet (pravý)
20	ENG + B2	7,5	Systém řízení motoru
21	TAIL	20	Zadní světla; Osvětlení registrační značky; Zadní parkovací světla.
22	–	–	–
23	ROOM	25	Vnitřní osvětlení
24	FOG	15	Mlhová světla (pokud jsou přítomna ve výbavě).

25	H / CLEAN	20	–
26	STOP	10	Brzdová světla
27	HORN	15	Klaksón
28	H / L LH	20	Světlomet (levý)
29	ABS / DSC S.	30	ABS; Systém kontroly dynamické stability.
30	HAZARD	15	Výstražná světla; Směrová světla.
31	FUEL PUMP	15	Systém napájení
32	FUEL WARM	25	–
33	WIPER	20	Přední stěrač
34	CABIN+B	50	K ochraně různých obvodů
35	FAN2	30	Chladicí ventilátor
36	FUEL PUMP	30	–
37	ABS / DSC M	50	ABS; Systém kontroly dynamické stability.
38	EVVT	20	Systém kontroly motoru (pokud je součástí vybavení).
39	–	–	–
40	FAN1	30	Chladicí ventilátor
41	FAN3	40	–
42	ENG.MAIN	40	Systém kontroly motoru
43	EPS	60	Posilovač řízení (pokud je součástí vybavení).
44	DEFOG	40	Odmlžovač zadního okna
45	IG2	30	K ochraně různých obvodů
46	INJECTOR	30	Systém kontroly motoru
47	HEATER	40	Klimatizace
48	P.WINDOW1	30	Elektricky ovládaná okna
49	DCDC DE	40	–

Blok pojistek (levá strana)

Pojistka		Amp [A]	Popis
1	–	–	–
2	–	–	–
3	–	–	–
4	–	–	–
5	F.OUTLET	15	Přípojka příslušenství
6	–	–	–
7	W IND	7,5	Směrovka změny AT (pokud je přítomna ve výbavě).
8	LUSTRO	7,5	Ovládání zrcátka
9	–	–	–
10	P.WINDOW2	25	Elektricky ovládaná okna
11	R.WIPER	15	–
12	–	–	–
13	–	–	–
14	SRS2 / ESCL	15	–
15	SIEDZISKO CIEPŁE	20	Vyhřívání sedadla (pokud je přítomno ve výbavě).
16	M.DEF	7,5	Odmlžovač zrcátka (pokud je přítomen ve výbavě).

O Toyota Yaris iA (2017-2018)

Toyota Yaris iA, vyráběná v letech 2017 až 2018, je kompaktní sedan, který se vyznačuje moderním designem a efektivní spotřebou paliva. Tento model byl původně vyvinut ve spolupráci s Mazdou, což se odráží v jeho dynamickém jízdním výkonu a spolehlivosti. Yaris iA je vybaven 1,5litrovým čtyřválcovým motorem, který poskytuje dostatečný výkon pro městskou i dálniční jízdu. Interiér vozidla je navržen s důrazem na pohodlí a funkčnost, přičemž nabízí moderní technologie jako dotykový displej a pokročilé bezpečnostní funkce.

Schéma pojistkové skříňky Toyota Yaris iA

Tato stránka zobrazuje schéma pojistkové skříňky pro Toyota Yaris iA, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Typické umístění pojistkové skříňky v tomto modelu je pod kapotou a v prostoru pro cestující. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci a správně ji udržovat.
