Toyota Land Cruiser Prado (J120) (2002-2009) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Toyota Land Cruiser Prado (J120) (2002–2009), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.

Schéma pojistek a relé – Toyota Land Cruiser Prado (J120)

Vztahuje se na nová vozidla v letech:

2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Kabina

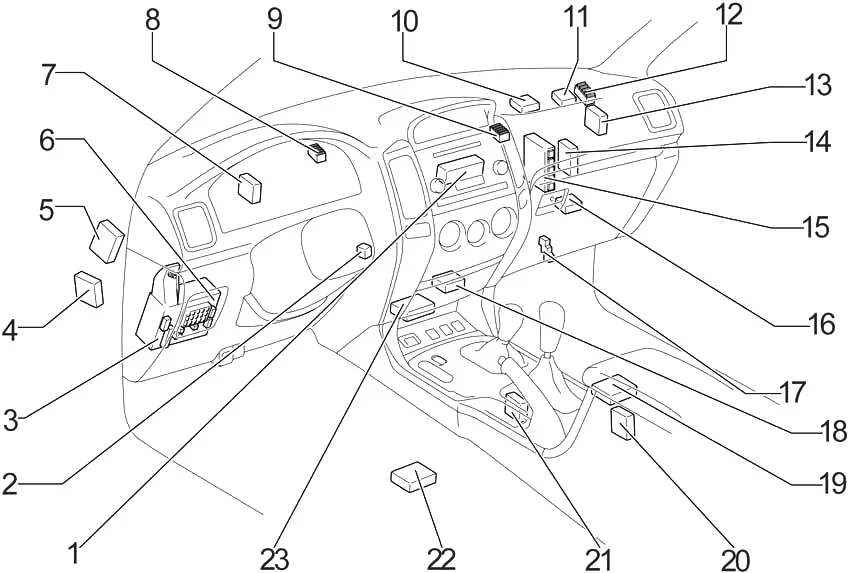

Řízení vlevo

1. Jednotka řízení klimatizace (automatická klimatizace (bez navigačního systému))
2. Zesilovač klíče transpondéru
3. Pojistková skříňka
4. ECU řízení odpružení
5. ECU řízení trakce (s VSC A/T)
6. ECU karoserie
7. ECU proti krádeži
8. J/B №1
9. J/B №2
10. Zesilovač lepicí rezistence
11. Počítač s klíčem transpondéru
12. J/B №3
13. ECU řízení trakce (s VSC M/T)
14. ECU klimatizace (automatická klimatizace (s navigačním systémem))
    Zesilovač klimatizace (manuální klimatizace)
15. Motor a ECU ECT (A/T)
    Motor ECU (M/T)
16. Centrum Diferenciál Blok
    blok ECU diferenciálu zadního ECU Blok řízení ECU
17. Pojistková skříňka relé
18. ECU brány
19. ECU navigace
20. Zesilovač Cool Box
21. ECU řízení blokování převodovky
22. Zesilovač stereo komponent
23. Jednotka senzoru airbagu

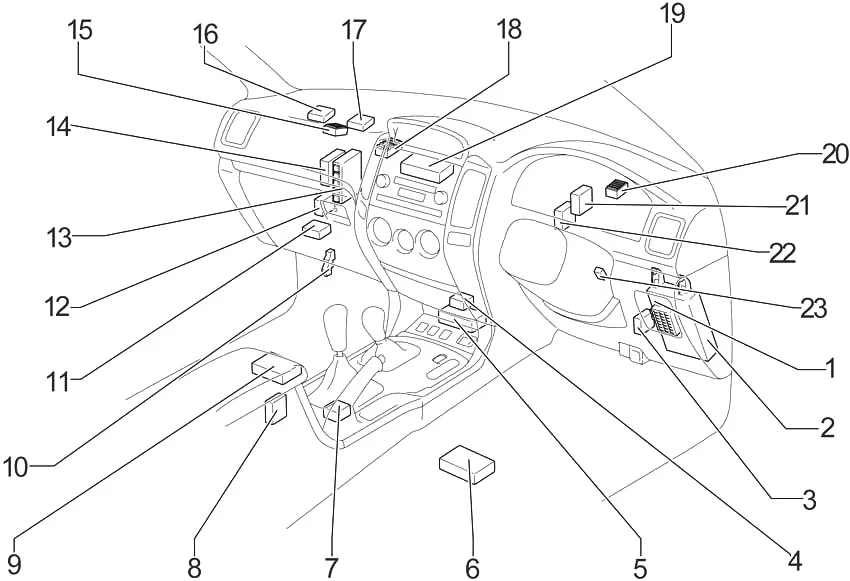

Řízení vpravo

1. ECU karoserie
2. Pojistková skříňka
3. ECU řízení trakce (s VSC)
4. ECU brány
5. Jednotka senzoru airbagu
6. ECU navigace
7. ECU řízení blokování převodovky
8. Zesilovač Cool Box
9. Zesilovač stereo komponent
10. Pojistková skříňka relé
11. Centrum Diferenciál Blok
    blok ECU diferenciálu zadního ECU Blok řízení ECU
12. ECU řízení odpružení
13. Motor a ECU ECT (A/T)
    Motor ECU (M/T)
14. ECU klimatizace (automatická klimatizace (s navigačním systémem))
    Zesilovač klimatizace (manuální klimatizace)
15. J/B №3
16. Počítač s klíčem transpondéru
17. Zesilovač lepicí rezistence
18. J/B №2
19. Jednotka řízení klimatizace (automatická klimatizace (bez navigačního systému))
20. J/B №
21. ECU proti krádeži
22. Relé řízení dvojitého zamykání dveří
23. Zesilovač klíče transpondéru

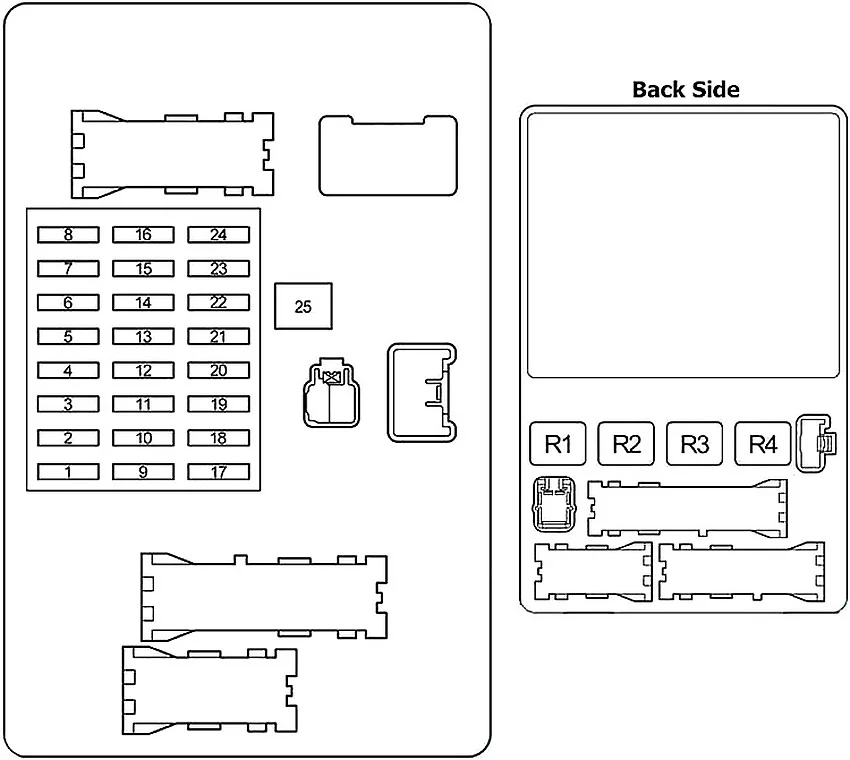

Schéma pojistkové skříňky v kabině

Panel pojistek se nachází za krytem přístrojové desky na straně řidiče.

Číslo	Ampéry [A]	Popis
1	10	Čerpadlo paliva řízené elektronicky, systém vícebodového/sekvenčního vstřikování paliva, systém proti zablokování, aktivní systém kontroly trakce, systém kontroly stability vozidla
2	10	Airbag SRS
3	7,5	Ukazatele a měřidla
4	7,5	Systém vícebodového/sekvenčního vstřikování paliva
5	30	Stěrače a ostřikovače čelního skla
6	20	Systém elektronicky modulovaného odpružení Toyota
7	20	Systém uzamykání zadního diferenciálu, systém centrálního uzamykání diferenciálu
8	15	Stěrač zadního okna
9	–	–
10	30	LHD: Výkon sedadla řidiče
	30	RHD: Výkon předního sedadla spolujezdce
11	30	LHD: Výkon předního sedadla spolujezdce
	30	RHD: Výkon sedadla řidiče
12	15	Elektrické zásuvky
13	10	Klimatizace, chladnička
14	15	Ostřikovač zadního okna

15	10	Systém kontroly blokování převodovky, elektrická okna, systém proti zablokování, aktivní systém kontroly trakce, systém kontroly stability vozidla, systém klimatizace, elektricky otevíratelná střecha, zásuvky napájení
16	10	Systém proti zablokování, aktivní systém kontroly trakce, systém kontroly stability vozidla, systém klimatizace, systém nabíjení, odmrazovač zadního okna, světla couvání, směrovky, výstražná světla
17	7,5	Čerpadlo paliva řízené elektronicky
18	20	Elektrické okno předního spolujezdce
19	20	LHD: elektrické okno zadního spolujezdce
	20	RHD: elektrické okno zadního spolujezdce
20	20	LHD: elektrické okno zadního spolujezdce
	20	RHD: elektrické okno zadního spolujezdce
21	10	Osvětlení přístrojového panelu
22	10	Zadní světla, osvětlení evidenčního čísla, parkovací světla
23	7,5	Automatická převodovka řízená elektronicky, elektrické zásuvky, vnější zpětná zrcátka, audio systém
24	10	Zapalovač
25	30	Elektrická okna, elektricky otevíratelná střecha
Relé
R1	Klakson
R2	Zadní světla
R3	Napájecí relé
R4	Příslušenství (ACC SKT)



Pojistková skříňka

Číslo	Relé
R1	Relé panelu
R2	Světla couvání (BK/UP LP)
R3	Ohřívače zrcátek zpětného pohledu (MIR HTR)

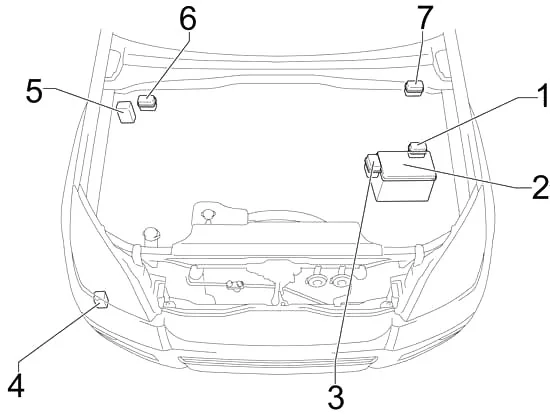

Motorový prostor

1. Pojistková skříňka №1
2. Pojistková skříňka
3. Pojistková skříňka №2
4. Relé čištění světlometů
5. Řídicí jednotka kontroly trakce s aktorem (bez VSC)
6. Pojistková skříňka №3 (LHD)
7. Pojistková skříňka №3 (RHD)

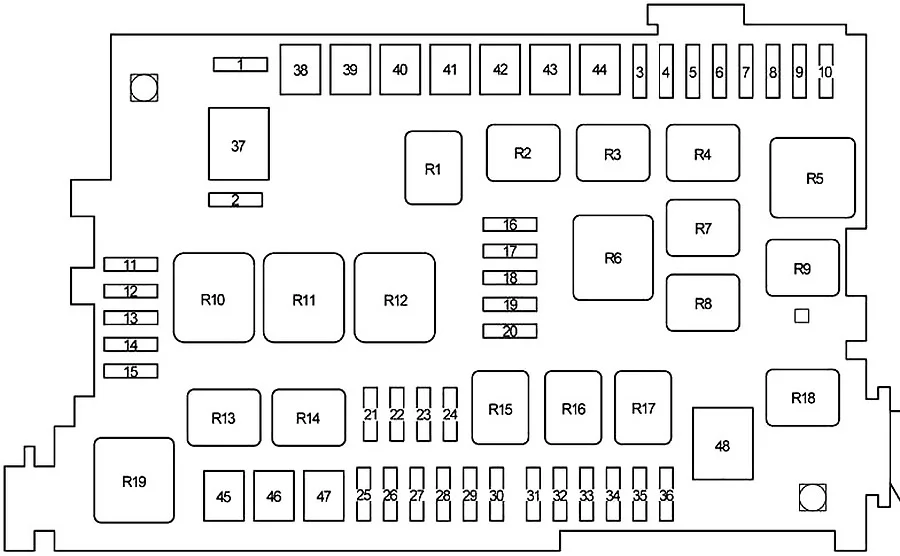

Schéma pojistkové skříňky v motorovém prostoru

Číslo	Ampéry [A]	Popis
1	10	Pojistka rezervy
2	15	Pojistka rezervy
3	20	Elektrický chladicí ventilátor
4	30	Zadní chladicí systém
5	10	Ohřívače vnějších zrcátek
6	10	Brzdová světla, vysoké brzdové světlo, systém kontroly blokování převodovky, systém proti zablokování, aktivní systém kontroly trakce, systém kontroly stability vozidla, zadní pneumatické odpružení s regulací výšky
7	–	–
8	15	Přední mlhová světla
9	7,5	Ohřívač viskózy
10	7,5	Palubní diagnostický systém
11	10	Pravý světlomet (tlumená světla)
12	10	Levý světlomet (tlumená světla)
13	10	Pravý světlomet (dálková světla)
14	10	Levý světlomet (dálková světla)
15	10	Senzor O2 a měřicí přístroj proudu vzduchu
16	7,5	Systém klimatizace
17	30	Ohřívač zadního skla
18	10	Zadní pneumatický systém odpružení s regulací výšky
19	20	Ohřívač paliva
20	20	Ohřívání sedadel
21	10	Vnitřní osvětlení, osobní osvětlení, systém bezdrátového dálkového ovládání, světlo spínače zapalování, osvětlení stropu ve dveřích
22	20	Audio systém
23	10	Systém proti zablokování, aktivní systém kontroly trakce, systém kontroly stability vozidla, systém klimatizace, chladnička, elektrická okna
24	10	Multiplexový komunikační systém
25	–	Krátká pineta
26	7,5	Systém nabíjení
27	–	–
28	10	Klaksón
29	15	Senzor A/F
	15	1KD-FTV: čerpadlo paliva
30	15	Směrovky, výstražná světla
31	10	Systém vícebodového/sekvenčního vstřikování paliva
32	20	Elektronicky řízené čerpadlo paliva, čerpadlo paliva, systém vícebodového/sekvenčního vstřikování paliva
	25	1KD-FTV: Elektronicky řízené čerpadlo paliva, čerpadlo paliva, systém vícebodového/sekvenčního vstřikování paliva
33	20	Elektrické okno řidiče

34	25	Systém centrálního zamykání dveří napájený
35	–	–
36	30	Audio systém
37	120	bez PTC: Relé odmrazování, relé zapnutí, „HEATER“, „CDS FAN“, „AM1“, „J/B“, „VISCUS“, „OBD“, „MIR HEATER“, „STOP“, „FR FOG“, Pojistky „AIRSUS“, „RR A/C“ a „STOP“
	140	s PTC: Relé odmrazování, relé zapnutí, „HEATER“, „CDS FAN“, „AM1“, „J/B“, „VISCUS“, „OBD“, „MIR HEATER“, „STOP“, „FR FOG“, Pojistky „PTC-1“, „PTC-2“, „PTC-3“, „AIRSUS“, „RR A/C“ a „STOP“
38	50	Systém klimatizace
39	50	Pneumatické zadní odpružení s regulací výšky
40	50	Všechny komponenty v „ACC“, „CIG“, „IG1“, „IG1 №2“, „ECU−IG“, „FR WIP-WSH“, „RR WIP“, „RR WSH“, „DIFF“, „TEMS pojistky “ a „STA“
41	40	Viskózní ohřívač
42	50	Všechny prvky v „PWR OUTLET“, „P FR P/W“, „P RR P/W“, „D RR P/W“, „DP/ SEAT “, „PP/ SEAT “, „POWER“, „TAIL pojistky “ a „PANEL“
43	40	Viskózní ohřívač
44	40	Viskózní ohřívač
45	40	Systém proti zablokování, aktivní systém kontroly trakce, systém kontroly stability vozidla
46	30	Systém startování, pojistky „IGN“, „INDICATORE“ a „SRS“
47	30	bez systému kontroly stability vozidla: Systém proti zablokování,
	50	s systémem kontroly stability vozidla: Systém proti zablokování, aktivní systém kontroly trakce, systém kontroly stability vozidla
48	80	Systém předehřevu motoru
Relé
R1	Elektrický chladicí ventilátor (CDS FAN)
R2	Příslušenství (ACC CUT)
R3	Mlhová světla
R4	Startování (STA)
R5	Zapalování (IG)
R6	Ohřívač
R7	Spojka kompresoru klimatizace (MG CLT)
R8	–
R9	Odmrazovač zadního okna (DEFOG)
R10	Systém proti zablokování (ABS MTR)
R11	TRC MTR
R12	Systém proti zablokování (ABS SOL)
R13	Systém kontroly klesání (DAC)
R14	Relé otevření obvodu (C/OPN) nebo EDU
R15	–
R16	EFI
R17	Senzor poměru vzduch/benzin (A/F HEATER)
R18	Čerpadlo paliva
R19	Světlomet (HEAD)



Pojistková skříňka №1

Číslo	Relé
R1	Startování (STA)
R2	Systém zapalování (GLOW)

Pojistková skříňka №2

Číslo	Relé
R1	Pneumatické odpružení (AIR SUS)
R2	Stmívač (s denním světlem)

Pojistková skříňka №3

Číslo	Relé
R1	PTC č. 1
R2	PTC č. 2
R3	PTC č. 3
