Toyota Auris (2007-2013) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota Auris (2007–2013), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Toyota Auris (2007-2013) – schéma pojistkové skříňky
Rok výroby: 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Auris je pojistka 23 v pojistkové skříňce v kabině a 39 v motorovém prostoru.

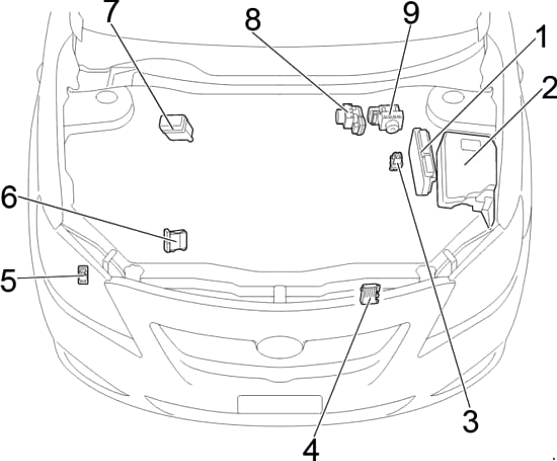

Motorový prostor s elektronikou
Poloha
Popis
- Řídicí jednotka motoru
- Hlavní pojistka a skříňka relé
- Relé zapalovací svíčky
- Řídicí jednotka ventilátoru chlazení
- LHD: Relé světlometů
- Řídicí jednotka vstřikovačů (EDU)
- Skříňka relé
- Benzín: řídicí jednotka brzd
- Nafta: řídicí jednotka brzd
Pojistková skříňka a relé pod kapotou
Nachází se na levé straně.

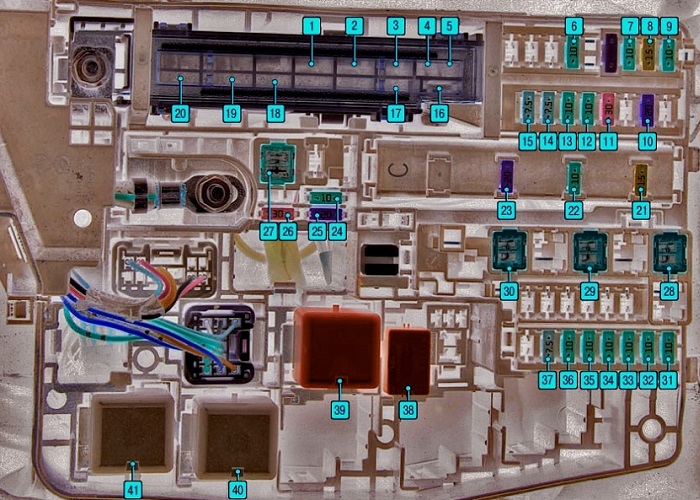

Typ 1
Popis
| F1 | 30А – Stěrač světlometů |
| F2 | 45A – Ventilátor chlazení |
| F3 | 30А – ABS a VSC |
| F4 | 50А – ABS a VSC |
| F5 | 50A – Klimatizace |
| F6 | 10А – Automatická převodovka;
Klimatizace; Systém Smart Entry. |
| F7 | 10A – Přístrojová deska;
Řídicí jednotka elektrická; VSC; Centrální zamykání; Elektrická okna. |
| F8 | 15А – Audio systém |
| F9 | 10A – Vnitřní osvětlení;
Osvětlení zavazadlového prostoru; Systém Smart Entry. |
| F10 | 20А – Systém zamykání řízení |
| F11 | 30A – Systém startování motoru;
Systém Smart Entry; Systém vstřikování. |
| F12 | 10A – Systém řízení klapky |
| F13 | 10А – Směrovky a nouzová světla |
| F14 | 7,5А – Systém nabíjení baterie |
| F15 | 7,5А – Řídicí jednotka elektrických zařízení |
| F 16 | 50А – Světlomety |
| F17 | 50A – Systém vstřikování paliva |
| F18 | 80А – Systém předehřevu motoru (pro naftové motory) |
| F19 | 60A EPS – Elektrický posilovač řízení |
| F20 | 120А – Systém nabíjení baterie |
| F21 | 15A – Systém vstřikování paliva, systém Smart Entry |
| F22 | 10А – Akustický signál;
Klaksón |
| F23 | 20A – Systém vstřikování paliva |
| F24 | Rezerva |
| F25 | Rezerva |
| F26 | Rezerva |
| F27 | 50A – Automatická převodovka |
| F28 | 30А – Klimatizace |
| F29 | 30А – Klimatizace |
| F30 | 30А – Klimatizace |
| F31 | 10А – Pravý světlomet (poloha) |
| F32 | 10А – Levý světlomet (poloha) |
| F33 | 10А – Pravý světlomet (dálkové světlo) |
| F34 | 10А – Levý světlomet (dálkové světlo) |
| F35 | 10A – Systém vstřikování |
| F36 | 10A – Systém vstřikování |
| F37 | 7,5A – Systém startování;
Systém Smart Entry. |
| 38 | Relé ventilátoru chlazení |
| 39 | Relé spínače světlometů |
| 40 | Relé automatické převodovky |
| 41 | Relé světlometů |
Typ 2
Popis
| 1 | 30A – Ventilátor chlazení elektrický (y) |
| 2 | 40A – Ventilátor(i) chlazení |
| 3 | 30A – Systém proti zablokování, systém kontroly stability vozidla |
| 4 | 50A – Systém proti zablokování, systém kontroly stability vozidla |
| 5 | 50A – Klimatizace |
| 6 | 120А – Systém nabíjení, RDI FAN, CDS FAN, ABS Č. 1, ABS Č. 3, HTR, HTR SUB Č. 1, HTR SUB Č. 3, ACC, CIG, METER, IGN, ECU-IG Č. 2, HTR-IG, WIPER, WASHER, ECU-IG Č. 1, AM1, DOOR, STOP, FR DOOR, POWER, RR DOOR, RL DOOR, OBD, ACC-B, FR FOG, DEF, MIR HTR, TAIL, PANEL |
| 7 | 60A EPS – Elektrický posilovač řízení |
| 8 | 80А – Zapalovací svíčky |
| 9 | 50А P/I – EFI HLAVNÍ, IG2 |
| 10 | 50А – Světlomety |
| 11 | 10A – Systém kontroly emisí |
| 12 | 10A – Systém vícebodového vstřikování;
Systém sekvenčního vícebodového vstřikování. |
| 13 | 10А – Pravý světlomet (dálkové světlo) |
| 14 | 10А – Levý světlomet (dálkové světlo) |
| 15 | 10А – Pravý světlomet (pozice) |
| 16 | 10А – Levý světlomet (pozice) |
| 17 | 10A – Elektronický systém kontroly škrticí klapky |
| 18 | 10А – Směrovky;
Havarijní světla, |
| 19 | 7,5А – Systém nabíjení |
| 20 | 7,5A – Systém vícebodového vstřikování;
Systém sekvenčního vícebodového vstřikování; Systém startování. |
| 21 | 30A – Systém startování |
| 22 | 20A – Systém blokování řízení |
| 23 | 7,5A – Systém startování |
| 24 | 10A – Systém klimatizace |
| 25 | 10A – Hlavní ECU karoserie;
Senzor a měřidla. Odometer. |
| 26 | 15A – Audio systém |
| 27 | 10A – Osvětlení zavazadlového prostoru;
Systém inteligentního klíče. |
| 28 | 30A – Audio systém |
| 29 | 10A MAYDAY |
| 30 | 10A – Pojistka rezervy |
| 31 | 30A – Pojistka rezervy |
| 32 | 20A – Pojistka rezervy |
| 33 | 20A – systém vícebodového vstřikování;
Systém sekvenčního vícebodového vstřikování; EFI Č. 1, EFI Č. 2 |
| 34 | 10A – Klaksón |
| 35 | 15A – Systém vícebodového vstřikování;
Systém sekvenčního vícebodového vstřikování; Systém startování; IGN; Odometer. |
| 36 | 7,5A – Motor startování |
| 37 | 30A – PTC ohřívač |
| 38 | 30A – PTC ohřívač |
| 39 | 15A – Zásuvka;
Zapalovač cigaret. |
Pojistková skříňka relé
Diagram
Účel
| R2 | Pomocné topení (HTR SUB Č.1) |
| R3 | Pomocné topení (HTR SUB Č.3) |
| R4 | Pomocné topení (HTR SUB Č.2) |
Kabina
Schéma rozložení

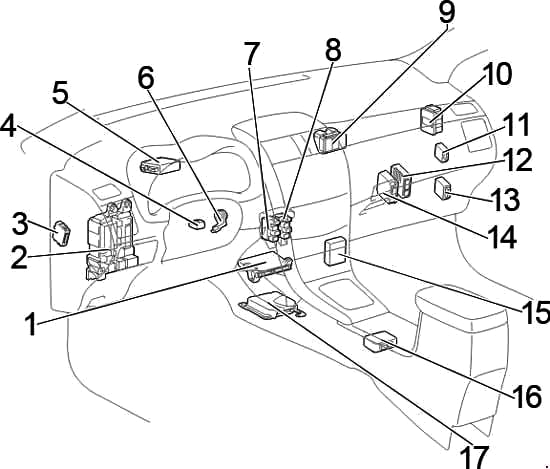

Obecné rozložení pojistkových skříní v kabině
Popis
- Jednotka řízení klimatizace
- Pojistková skříňka / ECM karoserie
- LHD: Jednotka řízení úhlu světlometů
- Jednotka řízení blokování řízení
- Jednotka řízení posilovače řízení
- Amplifikátor transpondérového klíče
- Pojistková skříňka č. 1
- Pojistková skříňka č. 2
- Distribuční blokáda
- Distribuční blokáda
- Relé stěračů
- LHD : Jednotka řízení převodovky (multimodální)
- Jednotka řízení motoru a převodovky
- Jednotka řízení systému Start-Stop
- Jednotka řízení multimediálního rozhraní
- LHD: Kontrolér blokování páky převodovky
- Jednotka řízení airbagu
- RHD: relé směrovky
Pojistková skříňka

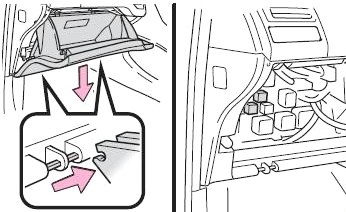

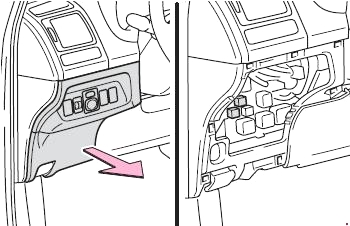

Nachází se v kabině pod panelem na levé straně.

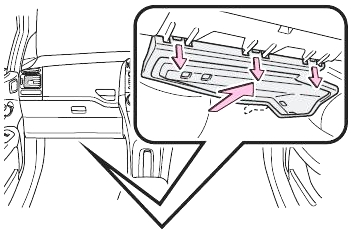

Volant vpravo

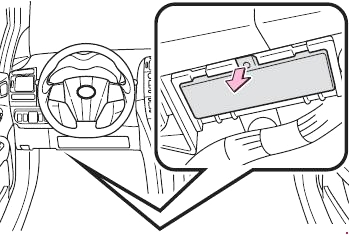

Volant vlevo

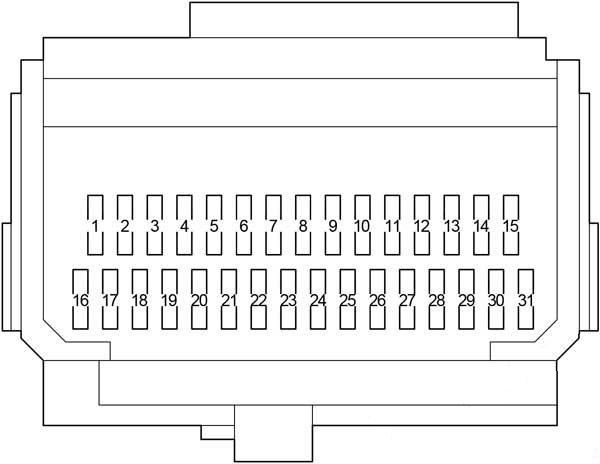

Popis
| 1 | 7,5A – Systém startování;
Systém vícebodového vstřikování; Systém sekvenčního vícebodového vstřikování; Pojistky: “CIG”, “ACC”. |
| 2 | 15A – Přední mlhová světla |
| 3 | – |
| 4 | 25A – Pojistky: “CIG”, “ACC” |
| 5 | 25A – Centrální zamykání |
| 6 | – |
| 7 | 10A – Světla stop;
Přídavné brzdové světlo; ABS; VSC; ECM karoserie; Systém vícebodového vstřikování; Systém sekvenčního vícebodového vstřikování; Jednotka řízení převodovky. |
| 8 | 7,5A – Diagnostický port |
| 9 | 10A – Světla couvání;
Systém nabíjení; Automaticky stmívající zrcadlo; Monitor; Otevíratelná střecha; Vyhřívané zadní sklo; Klimatizace; Směrovky; Výstražná světla; Indikátor bezpečnostního pásu předního cestujícího; Systém start-stop; Parkovací asistence. |
| 10 | 10A – bez systému start-stop:
Automatická regulace úhlu světlometů; ECM karoserie; Elektrický posilovač řízení; Chladicí ventilátor(y); Uzamčení páky převodovky; Senzor deště; ABS; VSC; Audio systém; Navigace; Systém sekvenčního vícebodového vstřikování; Čištění světlometů; Systém inteligentního vstupu a startování. |
| 11 | 15A – Stěrač skla |
| 12 | – |
| 13 | 25A – Stěrač;
Senzor deště. |
| 14 | 10A – Klimatizace;
Vyhřívané zadní sklo; Vyhřívání při zastavení. |
| 15 | 15A – Vyhřívaná sedadla |
| 16 | 10A – Boční světla;
Osvětlení evidenčního čísla; Zadní mlhové světlo; Přední mlhové světlo; Nastavení úhlu světlometů; Vícebodový vstřikovací systém; Sekvenční vícebodový vstřikovací systém; Osvětlení přístrojové desky. |
| 17 | 7,5A – Spínač světel;
Osvětlení přístrojové desky; Osvětlení odkládací schránky; Spínače na volantu; Řídicí jednotka karoserie. |
| 18 | 10A – se systémem start-stop:
Automatické nastavení úhlu světlometů; ECM karoserie; Elektrické posilování řízení; Chladicí ventilátor; Uzamčení páky převodovky; Senzor deště; ABS; VSC; Audio systém; Navigace; Vícebodový vstřikovací systém; Sekvenční vícebodový vstřikovací systém; Čištění světlometů; Systém inteligentního vstupu a startování; Systém start-stop. |
| 19 | 20A – Přední elektrická okna |
| 20 | 20A – Elektrické okno zadního levého skla |
| 21 | 20A – Elektrické okno zadního pravého skla |
| 22 | 20A – Otevírací střecha |
| 23 | 15А CIG – Zapalovač cigaret |
| 24 | 7,5 A – Elektrická zrcátka;
Audio systém; Navigace; Uzamčení páky převodovky; ECM karoserie; Systém inteligentního vstupu a startování; Systém Start/Stop. |
| 25 | |
| 26 | 10A – Vyhřívaná zrcátka;
Vícebodový vstřikovací systém; Sekvenční vícebodový vstřikovací systém. |
| 27 | |
| 28 | |
| 29 | 7,5A – Zadní mlhové světlo |
| 30 | 7,5 A – Uzamčení řízení;
Airbag; Modul řízení převodovky; Vícebodový vstřikovací systém; Sekvenční vícebodový vstřikovací systém; Systém inteligentního vstupu a startování; Systém Start-Stop. |
| 31 | 7,5A – Sada směrovek;
Systém start-stop. |

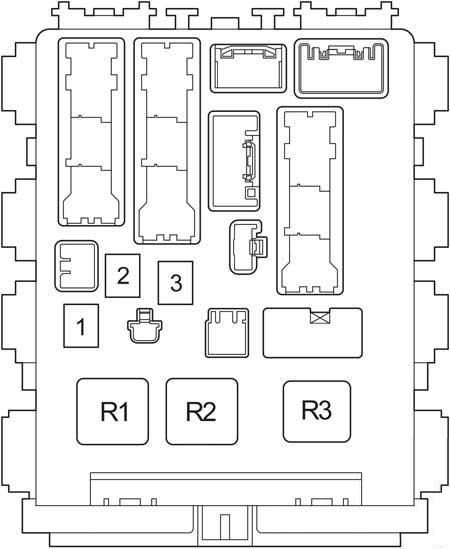

Relé
Popis
| 1 | 30A ECU karoserie;
Elektřina oken. |
| 2 | 30 / 40А Napájení relé směrovek;
Vyhřívání zadního skla; Pojistka: “MIR HTR”. |
| 3 | 30A Vyhřívaná sedadla |
| R1 | Relé “IG1” – systém startování |
| R2 | Relé ohřívače |
| R3 | Relé – spínač směrovek |
Pojistková skříňka č. 1
Popis
| R1 | Startér (ST) |
| R2 | Zadní mlhové světlo (RR FOG) |
| R3 | Pomocné relé (ACC) |
| R4 | Pomocné relé (ACC CUT) |
Pojistková skříňka č. 2
Popis
| R1 | Lampa mlhových světel (FR FOG) |
| R2 | Motorček na startování (ST CUT) |
| R3 | Panel (PANEL) |
| R4 | Rezerva |
