Subaru Liberty (2003-2009) – pojistková skříňka
Subaru Liberty (2003-2009) – schéma pojistkové skříňky
Rok výroby: 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Pojistka zapalovače cigaret (zásuvka napájení) v Subaru Liberty (2003-2009) je pojistka 4 v pojistkové skříňce.

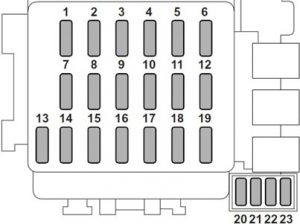

Pojistková skříňka prostoru pro cestující
| Č. | Ampéráž [A] | Popis |
| 1 | 15 | Ventilátor topení |
| 2 | 15 | A / C |
| 3 | 15 | Elektrické zamykání dveří, bezklíčový přístup |
| 4 | 20 | Zapalovač cigaret |
| 5 | 10 | Zadní světlo, parkovací světlo |
| 6 | 10 | Airbag SRS |
| 7 | 15 | Mlhové světlo, zadní světlo |
| 8 | 20 | Elektromagnetický ventil ABS |
| 9 | 15 | Rádio |
| 10 | – | – |
| 11 | 15 | Zapínání motoru, airbag SRS, systém kontroly AT |
| 12 | 10 | Nastavení jasu osvětlení |
| 13 | 15 | Kombinovaný měřič, lampa SRS |
| 14 | 10 | Stěrač a ostřikovač zadního okna |
| 15 | 30 | Stěrač a ostřikovač předního skla |
| 16 | 20 | Brzdové světlo |
| 17 | 15 | Klimatizace |
| 18 | 15 | Světlo couvání, tempomat |
| 19 | 20 | Ohřívač zrcátka |
| 20 | – | – |
| 21 | 15 | Zapalovací cívka |
| 22 | 10 | Napájení ABS |
| 23 | 30 | Ohřívač sedadla |

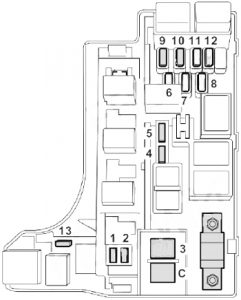

Pojistková skříňka motorového prostoru
| Číslo |
Ampéráž [A] |
Popis |
| 1 | 30 | Ventilátor chladiče (hlavní) |
| 2 | 30 | Ventilátor chladiče (sekundární) |
| 3 | 30 | Motor ABS |
| 4 | 30 | Ohřívač zadního okna |
| 5 | 15 | Směrovky, klakson |
| 6 | 15 | Zapni světla signalizace |
| 7 | 10 | Řídicí jednotka automatické převodovky |
| 8 | 10 | Alternátor |
| 9 | 10 | Hlavní světlo (pravá strana) |
| 10 | 10 | Hlavní světlo (levá strana) |
| 11 | 20 | Spínač osvětlení |
| 12 | 20 | Hodiny, vnitřní osvětlení |
| 13 | 10 | Turbo: kombinovaná ventilová klapka sekundárního vzduchu |
O Subaru Liberty (2003-2009)
Subaru Liberty, známé také jako Subaru Legacy na některých trzích, je populární model střední třídy, který byl vyráběn v letech 2003 až 2009. Toto vozidlo je známé svou spolehlivostí a výbornými jízdními vlastnostmi, což ho činí oblíbeným mezi řidiči, kteří hledají komfort a výkon. Subaru Liberty bylo dostupné s různými motorizacemi, včetně 2.0L a 2.5L boxer motorů, které jsou charakteristické pro značku Subaru. Kromě toho, některé verze byly vybaveny i pohonem všech čtyř kol, což zvyšuje bezpečnost a stabilitu vozidla na různých površích.
Schéma pojistkové skříňky Subaru Liberty
Tato stránka zobrazuje schéma pojistkové skříňky pro Subaru Liberty, která je nezbytná pro správnou údržbu elektrického systému vozidla. Pojistková skříňka se obvykle nachází pod kapotou a v interiéru vozidla, nejčastěji pod palubní deskou na straně řidiče. Na diagramech jsou zobrazena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Schéma pojistkové skříňky poskytuje jasný přehled o tom, které pojistky jsou zodpovědné za jednotlivé elektrické komponenty, což usnadňuje diagnostiku a opravy.
