SsangYong Musso – pojistková skříňka
SsangYong Musso – schéma pojistkové skříňky
Rok výroby:
Pojistka zapalovače cigaret (zásuvka napájení) v Rover 75 je pojistka 5 v pojistkové skříňce.

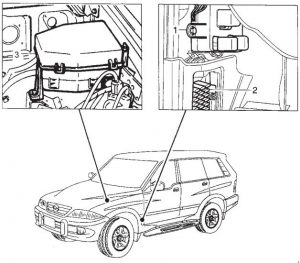

Poloha pojistkové skříňky
- Schéma relé vnitřní
- Schéma pojistek vnitřní
- Schéma pojistek a relé motorového prostoru

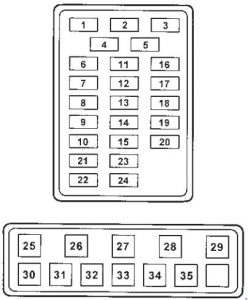

Panel pojistek palubní desky
| Č. |
Ampéráž [A] |
Popis |
| 1 | 15 | ABS, ABD |
| 2 | 20 | Otevíratelná střecha |
| 3 | 10 | Airbag |
| 4 | Audio, hodiny, vnější zrcátko | |
| 5 | 30 | Zapalovač cigaret, zásuvka napájení |
| 6 | 30 | Ohřívač |
| 7 | 15 | Zamykání dveří |
| 8 | 30 | Vyhřívání zadních skel |
| 9 | 10 | Zvuk, akustický signál, gong, hodiny |
| 10 | 30 | Elektrické okno |
| 11 | 10 | Imobilizér |
| 12 | 20 | T / C |
| 13 | 15 | Vnitřní světlo |
| 14 | 15 | Upozorňovací světlo |
| 15 | 15 | Brzdové světlo |
| 16 | 15 | Směrovky, světlomety |
| 17 | 10 | Rezervní světlo |
| 18 | 15 | Cluster, STICS |
| 19 | 15 | A / T, Diagnóza |
| 20 | 15 | Relé ochrany proti přepětí (pouze benzín) |
| 21 | 15 | Vyhřívání sedadla |
| 22 | 15 | ECS |
| 23 | Stěrač a ostřikovač předního skla | |
| 24 | 10 | Stěrač a ostřikovač zadního skla, klimatizace |
| Relé | ||
| 25 | Přední stěrač | |
| 26 | Kontrolka ABS | |
| 27 | Blikající jednotka | |
| 28 | Palivové čerpadlo (pouze benzín) | |
| 29 | Blokování převodovky (A / T) | |
| 30 | Blokovací spojka a neutrál | |
| 31 | Otevíratelná střecha | |
| 32 | Blokování A / T ‘B’ (MB A / T) | |
| 33 | Elektrické okno | |
| 34 | Zadní mlhový světlomet | |
| 35 | ECS | |

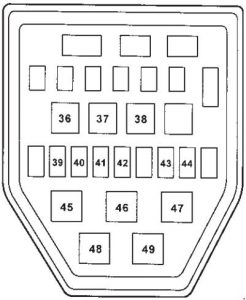

Pojistka motorový prostor a schéma relé
| Číslo |
Ampéráž [A] |
Popis |
| 39 | 10 | Světlomet zadní |
| 40 | 15 | Světlomet (LH) |
| 41 | 15 | Světlomet (RH) |
| 42 | 15 | Světlomet přední mlhový |
| 43 | 10 | Klakson |
| 44 | 10 | Kompresor |
| Relé | ||
| 36 | Kompresor (Diesel E / G) Ventilátor kondenzátoru (Benzín E / G) |
|
| 37 | Ventilátor kondenzátoru | |
| 38 | Klimatizace | |
| 45 | Rezistor s diodou (benzín E / G) | |
| 46 | Světlomet přední mlhový | |
| 47 | Ventilátor kondenzátoru | |
| 48 | Světlomet zadní | |
| 49 | Klakson | |
O SsangYong Musso
SsangYong Musso je robustní SUV, které se vyznačuje svou spolehlivostí a výkonností. Tento model je oblíbený pro svůj prostorný interiér a schopnost zvládnout různé terénní podmínky. SsangYong Musso je vybaveno různými možnostmi motorizace, včetně dieselových a benzínových motorů, které poskytují dostatečný výkon pro každodenní jízdy i náročnější výlety. Vozidlo je známé svou odolnou konstrukcí a moderními technologiemi, které zvyšují komfort a bezpečnost cestujících.
Schéma pojistkové skříňky SsangYong Musso
Tato stránka zobrazuje schéma pojistkové skříňky pro SsangYong Musso, která je nezbytná pro identifikaci a údržbu elektrických systémů vozidla. Pojistková skříňka se obvykle nachází v motorovém prostoru a v interiéru vozidla, často pod přístrojovou deskou. Na diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování všech elektrických zařízení ve vozidle.
